Κύλινδρος αέρα

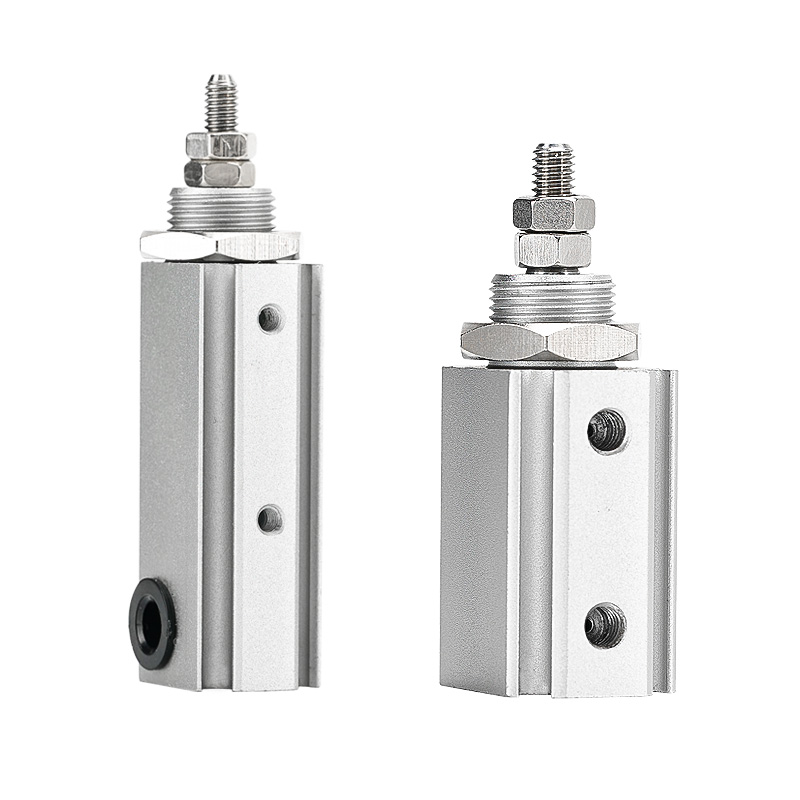

Ο συμπαγής πνευματικός κύλινδρος διπλής ενέργειας SOLH CJP2 είναι πλήρως εναλλάξιμος με ισοδύναμα μοντέλα SMC. Τα μεγέθη οπών περιλαμβάνουν Ø4/6/10/16 mm, χωρισμένα σε CJP2 (χωρίς μαγνήτη) και CDJP2 (ενσωματωμένο μαγνητικό δακτύλιο). Καθαρή σχεδίαση διπλής δράσης με ελαστικά μαξιλάρια και στα δύο άκρα για μείωση των κραδασμών και του θορύβου. Σε σύγκριση με την παλαιού τύπου σειρά CJP, υιοθετεί μικρότερη κατασκευή αμαξώματος και επιτυγχάνει μείωση βάρους 55%~65%. Διατίθενται έξι στυλ τοποθέτησης: βασικό, πάνελ, φλάντζα, βάση στήριξης ποδιού και άλλα, κατάλληλα για ενσωματωμένη εγκατάσταση, αξονική στερέωση και πλευρική συναρμολόγηση. Όλα τα μεγέθη συνοδεύονται από μαγνητικούς δακτυλίους. ακόμη και η ελάχιστη παραλλαγή Ø4 υποστηρίζει διπλούς μαγνητικούς διακόπτες της σειράς M9 για αμφίδρομη ανάδραση θέσης. Το βαρέλι από σκληρό ανοδιωμένο αλουμίνιο και οι σφραγίδες NBR επιτρέπουν λειτουργία χωρίς λάδια με διάρκεια ζωής πάνω από 3 εκατομμύρια κύκλους και σταθερή αμφίδρομη ώθηση. Χρησιμοποιείται ευρέως για εφαρμογές αμφίδρομης ώθησης μικρής διαδρομής, όπως εκτίναξη μικροεξαρτημάτων στη βιομηχανία 3C, δοκιμή αντοχής κουμπιών, λεπτομέρεια οργάνων ακριβείας και μικροσκοπικοί ενεργοποιητές για ιατρικό εξοπλισμό. Ένα ελάχιστο περιθώριο ασφαλείας φορτίου 30% πρέπει να διατηρείται κατά την επιλογή. Επιλέξτε CJP μονής δράσης εάν απαιτείται επιστροφή ελατηρίου και εξαιρετικά μίνι κύλινδρο CJ1 για εξαιρετικά περιορισμένο εξαιρετικά ελαφρύ χώρο φόρτωσης.

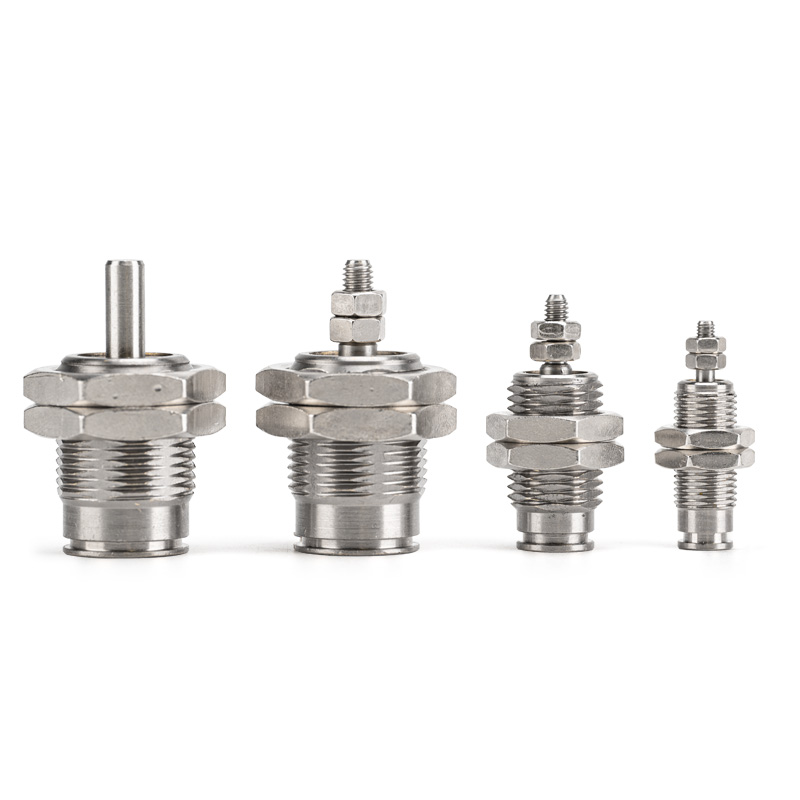

Ο πνευματικός κύλινδρος SOLH CJP μονής δράσης με μικροπείρο επιστροφής ελατηρίου είναι πλήρως εναλλάξιμος με ισοδύναμα μοντέλα SMC. Τα μεγέθη οπών καλύπτουν Ø4/6/10/16 mm, συμπεριλαμβανομένων των παραλλαγών CJP (χωρίς μαγνητικό δακτύλιο) και CDJP (ενσωματωμένος μαγνητικός δακτύλιος). Ο σχεδιασμός μονής δράσης εκτείνεται κάτω από την παροχή αέρα και ανασύρεται αυτόματα μέσω ελατηρίου κατά τη διακοπή του αέρα με δυνατότητα επαναφοράς κατά την απενεργοποίηση. Χωρίς ενσωματωμένο μαξιλάρι, προσφέρει γρήγορη απόκριση και μέγιστη συχνότητα ανακύκλωσης έως 250 cpm. Διατίθενται δύο στυλ τοποθέτησης: βάση πάνελ B και ενσωματωμένη βάση S. Το εξαιρετικά κοντό σώμα μπορεί να ενσωματωθεί στο εσωτερικό του μηχανήματος για εξοικονόμηση χώρου εγκατάστασης. Το βαρέλι από σκληρό ανοδιωμένο ορείχαλκο και οι σφραγίδες NBR υποστηρίζουν τη λειτουργία καθαρού περιβάλλοντος χωρίς λάδια με διάρκεια ζωής πάνω από 3 εκατομμύρια κύκλους. Χρησιμοποιείται ευρέως για εκτίναξη μονής κατεύθυνσης, στάση τοποθέτησης, μινιατούρα οδήγηση με τζόγκ, δοκιμή αντοχής κουμπιών 3C και άλλη ενεργοποίηση μίας κατεύθυνσης μικρής διαδρομής. Κατά την επιλογή συνιστάται ένα ελάχιστο περιθώριο ασφαλείας ώσης 50%. Επιλέξτε μοντέλο διπλής ενέργειας CJP2 για αμφίδρομη κίνηση ώθησης-έλξης και εξαιρετικά μίνι κύλινδρο CJ1 για εξαιρετικά ελαφρύ ωφέλιμο φορτίο σε εξαιρετικά περιορισμένο χώρο.

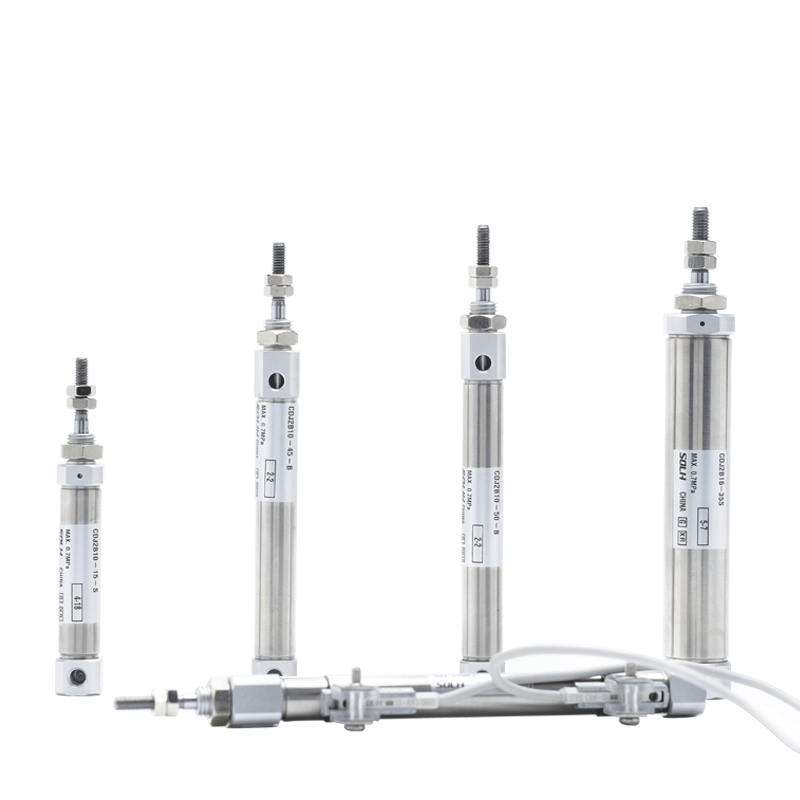

Ο μίνι πνευματικός κύλινδρος τύπου στυλό από ανοξείδωτο χάλυβα SOLH CDJ2 είναι πλήρως εναλλάξιμος με τη σειρά SMC CJ2, διαθέσιμος σε μεγέθη οπών φ6/10/16 με ενσωματωμένο μαγνητικό δακτύλιο συμβατό με μαγνητικούς διακόπτες θέσης. Κατασκευασμένο με κάννη και ράβδο εμβόλου από ανοξείδωτο χάλυβα 304 για αντοχή στη σκουριά και ήπια αντιδιαβρωτική απόδοση, κατάλληλο για υγρά, τροφικά, ιατρικά και καθαρά περιβάλλοντα. Η σχεδίαση με πτυχωτό καπάκι άκρης χωρίς δέσιμο προσφέρει συμπαγές και ελαφρύ περίγραμμα. Οι πλήρεις παραλλαγές καλύπτουν τυπικό τύπο διπλής δράσης CDJ2B, επιστροφή ελατηρίου μονής δράσης CDJ2E, επέκταση ελατηρίου μονής δράσης CDJ2ET και εξαγωνική ράβδο εμβόλου CDJ2KB μη περιστρεφόμενη για τοποθέτηση κατά της συστροφής. Τυπικό μαξιλάρι από καουτσούκ. Το μαξιλάρι αέρα Z είναι προαιρετικό για φ10/16 για μείωση της πρόσκρουσης σε υψηλή ταχύτητα. Η ελάχιστη πίεση εκκίνησης φτάνει τα 0,06 MPa, υποστηρίζοντας συνεχή λειτουργία χωρίς λάδια με διάρκεια ζωής πάνω από 5 εκατομμύρια κύκλους. Διατίθεται ένα πλήρες σετ αξεσουάρ στερέωσης, όπως φλάντζα, βραχίονας ποδιού και διπλή λαβή. Σε σύγκριση με τους μίνι κυλίνδρους C85 και MI, το CDJ2 παρέχει πλουσιότερες προδιαγραφές και καλύτερη απόδοση κόστους. Χρησιμοποιείται ευρέως για γραμμική κίνηση ώθησης υψηλής συχνότητας σε εξοπλισμό περιορισμένου χώρου για δοκιμές 3C, μηχανήματα τροφίμων και ιατρικό αυτοματισμό. Κατά την επιλογή συνιστάται ένα ελάχιστο περιθώριο ασφαλείας 50% στην ώση.

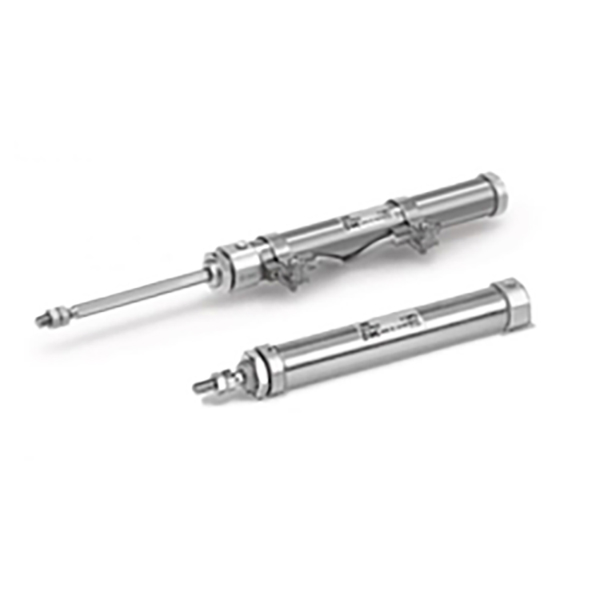

Ο μη περιστρεφόμενος μίνι κύλινδρος από ανοξείδωτο χάλυβα SOLH CJ2K ανήκει στην οικογένεια κυλίνδρων CJ2 και διαθέτει δυνατότητα εναλλαγής πλήρους διαστάσεων με εισαγόμενο αυθεντικό CJ2K. Μεγέθη οπών καλύμματος Φ10 και Φ16. Εξοπλισμένο με εξαγωνική ράβδο εμβόλου και ενσωματωμένη δομή οδηγού για μηχανική απόδοση κατά της συστροφής. Ανοχή περιστροφής: ≤±1,5° για το Φ10 και ≤±1° για το Φ16, εξαλείφοντας τα προβλήματα εκτροπής του φορτίου που εμφανίζονται σε συνηθισμένους κυλίνδρους στρογγυλής ράβδου κατά την παλινδρόμηση. Κατασκευασμένο με κάννη από ανοξείδωτο χάλυβα 304 για αντοχή στη σκουριά και την υγρασία, με λεπτό και συμπαγές περίγραμμα. Τρεις τρόποι λειτουργίας είναι προαιρετικοί: διπλής ενέργειας, επιστροφής ελατηρίου μονής δράσης και επέκταση ελατηρίου μονής δράσης. Ο ενσωματωμένος μαγνητικός δακτύλιος είναι προαιρετικός, συμβατός με μαγνητικούς διακόπτες M9BW για ανάδραση θέσης. Τυπικά μαξιλάρια από καουτσούκ και στα δύο άκρα. λειτουργία χωρίς λάδι που υποστηρίζεται με μηχανική διάρκεια ζωής έως και 8 εκατομμύρια κύκλους. Διατίθενται πολλές επιλογές τοποθέτησης, όπως βασικός τύπος, βάση στήριξης ποδιού, βάση στήριξης με φλάντζα και βάση στήριξης με διπλή σχισμή. Ιδανικό για εφαρμογές που απαιτούν σταθερή γωνιακή στάση των ακραίων εξαρτημάτων, όπως flat jig pushing σε αυτοματισμό 3C, γραμμική τροφοδοσία καμερών για οπτική επιθεώρηση, μεταφορά τεμαχίου εντός των αυλακώσεων οδηγών και εκτόξευση επίπεδων τεμαχίων εργασίας. Ο τυπικός κύλινδρος στρογγυλής ράβδου CJ2 συνιστάται εάν ο γωνιακός περιορισμός δεν είναι απαραίτητος και η αποδοτικότητα κόστους έχει προτεραιότητα. Το υπερβολικό ακτινικό πλευρικό φορτίο στη ράβδο του εμβόλου θα πρέπει να αποφεύγεται για να αποφευχθεί η τριβή του δακτυλίου οδηγού και η υποβάθμιση της ακρίβειας κατά της περιστροφής.

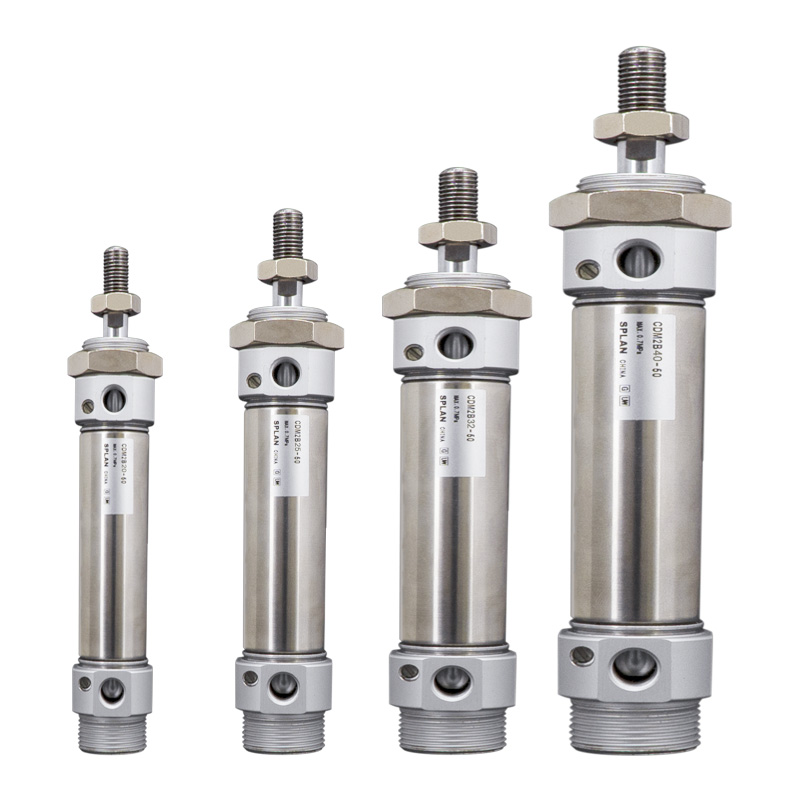

Ο στρογγυλός πνευματικός κύλινδρος από ανοξείδωτο χάλυβα SOLH CM2/CDM2 συμμορφώνεται με το πρότυπο JIS B 8356 και είναι πλήρως εναλλάξιμος με τη σειρά SMC CM2, που προσφέρεται σε μεγέθη οπών φ20/25/32/40 mm. Η ώθηση εξόδου του κυμαίνεται μεταξύ κυλίνδρων τύπου micro στυλό και τυπικών κυλίνδρων συνδετήρων. Η κάννη, η ράβδος εμβόλου και τα ακραία καπάκια υιοθετούν τον ανοξείδωτο χάλυβα 304, παρέχοντας αντοχή στη σκουριά και ανοχή σε υγρά, αδύναμα οξέα και αδύναμα αλκαλικά περιβάλλοντα, κατάλληλα για καθαρές γραμμές αυτοματισμού σε βιομηχανίες τροφίμων, φαρμακευτικών και ηλεκτρονικών ειδών. Μια πλήρης σειρά παραλλαγών περιλαμβάνει τυπικό τύπο διπλής ενέργειας CDM2B, επαναφορά/επέκταση ελατηρίου μονής δράσης CM2S/CM2T, σύγχρονο κύλινδρο διπλής ράβδου CM2W και μη περιστρεφόμενο κύλινδρο εξαγωνικής ράβδου CM2K. Οι εκδόσεις CDM2 διαθέτουν ενσωματωμένο μαγνητικό δακτύλιο συμβατό με μαγνητικούς διακόπτες M9B και A93 για ανίχνευση θέσης. Το τυπικό λαστιχένιο μαξιλάρι είναι εξοπλισμένο. επίθημα Ένα μαξιλάρι αέρα είναι προαιρετικό για τη μείωση του θορύβου πρόσκρουσης σε λειτουργία υψηλής ταχύτητας. Η στεγανοποίηση χαμηλής τριβής επιτρέπει τη λειτουργία χωρίς λάδια με διάρκεια ζωής πάνω από 8 εκατομμύρια κύκλους. Υποστηρίζονται πολλαπλά στυλ τοποθέτησης: βασικός τύπος, βάση στήριξης ποδιού, φλάντζα, σχισμή και βάση στήριξης κορμού. Χρησιμοποιείται ευρέως για εργασίες ώθησης, ανύψωσης, τοποθέτησης και σύσφιξης μεσαίου φορτίου. Κατά την επιλογή μοντέλου πρέπει να διατηρείται ελάχιστο περιθώριο ασφαλείας ώσης 50%.

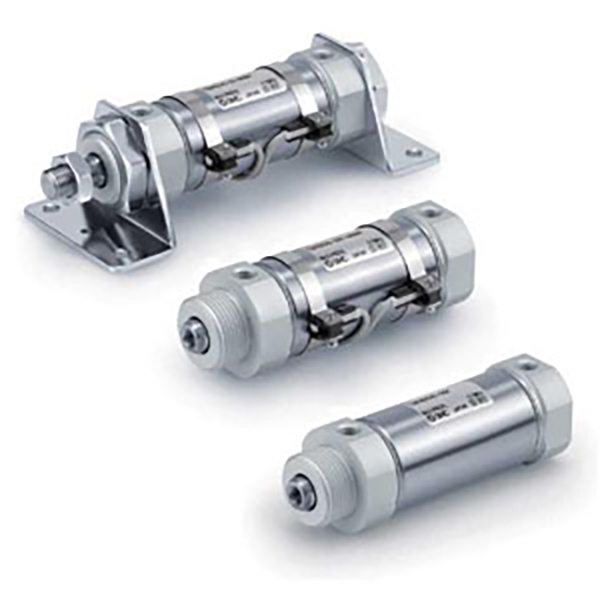

Οι μικροί κύλινδροι από ανοξείδωτο χάλυβα SOLH CM3 είναι αναβαθμισμένες συμπαγείς αντικαταστάσεις για παραδοσιακούς πνευματικούς ενεργοποιητές της σειράς CM2. Κατασκευασμένα εξ ολοκλήρου από ανοξείδωτο χάλυβα 304, προσφέρουν εξαιρετική αντοχή στη σκουριά και σε ασθενή οξέα-αλκαλική αντοχή στη διάβρωση, κατάλληλα για τρόφιμα, φαρμακευτικά προϊόντα και καθαρά περιβάλλοντα εργαστηρίου. Η βελτιστοποιημένη δομή μειώνει το συνολικό μήκος έως και 29 mm και μειώνει το βάρος κατά 21%, σε συνδυασμό με θύρες αέρα τεσσάρων κατευθύνσεων για να επιτρέψει την ευέλικτη εγκατάσταση πολλαπλών γωνιών σε στενό χώρο εξοπλισμού. Πολλαπλές παραλλαγές, συμπεριλαμβανομένων διπλής δράσης, ελατηρίου μονής δράσης, διπλής ράβδου και αντιπεριστροφικής ράβδου εμβόλου πληρούν διαφορετικές απαιτήσεις γραμμικής μετάδοσης κίνησης. Η μαγνητική έκδοση CDM3 υποστηρίζει την ανίχνευση μαγνητικού διακόπτη για τον αυτόματο έλεγχο κλειδώματος PLC. Η στεγανοποίηση χωρίς λάδια χαμηλής τριβής εξασφαλίζει πάνω από 8 εκατομμύρια σταθερούς κύκλους λειτουργίας. Το εργοστάσιό μας διατηρεί μαζική παραγωγή και επαρκές απόθεμα spot, που εφαρμόζεται ευρέως σε ιατρικές συσκευασίες, ηλεκτρονική συναρμολόγηση και αυτοματοποιημένη τοποθέτηση στην επεξεργασία τροφίμων.

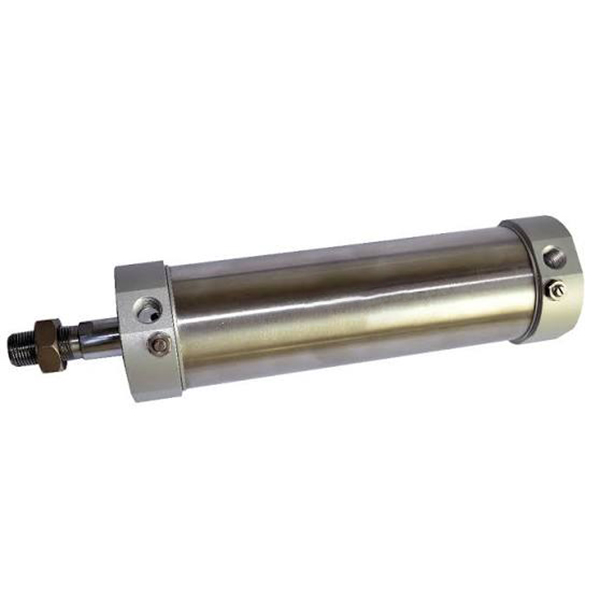

Οι μίνι πνευματικοί κύλινδροι από ανοξείδωτο χάλυβα της σειράς SOLH MG έχουν κατασκευαστεί σύμφωνα με τα βιομηχανικά πρότυπα JIS, προσφέροντας οικονομικές εναλλακτικές λύσεις στις σειρές SMC CM2 & CM3 με δυνατότητα εναλλαγής πλήρους διαστάσεων για άμεση αντικατάσταση και μετασκευή γραμμής παραγωγής. Κατασκευασμένα με κάννη από ανοξείδωτο χάλυβα SUS304 και ράβδο εμβόλου σε συνδυασμό με ακραία καπάκια αλουμινίου υψηλής αντοχής, προσφέρουν εξαιρετική αντοχή στη σκουριά σε περιβάλλοντα υψηλής υγρασίας, σκόνης, ασθενούς οξέος και ασθενούς αλκαλίου, ιδανικά για αυτοματισμούς τροφίμων, φαρμακευτικών προϊόντων και συσκευασίας. Η πτύχωση με κύλιση με πριτσίνια ασφαλίζει σφιχτά την κάννη και τα ακραία καπάκια για εξαιρετική αντικραδασμική σταθερότητα κατά τη διάρκεια μακροχρόνιας παλινδρόμησης υψηλής συχνότητας. Μια πλήρης σειρά καλύπτει τυπικούς τύπους επαναφοράς διπλής ενέργειας, ελατηρίου μονής δράσης, παραλλαγές σύγχρονων διπλών ράβδων και αναβαθμισμένα μοντέλα με χειροκίνητα ρυθμιζόμενα μαξιλάρια αέρα για την καταστολή των κραδασμών και του θορύβου σε κύκλους υψηλής ταχύτητας. Η σύνθετη στεγανοποίηση χαμηλής τριβής με ενσωματωμένες αυλακώσεις αποθήκευσης λαδιού υποστηρίζει λειτουργία χωρίς συντήρηση χωρίς λάδι για περισσότερους από 8 εκατομμύρια κύκλους εργασίας. Κάθε μονάδα είναι προεγκατεστημένη με ενσωματωμένο μαγνητικό δακτύλιο συμβατό με αισθητήρες SMC M9B και Airtac CS1-G για την πραγματοποίηση ανάδρασης θέσης σε πραγματικό χρόνο και αυτοματοποιημένο έλεγχο σύνδεσης PLC. Με την υποστήριξη της σταθερής μαζικής παραγωγής και του επαρκούς αποθέματος στο εξωτερικό, αυτοί οι οικονομικοί κύλινδροι χρησιμοποιούνται ευρέως σε μεσαίου βαθμού αυτοματοποιημένο εξοπλισμό που λειτουργεί σε υγρά και ήπια διαβρωτικά περιβάλλοντα εργαστηρίου.

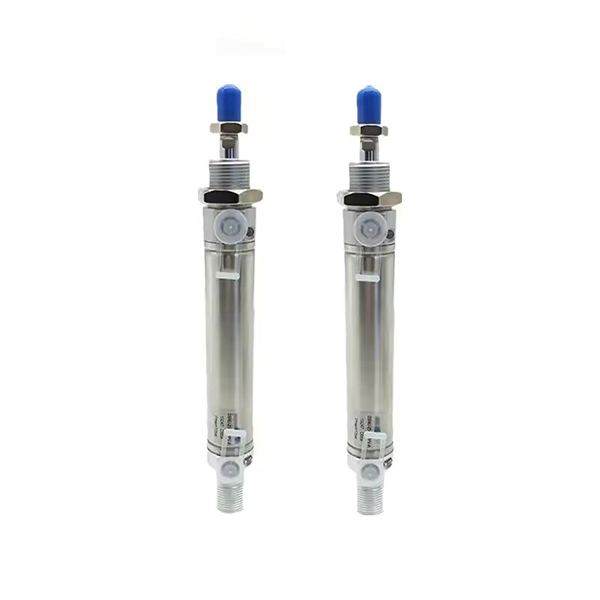

Οι μίνι πνευματικοί κύλινδροι από ανοξείδωτο χάλυβα SOLH DSNU συμμορφώνονται αυστηρά με τα διεθνή πρότυπα ISO 6432 & CETOP RP52P, πλήρως εναλλάξιμοι με τους αρχικούς κυλίνδρους FESTO DSNU, επίσης συμβατοί με τις σειρές SMC CM2 και Airtac MG για άμεση αντικατάσταση. Κατασκευασμένο εξ ολοκλήρου από κάννη και ράβδο εμβόλου ανοξείδωτου SUS304 με σφυρήλατα ακραία καπάκια αλουμινίου, προσφέρει εξαιρετική αντισκωριακή και αντιδιαβρωτική ικανότητα για αντοχή σε περιβάλλοντα υψηλής υγρασίας, ασθενούς οξέος και ασθενούς αλκαλίου, ιδανική για γραμμές παραγωγής τροφίμων, φαρμακευτικών προϊόντων και υγιεινής. Η σύνδεση άκρου με πτυχωτό κύλινδρο εξασφαλίζει στιβαρή δομική σταθερότητα έναντι κραδασμών. Υποστηρίζει διάφορες παραλλαγές, όπως διπλής δράσης, ελατηρίου μονής δράσης και DSNU-S εξαιρετικά κοντή συμπαγής έκδοση. Το προαιρετικό αυτοπροσαρμοζόμενο μαξιλάρι αέρα PPV προσαρμόζει αυτόματα την απόσβεση σε εύρος πίεσης 0,1~1,0 MPa για σταθερή παλινδρόμηση υψηλής ταχύτητας. Η σύνθετη στεγανοποίηση χαμηλής τριβής επιτρέπει τη λειτουργία χωρίς λάδια με διάρκεια ζωής πάνω από 8 εκατομμύρια κύκλους. Ο ενσωματωμένος μαγνητικός δακτύλιος λειτουργεί με κύριους μαγνητικούς αισθητήρες για ανάδραση θέσης PLC. Διατηρούμε σταθερή μαζική παραγωγή και επαρκές παγκόσμιο απόθεμα spot, που αναπτύσσεται ευρέως στην επεξεργασία τροφίμων, ιατρικές συσκευασίες, συναρμολόγηση ηλεκτρονικών ειδών και αυτοματοποιημένους σταθμούς σκληρών συνθηκών.

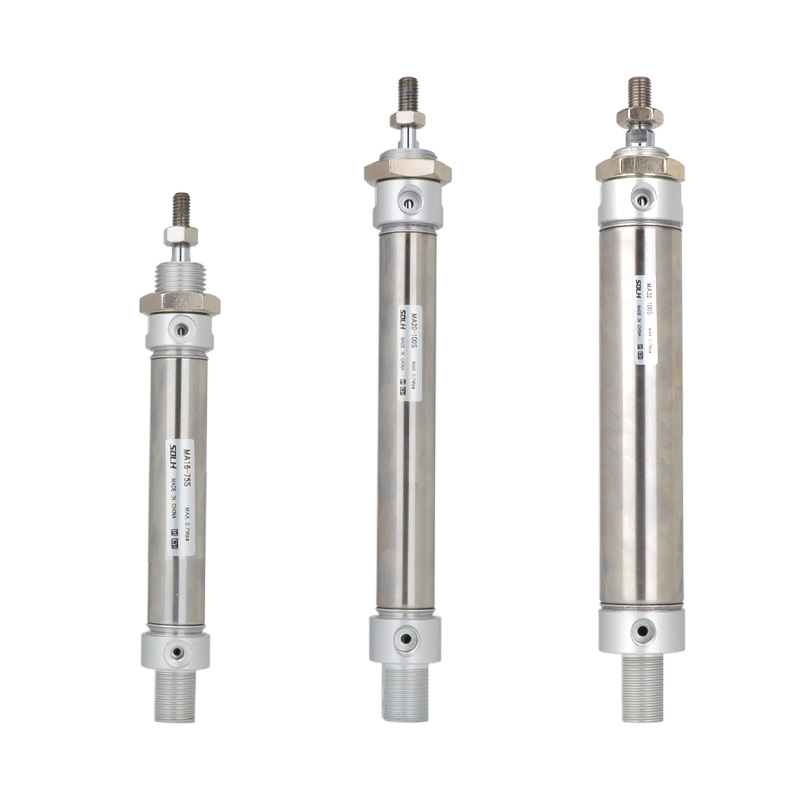

Ο οικονομικός μίνι πνευματικός κύλινδρος από ανοξείδωτο χάλυβα SOLH MA καλύπτει μεγέθη οπών φ16/20/25/32/40/50/63 mm και είναι εναλλάξιμος με τη σειρά SMC CM2/CM3 με εξαιρετική απόδοση κόστους. Υιοθετεί κάννη και ράβδο εμβόλου από ανοξείδωτο χάλυβα 304 συν ακραία καπάκια από κράμα αλουμινίου, προσφέροντας αντοχή στη σκουριά κατάλληλη για υγρά, ήπια διαβρωτικά περιβάλλοντα καθώς και καθαρές γραμμές παραγωγής για βιομηχανίες τροφίμων, ηλεκτρονικών και συσκευασιών. Οι πλήρεις παραλλαγές περιλαμβάνουν τυπικό μοντέλο διπλής ενέργειας MA, επαναφορά ελατηρίου μονής δράσης MTA, επέκταση ελατηρίου μονής δράσης MSA, σύγχρονο κύλινδρο διπλής ράβδου MAD και ρυθμιζόμενο τύπο διαδρομής MAJ. Η έκδοση MAC με ρυθμιζόμενο μαξιλάρι αέρα είναι προαιρετική για λειτουργία υψηλής ταχύτητας. Όλα τα μοντέλα είναι εξοπλισμένα με ενσωματωμένο μαγνητικό δακτύλιο, συμβατό με μαγνητικούς διακόπτες CS1-G και M9B για ανάδραση θέσης. Παρέχεται τυπικό λαστιχένιο μαξιλάρι και το προαιρετικό ρυθμιζόμενο μαξιλάρι αέρα μειώνει αποτελεσματικά την κρούση και τον θόρυβο. Η δομή του τελικού πώματος με πτυχώσεις σε ρολό εξασφαλίζει σταθερή απόδοση και επιτρέπει τη λειτουργία χωρίς λάδι με διάρκεια ζωής πάνω από 5 εκατομμύρια κύκλους. Διατίθενται πολλά αξεσουάρ στερέωσης, όπως κυλινδρική ουρά, ουρά, φλάντζα, βραχίονας ποδιού και διπλή λαβή για να ταιριάζουν σε διάφορες διατάξεις εξοπλισμού. Ιδανικό για έργα αυτοματισμού ελαφρού και μεσαίου φορτίου με περιορισμούς προϋπολογισμού. Κατά την επιλογή συνιστάται ένα ελάχιστο περιθώριο ασφαλείας ώσης 50%.
