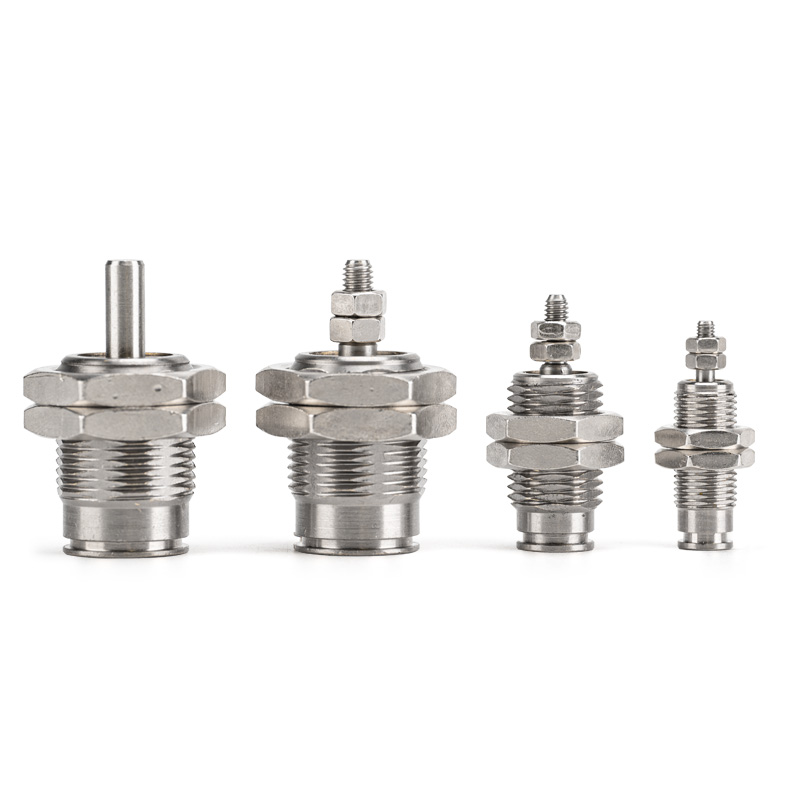

Κύλινδρος καρφίτσας μονής δράσης σειράς CJP (μικροκύλινδρος βραχείας διαδρομής)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH CJP είναι κύλινδρος επαναφοράς ελατηρίου μονής δράσης. Βασικά χαρακτηριστικά: εξαιρετικά κοντό σώμα, ελάχιστο αποτύπωμα εγκατάστασης, μονοκατευθυντική ώθηση και αυτόματη επαναφορά του ελατηρίου κατά τη διακοπή του αέρα. Κατάλληλο για μονοκατευθυντική κίνηση ώθησης-έλξης ακριβείας κάτω από περιορισμένο χώρο, ελαφρύ φορτίο και σταθμούς μικρής διαδρομής υψηλής συχνότητας. Είναι ένα κλασικό μοντέλο για μικροσκοπικές εφαρμογές οδήγησης μίας κατεύθυνσης.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     -- Λειτουργία οδήγησης: Απλή δράση (επιστροφή άνοιξη). Επέκταση όταν παρέχεται αέρας. ανασύρεται αυτόματα με το ελατήριο χωρίς πίεση αέρα για ασφαλή λειτουργία.

     -- Μεγέθη οπών: Ø4 / 6 / 10 / 16 mm, κάλυψη μικρού έως ελαφρού εύρους ωφέλιμου φορτίου (0,1~3 kg).

     -- Δομή: Σώμα από σκληρό ανοδιωμένο ορείχαλκο, ράβδος εμβόλου από ανοξείδωτο χάλυβα, χωρίς ενσωματωμένο μαξιλάρι. Εξαιρετικά σύντομο περίγραμμα, διαθέσιμο για τοποθέτηση σε πάνελ ή ενσωμάτωση στο εσωτερικό του εξοπλισμού.

     -- Τύποι βάσης: Δύο διαμορφώσεις πυρήνα — Βάση πάνελ (B) και χωνευτή βάση (S).

     -- Υλικό & Σφράγιση: Ορειχάλκινο περίβλημα + σφραγίδες NBR, λειτουργία χωρίς λάδι, συμβατό με καθαρά και ελαφρώς λιπαρά περιβάλλοντα. Μηχανική διάρκεια ζωής ≥3 εκατομμύρια κύκλοι.

     -- Επιλογή αισθητήρα: Παραλλαγή CDJP με ενσωματωμένο μαγνητικό δακτύλιο, υποστηρίζει έναν μαγνητικό διακόπτη για εκτεταμένη ανίχνευση θέσης.

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου：CJPB6-10

   2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- CJPB4-5: Διάτρηση 4, διαδρομή 5, βάση πάνελ, χωρίς μαγνητικό δακτύλιο

     -- CDJPS10-15：Bore 10, stroke 15, χωνευτή ενσωματωμένη βάση, ενσωματωμένος μαγνήτης

     -- CJPB6-10H4: Διάτρηση 6, διαδρομή 10, βάση πάνελ, σύνδεση push-in OD4

Τεχνικές προδιαγραφές Universal Core (0,5MPa, Επιστροφή ελατηρίου απλής δράσης)

Βασικά ανταγωνιστικά πλεονεκτήματα

   1. Το εξαιρετικά συμπαγές περίγραμμα εξοικονομεί χώρο εγκατάστασης

     -- Το εξαιρετικά κοντό σώμα υποστηρίζει την ενσωμάτωση στο εσωτερικό του μηχανήματος ή την τοποθέτηση πάνελ, μειώνοντας τον καταλαμβανόμενο χώρο έως και 50% σε σύγκριση με τους τυπικούς κυλίνδρους, ιδανικό για εξαιρετικά περιορισμένους σταθμούς.

   2. Μονοκατευθυντική ώθηση με επαναφορά απενεργοποίησης

     -- Η ανάσυρση του ελατηρίου ενεργοποιείται μόλις διακοπεί η παροχή αέρα. Ασφαλές για σύσφιξη, εκτόξευση και διακοπή τοποθέτησης μονόδρομων κινήσεων.

   3. Γρήγορη απόκριση & σταθερή λειτουργία υψηλής συχνότητας

     -- Η στεγανοποίηση χαμηλής τριβής χωρίς μαξιλάρι επιτρέπει τη συνεπή ανακύκλωση ≥250 cpm για επαναλαμβανόμενες εργασίες σύντομης διαδρομής.

   4. Λειτουργία χωρίς λάδι & παρατεταμένη διάρκεια ζωής

     -- Κατάλληλο για καθαρές συνθήκες εργαστηρίου. Το ορειχάλκινο σώμα και η ανθεκτική σφράγιση εγγυώνται ≥3 εκατομμύρια κύκλους χωρίς συντήρηση.

   5. Ευέλικτη διαμόρφωση τοποθέτησης

     -- Διατίθεται ενσωματωμένη στερέωση πάνελ και χωνευτή. Το άκρο της ράβδου μπορεί να είναι επίπεδο ή στρογγυλεμένο για να ταιριάζει με διάφορα μηχανικά σχέδια.

Επιλογές τοποθέτησης & Τυπικές βιομηχανικές εφαρμογές

   1. Φόρμες τοποθέτησης

     -- Βάση πάνελ (Β): Φλάντζα στερεωμένη στην επιφάνεια του εξοπλισμού, κατάλληλη για εξωτερική κίνηση ώθησης και έλξης

     -- Flush Mount (S): Σώμα ενσωματωμένο στην οπή του εξοπλισμού, μόνο η ράβδος εμβόλου εκτεθειμένη για μέγιστη εξοικονόμηση χώρου στο εσωτερικό του μηχανήματος

   2. Τυπικά σενάρια εφαρμογής

     -- 3C & Electronics: Μικρο σύσφιξη εξαρτημάτων, εξαγωγή τσιπ, μινιατούρα μονάδα δίσκου, δοκιμή αντοχής κουμπιών

     -- Όργανα ακριβείας: Μίνι διακόπτης βαλβίδας, τοποθέτηση ινών, λεπτή ρύθμιση οργάνου, διακοπή βραχείας διαδρομής

     -- Γενικός αυτοματισμός: φόρτωση/εκφόρτωση υψηλής συχνότητας, ξεφλούδισμα ετικετών, μεταφορά μικροεξαρτημάτων, σύσφιξη μονής κατεύθυνσης

     -- Ιατρικός εξοπλισμός: Μικροσκοπική επέκταση οργάνου, πρόωση μικρορευστού, συγκροτήματα τοποθέτησης ακριβείας

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής με βάση το ωφέλιμο φορτίο

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Κρατήστε ≥50% περιθώριο ασφαλείας.

   2.Επιβεβαίωση εγκεφαλικού

     -- Τυπική διαδρομή: 5/10/15 mm. Οι πιο σύντομες διαδρομές παρέχουν πιο σταθερή απόδοση υψηλής συχνότητας.

   3. Αντιστοίχιση διαμόρφωσης

     -- Σχόλια θέσης: Επιλέξτε CDJP με ενσωματωμένο μαγνήτη συν έναν διακόπτη M9B για παρακολούθηση εκτεταμένης θέσης.

     -- Διάταξη βάσης: Ενσωματωμένη βάση στήριξης (S) για εσωτερική εγκατάσταση εξοπλισμού. βάση πάνελ (Β) για συναρμολόγηση επιφάνειας.

Περίληψη μίας πρότασης

     Ο πνευματικός κύλινδρος SOLH CJP με μικροπείρο επιστροφής ελατηρίου μονής δράσης προσφέρει εξαιρετικά κοντό συμπαγές σώμα με πάνελ και ενσωματωμένες επιλογές τοποθέτησης. Η έκδοση CDJP υποστηρίζει ανίχνευση μαγνητικού διακόπτη, ιδανικό οικονομικό ενεργοποιητή μινιατούρας για εργασίες εκτόξευσης μονής κατεύθυνσης βραχείας διαδρομής, σύσφιξης και τοποθέτησης σε περιορισμένο χώρο 3C, όργανο ακριβείας και εξοπλισμό ιατρικού αυτοματισμού.
