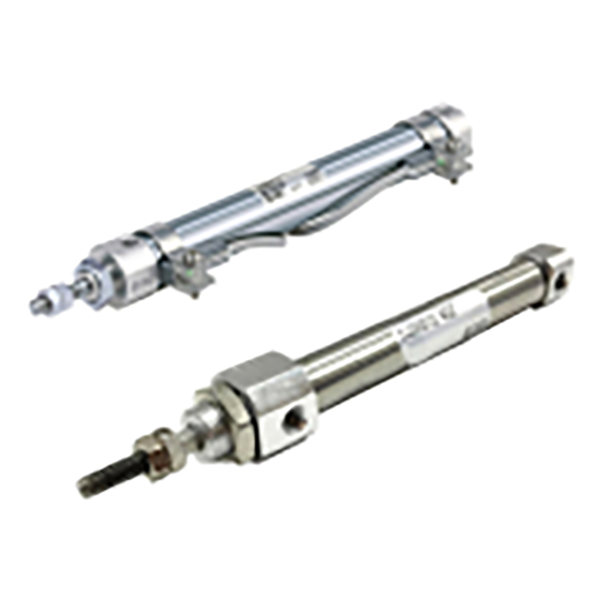

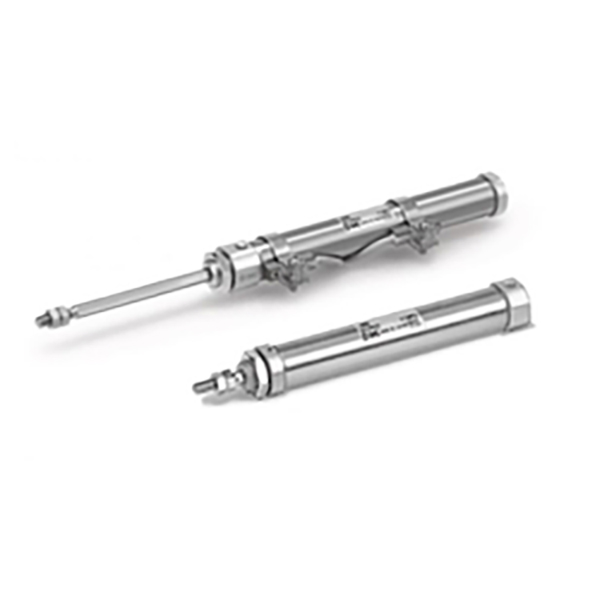

Μίνι κύλινδρος από ανοξείδωτο χάλυβα σειράς CJ2K｜Τύπος ράβδου μη περιστρεφόμενης

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH CJ2K είναι μίνι κύλινδρος από ανοξείδωτο χάλυβα μη περιστρεφόμενης ράβδου, που προέρχεται από την οικογένεια μίνι κυλίνδρων CJ2. Βασικό χαρακτηριστικό: Εξαγωνική ράβδος εμβόλου κατά της περιστροφής ενσωματωμένη με εσωτερική δομή οδηγού για την αποφυγή περιστροφής της ράβδου εμβόλου κατά την επέκταση και ανάσυρση. Ιδανικό για σταθμούς ακριβείας όπου το τελικό εξάρτημα πρέπει να διατηρεί σταθερή γωνιακή θέση. Υιοθετώντας κάννη από ανοξείδωτο χάλυβα 304, συμπαγές και ελαφρύ. Υποστηρίζει τρεις τρόπους λειτουργίας: διπλής δράσης, επιστροφή ελατηρίου μονής δράσης, επέκταση ελατηρίου μονής δράσης. Μεγέθη οπών: Φ10, Φ16. Πλήρως διαστατικά εναλλάξιμα με εισαγόμενο αυθεντικό CJ2K. Προαιρετικός ενσωματωμένος μαγνητικός δακτύλιος συμβατός με μαγνητικούς διακόπτες M9BW. Χρησιμοποιείται ευρέως σε εφαρμογές μικρού αυτοματισμού, εξοπλισμού 3C, εργαλείων ακριβείας και ώθησης jig.

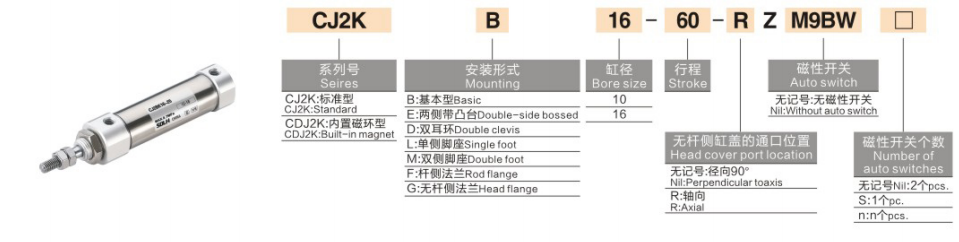

Πλήρης επεξήγηση κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου：CJ2KB10-30SZ-M9BW-B

   2. Παράδειγμα παραγγελίας

    CJ2KB10-30SZ-M9BW

     -- Μίνι κύλινδρος μη περιστρεφόμενος, βασική τοποθέτηση, οπή 10, διαδρομή 30, επαναφορά ελατηρίου μονής δράσης, ενσωματωμένος μαγνητικός δακτύλιος, εξοπλισμένος με μαγνητικό διακόπτη M9BW.

Βασική Δομή & Πλεονεκτήματα Απόδοσης

   1. Μηχανική αντιπεριστροφή ράβδου εξαγωνικού εμβόλου (Πλεονέκτημα πυρήνα)

     -- Ράβδος εμβόλου εξαγωνικής διατομής που ταιριάζει με μπροστινό δακτύλιο οδηγού για περιορισμό της περιφερειακής περιστροφής.

     -- Ακρίβεια κατά της περιστροφής: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Επίλυση προβλημάτων παραμόρφωσης που προκαλούνται από ελεύθερη στρέψη της συνηθισμένης στρογγυλής ράβδου εμβόλου κατά την παλινδρόμηση.

   2. 304 βαρέλι από ανοξείδωτο χάλυβα, συμπαγές λεπτό περίγραμμα

     -- Αντοχή στη σκουριά και αντοχή στην υγρασία. Η κυλινδρική δομή εξοικονομεί χώρο εγκατάστασης μέσα σε ντουλάπια συμπαγούς εξοπλισμού.

   3. Διατίθενται πολλαπλοί τρόποι λειτουργίας

     -- Διπλής δράσης: Παροχή αέρα και στις δύο πλευρές, σταθερή ώθηση, προτιμάται για συνεχή μαζική παραγωγή

     -- S Επιστροφή ελατηρίου: Επέκταση όταν είναι ενεργοποιημένο, αυτόματη ανάσυρση μετά από απώλεια ισχύος

     -- T Επέκταση ελατηρίου: Ανασύρεται όταν ενεργοποιείται, επεκτείνεται αυτόματα μετά από απώλεια ρεύματος για να ικανοποιηθούν οι απαιτήσεις επαναφοράς ασφαλείας

   4. Διαφοροποιημένες επιλογές τοποθέτησης

     -- Βασικός τύπος, βάση στήριξης ποδιού L, φλάντζα F, διπλή λαβή D. Υποστηρίζει κάθετη, οριζόντια και ανεστραμμένη διάταξη.

   5. Λειτουργία χωρίς λάδι

     -- Προεπικαλυμμένο γράσο μεγάλης διάρκειας στο εσωτερικό, συμβατό με ξηρό πεπιεσμένο αέρα χωρίς λάδι για σταθερή μακροχρόνια λειτουργία.

   6. Προαιρετική ανίχνευση μαγνητικής θέσης

     -- Έκδοση Z εξοπλισμένη με ενσωματωμένο μαγνήτη, συνεργάζεται με διακόπτη M9BW για αποστολή σήματος επέκτασης/ανάσυρσης επί τόπου στο PLC για αυτόματο έλεγχο αλληλασφάλισης.

   7. Τυπικό μαξιλάρι από καουτσούκ

     -- Ενσωματωμένα μαξιλαράκια από καουτσούκ και στα δύο άκρα για να απορροφούν την κρούση του εμβόλου και να μειώνουν τον θόρυβο λειτουργίας.

Τυπικές Τεχνικές Προδιαγραφές

   1. Θεωρητική ώθηση εξόδου @0,5MPa (N)

Σύγκριση επιλογής: CJ2K Non-Rotating VS Standard CJ2 Round Rod

    1. ✅ Προτιμήστε το CJ2K υπό αυτές τις συνθήκες εργασίας

     -- Επίπεδες ράβδους, περόνες αλλαγής ταχυτήτων ή πείροι τοποθέτησης τοποθετημένοι στο άκρο της ράβδου, η εκτροπή φορτίου απαγορεύεται.

     -- Μικρά εργαλεία ευρετηρίασης, ώθηση τεμαχίων εντός των αυλακώσεων οδηγών.

     -- Γραμμική τροφοδοσία φωτιστικών κάμερας & επιθεώρησης που απαιτούν σταθερή γωνία.

     -- Επίπεδοι σφιγκτήρες συνδεδεμένοι στη ράβδο εμβόλου, η στρέψη θα προκαλέσει εμπλοκή υλικού ή αστοχία τοποθέτησης.

   2. ❌ Τυπικά αποδεκτά σενάρια CJ2

     -- Απλή εκτίναξη, ώθηση στρογγυλών τεμαχίων εργασίας, χωρίς γωνιακό περιορισμό στο φορτίο, προτεραιότητα κόστους.

Οδηγός επιλογής 3 βημάτων

   1. Επιβεβαιώστε την απαίτηση κατά της συστροφής

     -- Επίπεδο/τετράγωνο εξάρτημα με αυλάκωση τοποθέτησης → Πρέπει να επιλέξετε μη περιστρεφόμενη έκδοση CJ2K.

   2. Επιλέξτε τρόπο λειτουργίας

     -- Συνεχής παλινδρομική & μέγιστη ώθηση → Διπλή δράση (χωρίς επίθημα S/T)

     -- Επέκταση με αέρα, αυτόματη ανάσυρση μετά την απενεργοποίηση → S επιστροφή ελατηρίου

     -- Ανασύρετε με αέρα, αυτόματη εξαγωγή μετά την απενεργοποίηση → Επέκταση ελατηρίου T

   3. Διαμόρφωση αισθητήρα & τοποθέτηση

     -- Απαιτείται ανάδραση θέσης PLC: Προσθέστε επίθημα Z (ενσωματωμένος μαγνήτης) + μαγνητικός διακόπτης M9BW

     -- Επιλογή τοποθέτησης: Φλάντζα F για εγκατάσταση στο άκρο. Πόδι L για τοποθέτηση πλαϊνού πλαισίου. Διπλό άκρο D για αρθρωτή αιωρούμενη κίνηση

Τυπικά σενάρια εφαρμογής

     -- Αυτοματισμός 3C: Επίπεδη ώθηση από PCB, τοποθέτηση βύσματος στις υποδοχές

     -- Εξοπλισμός οπτικής επιθεώρησης: Γραμμική τροφοδοσία κάμερας με σταθερή γωνία ανίχνευσης

     -- Μικρά εργαλεία και εξαρτήματα: Επίπεδη εκτόξευση τεμαχίου εργασίας, τροφοδοσία υλικού σε υποδοχές οδηγών

     -- Μηχανήματα συσκευασίας: Επίπεδη τοποθέτηση χαρτοκιβωτίων, ώθηση μικρής ετικέτας

     -- Εργαστήρια αυτοματισμού & υγρών εργαστηρίων (ανοξείδωτη κάννη κατά της σκουριάς)

Αναφορά τυπικού πνευματικού κυκλώματος

   1. Κύκλωμα ώθησης διπλής δράσης

     -- Ρυθμιστής φίλτρου αέρα AFC Λιπαντήρας → 4V210-06 Ηλεκτρομαγνητική βαλβίδα 5/2 → Σωλήνας PU4 → CJ2KB16-60Z-M9BW

   2. Κύκλωμα επαναφοράς ελατηρίου απλής δράσης

     -- Ρυθμιστής πίεσης AR → 3V210 Ηλεκτρομαγνητική βαλβίδα 3/2 → CJ2KB10-30SZ

Προφυλάξεις κατά τη χρήση

     -- Αποφύγετε το υπερβολικό ακτινικό πλευρικό φορτίο στη ράβδο του εμβόλου. Η πλευρική δύναμη επιταχύνει τη φθορά του δακτυλίου οδηγού και μειώνει την ακρίβεια κατά της περιστροφής.

     -- Εγκαταστήστε το ακραίο φορτίο ομοαξονικά για να ελαχιστοποιήσετε τη ροπή στρέψης.

     -- Εγκαταστήστε το φίλτρο αέρα AF ανάντη για να αποτρέψετε το μπλοκάρισμα της σκόνης στο συγκρότημα οδηγών.

     -- Αποφύγετε τη μακροχρόνια λειτουργία υψηλής ταχύτητας υπό πλήρη πίεση 0,7 MPa. χρησιμοποιήστε πλήρως το ελαστικό μαξιλάρι.

     -- Έκδοση σφράγισης από καουτσούκ φθορίου προσαρμόσιμη για ισχυρά οξέα και αλκαλικά διαβρωτικά περιβάλλοντα.

Περίληψη μίας πρότασης

     Ο μίνι κύλινδρος με μη περιστρεφόμενη εξαγωνική ράβδο από ανοξείδωτο χάλυβα SOLH CJ2K παρέχει ακριβή γραμμική κίνηση κατά της συστροφής, διαθέσιμη σε παραλλαγές διπλής/μονής δράσης με πολλαπλά στυλ τοποθέτησης, συμβατός με μαγνητικούς διακόπτες M9BW, τέλειος ενεργοποιητής για δοκιμές 3C, οπτική επιθεώρηση και ακριβείς σταθμούς τοποθέτησης με γωνίες.
