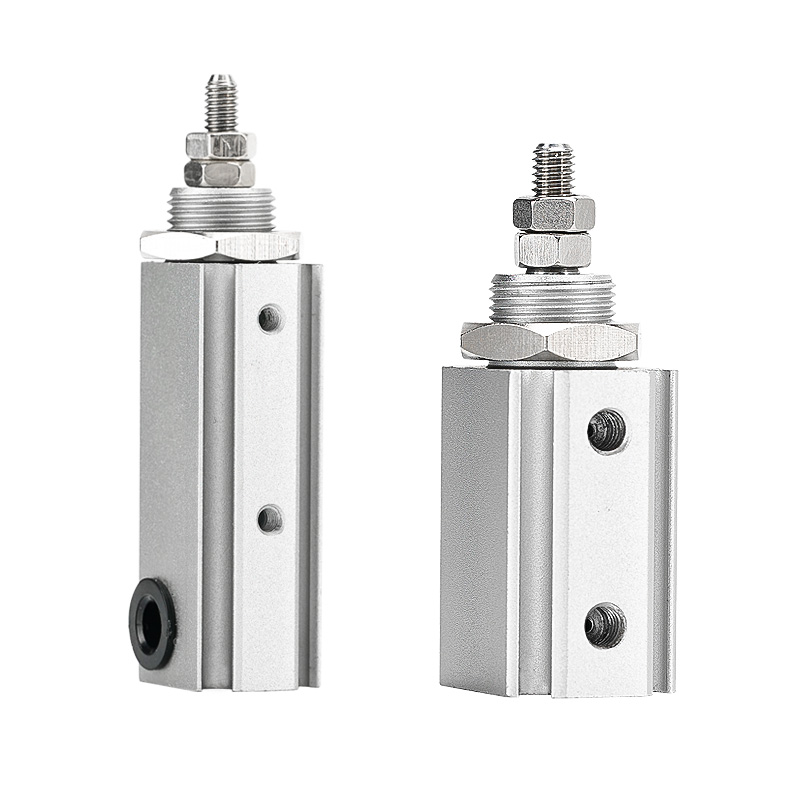

Σειρά CJP2 Pin Cylinder (διπλής δράσης)

Κύλινδρος με διπλή καρφίτσα σειράς CJP2 (συμπαγής μικροκύλινδρος)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH CJP2 είναι συμπαγής κύλινδρος διπλής δράσης. Βασικά πλεονεκτήματα: εξαιρετικά κοντό σώμα, ελαφριά δομή, σταθερή αμφίδρομη ώθηση και αξιόπιστη λειτουργία υψηλής συχνότητας. Σχεδιασμένο για αμφίδρομη κίνηση ώθησης-έλξης ακριβείας σε περιορισμένο χώρο, μεσαία μικροφορτία και αυτοματοποιημένους σταθμούς υψηλού κύκλου. Είναι το κύριο μοντέλο για εφαρμογές μικροδιευθυντικής γραμμικής οδήγησης.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     -- Λειτουργία οδήγησης: Διπλής δράσης (παροχή αέρα τόσο για εκτεταμένη όσο και για ανάσυρση διαδρομής). Εύρος οπών: Ø4 / 6 / 10 / 16 mm, που καλύπτει μικρο έως μικρά ωφέλιμα φορτία.

     -- Δομή: Σώμα από εξωθημένο αλουμίνιο (αναβαθμισμένο από την παραδοσιακή ορειχάλκινη έκδοση), 55%~65% ελαφρύτερο βάρος. Εξοπλισμένο με λαστιχένια μαξιλάρια και στα δύο άκρα για μείωση των κραδασμών και του θορύβου.

     -- Ευέλικτη τοποθέτηση: Διαθέσιμες 6 διαμορφώσεις τοποθέτησης: βασικός τύπος, βάση πάνελ, βάση φλάντζας, βάση στήριξης ποδιού, βάση στήριξης κορμού και βάση στήριξης για εγκατάσταση πολλαπλών προσανατολισμών.

     -- Συμβατότητα αισθητήρα: Όλες οι προδιαγραφές κατασκευασμένες με μαγνητικό δακτύλιο, υποστήριξη εγκατάστασης δύο μαγνητικών διακοπτών, συμπεριλαμβανομένης της ελάχιστης οπής Ø4 & διαδρομής 5 mm χωρίς επιπλέον βραχίονες.

     -- Υλικό & Σφράγιση: Σκληρό ανοδιωμένο αλουμίνιο + σφραγίδες NBR, λειτουργία χωρίς λάδι, κατάλληλο για καθαρά ή ελαφρώς λιπαρά περιβάλλοντα. Μηχανική διάρκεια ζωής ≥3 εκατομμύρια κύκλοι.

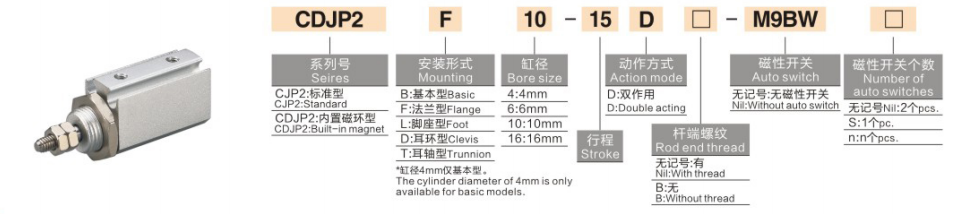

Πλήρης κανόνας κωδικοποίησης μοντέλου

  1. Παράδειγμα μοντέλου:CDJP2B10-15D-M9B

   2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- CJP2B6-20D: Διάτρηση 6, διαδρομή 20, βασικός τύπος διπλής δράσης, χωρίς μαγνητικό δακτύλιο

     -- CDJP2F4-10D: Διάτρηση 4, διαδρομή 10, βάση πάνελ, ενσωματωμένος μαγνητικός δακτύλιος

     -- CDJP2B16-30D-2M9B：Bore 16, stroke 30, basic type, εξοπλισμένο με δύο διακόπτες M9B

Τεχνικές προδιαγραφές γενικού πυρήνα (@0,5MPa, διπλής δράσης)

Βασικά ανταγωνιστικά πλεονεκτήματα

   1. Εξαιρετικά κοντό ελαφρύ σώμα

     -- Το συνολικό μήκος μειώθηκε κατά 6~9,5mm σε σύγκριση με το παλαιό μοντέλο CJP, το βάρος μειώθηκε 55%~65%, ιδανικό για εξαιρετικά περιορισμένη διάταξη εγκατάστασης.

   2. Σταθερή αμφίδρομη έξοδος

     -- Σχέδιο διπλής δράσης χωρίς ελατήριο επαναφοράς. Η αμφίδρομη ώθηση είναι 30%~50% υψηλότερη από ισοδύναμους κυλίνδρους μονής δράσης, κατάλληλος για ωφέλιμα φορτία 100g ~ 5kg.

   3. Λειτουργία υψηλής συχνότητας & χαμηλού θορύβου

     -- Λαστιχένιο μαξιλάρι + σφράγιση χαμηλής τριβής. Ταχύτητα λειτουργίας 50~500mm/s, σταθερή πάνω από 200cpm, θόρυβος κρούσης ≤60dB.

   4. Πρότυπο πολλαπλής τοποθέτησης & πλήρους μαγνητικού δακτυλίου

     -- 6 φόρμες τοποθέτησης προσαρμόζονται σε περίπλοκη διάταξη εργαλείων. Μαγνητικός δακτύλιος εξοπλισμένος για όλα τα μεγέθη, ακόμη και ελάχιστη οπή Ø4 υποστηρίζει διπλούς μαγνητικούς διακόπτες για εύκολη παρακολούθηση θέσης.

   5. Σχεδιασμός χωρίς λάδι & μεγάλη διάρκεια ζωής

     -- Συμβατό με καθαρές γραμμές παραγωγής. Το σκληρυμένο σώμα αλουμινίου και οι ανθεκτικές στη φθορά στεγανοποιήσεις εξασφαλίζουν σταθερή λειτουργία σε ≥3 εκατομμύρια κύκλους.

Επιλογές τοποθέτησης & Τυπικές βιομηχανικές εφαρμογές

    1. Φόρμες τοποθέτησης

     -- Βασικός τύπος (Β): Αξονική στερέωση άκρου εξωτερικού σπειρώματος για ευθεία ώθηση-έλξη

     -- Τύπος πίνακα (F): Σώμα ενσωματωμένο στον πίνακα εξοπλισμού για εξαιρετικά λεπτή διάταξη

     -- Τύπος φλάντζας (L): Στερέωση φλάντζας πλευρικής ράβδου για εφαρμογές κατακόρυφου φορτίου

     -- Τύπος ποδιού (T): Κάτω βάση ποδιού για οριζόντια πλευρική ώθηση-έλξη

   2. Τυπικά σενάρια εφαρμογής

     -- 3C Electronics: λαβή μικροεξαρτημάτων, εξαγωγή τσιπ, δοκιμή αντοχής κουμπιών, μινιατούρα οδήγηση με τζόγκ

     -- Εξοπλισμός ακριβείας: Εναλλαγή μικροβαλβίδας, τοποθέτηση ινών, λεπτή ρύθμιση οργάνου, μινιατούρα ενεργοποίηση ολισθητήρα

     -- Γενικός αυτοματισμός: φόρτωση/εκφόρτωση υψηλής συχνότητας, ξεφλούδισμα ετικετών, μεταφορά τεμαχίου εργασίας μικρής διαδρομής

     -- Ιατρικές συσκευές: τηλεσκοπική κίνηση μικρού οργάνου, πρόωση μικρορευστού, συγκροτήματα τοποθέτησης ακριβείας

Σύγκριση επιλογής: Μικροκύλινδροι CJP2 VS CJ1 VS CJP

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής με βάση το ωφέλιμο φορτίο

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Αποθεματικό ≥30% περιθώριο ασφαλείας.

  2. Επιβεβαίωση εγκεφαλικού

     -- Επιλέξτε εγκεφαλικό επεισόδιο σύμφωνα με την απαιτούμενη διαδρομή. δώστε προτεραιότητα σε μικρότερες διαδρομές για σταθερή ποδηλασία υψηλής συχνότητας.

   3. Αντιστοίχιση διαμόρφωσης

     -- Θέση ελέγχου κλειστού βρόχου: Εξοπλίστε δύο μαγνητικούς διακόπτες M9B για αμφίδρομη ανάδραση θέσης.

     -- Διάταξη εγκατάστασης: Τύπος πίνακα (F) για ενσωματωμένο εξοπλισμό. βασικός τύπος (Β) για αξονικό συγκρότημα με σπείρωμα.

Περίληψη μίας πρότασης

     Ο συμπαγής πνευματικός κύλινδρος διπλής ενέργειας SOLH CJP2 διαθέτει εξαιρετικά κοντό ελαφρύ σώμα, αμφίδρομη σταθερή ώθηση, ελαστικό μαξιλάρι και 6 παραλλαγές τοποθέτησης. Ενσωματωμένος μαγνητικός δακτύλιος έκδοσης CDJP2 συμβατός με διακόπτες της σειράς M9, ιδανικός μικρογραμμικός ενεργοποιητής για αμφίδρομες εργασίες ώθησης-έλξης μικρής διαδρομής σε 3C, όργανα ακριβείας και εξοπλισμός ιατρικού αυτοματισμού.
