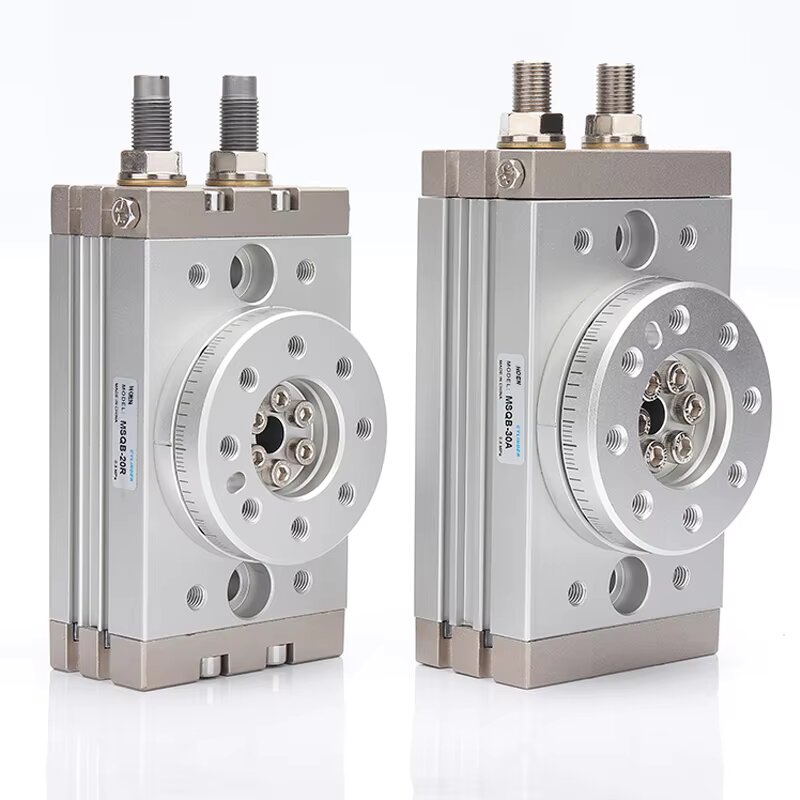

Περιστροφικός ενεργοποιητής Rack & Pinion Series HRQ

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Ο περιστροφικός κύλινδρος SOLH HRQ υιοθετεί συμμετρική δομή κιβωτίου ταχυτήτων διπλού εμβόλου και οδοντωτών τροχών, με εξαιρετικά ομαλή περιστροφή, διπλή ώθηση εξόδου και υψηλή ακρίβεια τοποθέτησης επανάληψης. Γωνία ταλάντευσης συνεχώς ρυθμιζόμενη εντός 0~190°, ευρέως διαδεδομένη για σταθμούς περιστροφικής ευρετηρίασης, σύσφιξης τεμαχίου, αναστροφής και ταξινόμησης σε όλο τον αυτοματοποιημένο εξοπλισμό παραγωγής.

Πίνακας γρήγορης επιλογής σειράς

Πίνακας Τεχνικών Προδιαγραφών Universal Core

Ροπή εξόδου & δεδομένα επιτρεπόμενου φορτίου

  1. Θεωρητική ροπή εξόδου (0,5MPa Αέρας τροφοδοσίας, Μονάδα: N·m)

  2. Πίνακας αναφοράς μέγιστου επιτρεπόμενου φορτίου

Συμβουλή επιλογής ασφάλειας φορτίου

     -- Το πραγματικό φορτίο εργασίας πρέπει να πληροί τον παρακάτω τύπο ασφαλείας για την αποφυγή παραμόρφωσης και πρόωρης αστοχίας:

     -- Πραγματικό αξονικό φορτίο / Μέγιστο αξονικό φορτίο + πραγματικό ακτινικό φορτίο / μέγιστο ακτινικό φορτίο + πραγματική ροπή κάμψης / μέγιστη ροπή κάμψης ≤ 15.

Πλεονεκτήματα δομικής σχεδίασης

  1. Συμμετρικό Rack & Pinion Drive

     -- Το ισορροπημένο διπλό έμβολο παρέχει διπλή ροπή εξόδου, σταθερή περιστροφή χωρίς ανατάραξη, εξαιρετική ακρίβεια τοποθέτησης και ανώτερη φέρουσα ικανότητα βαρέως φορτίου σε σύγκριση με τους περιστροφικούς κυλίνδρους με ένα πτερύγιο.

  2. Βάση στήριξης πολλαπλών κατευθύνσεων

     -- HRQ10~HRQ200: τρύπες στερέωσης με χτύπημα κατανεμημένες και στις δύο πλευρικές όψεις.

     -- Micro HRQ2/3/7: οπές στερέωσης στο κάτω επίπεδο. ευέλικτη διάταξη για συμπαγή κουφώματα εξοπλισμού.

  3. Central Hollow Through Hole

     -- Η κοίλη σχεδίαση στην επιφάνεια του περιστρεφόμενου τραπεζιού επιτρέπει τη διέλευση των σωλήνων αέρα, των καλωδίων αισθητήρων από το κέντρο, την τακτοποιημένη εσωτερική διάταξη σωληνώσεων χωρίς παρεμβολές εξωτερικής γραμμής.

  4. Δύο προαιρετικές ρυθμιστικές λύσεις

     -- Μηχανικός περιορισμός βιδών: Χαμηλού κόστους, κατάλληλος για ελαφρύ φορτίο και διαλείπουσα λειτουργία χαμηλής ταχύτητας

     -- Υδραυλικό αμορτισέρ (-Επίθημα): Ικανότητα απορρόφησης ενέργειας 3~5 φορές υψηλότερη από τον βιδωτό προσκρουστήρα, καταστέλλει αποτελεσματικά τους κραδασμούς σε στάση βαρέος φορτίου υψηλής ταχύτητας, εγγυάται επαναληψιμότητα ακριβούς τοποθέτησης

  5. Συμβατότητα Universal Magnetic Switch

     -- Τυπικές προκατεργασμένες αυλακώσεις αισθητήρα και στις δύο πλευρές του σώματος του κυλίνδρου, συμβατές με D-M9BV, D-A93 και άλλους γενικούς μαγνητικούς διακόπτες καλαμιού για περιστροφική ανάδραση σήματος στο σύστημα ελέγχου PLC.

Πλήρης κανόνας ονομασίας μοντέλου

  1. Παράδειγμα βασικού μοντέλου: HRQ30-A

     -- HRQ: Κωδικός σειράς κυλίνδρου περιστροφικής σχάρας & πινιόν

     -- 30: Κωδικός μεγέθους πλαισίου, που αντιστοιχεί σε σταθερές παραμέτρους ροπής & φορτίου

     -- -A: Επίθημα για ενσωματωμένο υδραυλικό αμορτισέρ. χωρίς επίθημα = μηχανικό όριο βίδας

  2. Εκτεταμένος ορισμός επιθήματος

     ---S: Ανοξείδωτο καπάκι άκρου για αντιδιαβρωτικό υγρό περιβάλλον

     -- Επιλογές νήματος: κωνικό νήμα PT, παράλληλο νήμα G, αμερικανικό τυπικό νήμα NPT

Οδηγός επιλογής βήμα προς βήμα και τυπικές εφαρμογές

  1. Κανόνες Προτεραιότητας Επιλογής

     -- Υψηλή ταχύτητα, βαρύ φορτίο τεμαχίου εργασίας, τοποθέτηση στάσης υψηλής ακρίβειας → HRQ□-Μοντέλο υδραυλικού buffer

     -- Ελαφρύ φορτίο, χαμηλή ταχύτητα κύκλου, αυστηρός έλεγχος κόστους → Τυπική έκδοση βιδωτού buffer HRQ

     -- Υγρό / ελαφρώς διαβρωτικό περιβάλλον εργαστηρίου → HRQ□-A(S) παραλλαγή τελικού καπακιού από ανοξείδωτο χάλυβα

     -- Προτεραιότητα αντιστοίχισης φορτίου: Επαληθεύστε τρεις δείκτες πυρήνα ταυτόχρονα – ροπή εξόδου, ροπή κάμψης, ακτινικό και αξονικό επιτρεπόμενο φορτίο

  2. Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- Αυτόματη συναρμολόγηση ακριβείας: Συναρμολόγηση περιστροφικού εξαρτήματος, σταθμοί σύσφιξης βιδών

     -- Επιμελητεία ταξινόμησης υλικών: 90°/180° ανατροπή του τεμαχίου εργασίας, αλλαγή κατεύθυνσης μεταφορέα

     -- Πνευματικά εξαρτήματα σύσφιξης: Περιστροφικός μηχανισμός σύσφιξης & αναστροφής

     -- Μηχανήματα συσκευασίας: Περιστροφή φιαλών, περιστροφικοί σταθμοί αυτόματης κόλλησης ετικετών

Σύγκριση απόδοσης: Περιστροφικός κύλινδρος τύπου HRQ Rack-Pinion VS Vane

Περίληψη μίας πρότασης

     Ο περιστροφικός κύλινδρος διπλού εμβόλου & οδοντωτών τροχών SOLH HRQ προσφέρει προαιρετικές παραλλαγές μηχανικού βιδωτού/υδραυλικού buffer με ανθεκτική στη διάβρωση έκδοση από ανοξείδωτο χάλυβα, τοποθέτηση πολλαπλών κατευθύνσεων και σχεδιασμό κεντρικού κοίλου τραπεζιού, παρέχοντας σταθερή περιστροφική τοποθέτηση υψηλής ροπής βαρέως τύπου για αυτόματη συναρμολόγηση, διαλογή υλικού και υλικών συσκευασίας.
