Στα ηλεκτρικά συστήματα υψηλής και μέσης τάσης, η ασφάλεια δεν επιτυγχάνεται μόνο μέσω μόνωσης και προστατευτικών συσκευών. Ένα μεγάλο μέρος της ηλεκτρικής ασφάλειας εξαρτάται από τον μηχανικό συντονισμό μεταξύ των διαφορετικών εξαρτημάτων, εμποδίζοντας τους χειριστές να κάνουν λανθασμένες ενέργειες μεταγωγής.
ΟΣυσκευή αλληλασφάλισης μηχανισμού λειτουργίας διακόπτη γείωσηςείναι ένα από αυτά τα σημαντικά στοιχεία ασφαλείας. Έχει σχεδιαστεί για να ελέγχει τη σειρά λειτουργίας μεταξύ του διακόπτη γείωσης και άλλου εξοπλισμού μεταγωγής, συμβάλλοντας στην αποφυγή επικίνδυνων λειτουργιών όπως το κλείσιμο ενός διακόπτη γείωσης ενώ το κύκλωμα είναι ακόμα ενεργοποιημένο.
Παρόλο που αυτή η συσκευή είναι συνήθως κρυμμένη μέσα στο σύστημα διανομής, διαδραματίζει κρίσιμο ρόλο στη διασφάλιση αξιόπιστης λειτουργίας και στην προστασία τόσο του εξοπλισμού όσο και του προσωπικού.

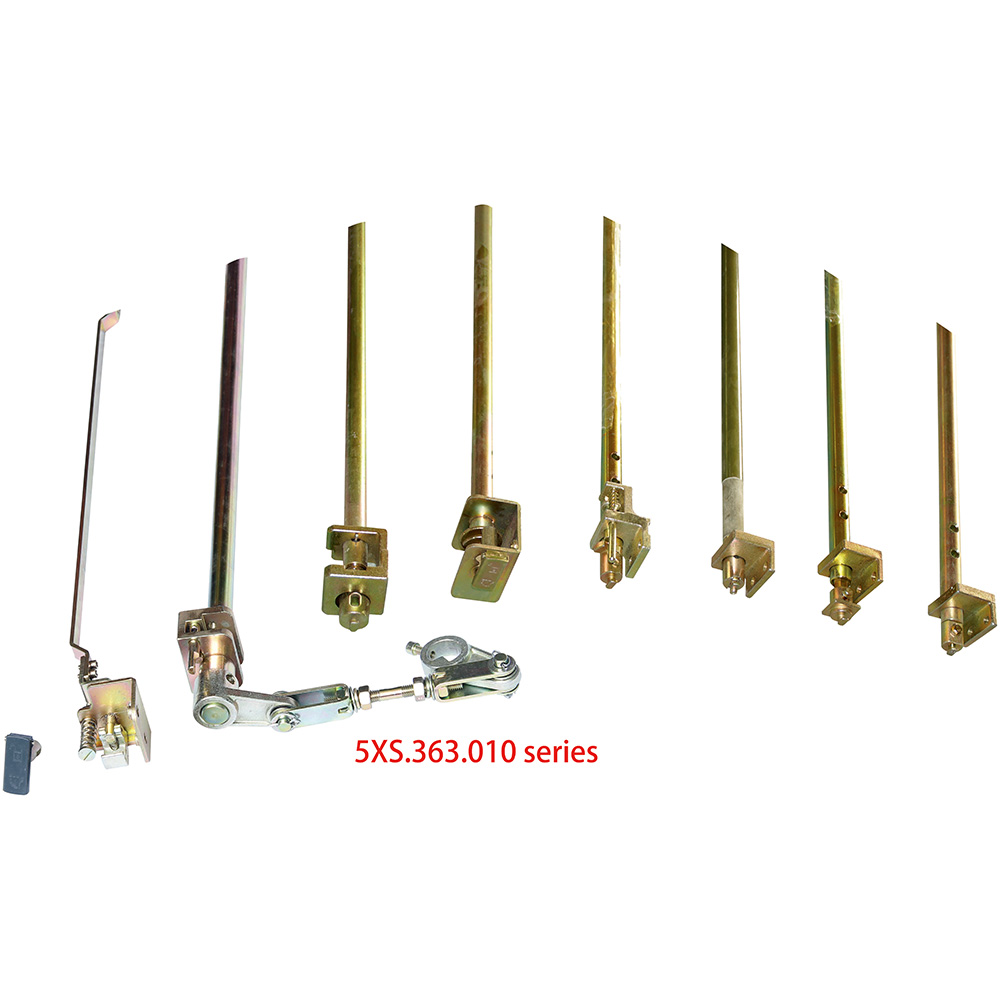

A Συσκευή αλληλασφάλισης μηχανισμού λειτουργίας διακόπτη γείωσηςείναι ένας μηχανικός ή ηλεκτρομηχανικός μηχανισμός ασφαλείας που εγκαθίσταται σε συστήματα διανομής για να συντονίζει τη λειτουργία:
Διακόπτες γείωσης
Αυτόματοι διακόπτες
Διακόπτες φόρτωσης
Αποσυνδέστε τους διακόπτες
Πόρτες ντουλαπιών και πάνελ πρόσβασης
Ο κύριος σκοπός του είναι να διασφαλίσει ότι οι λειτουργίες μεταγωγής ακολουθούν μια προκαθορισμένη ακολουθία ασφαλείας.
Για παράδειγμα:
Ο διακόπτης γείωσης πρέπει να κλείνει μόνο αφού αποσυνδεθεί το κύριο κύκλωμα.
Η πόρτα του ντουλαπιού πρέπει να παραμένει κλειδωμένη όταν υπάρχει επικίνδυνη τάση.
Ο διακόπτης κυκλώματος δεν πρέπει να κλείνει όταν ο διακόπτης γείωσης βρίσκεται σε μη ασφαλή θέση.
Δημιουργώντας φυσικούς περιορισμούς μεταξύ των μηχανισμών λειτουργίας, η διάταξη αλληλασφάλισης μειώνει την πιθανότητα ανθρώπινων σφαλμάτων λειτουργίας.
Ο ηλεκτρικός εξοπλισμός μπορεί να παραμείνει επικίνδυνος ακόμα και μετά από διακοπή της παροχής ρεύματος. Η υπολειπόμενη τάση, οι εσφαλμένες ακολουθίες μεταγωγής ή η απροσδόκητη ενεργοποίηση μπορεί να δημιουργήσουν σοβαρούς κινδύνους.
Ένα αξιόπιστο σύστημα αλληλασφάλισης βοηθά στην επίλυση πολλών κοινών προβλημάτων.
1. Αποτρέπει τις εσφαλμένες λειτουργίες μεταγωγής
Σε πολύπλοκα ηλεκτρικά συστήματα, οι χειριστές μπορεί να χρειαστεί να εκτελέσουν πολλαπλά βήματα μεταγωγής.
Χωρίς αλληλασφάλιση, οι εσφαλμένες ενέργειες μπορεί να περιλαμβάνουν:
Κλείσιμο του διακόπτη γείωσης σε ενεργό κύκλωμα
Λειτουργία διακόπτη κάτω από μη ασφαλείς συνθήκες
Ανοίξτε τις πόρτες πρόσβασης πριν ολοκληρωθεί η γείωση
Η διάταξη αλληλασφάλισης λειτουργεί σαν μηχανικός «φύλακας κανόνων», επιτρέποντας μόνο ασφαλείς ακολουθίες λειτουργίας.
2. Προστατεύει τον ηλεκτρικό εξοπλισμό
Η λανθασμένη εναλλαγή δεν είναι μόνο επικίνδυνη για τους ανθρώπους αλλά μπορεί επίσης να βλάψει τον εξοπλισμό.
Οι πιθανές συνέπειες περιλαμβάνουν:
Βραχυκυκλώματα
Σφάλματα τόξου
Ζημιά επαφής
Αστοχία μόνωσης
Ένας σωστά σχεδιασμένος μηχανισμός ασφάλισης συμβάλλει στην παράταση της διάρκειας ζωής του εξοπλισμού μειώνοντας τις μη φυσιολογικές λειτουργίες.
Η αρχή λειτουργίας εξαρτάται από τη σχεδίαση του εξοπλισμού διανομής, αλλά τα περισσότερα συστήματα χρησιμοποιούν έναν συνδυασμό μηχανικών δομών τοποθέτησης και ασφάλισης.
Μηχανική Συμπλοκή
Η μηχανική ασφάλιση χρησιμοποιείται ευρέως λόγω της αξιοπιστίας της.
Τα τυπικά συστατικά περιλαμβάνουν:
Πλάκες κλειδώματος
Άξονες
Μοχλοί
Μηχανισμοί κάμερας
Δείκτες θέσης
Περιορίστε τα μπλοκ
Όταν ένα εξάρτημα μετακινείται σε μια συγκεκριμένη θέση, ένα άλλο εξάρτημα περιορίζεται φυσικά από τη λειτουργία του.
Για παράδειγμα:
Ο διακόπτης κυκλώματος ανοίγει.
Ο διακόπτης αποσύνδεσης φτάνει στη θέση απομόνωσης.
Η λειτουργία του διακόπτη γείωσης είναι διαθέσιμη.
Ο διακόπτης γείωσης κλείνει.
Επιτρέπεται η πρόσβαση στη συντήρηση.
Ηλεκτρική Συμπλοκή
Ορισμένα συστήματα χρησιμοποιούν επίσης ηλεκτρικά σήματα και αισθητήρες.
Τα εξαρτήματα μπορεί να περιλαμβάνουν:
Βοηθητικές επαφές
Διακόπτες θέσης
Ρελέ ελέγχου
Ενότητες παρακολούθησης
Το σύστημα ελέγχου ελέγχει την κατάσταση του εξοπλισμού πριν επιτρέψει τη λειτουργία.
Με τη σύγχρονη τεχνολογία αυτοματισμού, πολλοί άνθρωποι υποθέτουν ότι τα ηλεκτρονικά συστήματα ελέγχου μπορούν να αντικαταστήσουν πλήρως τη μηχανική προστασία.
Ωστόσο, η μηχανική αλληλασφάλιση παραμένει σημαντική επειδή δεν εξαρτάται από:
Λογική λογισμικού
Δίκτυα επικοινωνίας
Ελέγξτε τη διαθεσιμότητα ισχύος
Ακόμη και κατά τη διάρκεια διακοπής ρεύματος, μια μηχανική δομή κλειδώματος μπορεί να συνεχίσει να παρέχει φυσική προστασία.
Σε πολλές ηλεκτρικές εφαρμογές κρίσιμες για την ασφάλεια, ο συνδυασμός μηχανικής και ηλεκτρικής ασφάλισης παρέχει πρόσθετη προστασία.
Διακόπτης Μέσης Τάσης
Χρησιμοποιείται συνήθως σε:
Δίκτυα διανομής
Βιομηχανικά συστήματα ισχύος
Υποσταθμοί
Ηλεκτρολογικοί χώροι εργοστασίων
Κύριες μονάδες δακτυλίου (RMU)
Στον συμπαγή εξοπλισμό διανομής, οι συσκευές αλληλασφάλισης βοηθούν στο συντονισμό:
Λειτουργία διακόπτη φόρτωσης
Λειτουργία διακόπτη γείωσης
Πρόσβαση στο διαμέρισμα καλωδίων
Διακόπτης με μεταλλικό περίβλημα
Για συστήματα με μεταλλική επένδυση και μεταλλικά κλειστά συστήματα, η ασφάλιση διασφαλίζει την ασφαλή λειτουργία μεταξύ διαφορετικών διαμερισμάτων.
Μια αξιόπιστη Συσκευή Διασύνδεσης Μηχανισμού Λειτουργίας Διακόπτη Γείωσης πρέπει να λαμβάνει υπόψη πολλούς παράγοντες.
Μηχανική Αντοχή
Ο μηχανισμός πρέπει να αντέχει σε επαναλαμβανόμενες λειτουργίες χωρίς παραμόρφωση ή αστοχία.
Σημαντικοί παράγοντες περιλαμβάνουν:
Επιλογή υλικού
Αντοχή άξονα
Ακρίβεια κλειδώματος
Αντοχή στη φθορά
Ακρίβεια λειτουργίας
Η συσκευή πρέπει να ανιχνεύει σωστά τις θέσεις του διακόπτη.
Η κακή ακρίβεια τοποθέτησης μπορεί να προκαλέσει:
Ατελές κλείδωμα
Εσφαλμένη άδεια λειτουργίας
Μηχανικές παρεμβολές
Διάρκεια ζωής
Ο διακόπτης μπορεί να λειτουργεί για πολλά χρόνια, επομένως τα αλληλένδετα εξαρτήματα χρειάζονται καλή αντοχή.
Τα ζητήματα σχεδιασμού περιλαμβάνουν:
Αντοχή στη διάβρωση
Απαιτήσεις λίπανσης
Συχνότητα λειτουργίας
Περιβαλλοντικές συνθήκες
Διαφορετικά εξαρτήματα μπορεί να χρησιμοποιούν διαφορετικά υλικά ανάλογα με τη λειτουργία τους.
|
Συστατικό |
Κοινά Υλικά |
|
Πλάκες κλειδώματος |
Ανοξείδωτος χάλυβας, γαλβανισμένος χάλυβας |
|
Άξονες |
Σκληρυμένος χάλυβας |
|
Ελατήρια |
Χάλυβας ελατηρίου |
|
Μέρη κατοικιών |
Κράματα χάλυβα ή πλαστικά μηχανικής |
Η επιλογή υλικού επηρεάζει:
Μηχανική αντοχή
Αντοχή στη διάβρωση
Μακροπρόθεσμη αξιοπιστία
Αν και τα συστήματα αλληλασφάλισης έχουν σχεδιαστεί για μεγάλη διάρκεια ζωής, ο τακτικός έλεγχος εξακολουθεί να είναι απαραίτητος.
Οι συνιστώμενοι έλεγχοι περιλαμβάνουν:
Ελέγξτε τη μηχανική κίνηση
Βεβαιωθείτε ότι:
Οι άξονες κινούνται ομαλά
Οι κλειδαριές ασφαλίζουν σωστά
Δεν έχουν κολλήσει εξαρτήματα
Επιθεωρήστε ανταλλακτικά φθοράς
Δώστε προσοχή σε:
Ελατήρια
Καρφίτσες
Κινούμενες αρθρώσεις
Διατηρήστε τα εξαρτήματα καθαρά
Η σκόνη και η μόλυνση μπορεί να επηρεάσουν τη μηχανική κίνηση, ειδικά σε εξωτερικούς ή βιομηχανικούς χώρους.
Η Συσκευή Αλληλασφάλισης του Μηχανισμού Λειτουργίας του Διακόπτη Γείωσης μπορεί να μην είναι ορατό μέρος του ηλεκτρικού εξοπλισμού, αλλά αποτελεί ουσιαστικό εξάρτημα ασφαλείας στα σύγχρονα συστήματα διακοπτών.
Με τον έλεγχο της σχέσης μεταξύ των διακοπτών γείωσης, των αυτόματων διακοπτών κυκλώματος και των μηχανισμών πρόσβασης, συμβάλλει στην πρόληψη επικίνδυνων λειτουργιών, στην προστασία των ηλεκτρικών στοιχείων και στη βελτίωση της ασφάλειας συντήρησης.
-
