Μάρκα: SOLH by Richge Technology

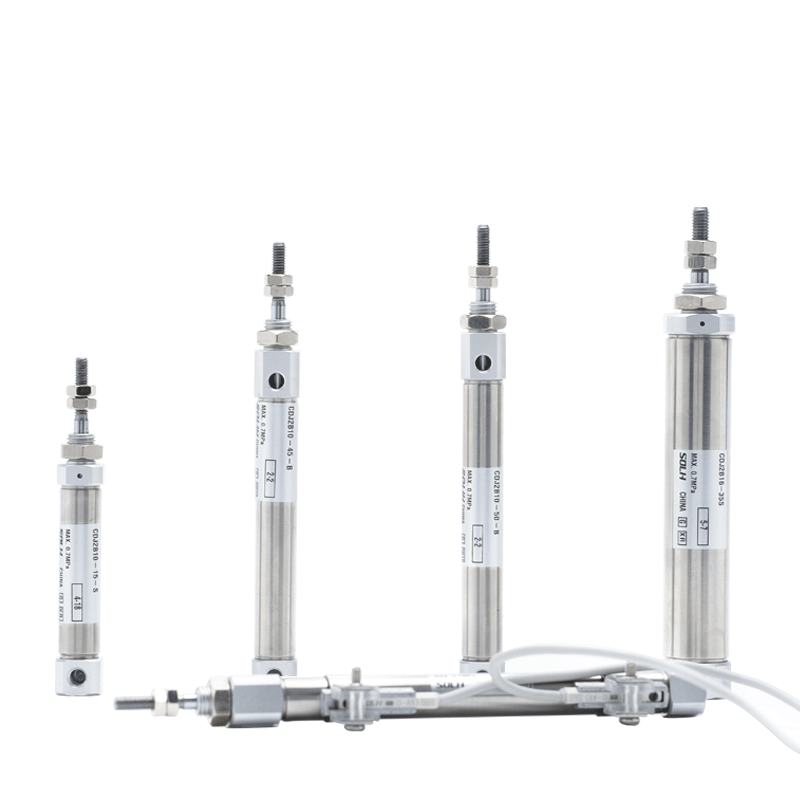

Η σειρά SOLH CDJ2 είναι μίνι κύλινδρος από ανοξείδωτο χάλυβα με μαγνητικό δακτύλιο, πλήρως εναλλάξιμος με τη σειρά SMC CJ2. Μεγέθη οπών: φ6 / 10 / 16 mm. Εξαιρετικά χαρακτηριστικά: εξαιρετικά συμπαγές περίγραμμα, ελαφριά κατασκευή, αντοχή στη διάβρωση και σταθερή λειτουργία υψηλής ταχύτητας υψηλής συχνότητας. Χρησιμοποιείται ευρέως σε σταθμούς περιορισμένου διαστήματος ηλεκτρονικών, ιατρικών, επεξεργασίας τροφίμων και αυτοματισμών ακριβείας. κύριος μικροσκοπικός γραμμικός ενεργοποιητής.
1. Τυπική προδιαγραφή: Ταιριάζει με το πρότυπο διαστάσεων μίνι κυλίνδρου SMC (μη πρότυπο ISO), καθολικές διαστάσεις τοποθέτησης στη βιομηχανία.
2. Υλικό: κάννη & ράβδος εμβόλου από ανοξείδωτο χάλυβα 304, ανθεκτικό στη σκουριά και στη διάβρωση, κατάλληλο για υγρά, ασθενές οξύ, αδύναμα αλκάλια και καθαρά περιβάλλοντα παραγωγής.
3. Δομή: Ευθεία στρογγυλή κάννη, πτυχωτά καπάκια, σχέδιο χωρίς ράβδο, εξαιρετικά μικρός όγκος. CDJ2-16×100 μόνο περίπου. 120 γρ.
4. Παραλλαγές λειτουργίας
-- CDJ2B Διπλής Δράσης: Παροχή αέρα και στα δύο άκρα, καθολικό πρότυπο μοντέλο
-- CDJ2E Μονοπραξία: Ανοιξιάτικη επιστροφή; CDJ2ET: Επέκταση άνοιξης
-- CDJ2KB Μη περιστρεφόμενη: Εξαγωνική ράβδος εμβόλου για αντιστρεπτική και ακριβή τοποθέτηση
5. Μαξιλάρι: Τυπικό μαξιλάρι από καουτσούκ. μαξιλάρι αέρα (κατάληξη Z) προαιρετικό για εφαρμογές υψηλής ταχύτητας για μείωση των κραδασμών και του θορύβου.
6. Σφράγιση: Σφράγιση χαμηλής τριβής με αυλάκι δεξαμενής λαδιού. Χαμηλή πίεση εκκίνησης (0,06MPa), λειτουργία χωρίς λάδια, διάρκεια ζωής ≥5 εκατομμύρια κύκλοι.
7. Ανίχνευση θέσης: Ενσωματωμένος μαγνητικός δακτύλιος, συμβατός με μαγνητικούς διακόπτες της σειράς M9B / A93 / Z73 για παρακολούθηση θέσης εμβόλου.

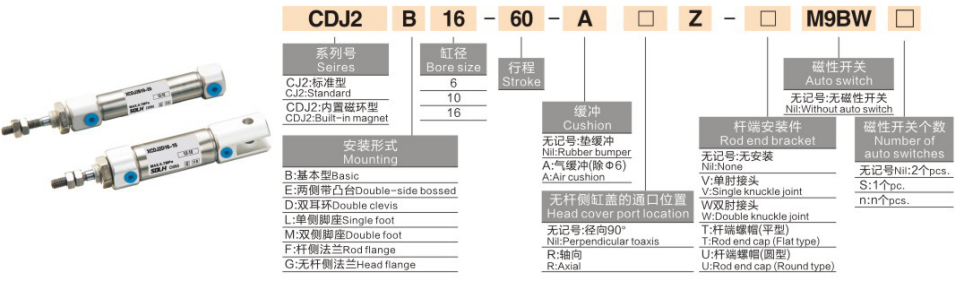

1. Παράδειγμα μοντέλου:CDJ2B16-50Z-B
|
Τμήμα |
Κώδικας |
Ορισμός κώδικα |
| CDJ2 |
Κωδικός σειράς |
Μίνι κύλινδρος από ανοξείδωτο χάλυβα με ενσωματωμένο μαγνήτη |
| B / E / ET / KB |
Τύπος δράσης |
Β=Διπλή δράση E=Single Acting Spring Return ET=Single Acting Spring Extend KB=Μη περιστρεφόμενη Διπλή δράση |
|
16 |
Μέγεθος οπής (mm) |
6/10/16 |
|
50 |
Τυπική διαδρομή (mm) |
Διπλής δράσης μέγιστο 200mm; Μέγιστο μονής δράσης 100 mm |
|
Z |
Επιλογή μαξιλαριού |
Κενό = Λαστιχένιο μαξιλάρι Z = Μαξιλάρι αέρα (φ10/16 διαθέσιμο) |
|
B |
Διακόπτης Mount Groove |
A=Αύλακος τροχιάς; B=Χαλύβδινη αυλάκωση (κοινή) |
2. Παραδείγματα αναφοράς τυπικής παραγγελίας
-- CDJ2B10-30-B：Bore10, stroke30, διπλής δράσης, λαστιχένιο μαξιλάρι, εξοπλισμένο με μαγνήτη
-- CDJ2E6-15-B：Bore6, stroke15, single acting ελατήριο επιστροφή
-- CDJ2KB16-50-B：Bore16, stroke50, μη περιστρεφόμενη εξαγωνική ράβδος εμβόλου
|
Στοιχείο παραμέτρου |
Τυπική προδιαγραφή |
| Εύρος διάτρησης |
φ6, φ10, φ16 χλστ |
| Πίεση λειτουργίας |
0,1~0,7MPa (Μονής δράσης:0,2~0,7MPa); Ελάχ. πίεση εκκίνησης 0,06MPa |
| Πίεση απόδειξης |
1,05 MPa |
| Θερμοκρασία περιβάλλοντος |
-10 ~ +70℃；0 ~ +60℃ όταν είναι εφοδιασμένο με μαγνητικούς διακόπτες |
| Ταχύτητα λειτουργίας |
50 ~ 750 mm/s |
| Μαξιλάρι |
Τυπικό μαξιλάρι από καουτσούκ. Μαξιλάρι αέρα (Ζ) προαιρετικό για φ10/16 |
| Νήμα Air Port |
M5×0,8 για όλες τις οπές |
| Λάδωμα |
Διατίθεται προλιπασμένη λειτουργία χωρίς λάδι |
| Ανοχή εγκεφαλικού |
±1,0 mm |
1. Διπλής δράσης CDJ2B
|
Διάτρηση (mm) |
ώθηση (N) |
Δύναμη έλξης (N) |
Περίπου Οριζόντιο φορτίο (kg) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. CDJ2E μονής δράσης (Επιστροφή άνοιξης @0,5MPa)
| Διάτρηση (mm) |
ώθηση (N) |
Δύναμη επιστροφής ελατηρίου (N) |
Περίπου Οριζόντιο φορτίο (kg) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. Εξαρτήματα τοποθέτησης
-- B Βασικός τύπος: Απευθείας εγκατάσταση μέσω σπειρωμάτων ακραίου καλύμματος (που χρησιμοποιούνται ευρέως)
-- F Φλάντζα: Βάση φλάντζας στην πλευρά της ράβδου / στην κεφαλή
-- L Στήριγμα ποδιού: Στήριγμα με ένα πόδι
-- D Διπλοί σχισμές: Πίσω διπλές ράγες (φ10/16)
-- Στήριγμα E Boss: Πλευρά στερέωσης πολλαπλών προσανατολισμών στα ακραία καπάκια
2. Κύρια Παράγωγη Σειρά
-- CDJ2B: Τυπική διπλή δράση
-- CDJ2E: Μονής δράσης, ανάσυρση ελατηρίου (αυτόματη ανάσυρση μετά από κοπή αέρα)
-- CDJ2ET: Μονής δράσης, επέκταση ελατηρίου (αυτόματη επέκταση μετά από διακοπή αέρα)
-- CDJ2KB: Μη περιστρεφόμενη εξαγωνική ράβδος εμβόλου
-- CDJ2RB: Λεπτή έκδοση απευθείας τοποθέτησης χωρίς μπότες τοποθέτησης
1. Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση/φορτίο, κράτηση ≥50% περιθωρίου ασφαλείας. επιλέξτε μικρότερη οπή για μεγαλύτερη κυκλική ταχύτητα.
2. Επιβεβαίωση εγκεφαλικού επεισοδίου: Προσθέστε επιπλέον περιθώριο 10~20 mm στην αποτελεσματική διαδρομή. Μέγιστη διαδρομή: διπλής δράσης 200 mm, μονής δράσης 100 mm.
3. Αντιστοίχιση διαμόρφωσης
-- Τύπος δράσης: Διπλή δράση → B; ανάσυρση ελατηρίου μονής δράσης → E; τοποθέτηση κατά της συστροφής → KB
-- Μαξιλάρι: Λειτουργία υψηλής ταχύτητας επιλέξτε Z air cushion
-- Σχόλια θέσης: Επιλέξτε μοντέλο με μαγνήτη, αντιστοιχίστε τους μαγνητικούς διακόπτες M9B/A93
Ο μίνι κύλινδρος τύπου στυλό από ανοξείδωτο χάλυβα SOLH CDJ2 είναι εναλλάξιμος με το SMC CJ2, διαθέσιμος σε παραλλαγές εξαγωνικής ράβδου διπλής δράσης, μονής δράσης και μη περιστρεφόμενης ράβδου, προαιρετικό μαξιλάρι από καουτσούκ/αέρα, σχεδιασμός χωρίς λάδια ανθεκτικό στη διάβρωση, ιδανικός συμπαγής μικροσκοπικός ηλεκτρονικός αυτόματος ιατρικός εξοπλισμός υψηλής συχνότητας και γραμμικός ενεργοποιητής.
