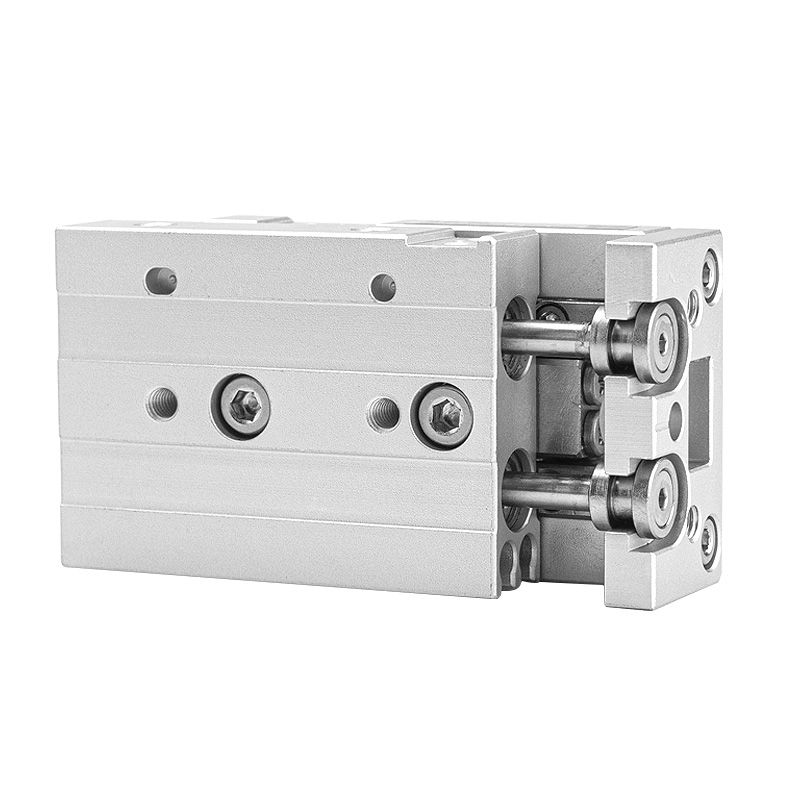

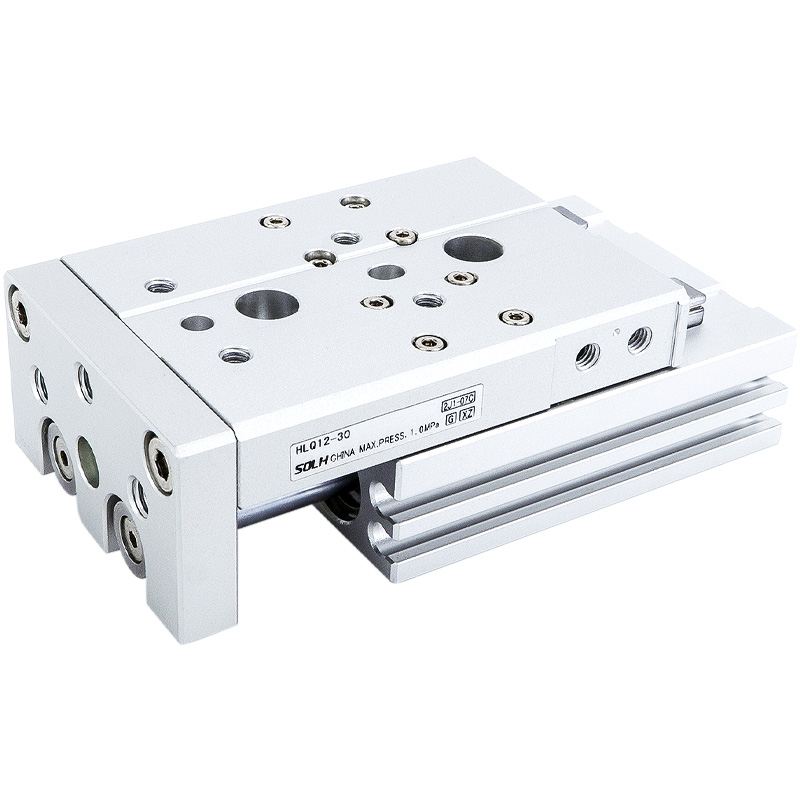

Γραμμικός κύλινδρος ολίσθησης ακριβείας διπλού άξονα σειράς HLQ / HLQL (Οδηγός ανακυκλοφορίας μπάλας)

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Ο κύλινδρος ολίσθησης ακριβείας διπλού άξονα SOLH HLQ / HLQL υιοθετεί τη δομή του πυρήνα γραμμικού οδηγού επανακυκλοφορίας σφαιρών, παρέχοντας ομαλή γραμμική παλινδρομική κίνηση υψηλής ακρίβειας, υψηλής ακαμψίας για αυτοματοποιημένο εξοπλισμό. Δύο παραλλαγές καλύπτουν συνθήκες εργασίας ελαφρού-μεσαίου και βαρέως εκκεντρικού φορτίου αντίστοιχα.

Επισκόπηση σειράς

     -- HLQ Standard Τύπος: Σώμα κυλίνδρου τοποθετημένο στο πλάι της μονάδας ολίσθησης, συμπαγές συνολικό πλάτος

     -- HLQL Symmetrical Type: Κεντρικός κύλινδρος + διπλές συμμετρικές ράγες οδήγησης, εξαιρετικά υψηλή ακαμψία και ικανότητα κατά της παραμόρφωσης

     -- Δομή καθοδήγησης: γραμμικός οδηγός ανακυκλοφορίας μπάλας. μονή ράγα για διάτρηση 6/8, διπλή παράλληλη ράγα για διάτρηση ≥12

     -- Λειτουργία: παλινδρομική κίνηση διπλής ενέργειας

     -- Εφαρμόσιμο μέσο: Πεπιεσμένος αέρας με ακρίβεια φιλτραρίσματος ≥40μm

Βασικός Πίνακας Τεχνικών Προδιαγραφών

Δομικά και Πλεονεκτήματα Απόδοσης

  1. Διπλές ράγες οδηγών σφαιρών ανακυκλοφορίας ακριβείας

     -- Χαμηλή τριβή, εξαιρετικά ομαλή κίνηση, εξαιρετική ευθύτητα και επαναλαμβανόμενη ακρίβεια τοποθέτησης. ενσωματωμένη αντισκωριακή επίστρωση ανθεκτική στη σκόνη για παρατεταμένη διάρκεια ζωής.

  2. Ενσωματωμένη Πλωτή άρθρωση

     -- Η ελαστική αιωρούμενη σύνδεση μεταξύ του εμβόλου και του φορείου ολίσθησης αντισταθμίζει την πλευρική δύναμη και την έκκεντρη ροπή, αποτρέποντας την παραμόρφωση της ράβδου του εμβόλου και τη ζημιά υπερφόρτωσης.

  3. Σχέδιο Διπλής Παράλληλης Ράβδου Εμβόλου

     -- Διπλασιασμένη ώση εξόδου, ισχυρή αντιστρεπτική απόδοση, μηδενική περιστροφή της ολισθαίνουσας πλατφόρμας υπό φορτίο.

 4. Διάταξη τοποθέτησης πολλαπλών κατευθύνσεων

     -- Τρύπες στερέωσης με στρόφιγγα στην κάτω, μπροστινή και πλευρική επιφάνεια για εγκατάσταση 3 κατευθύνσεων. τρύπες πείρων εντοπισμού ακριβείας στη βάση για γρήγορη και ακριβή τοποθέτηση του εξαρτήματος.

  5. Επιφάνειες στερέωσης 3 πλευρών Jig

     -- Τρύπες με τρύπες για εργαλεία στο επάνω μέρος και στην μπροστινή όψη της ολίσθησης. οπές πείρων τοποθέτησης στο επάνω μέρος του ολισθητήρα για να εγγυηθεί την ακρίβεια επαναλήψεων τοποθέτησης του εξαρτήματος.

  6. Προκατεργασμένες αυλακώσεις αισθητήρα

     -- Τυπικές συρόμενες υποδοχές στην πλευρά του κυλίνδρου για γρήγορη εγκατάσταση και ρυθμιζόμενη θέση των μαγνητικών διακοπτών καλαμιού.

  7. Διαφορετικοί συνδυασμοί buffer & Stop Block

     -- Προαιρετικό σταθερό buffer αέρα, ρυθμιζόμενο buffer αέρα (A/AS/AF), υδραυλικό buffer αμορτισέρ (B/BF); Διατίθενται αξεσουάρ πολλαπλών εξωτερικών μπλοκ στοπ ορίου.

Τυπικός κανόνας ονομασίας μοντέλου

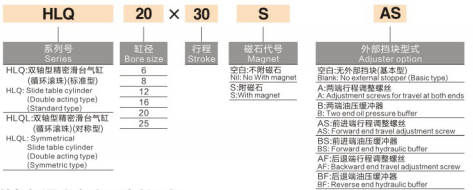

  1. Παράδειγμα μοντέλου: HLQ20×30SAS

     -- HLQ = Τυπική σειρά διπλού άξονα. HLQL = συμμετρική σειρά διπλών σιδηροτροχιών υψηλής ακαμψίας

     -- 20 = Διάμετρος οπής κυλίνδρου (mm)

     -- 30 = Ονομαστικό μήκος διαδρομής (mm)

     -- S = Ενσωματωμένος μόνιμος μαγνητικός δακτύλιος (υποχρεωτική τυπική διαμόρφωση)

     -- A = Ρυθμιζόμενος προσκρουστήρας αέρα με διπλά άκρα

        AS = Μπροστινή διαδρομή μονής ρυθμιζόμενης προστασίας αέρα

        AF = μονό ρυθμιζόμενο buffer αέρα επιστροφής διαδρομής

     -- B = ρυθμιστικό υδραυλικού λαδιού με διπλά άκρα

        BF = μονό ρυθμιστικό υδραυλικού λαδιού επιστροφής

Πίνακας ώθησης θεωρητικής εξόδου (Μονάδα: N)

Οδηγίες επιλογής και τυπικά σενάρια εφαρμογής

  1. Λογική επιλογής μοντέλου

     -- HLQ Standard Τύπος: Συμπαγής χώρος εγκατάστασης, μεσαίο-μικρό φορτίο, ελαφρύ ή καθόλου έκκεντρο πλευρικό φορτίο

     -- HLQL Symmetrical Type: Βαρύ φορτίο, εμφανές έκκεντρο φορτίο μετατόπισης, υψηλή ακαμψία και εξαιρετικά υψηλές απαιτήσεις ακρίβειας τοποθέτησης

  2. Τυπικές εφαρμογές

     Τοποθέτηση ακριβείας, αυτόματη μεταφορά τεμαχίου εργασίας, πνευματικοί σταθμοί σύσφιξης. χρησιμοποιείται ευρέως σε ηλεκτρονικά 3C, γραμμές παραγωγής ημιαγωγών, αυτοματοποιημένο εξοπλισμό συναρμολόγησης και όργανα δοκιμών ακριβείας.

Περίληψη μίας πρότασης

     Ο σφαιρικός κύλινδρος επανακυκλοφορίας διπλού άξονα SOLH HLQ / HLQL προσφέρει τυπικές συμπαγείς και συμμετρικές διπλές παραλλαγές υψηλής ακαμψίας, με προαιρετικό προσκρουστήρα αέρα/υδραυλικό, διπλή ράβδο αντιστρεπτικής και πλωτή άρθρωση, τον γενικό γραμμικό ενεργοποιητή υψηλής ακρίβειας για μεσαίο και βαρύ εξοπλισμό μεταφοράς θέσης.
