Κύλινδρος αέρα

Οι κύλινδροι ολίσθησης διπλού άξονα SOLH HLS / HLSL υιοθετούν εγκάρσιους κυλίνδρους επαφής γραμμής, παρέχοντας πολύ υψηλότερη ακαμψία, επαναλαμβανόμενη ακρίβεια τοποθέτησης και έκκεντρη αντίσταση φορτίου από τα μοντέλα οδηγών σφαιρών HLQ. Δύο παραλλαγές είναι διαθέσιμες: στάνταρ HLS με συμπαγή κύλινδρο τοποθετημένο στο πλάι για μεσαία-μικρά φορτία χωρίς σοβαρή μετατόπιση. συμμετρικό HLSL με κεντραρισμένο κύλινδρο και διπλούς παράλληλους κυλίνδρους για μεγάλα φορτία, μεγάλη έκκεντρη ροπή και απαιτήσεις εξαιρετικής ακρίβειας. Τα μεγέθη οπών καλύπτουν 6–25 mm και οι διαδρομές 10–150 mm. Οι ράβδοι διπλού εμβόλου παρέχουν ισχυρή ώθηση και απόδοση κατά της στρέψης, ενώ οι ενσωματωμένοι πλωτοί σύνδεσμοι εξαλείφουν την πλευρική πίεση εκτροπής. Η βάση υποστηρίζει οπές στερέωσης 3 κατευθύνσεων, το φορείο ολίσθησης διατηρεί σπειρώματα στερέωσης πολλαπλών επιφανειών και καρφίτσες τοποθέτησης, και μαγνητικός δακτύλιος και υποδοχές αισθητήρα διατίθενται στάνταρ. Ρυθμιζόμενα προστατευτικά αέρα, υδραυλικά αμορτισέρ και εξωτερικά μηχανικά στοπ είναι προαιρετικά αξεσουάρ. Η θερμοκρασία λειτουργίας κυμαίνεται από -20℃ έως 70℃. Χρησιμοποιείται ευρέως σε ημιαγωγούς, ιατρικούς αυτοματισμούς, εξαρτήματα εργαλειομηχανών και άλλους βαρέως τύπου σταθμούς τοποθέτησης μεταφοράς και σύσφιξης εξαιρετικά ακριβείας.

Ο περιστροφικός ενεργοποιητής οδοντωτών τροχών SOLH MSQ είναι πλήρως εναλλάξιμος με ισοδύναμα περιστροφικά τραπέζια SMC. Οδηγούμενο από τη συμμετρική δομή οδοντωτών τροχών διπλού εμβόλου, παράγει 3~4 φορές υψηλότερη ροπή και ανώτερη ακτινική και αξονική χωρητικότητα φορτίου σε σχέση με τους κυλίνδρους τύπου πτερυγίου CRQ. Δύο κατηγορίες είναι διαθέσιμες: η τυπική σειρά MSQB με ανοχή H9 και η σειρά MSQA υψηλής ακρίβειας με εφαρμογή H8 και ακρίβεια τοποθέτησης επανάληψης ±0,01 mm. Το περιστροφικό τραπέζι είναι προκατεργασμένο με οπές τοποθέτησης πείρων και οπές στερέωσης στερέωσης, καθώς και μια κεντρική διαμπερή οπή για καλωδίωση και δρομολόγηση σωλήνων. Εξοπλισμένο με βίδες ρύθμισης γωνίας διπλού άκρου για απεριόριστα ρυθμιζόμενο εύρος αιώρησης 0~190°, οι σταθερές παραλλαγές αιώρησης 90°/180° είναι προαιρετικές. Προσφέρονται δύο λύσεις απόσβεσης: στάνταρ ελαστικοί προφυλακτήρες και ενσωματωμένα υδραυλικά αμορτισέρ με επίθημα-R (L χαμηλή κινητική ενέργεια / H υψηλή κινητική ενέργεια). Οι διατάξεις διπλών σωληνώσεων περιλαμβάνουν προεπιλεγμένες θύρες τελικής όψης και μπροστινές θύρες της πλευράς Ε. Οι ενσωματωμένοι μαγνητικοί δακτύλιοι υποστηρίζουν διακόπτες καλαμιού M9BW για τη μετάδοση σημάτων ανάδρασης θέσης στο PLC. Τα μεγέθη πλαισίου κυμαίνονται από 10 έως 200, προγεμισμένα με γράσο μεγάλης διάρκειας ζωής για λειτουργία χωρίς λίπανση. Εφαρμόζεται ευρέως στην οπτική επιθεώρηση PCB, στην τοποθέτηση ακριβείας μικροτσίπ, στην αλλαγή κατεύθυνσης συσκευασίας, στην ανατροπή του τεμαχίου εργασίας εργαλειομηχανών και στις περιστροφικές αρθρώσεις άκρου μικρού χειριστή για ευρετηρίαση, αναστροφή και αυτοματισμό τοποθέτησης πολλαπλών γωνιών.

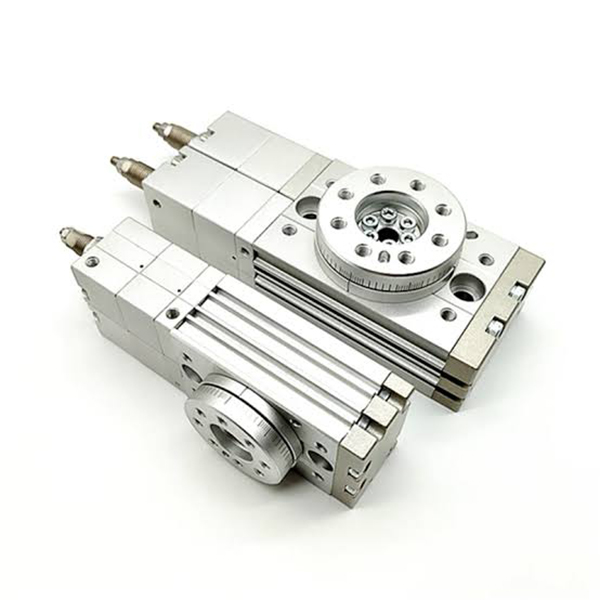

Οι πνευματικοί περιστροφικοί κύλινδροι τριών θέσεων SOLH MSZ είναι ειδικοί περιστροφικοί ενεργοποιητές σχεδιασμένοι για να επιτυγχάνουν τοποθέτηση κλειδώματος τριών σημείων (αριστερό όριο / ενδιάμεσο στοπ / δεξί όριο), επιλύοντας τον περιορισμό των συμβατικών περιστροφικών κυλίνδρων δύο θέσεων που δεν έχουν θέση στο μέσο σταθμό. Αυτή η σειρά χρειάζεται μόνο μια ηλεκτρομαγνητική βαλβίδα κεντρικής πίεσης 5/3 κατευθύνσεων για εναλλαγή πλήρους θέσης, αφαιρώντας περίπλοκα πνευματικά κυκλώματα διπλής βαλβίδας για απλοποίηση της διάταξης του συστήματος και χαμηλότερο συνολικό κόστος μηχανικής. Η ενδιάμεση θέση κλειδώματος υποστηρίζει λεπτή γωνιακή ρύθμιση ±10°, ενώ το αριστερό και το δεξί όριο διαδρομής μπορούν να ρυθμιστούν χωριστά εντός 0~95°, παρέχοντας ευέλικτη τοποθέτηση πολλαπλών γωνιών. Κατατάσσεται σε τέσσερις προδιαγραφές: βασικό MSZB, υψηλής ακρίβειας MSZA, ελαστικό buffer MSZB-R και υδραυλικό buffer MSZA-R. Η εσωτερική δομή διπλού εμβόλου διπλού ραφιού εξαλείφει αποτελεσματικά την οπισθοδρόμηση του κιβωτίου ταχυτήτων και παράγει σταθερή ροπή κατά τη συχνή εναλλαγή θέσης. Η ενσωματωμένη περιστροφική πλάκα διαθέτει δεσμευμένες οπές τοποθέτησης πείρων για άμεση εγκατάσταση του τεμαχίου εργασίας, σε συνδυασμό με μια κεντρική κούφια διαμπερή οπή για να περνάει τακτοποιημένα καλώδια και σωλήνας αέρα. Οι τυπικές αυλακώσεις πλευρικών αισθητήρων ταιριάζουν στους μαγνητικούς διακόπτες D-M9B & D-A93 για την πραγματοποίηση ανάδρασης σήματος σε πραγματικό χρόνο από τρεις σταθμούς εργασίας. Το MSZA μπορεί να υπερηφανεύεται για ακρίβεια τοποθέτησης έως ±0,02 mm, ενώ οι παραλλαγές υδραυλικού buffer απορροφούν τέλεια μεγάλη ενέργεια σύγκρουσης για περιστροφή βαρέως τύπου υψηλής ταχύτητας. Υιοθετώντας αυτολιπαινόμενο σχεδιασμό χωρίς λάδι για μακροχρόνια σταθερή λειτουργία, αυτός ο περιστροφικός κύλινδρος χρησιμοποιείται ευρέως στις διαδικασίες εκτροπής ταξινόμησης τεμαχίων εργασίας, ευρετηρίαση πολλών σταθμών, ηλεκτρονική επιθεώρηση θέσης και αυτοματοποιημένες διαδικασίες ανατροπής του τιμονιού συσκευασίας.

Ο περιστροφικός κύλινδρος διπλού εμβόλου & πινιόν SOLH HRQ περιλαμβάνει μικρο μεγέθη HRQ2/3/7 και μεσαίου προς μεγάλου μεγέθους HRQ10~HRQ200 με απείρως ρυθμιζόμενη γωνία ταλάντευσης 0~190°. Παράγει υψηλότερη ροπή και ισχυρότερη ικανότητα κάμψης/ακτινικής φόρτισης από τους περιστροφικούς ενεργοποιητές πτερυγίων. Διατίθενται τρεις διαμορφώσεις: βασικός μηχανικός προσκρουστήρας διακοπής (χαμηλού κόστους για ελαφρύ φορτίο χαμηλής ταχύτητας), -Ένας ενσωματωμένος υδραυλικός αμορτισέρ (υψηλής ταχύτητας βαρέως φορτίου ακριβής διακοπή) και -Α(S) υδραυλική έκδοση με ανοξείδωτα ακραία καπάκια για υγρά και ελαφρώς διαβρωτικά περιβάλλοντα. Το περιστροφικό τραπέζι διαθέτει κεντρική διαμπερή οπή για σωληνώσεις και καλωδίωση και πλευρικές υποδοχές αισθητήρα συμβατές με γενικούς μαγνητικούς διακόπτες καλαμιού. Τα Micro μοντέλα υιοθετούν οπές στερέωσης στο κάτω μέρος, ενώ τα μεσαία/μεγάλα μεγέθη παρέχουν κρουνούς στήριξης πολλαπλών πλευρών για ευέλικτη διάταξη. Το προγεμισμένο γράσο μεγάλης διάρκειας ζωής επιτρέπει τη λειτουργία χωρίς λίπανση. Η επιλογή απαιτεί ταυτόχρονη επαλήθευση της ροπής, του ακτινικού/αξονικού φορτίου και της ροπής κάμψης. Χρησιμοποιείται ευρέως για περιστροφική ευρετηρίαση σε σταθμούς αυτόματης συναρμολόγησης, διαλογής υλικών, κάλυψης συσκευασίας και σταθμών ανανέωσης.

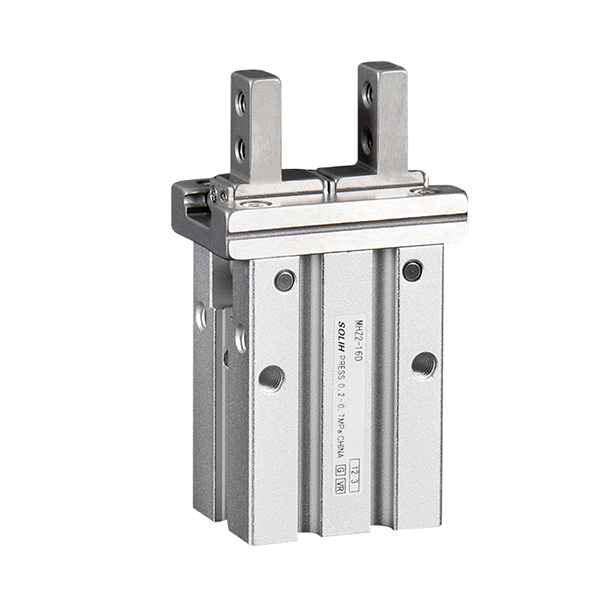

Οι παράλληλες λαβές αέρα SOLH MHZ2 τυπικής διαδρομής και μακράς διαδρομής MHZL2 είναι πλήρως εναλλάξιμες με αντίστοιχα μοντέλα SMC. Οδηγούμενοι από συμμετρικά διπλά έμβολα και γραμμικές ράγες οδήγησης ακριβείας για σύγχρονη κίνηση της σιαγόνας, παρέχουν εξαιρετικά υψηλή ακρίβεια τοποθέτησης επανάληψης ±0,01 mm με μεγέθη οπών 10/16/20/25 mm. Διατίθενται τρεις τρόποι ενεργοποίησης: D διπλής ενέργειας για μέγιστη δύναμη σύσφιξης και συνεχή μαζική παραγωγή. S απλής δράσης κανονικά ανοιχτό, το οποίο απελευθερώνει αυτόματα τα τεμάχια εργασίας κατά την κοπή με αέρα για να αποφευχθεί η σύνθλιψη σε θερμούς σταθμούς σφράγισης. C μονής δράσης κανονικά κλειστό με δύναμη συγκράτησης ελατηρίου χωρίς παροχή αέρα για την αποφυγή πτώσης του τεμαχίου εργασίας για χειρισμό ρομπότ πάνω από το κεφάλι. Μια πλήρης γκάμα εναλλάξιμων σιαγόνων (στενές, λεπτές επίπεδες, πλάγια κουμπώματα για εκτεταμένα εξαρτήματα) και πολλαπλές διατάξεις θυρών σώματος (τυπική πλευρική θύρα, τελική θύρα, αξονική θύρα ώθησης) είναι προαιρετικά. Οι ενσωματωμένοι μαγνητικοί δακτύλιοι λειτουργούν με διακόπτες καλαμιού M9BW για τη μετάδοση σημάτων ανοιχτής/κλειστής θέσης σε συστήματα αλληλομανδάλωσης PLC. Το MHZ2 διαθέτει σύντομη διαδρομή και υψηλή ταχύτητα κύκλου έως 180 cpm για μικροσκοπικά μικροσκοπικά εξαρτήματα, ενώ η MHZL2 υιοθετεί εκτεταμένες ράγες οδήγησης για μεγάλη διαδρομή ανοίγματος για να χειρίζεται καλούπια βαθιάς κοιλότητας και μεγάλες παχιές πλάκες. Όλες οι σιαγόνες, τα εξαρτήματα και οι αισθητήρες είναι διασταυρούμενα συμβατά μεταξύ των δύο σειρών. Αναπτύσσεται ευρέως για ταξινόμηση PCB και τσιπ, φόρτωση/εκφόρτωση υλικού ακριβείας, σύσφιξη συσκευασίας και μεταφορά τεμαχίου σε ρομπότ τερματικούς τελεστές σε γραμμές αυτοματισμού 3C, υλικού και συσκευασίας.

SOLH MHF2 εξαιρετικά λεπτή διπλού εμβόλου γραμμική λαβή παράλληλου αέρα είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Το εξαιρετικά επίπεδο ύψος του σώματός του είναι μόνο περίπου το ένα τρίτο του MHZ2, μειώνοντας αποτελεσματικά τη ροπή κάμψης στους τελικούς τελεστές ρομπότ. Τα μεγέθη οπών κυμαίνονται από 8 έως 32 mm. Είναι αμιγώς διπλής δράσης με ενσωματωμένες βαλβίδες γκαζιού για ρύθμιση ταχύτητας. Κάθε οπή προσφέρει τρεις παραλλαγές διαδρομής: D κοντό, D1 μεσαίο και D2 μακρύ, με επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,04~±0,05 mm. Οι αυλακώσεις αισθητήρων τεσσάρων όψεων επιτρέπουν την τοποθέτηση πολλαπλών κατευθύνσεων, συμπεριλαμβανομένης της εγκατάστασης με τρύπημα από κάτω και διαμπερής οπή. -Ο σταθερός τύπος F μονής γνάθου είναι προαιρετικός. Τα μεγάλα μεγέθη Φ25/32 υιοθετούν οδηγούς σφαιρών ανακυκλοφορίας για βελτιωμένη ακαμψία. Οι ενσωματωμένοι μαγνητικοί δακτύλιοι λειτουργούν με διακόπτες καλαμιού M9B/M9N/M9P για ανάδραση θέσης. Ιδανικό για συμπαγείς χώρους περιορισμένου ύψους, μικροσκοπικές γραμμικές μονάδες, μικρό ρομπότ EOAT, ημιαγωγό και διάταξη ακριβείας 3C. Κατά την επιλογή, το μήκος προεξοχής της σιαγόνας πρέπει να είναι περιορισμένο και η ροπή κάμψης να επαληθεύεται με συντελεστή ασφαλείας ≥1,5.

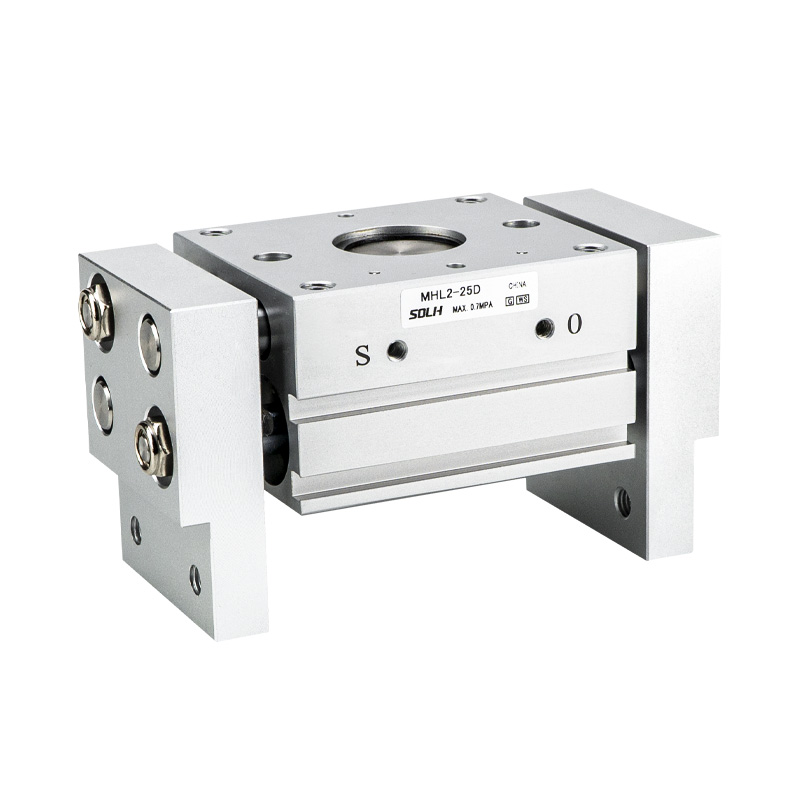

Η παράλληλη πνευματική λαβή ευρείας διαδρομής με ράφι και πινιόν SOLH MHL2 είναι πλήρως εναλλάξιμη με αντίστοιχα μοντέλα SMC. Το κιβώτιο ταχυτήτων rack & pinion διασφαλίζει τη σύγχρονη κίνηση της σιαγόνας, παρέχοντας υψηλή ακαμψία και ισχυρή δύναμη σύσφιξης, κατάλληλη τόσο για εξωτερική σύσφιξη όσο και για εσωτερική διεύρυνση της λαβής. Τα μεγέθη οπών καλύπτουν 10/16/20/25/32/40 mm με καθαρά σχεδιασμό διπλής δράσης. Κάθε οπή προσφέρει τρεις παραλλαγές διαδρομής: D κοντό, D1 μεσαίο και D2 μακρύ, με επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,1 mm. Οι ενσωματωμένες ενσωματωμένες σφραγίδες υαλοκαθαριστήρων επιτρέπουν τη σταθερή λειτουργία σε σκληρά περιβάλλοντα με σκόνη, όπως τα εργαστήρια εργαλειομηχανών. Οι αυλακώσεις αισθητήρων τεσσάρων πλευρών υποστηρίζουν ευέλικτη εγκατάσταση πολλαπλών προσανατολισμών. Τα μεγέθη 10~25 υιοθετούν τυπικές θύρες M5, ενώ το 32/40 υποστηρίζει προαιρετικά νήματα εξαγωγής G / NPT. Η αποτελεσματική δύναμη σύσφιξης μειώνεται με την εκτεταμένη προεξοχή της σιαγόνας. απαιτείται συντελεστής ασφαλείας ≥1,5 κατά τον υπολογισμό του φορτίου. Χρησιμοποιείται ευρέως για χειρισμό φύλλων, δίσκου και βαρέων τεμαχίων εργασίας, φόρτωση/εκφόρτωση εργαλειομηχανών και αυτοματισμό συσκευασίας για λαβή εξαρτημάτων μεγάλου μεγέθους.

Οι κοίλες πνευματικές αρπάγες SOLH MHS3 3 σιαγόνων και MHS4 4 σιαγόνων με σφήνα με έκκεντρο αυτό-κεντραρίσματος είναι πλήρως εναλλάξιμες με ισοδύναμα μοντέλα SMC. Το κιβώτιο ταχυτήτων με σφήνα εκκεντροφόρο κινεί το σύγχρονο κεντράρισμα της σιαγόνας, επιτυγχάνοντας επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,01 mm. Τα μεγέθη οπών κυμαίνονται από 16 έως 125 mm. Τυπική σχεδίαση διπλής ενέργειας (D), με προαιρετικές εκδόσεις κανονικής κλειστής λειτουργίας μονής δράσης (C) / κανονικά ανοιχτού (E) ελατηρίου επιστροφής. Η κεντρική κοίλη διαμπερής οπή επιτρέπει τη δρομολόγηση των σωλήνων αέρα, των ακίδων εξαγωγής και των οπτικών ινών, υποστηρίζοντας τόσο την εξωτερική σύσφιξη όσο και την εσωτερική διευρυνόμενη λαβή. Τρεις σιαγόνες MHS3 που βρίσκονται σε ομοιόμορφη απόσταση παρέχουν ανώτερη ομοαξονικότητα, ιδανική για άξονες, δίσκους και τεμάχια εργασίας σε σχήμα δακτυλίου. Οι ορθογώνια διατεταγμένες τέσσερις σιαγόνες του MHS4 παρέχουν σταθερό περιορισμό για τετράγωνα, ορθογώνια και ακανόνιστα επίπεδα μέρη για αποφυγή κλίσης. Οι ενσωματωμένοι μόνιμοι μαγνήτες είναι συμβατοί με τους μαγνητικούς διακόπτες της σειράς M9BW. Το συμπαγές σώμα χαμηλού προφίλ ταιριάζει τέλεια με τους τελικούς τελεστές ρομπότ. Οι παραλλαγές παραγώγων περιλαμβάνουν MHSJ3 που προστατεύεται από τη σκόνη και εκτεταμένο κοίλο MHSH3. Εφαρμόζεται ευρέως στη φόρτωση/εκφόρτωση εργαλειομηχανών, στην τοποθέτηση πρέσας ρουλεμάν, στο χειρισμό κυκλικών και τετράγωνων εξαρτημάτων 3C και στην ομόκεντρη συναρμολόγηση σωληνοειδών τεμαχίων.

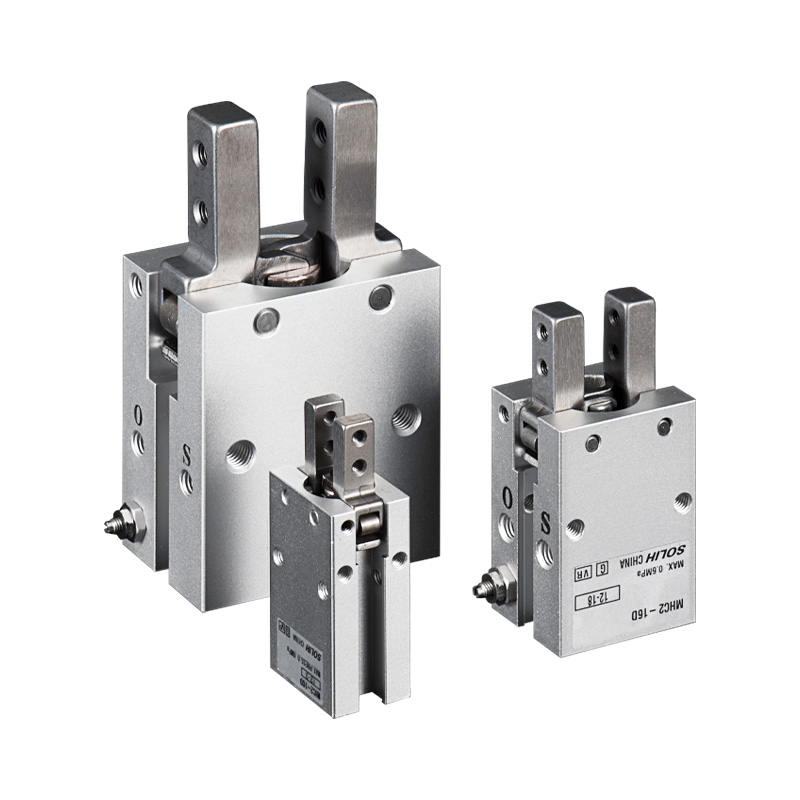

Η πνευματική λαβή γωνιακής αιώρησης τύπου pivot SOLH MHC2 είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Ένας μηχανισμός βραχίονα παλινδρόμησης οδηγεί τις σιαγόνες να περιστρέφονται γύρω από τον κάτω άξονα με μέγιστη γωνία αιώρησης μονής σιαγόνας 30°, που διαφέρει από τις γραμμικά κινούμενες παράλληλες αρπάγες MHZ2. Τα μεγέθη οπών καλύπτουν 6/10/16/20/25 mm, διαθέσιμα σε παραλλαγές D διπλής δράσης και S απλής δράσης κανονικά ανοιχτές (χωρίς κανονικά κλειστή έκδοση NC). Οι ενσωματωμένες βαλβίδες γκαζιού μονής κατεύθυνσης επιτρέπουν την άμεση ρύθμιση της ταχύτητας. Οι προεγκατεστημένοι μαγνητικοί δακτύλιοι συνεργάζονται με διακόπτες καλαμιού M9BW για τη μετάδοση σημάτων κατάστασης σιαγόνων στα συστήματα PLC. Το συμπαγές σώμα χαμηλού προφίλ είναι ιδανικό για σύσφιξη εξωτερικής περιτύλιξης σε εξοπλισμό με περιορισμένο χώρο σε βάθος. Λόγω της αρχής του μοχλού, η αποτελεσματική ροπή σύσφιξης πέφτει απότομα με εκτεταμένα εξαρτήματα. Η επαλήθευση φορτίου με βάση το μήκος της προεξοχής της σιαγόνας είναι υποχρεωτική κατά την επιλογή. Εφαρμόζεται ευρέως για εξωτερική σύσφιξη πλαστικών περιβλημάτων 3C, καπακιών μπουκαλιών και σωληνοειδών μικρών εξαρτημάτων, πλευρική τροφοδοσία και τοποθέτηση για μικροσκοπικούς τελικούς ρομπότ. Οι παράλληλες αρπάγες MHZ2 συνιστώνται για εφαρμογές που απαιτούν κεντραρισμένη λαβή υψηλής ακρίβειας, μεγάλα φορτία εξαρτημάτων ή λειτουργία συγκράτησης απενεργοποίησης.
