Κύλινδρος αέρα

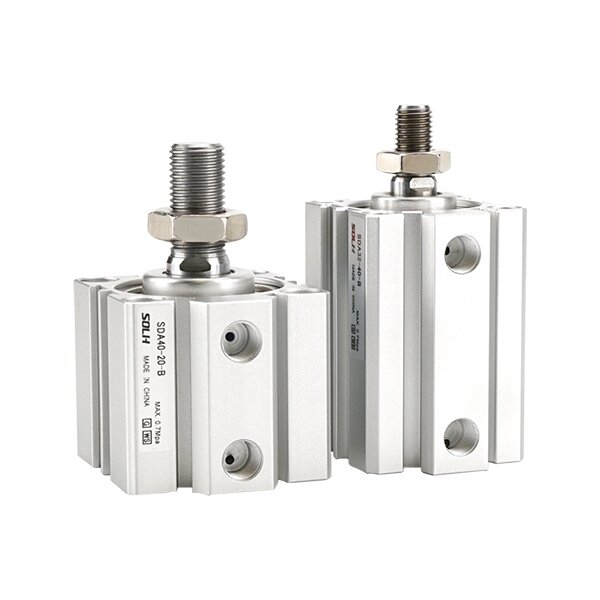

Ο τετράγωνος εξαιρετικά λεπτός συμπαγής κύλινδρος SOLH SDA είναι ένας οικονομικός συμπαγής πνευματικός ενεργοποιητής. Το μήκος του αμαξώματος του είναι μόνο 1/2~1/3 των τυπικών κυλίνδρων ράβδου σύνδεσης και υποστηρίζει την ενσωματωμένη εγκατάσταση για εξοικονόμηση χώρου. Οι διαστάσεις τοποθέτησης είναι εναλλάξιμες με τις σειρές Airtac ACQ και SMC CQ2. Προσφέρει ολοκληρωμένες παραλλαγές: διπλής δράσης, επαναφοράς μονής ελατηρίου SSA/STA, διπλή ράβδος SDAD, ρυθμιζόμενη διαδρομή SDAJ και μοντέλα με μαγνήτη SDAS. Οι ενσωματωμένοι λαστιχένιοι προφυλακτήρες και στα δύο άκρα απορροφούν τους κραδασμούς και μειώνουν τον θόρυβο. Η σφράγιση χαμηλής τριβής που αποθηκεύεται σε γράσο επιτρέπει τη μακροχρόνια λειτουργία χωρίς λάδια. Μεγέθη οπών φ12~100mm, κατάλληλα για ώθηση μικρής διαδρομής, σύσφιξη και τοποθέτηση, ευρέως εφαρμοσμένη σε αυτοματισμούς 3C, μηχανήματα συσκευασίας και εξαρτήματα ως οικονομική λύση για εξοπλισμό περιορισμένου χώρου.

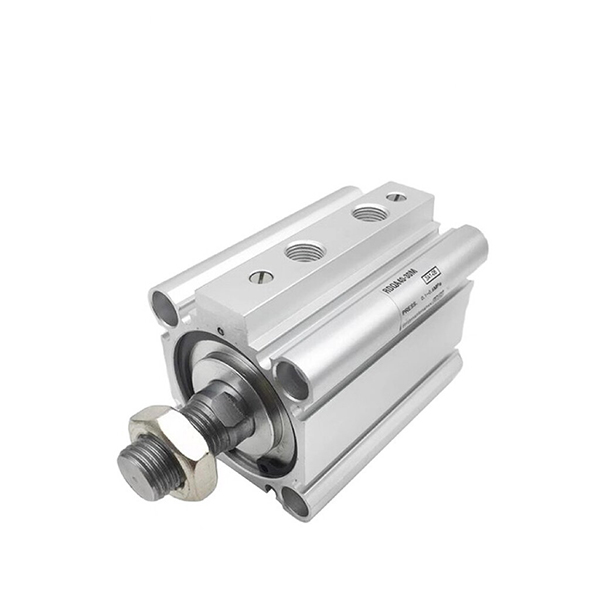

Ο λεπτός κύλινδρος SOLH RQ είναι εναλλάξιμος με τη σειρά SMC RQ/RDQ. Υιοθετεί την καινοτόμο ενσωματωμένη δομή μαξιλαριού αέρα χωρίς δακτύλιο με 3 φορές ικανότητα απορρόφησης ενέργειας από ελαστικό buffer CQ2 και 50% χαμηλότερο θόρυβο λειτουργίας. Η εξαιρετικά λεπτή τετράγωνη κάννη είναι 20% πιο κοντή από τους συμβατικούς λεπτούς κυλίνδρους με μαξιλάρι αέρα και οι διαστάσεις τοποθέτησης ταιριάζουν σε CQ2 και CQS για άμεση αντικατάσταση αναβάθμισης. Οι παραλλαγές καλύπτουν μη μαγνητικό RQ, RDQ εξοπλισμένο με μαγνήτη και RLQ με δυνατότητα κλειδώματος για κατακόρυφο φορτίο κατά της πτώσης. Κατάλληλο για συνεχή παλινδρόμηση υψηλής ταχύτητας στα 50~500mm/s. Μεγέθη οπών φ20~100mm και υποστηρίζει λειτουργία χωρίς λάδι. Χρησιμοποιείται ευρέως σε αυτοματισμούς φόρτωσης/εκφόρτωσης υψηλού κύκλου, σύσφιξης και τοποθέτησης ακριβείας που απαιτεί χαμηλή πρόσκρουση και χαμηλό θόρυβο.

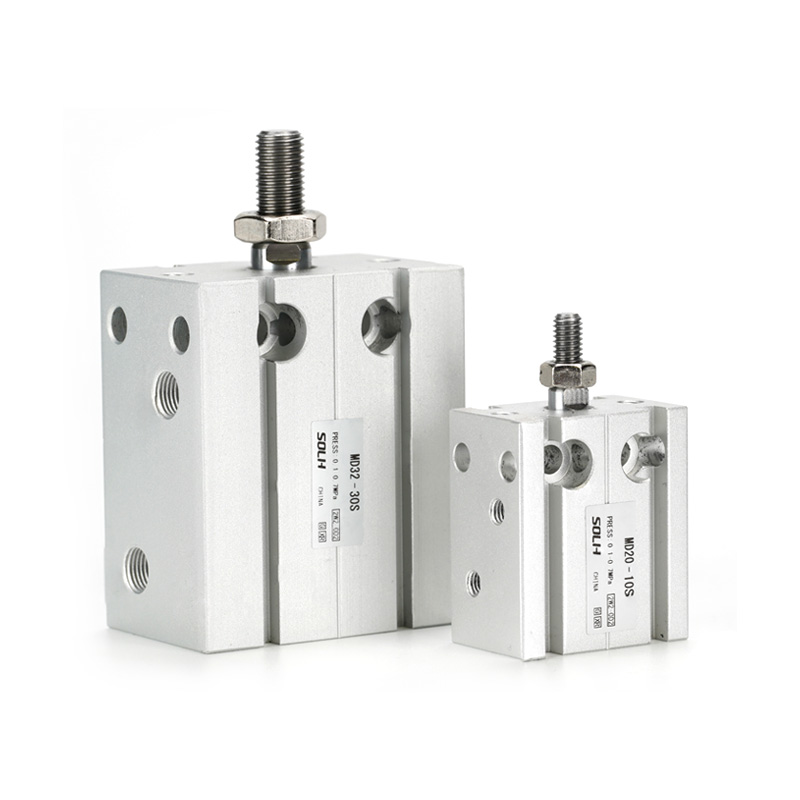

Ο συμπαγής κύλινδρος πολλαπλών θέσεων ελεύθερης τοποθέτησης SOLH MD είναι εξοπλισμένος με τρύπες στήριξης στις έξι πλευρές του σώματος του μπλοκ για τοποθέτηση χωρίς βραχίονα σε οποιαδήποτε γωνία, 30%~50% λεπτότερος από τους τυπικούς στρογγυλούς κυλίνδρους για να ταιριάζει σε στενή διάταξη εξοπλισμού υψηλής πυκνότητας. Πέντε υπομοντέλα καλύπτουν όλους τους τρόπους λειτουργίας: τυπικό MD διπλής ενέργειας μονής ράβδου, MSD μονής δράσης μονής ράβδου (έκταση ελατηρίου) / MTD (ανάσυρση ελατηρίου), MDD διπλής ράβδου αντιστρεπτικής και MDJ διπλής ράβδου με δυνατότητα ρύθμισης διαδρομής. Τα μεγέθη οπών κυμαίνονται από 6 έως 32 mm με τυπικές διαδρομές 5~60 mm. Κάθε μονάδα διαθέτει ενσωματωμένο μπροστινό ελαστικό buffer και διπλές πλευρικές υποδοχές για μαγνητικούς αισθητήρες. Το επίθημα-S σημαίνει ενσωματωμένο μόνιμο μαγνήτη συμβατό με διακόπτες καλαμιού CMSH/DMSH. Η ράβδος εμβόλου υιοθετεί ενσωματωμένο αυτολιπαινόμενο δακτύλιο για ομαλή λειτουργία χωρίς λάδια. Οι παραλλαγές διπλής ράβδου εξαλείφουν την πλευρική εκτροπή από τα φορτία μετατόπισης, ενώ το MDJ διαθέτει πίσω βίδα ρύθμισης για ευέλικτη λεπτομέρεια διαδρομής. Εφαρμόζεται ευρέως σε ελαφρού τύπου σύσφιξη, εκτίναξη, πτύχωση και ακριβή τοποθέτηση μινιατούρων σε μηχανήματα 3C, ημιαγωγών και γενικών μικρών αυτοματισμών.

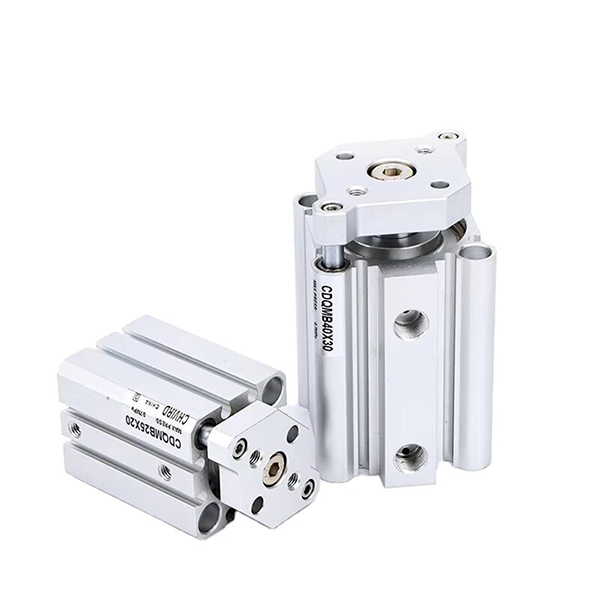

Ο καθοδηγούμενος λεπτός κύλινδρος υψηλής ακαμψίας SOLH CQM είναι εναλλάξιμος με το SMC CQM/CDQM. Χτισμένο σε λεπτή δομή κυλίνδρου CQ2 με ενσωματωμένες παράλληλες διπλές ράβδους οδήγησης, διατηρεί το ίδιο μήκος σώματος με το CQ2 και εξαλείφει την ανάγκη για εξωτερικούς οδηγούς. Η αντίσταση πλευρικού φορτίου του είναι 2~4 φορές υψηλότερη από τους τυπικούς κυλίνδρους CQ2, με ανοχή περιστροφής ράβδου εμβόλου ≤±0,2°. Οι παραλλαγές περιλαμβάνουν μη μαγνητικό CQM, CDQM εξοπλισμένο με μαγνήτη και μοντέλο μεγάλης διάρκειας ζωής CQM-XB24. Εφοδιασμένο με ελαστικούς προφυλακτήρες και στα δύο άκρα και υποστηρίζει λειτουργία χωρίς λάδι. Μεγέθη οπών φ12~100mm, διαστάσεις τοποθέτησης συμβατές με CQ2/CQS. Ιδανικό για ώθηση ακριβείας μικρής διαδρομής και σύσφιξη στερέωσης με μετατόπιση φορτίου στον αυτοματισμό συναρμολόγησης ηλεκτρονικών.

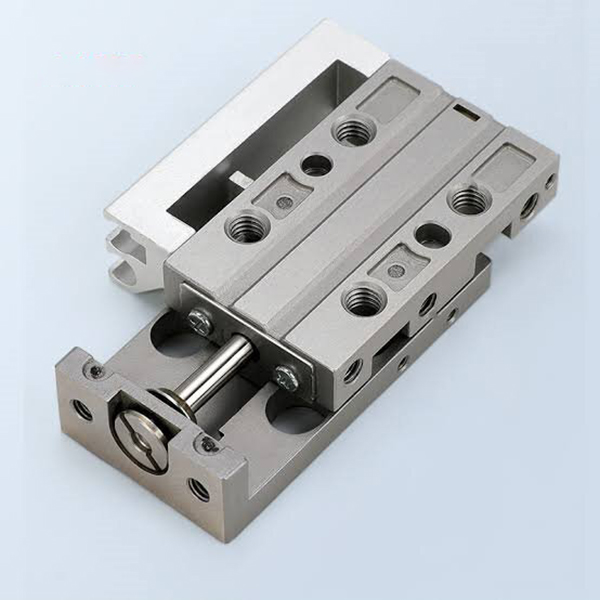

Το εξαιρετικά συμπαγές πνευματικό συρόμενο τραπέζι υψηλής ακρίβειας SOLH MXJ είναι εναλλάξιμα με τη σειρά SMC MXJ. Εξοπλισμένο με ενσωματωμένο γραμμικό οδηγό σφαιρών από ανοξείδωτο χάλυβα, επιτυγχάνει ακρίβεια παραλληλισμού 0,005mm και ακρίβεια επαναλαμβανόμενης τοποθέτησης ±0,01mm. Το εξαιρετικά λεπτό ελαφρύ σώμα υποστηρίζει στήριξη τριών όψεων στο επάνω, το κάτω και το πλάι, 30%~50% μικρότερο από τα συρόμενα τραπέζια MXQ. Μεγέθη οπών φ4,5~16mm, εξοπλισμένα με λαστιχένια προστατευτικά διπλού άκρου και προαιρετικούς μεταλλικούς περιοριστές για ρυθμιζόμενη διαδρομή 0~5mm. Ο συμμετρικός σχεδιασμός επιτρέπει την εναλλαγή σωλήνων και αισθητήρων αριστερά-δεξιά, κατάλληλη για καθαρά περιβάλλοντα χωρίς λάδια. Ικανό για σταθερή κίνηση μικρής διαδρομής υψηλής συχνότητας, ευρέως υιοθετημένο για γραμμική κίνηση σε επίπεδο micron σε μικροχειρισμό 3C, οπτική επιθεώρηση, μικροσκοπική συναρμολόγηση και συμπαγή εξοπλισμό ιατρικού αυτοματισμού.

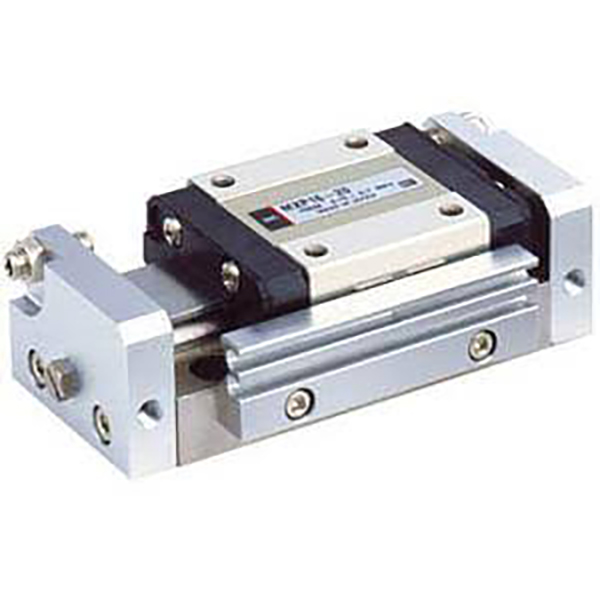

Πνευματικό συρόμενο τραπέζι εξαιρετικά υψηλής ακρίβειας SOLH MXP είναι εναλλάξιμα με τη σειρά SMC MXP. Υιοθετεί ενσωματωμένο σώμα από ανοξείδωτο μαρτενσιτικό χάλυβα και ενσωματωμένο γραμμικό οδηγό σφαιρών, επιτυγχάνοντας παραλληλισμό διαδρομής 0,004mm, σφάλμα περιστροφής έως ±0,03° και ακρίβεια επαναλαμβανόμενης τοποθέτησης ±0,01mm. Το εξαιρετικά στενό συμπαγές σώμα είναι 10%~20% πιο λεπτό από τα μοντέλα MXJ, υποστηρίζοντας τοποθέτηση σε τρεις πλευρές και δυνατότητα αλλαγής αξονικής/πλευρικής σωληνώσεων. Μεγέθη οπών φ6~16mm εξοπλισμένα με τυπικά ελαστικά προστατευτικά, προαιρετικούς μεταλλικούς περιοριστές και υδραυλικούς προσκρουστήρες διαθέσιμα για φ8 και άνω. Υποστηρίζει καθαρό περιβάλλον χωρίς λάδι και σταθερή παλινδρόμηση υψηλής συχνότητας. Ιδανικό για σταθμούς αυτοματισμού περιορισμένου χώρου που απαιτούν αυστηρή ακρίβεια κίνησης, όπως οπτική επιθεώρηση, συγκόλληση τσιπ, συναρμολόγηση μικροεξαρτημάτων και ιατρικό εξοπλισμό υψηλής ποιότητας.

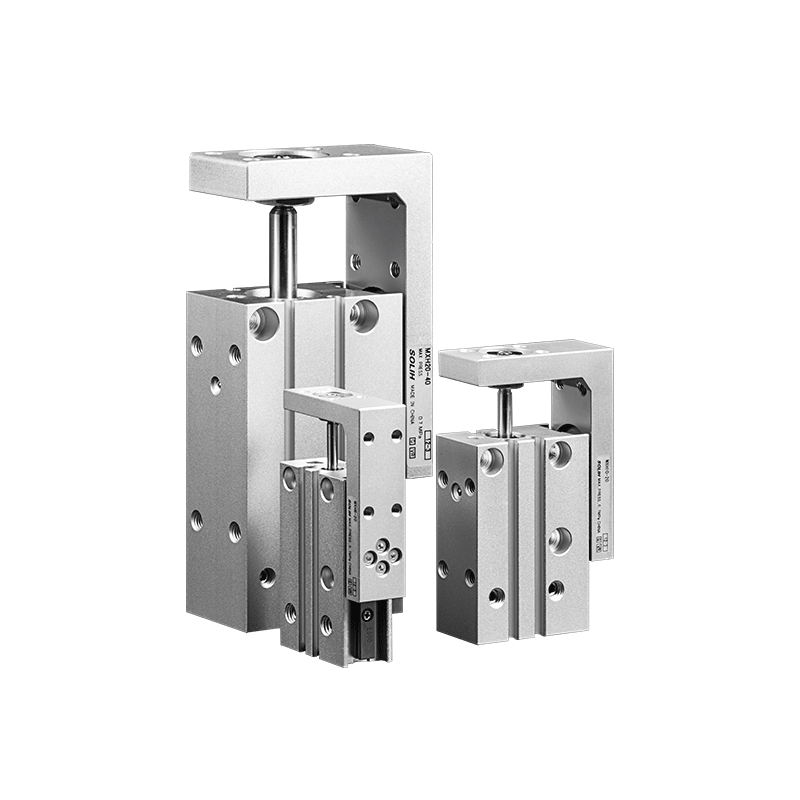

Το στενό συμπαγές πνευματικό συρόμενο τραπέζι SOLH MXH είναι εναλλάξιμα με τη σειρά SMC MXH. Οδηγούμενο από διπλό έμβολο και εξοπλισμένο με κυκλοφορητή σφαιρική ράγα οδήγησης, υιοθετεί εξαιρετικά στενό σώμα κατάλληλο για πυκνή διάταξη δίπλα-δίπλα. Διαθέτει εξαιρετική ικανότητα αντιστάθμισης και αντιστρεπτικής ικανότητας με επιτρεπόμενη ροπή περίπου 6 φορές από τις παραδοσιακές διαφάνειες MXU, ακρίβεια τοποθέτησης επαναλαμβανόμενης θέσης ±0,02 mm και μέγιστη τυπική διαδρομή έως 60 mm. Υποστηρίζει τοποθέτηση 4 κατευθύνσεων και σωληνώσεις 3 πλευρών, διαθέτει ενσωματωμένο μαγνήτη συμβατό με διάφορους μαγνητικούς διακόπτες, ελαστικούς προσκρουστήρες διπλού άκρου και επιτρέπει τη συνεχή λειτουργία χωρίς λάδια. Μεγέθη οπών φ6~20mm, χρησιμοποιούνται ευρέως για μεταφορά μακράς διαδρομής υψηλής συχνότητας μέσης ακρίβειας εξαρτημάτων 3C και μικρών πλαστικών εξαρτημάτων υπό πρόβολο ή μονόπλευρο φορτίο σε εξοπλισμό αυτοματισμού περιορισμένου χώρου.

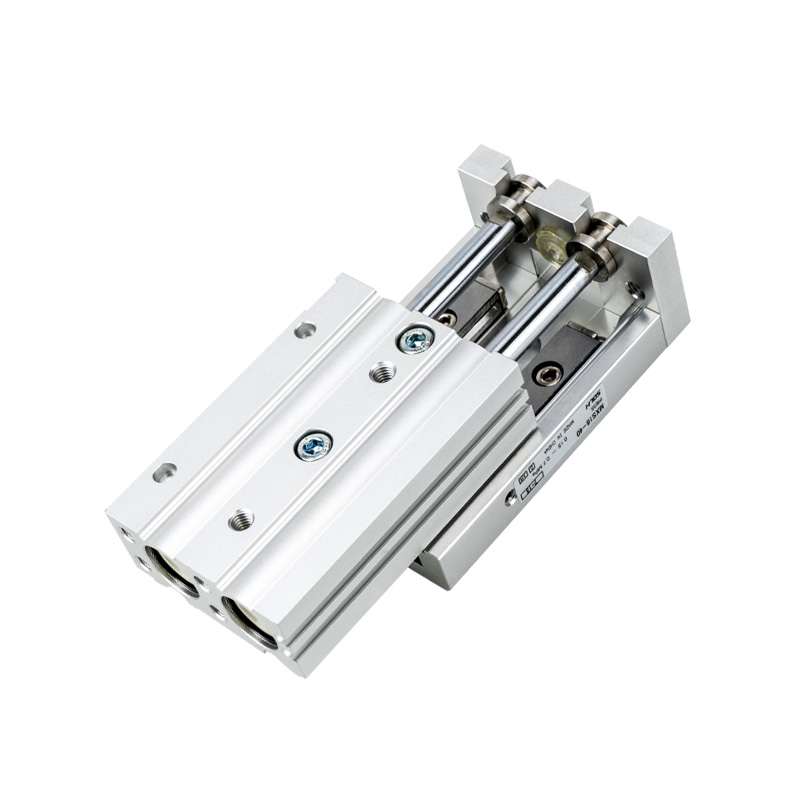

Το ενσωματωμένο πνευματικό συρόμενο τραπέζι υψηλής ακαμψίας SOLH MXS είναι πλήρως εναλλάξιμα με τη σειρά SMC MXS. Υιοθετεί ράγες οδήγησης διπλού εμβόλου και προφορτωμένες ράγες οδηγού εγκάρσιου κυλίνδρου για κίνηση μηδενικού διάκενου, προσφέροντας διπλάσια ώθηση από μονοκύλινδρους ολισθητήρες με την ίδια οπή και επαναλαμβανόμενη ακρίβεια τοποθέτησης έως ±0,01 mm. Η εξαιρετικά λεπτή ενσωματωμένη δομή εξοικονομεί 30%~50% χώρο εγκατάστασης σε σύγκριση με τα σετ διαχωρισμού κυλίνδρων συν εξωτερικών οδηγών. Υποστηρίζεται η τοποθέτηση σε τρεις όψεις με οπές πείρου τοποθέτησης (κάτω, πλάγια και αξονική). Μεγέθη οπών φ6~25mm με τυπικές διαδρομές 10~150mm, προαιρετικοί ρυθμιστές διαδρομής 0~5mm. Ο ενσωματωμένος μαγνήτης ταιριάζει με μαγνητικούς διακόπτες και επιτρέπει τη λειτουργία χωρίς λάδι. Χρησιμοποιείται ευρέως για γραμμική μεταφορά υψηλής ακαμψίας, υψηλής ακρίβειας σε ημιαγωγούς, συναρμολόγηση ακριβείας 3C και σταθμούς ευθυγράμμισης οπτικών εξαρτημάτων.

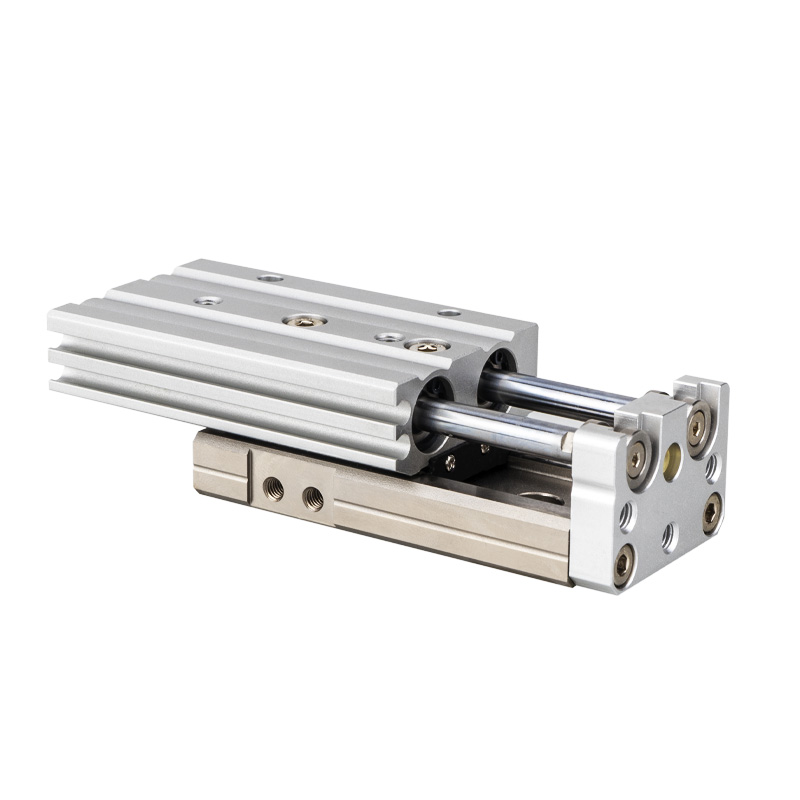

Το οικονομικό πνευματικό συρόμενο τραπέζι SOLH MXQ είναι εναλλάξιμα με τη σειρά SMC MXQ. Υιοθετεί την οδήγηση διπλού εμβόλου και τη μη προφορτωμένη ράγα ανακυκλοφορίας σφαιρών, κατασκευασμένη ως μια εξαιρετικά λεπτή, ελαφριά ενσωματωμένη μονάδα με χαμηλότερο ύψος και ελαφρύτερο βάρος από το MXS, επιτυγχάνοντας επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,02 mm. Διατίθεται στήριξη τριών όψεων με οπές πείρου τοποθέτησης (κάτω, πλάγια και αξονική). Μεγέθη οπών φ6~25mm, τυπικές διαδρομές 10~150mm, προαιρετικοί ρυθμιστές διαδρομής 0~5mm. Ο ενσωματωμένος μαγνήτης ταιριάζει με μαγνητικούς διακόπτες και υποστηρίζει λειτουργία χωρίς λάδι. Ως οικονομικός βασικός γραμμικός ενεργοποιητής, ταιριάζει σε έργα που είναι ευαίσθητα στον προϋπολογισμό και χρησιμοποιείται ευρέως για μεταφορά ελαφρού φορτίου υψηλής συχνότητας μικρών ηλεκτρονικών και πλαστικών εξαρτημάτων και αυτοματοποιημένων γραμμών συναρμολόγησης τυπικής ακρίβειας.
