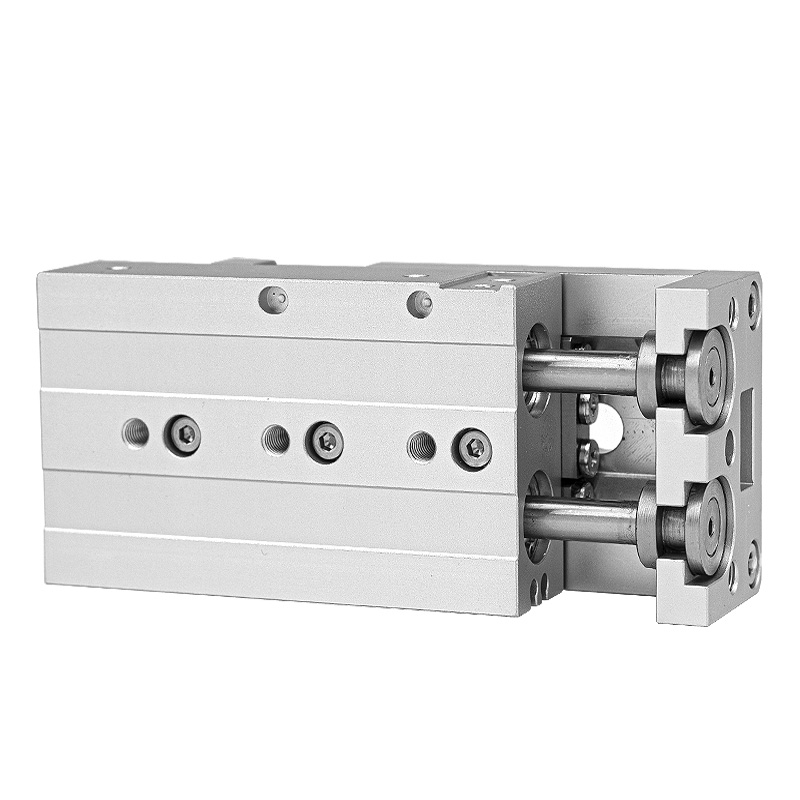

Κύλινδρος ολίσθησης ακριβείας διπλού άξονα σειράς HLS / HLSL (Τύπος οδηγού διασταυρούμενου κυλίνδρου)

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Ο κύλινδρος ολίσθησης ακριβείας διπλού άξονα σειράς SOLH HLS / HLSL υιοθετεί τον γραμμικό οδηγό εγκάρσιας κυλίνδρου ως εξάρτημα οδήγησης πυρήνα. Σε σύγκριση με τους κυλίνδρους ολίσθησης σφαιρών ανακυκλοφορίας HLQ, προσφέρει πολύ μεγαλύτερη ακαμψία, ανώτερη ακρίβεια τοποθέτησης επαναλήψεων και ισχυρότερη αντίσταση σε έκκεντρα πλευρικά φορτία, ταιριάζοντας απόλυτα με τις διαδικασίες συναρμολόγησης βαρέως φορτίου, εξαιρετικά ακριβείας και αυτοματισμού θέσης.

Ταξινόμηση σειρών: HLS VS HLSL

     -- Τυπικός τύπος HLS: Σώμα κυλίνδρου τοποθετημένο στη μία πλευρά του φορείου ολίσθησης, συμπαγές συνολικό πλάτος. Κατάλληλο για περιορισμένο χώρο εγκατάστασης, συνθήκες μεσαίου-μικρού φορτίου χωρίς εμφανές έκκεντρο φορτίο μετατόπισης.

     -- Συμμετρικός τύπος HLSL: Κύλινδρος κεντραρισμένος μεταξύ δύο παράλληλων εγκάρσιων οδηγών κυλίνδρων, ομοιόμορφη κατανομή δύναμης, πολύ βελτιωμένη ακαμψία και βαρύ φορτίο. Πρώτη επιλογή για βαρύ φορτίο, έκκεντρο φορτίο και σενάρια εργασίας εξαιρετικά υψηλής ακρίβειας.

Βασικός Πίνακας Τεχνικών Προδιαγραφών

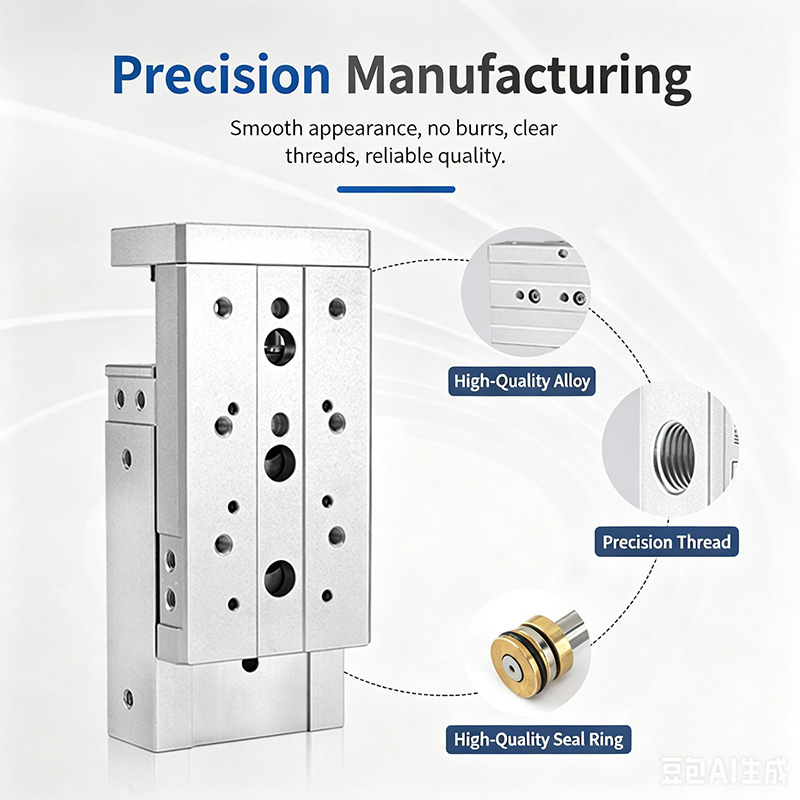

Δομικά & Βασικά Πλεονεκτήματα Απόδοσης

  1. Γραμμικός οδηγός Cross Roller (Σχεδίαση επαφής γραμμής κυλίνδρων)

     -- Η δομή ρουλεμάν επαφής γραμμής παρέχει εξαιρετική ακαμψία, εξαιρετική ευθύτητα και ακρίβεια κατά της περιστροφής, ισχυρή αντίσταση κρούσης και σταθερή λειτουργία υπό βαρύ φορτίο. Ενσωματωμένος μονοκόμματος οδηγός φορείου με εξαιρετικά χαμηλή τριβή, εξαιρετικά ομαλή κίνηση και εκτεταμένο κύκλο σέρβις.

  2. Ενσωματωμένη Πλωτή άρθρωση

    -- Η ελαστική πλωτή σύνδεση μεταξύ ράβδου εμβόλου και ολισθαίνουσας πλατφόρμας αντισταθμίζει την πλευρική δύναμη και την έκκεντρη ροπή, αποφεύγοντας την εκτροπή της ράβδου του εμβόλου και τη ζημιά υπερφόρτωσης.

  3. Διπλές παράλληλες ράβδοι εμβόλου

    -- Έξοδος διπλής ώθησης, εξαιρετική απόδοση κατά της στρέψης, διατηρεί υψηλή ακρίβεια τοποθέτησης σε κατάσταση φόρτισης.

  4. Πολυκατευθυντική Universal Mounting

     -- Επεξεργασμένες οπές στερέωσης με κρουνό στο κάτω, μπροστινό και πλαϊνές επιφάνειες για εγκατάσταση 3 κατευθύνσεων. τρύπες πείρων εντοπισμού ακριβείας προκατεργασμένες στη βάση για γρήγορη ακριβή τοποθέτηση.

  5. Επιφάνειες στήριξης εργαλείων 3 πλευρών

     -- Χτυπημένες οπές στερέωσης εξαρτήματος στο επάνω μέρος και στην μπροστινή όψη ολίσθησης, εντοπισμός οπών καρφίτσας στο επάνω επίπεδο του ολισθητήρα για να εγγυηθεί επαναλαμβανόμενη ακρίβεια τοποθέτησης στροφέων.

  6. Προκατεργασμένες αυλακώσεις εγκατάστασης αισθητήρα

     -- Τυπικές συρόμενες υποδοχές στην πλευρά του κυλίνδρου για ευέλικτη εγκατάσταση και ρύθμιση θέσης μαγνητικών διακοπτών.

  7. Διαφοροποιημένες επιλογές προσωρινής αποθήκευσης και περιορισμού διακοπής

     -- Το σταθερό buffer αέρα, το ρυθμιζόμενο buffer αέρα (A/AS/AF), το υδραυλικό buffer αμορτισέρ (B/BF) και τα πολλαπλά εξωτερικά μηχανικά μπλοκ στοπ είναι προαιρετικοί συνδυασμοί.

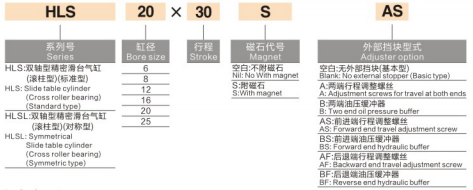

Τυπικός κανόνας ονομασίας μοντέλου

  1. Παράδειγμα μοντέλου: HLS20×30SAS

     -- HLS = Τυπική σειρά πλευρικών κυλίνδρων. HLSL = Συμμετρική κεντραρισμένη σειρά υψηλής ακαμψίας

     -- 20 = Διάμετρος οπής κυλίνδρου (mm)

     -- 30 = Ονομαστικό μήκος διαδρομής (mm)

     -- S = Ενσωματωμένος μόνιμος μαγνητικός δακτύλιος (τυπική εργοστασιακή διαμόρφωση)

     -- A = Ρυθμιζόμενος προσκρουστήρας αέρα και στα δύο άκρα

        AS = Ρυθμιζόμενος απομονωτήρας αέρα μόνο στο άκρο της εμπρόσθιας διαδρομής

        AF = Ρυθμιζόμενο buffer αέρα μόνο στο τέλος της διαδρομής επιστροφής

     -- B = ρυθμιστικό υδραυλικού λαδιού και στα δύο άκρα

        BF = Προσκρουστήρας υδραυλικού λαδιού μόνο στο τέλος της διαδρομής επιστροφής

Πίνακας ώθησης θεωρητικής εξόδου (Μονάδα: N)

Οδηγίες επιλογής και τυπικά σενάρια εφαρμογής

  1. Προτάσεις επιλογής

     -- Τυπικό μοντέλο HLS: Συμπαγής χώρος εγκατάστασης, μεσαίο-μικρό φορτίο, χωρίς εμφανές έκκεντρο φορτίο μετατόπισης

     -- HLSL Symmetrical Model: Επιλογή προτεραιότητας για βαρύ φορτίο, έκκεντρο πλευρικό φορτίο, εξαιρετικά υψηλή ακαμψία και απαιτήσεις τοποθέτησης εξαιρετικά ακριβείας

  2. Τυπικές Βιομηχανικές Εφαρμογές

     -- Σταθμοί συναρμολόγησης ακριβείας, αυτόματης τοποθέτησης, πνευματικής σύσφιξης και μεταφοράς αντικειμένων εργασίας

     -- Γραμμές παραγωγής ημιαγωγών & ηλεκτρονικών αυτοματισμών

     -- Όργανα επιθεώρησης δοκιμών υψηλής ακρίβειας, εξοπλισμός ιατρικού αυτοματισμού, μηχανισμοί στερέωσης εργαλειομηχανών

Περίληψη μίας πρότασης

     Ο κύλινδρος ολίσθησης διπλού άξονα SOLH HLS/HLSL υιοθετεί εγκάρσιο κυλινδρικό οδηγό γραμμής επαφής υψηλής ακαμψίας με διπλές τυπικές/συμμετρικές παραλλαγές, εξοπλισμένο με προαιρετικό προσκρουστήρα αέρα/υδραυλικό και αντι-έκκεντρο πλωτό σχεδιασμό, τον κορυφαίας ποιότητας βαρέως τύπου υπερ-ακριβή ιατρικό εξοπλισμό για γραμμικό ενεργοποιητή ημιαγωγού υψηλής ακρίβειας.
