Περιστροφικός πίνακας ενεργοποιητή Rack & Pinion Series MSQ (Τεχνολογία SOLH Richge)

Μάρκα:SOLH της Richge Technology

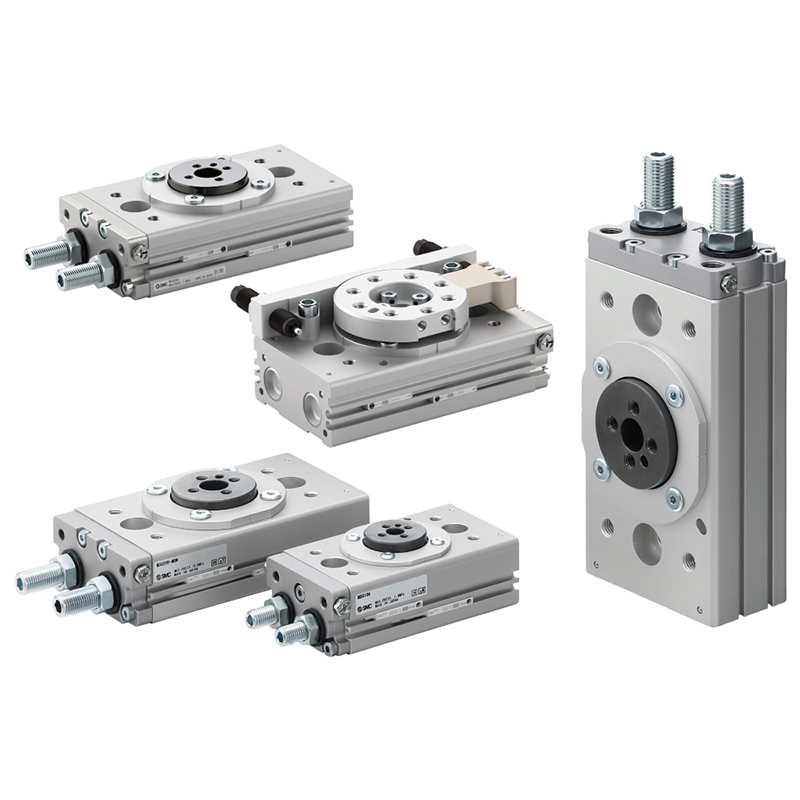

Επισκόπηση προϊόντος

     Η σειρά SOLH MSQ υιοθετεί συμμετρική δομή οδήγησης διπλού εμβόλου με ράφι και γρανάζι, χωρισμένη σε δύο υποσειρές: τυπική ποιότητα MSQB και ποιότητα υψηλής ακρίβειας MSQA. Διαθέτει ενσωματωμένο κυκλικό τραπέζι στήριξης με κεντρική κοίλη οπή, γωνία αιώρησης συνεχώς ρυθμιζόμενη από 0~190°.

Το συμμετρικό γρανάζι-πινιόν διπλού εμβόλου προσφέρει 3~4 φορές μεγαλύτερη ροπή εξόδου και ανώτερη ακτινική/αξονική χωρητικότητα φορτίου σε σύγκριση με τους περιστροφικούς κυλίνδρους CRQ τύπου πτερυγίου. Δύο διαθέσιμες επιλογές απορρόφησης κραδασμών: ενσωματωμένο ελαστικό buffer ή ενσωματωμένο υδραυλικό buffer. Η διάταξη διπλής θύρας αέρα (τελική όψη / πλευρική πρόσοψη) απλοποιεί τη διάταξη σωλήνων. συμβατοί μαγνητικοί διακόπτες καλαμιού για ανάδραση σήματος περιστροφικής θέσης. Χρησιμοποιείται ευρέως για αυτοματοποιημένη ευρετηρίαση, αναστροφή τεμαχίου και σταθμούς ακριβείας τοποθέτησης.

Πίνακας ταξινόμησης και επιλογής σειράς (Ακρίβεια + αντιστοίχιση buffer)

Πλήρεις κανόνες κωδικοποίησης μοντέλου

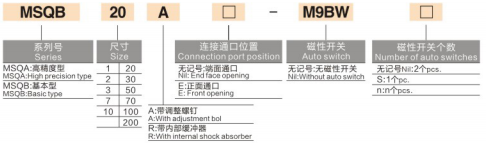

  1. Κανόνας κωδικοποίησης 1: MSQB20A-□-M9BW-□

     Παράδειγμα: MSQB20A-M9BW

     -- MSQB / MSQA: Αναγνωριστικό σειράς

        MSQB = Τυπική βασική σειρά. MSQA = Σειρά υψηλής ακρίβειας

     -- 20: Μέγεθος πλαισίου (διαθέσιμο: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A/R: Ρύθμιση γωνίας & κωδικός buffer

        A = Διπλές βίδες ρύθμισης γωνίας άκρου. R = Ενσωματωμένο υδραυλικό αμορτισέρ. χωρίς επίθημα = μόνο ελαστικό buffer

     -- Μεσαίο κουτί: Θέση αερολιμένα

        Κενό = Αεροπορικές θύρες τελικής όψης. E = Πλαϊνές μπροστινές θύρες αέρα

     -- M9BW: Μοντέλο μαγνητικού διακόπτη

        Κενό = Χωρίς μαγνητικό διακόπτη. Συμβατός γενικός αισθητήρας καλαμιού M9BW / M9BL

     -- Τελευταίο κουτί: Ποσότητα μαγνητικού διακόπτη

        Κενό = Standard 2 τεμ. S = Μονό τεμάχιο. Προσαρμοσμένη φιγούρα = προσαρμοσμένη ποσότητα

  2. Κανόνας κωδικοποίησης 2: MSQB10L2-□-M9BW-□-□

     Παράδειγμα: MSQB10L2-M9BW

     -- MSQB: Τυπική σειρά. μέγεθος πλαισίου 10/20/30/50

     -- L / H: Υδραυλικό buffer βαθμού κινητικής ενέργειας (μόνο για την υδραυλική έκδοση R)

        L = Υδραυλικό buffer χαμηλής κινητικής ενέργειας. H = Υδραυλικό buffer υψηλής κινητικής ενέργειας

     -- Ψηφίο 2/3/4/5: Προδιαγραφή σταθερής γωνίας αιώρησης

        2 = Τυπικό 180°; 3 = 90°; 4 = Συμμετρική 180°; 5 = Συμμετρικό 90°

     -- Μεσαίο πλαίσιο: Προσαρμοσμένη σήμανση X, κενό = τυπικό μοντέλο αποθέματος

     -- M9BW: Μαγνητικός διακόπτης, κενό = δεν διαθέτει αισθητήρα

     -- Προτελευταίο κουτί: Ποσότητα μαγνητικού διακόπτη. κενό=2τμχ, S=1τεμ

     -- Τελευταίο κουτί: Προδιαγραφή σπειρώματος θύρας αέρα

        Κενό = νήμα M5 (μόνο για το μέγεθος 10/20). XF = G1/8; XN = NPT1/8 αμερικανικό νήμα

Βασικά δομικά πλεονεκτήματα

  1. Συμμετρική κίνηση διπλού εμβόλου και οδοντωτών τροχών

     -- Διπλά σύγχρονα έμβολα σπρώχνουν το γρανάζι ταυτόχρονα, εξαλείφοντας τη μονομερή αντίδραση. ομοιόμορφη απόδοση ροπής με μηδενικό τρεμόπαιγμα περιστροφής, πολύ μεγαλύτερη χωρητικότητα φορτίου από τους κυλίνδρους πτερυγίων μονού εμβόλου.

  2. Ενσωματωμένο περιστροφικό τραπέζι με εντοπισμό οπών καρφίτσας

     -- Επιτραπέζιες προκατεργασμένες οπές καρφίτσας τοποθέτησης και τυπικές οπές στερέωσης για άμεσο κλείδωμα με ρακόρ/τεμάχιο εργασίας, εύκολη ευθυγράμμιση και υψηλή ενσωματωμένη ακαμψία. Η κεντρική κοίλη διαμπερής οπή (φ6~φ24) επιτρέπει τη διέλευση του σωλήνα αέρα και της καλωδίωσης αισθητήρα μέσα από την κεντρική, τακτοποιημένη εσωτερική διάταξη του μηχανήματος.

  3. Διάταξη διπλής θύρας αέρα

     -- Δύο επιλογές σωληνώσεων: είσοδος αέρα τελικής όψης ή πλευρική μπροστινή θύρα τύπου E, εύκαμπτη δρομολόγηση σωλήνων για συμπαγή περιορισμένο εξοπλισμό χωρίς μηχανικές παρεμβολές.

  4. Ανεξάρτητες βίδες ρύθμισης γωνίας διπλού άκρου (Επίθημα A)

     -- Διαχωρίστε τις οριακές βίδες και στα δύο άκρα για να περιορίσετε ανεξάρτητα τη διαδρομή των δεικτών του ρολογιού και αριστερόστροφα. εύρος αιώρησης απείρως ρυθμιζόμενο σε 0~190°, εργοστασιακή προεπιλογή στις 190°.

  5. Δύο προαιρετικά συστήματα απορρόφησης κραδασμών

     -- Τυπική έκδοση: Λαστιχένιο bump buffer διπλού άκρου για μείωση θορύβου κάτω από ελαφρύ φορτίο χαμηλής ταχύτητας

     ---Έκδοση υδραυλικού buffer R: Ενσωματωμένο αμορτισέρ λαδιού (L low kinetic / H high kinetic grade) απορροφά τη μεγάλη κρούση σε υψηλή ταχύτητα, ελαχιστοποιεί τους κραδασμούς στάσης και προστατεύει τα εξαρτήματα και τα τεμάχια εργασίας

  6. Συμβατό με την ανάδραση μαγνητικής θέσης

     -- Ενσωματωμένος μόνιμος μαγνητικός δακτύλιος μέσα στο σώμα του κυλίνδρου, συμβατός με διακόπτες καλαμιού M9BW / M9BL για μετάδοση σημάτων 0°/90°/180° επί τόπου στο PLC για αυτόματη λογική αλληλομανδάλωσης.

  7. Υποστήριξη ρουλεμάν ακριβείας για MSQA

     -- Το μοντέλο υψηλής ακρίβειας MSQA υιοθετεί συγκρότημα ρουλεμάν ακριβείας κατηγορίας. ακτινική & αξονική διαρροή ≤0,01mm, ακρίβεια τοποθέτησης επανάληψης ±0,01mm. Η βασική έκδοση MSQB πληροί τις γενικές απαιτήσεις εντοπισμού θέσης αυτοματισμού.

Universal Standard Τεχνικές Προδιαγραφές

  1. Λειτουργία οδήγησης: Διπλής δράσης ράφι και πινιόν διπλού εμβόλου

  2. Εύρος πίεσης λειτουργίας

    -- Τύπος buffer από καουτσούκ: 0,1~1,0 MPa

     ---Τύπος υδραυλικού buffer: 0,1~0,6 MPa

  3. Πίεση δοκιμής απόδειξης: 1,05 MPa

  4. Θερμοκρασία περιβάλλοντος: 0~60℃ (χωρίς πάγο μέσα στο κύκλωμα αέρα)

  5. Ρυθμιζόμενο εύρος ταλάντευσης: 0~190° απείρως ρυθμιζόμενο, εργοστασιακή προεπιλογή 190°. προαιρετική σταθερή γωνία 90° / 180°

  6. Λίπανση: Προγεμισμένο γράσο μεγάλης διάρκειας στο εργοστάσιο, σχεδιασμός χωρίς λίπανση συμβατός με καθαρό ξηρό αέρα χωρίς λάδια

  7. Εφαρμόσιμο μέσο: Φιλτραρισμένος ξηρός πεπιεσμένος αέρας (≥40μm ακρίβεια φιλτραρίσματος)

Πίνακας φέρουσας ικανότητας ροπής και φορτίου (0,5MPa Παροχή αέρα)

Πίνακας σύγκρισης μέγιστης κινητικής ενέργειας buffer

Πλήρεις κανόνες επιλογής μοντέλου

  1. Επιλογή βαθμού ακριβείας

     -- Τοποθέτηση τσιπ, οπτική επιθεώρηση PCB, συναρμολόγηση ακριβείας → σειρά υψηλής ακρίβειας MSQA

     -- Γενική ανατροπή του τεμαχίου εργασίας, εκτροπή και ταξινόμηση υλικού → βασική σειρά MSQB

  2. Κανόνας αντιστοίχισης buffer

     -- Ελαφρύ φορτίο χαμηλής ταχύτητας, έλεγχος κόστους: Μοντέλο buffer από καουτσούκ Non-R

     -- Γρήγορος κύκλος υψηλής συχνότητας, βαριά κρούση τεμαχίου: Επιλέξτε -R υδραυλικό buffer. ελαφριά κρούση βαθμού L, βαριά κρούση βαθμού H

  3. Επιλογή γωνίας ταλάντευσης

     -- Αναστροφή 90° φόρτωση/εκφόρτωση: Επίθημα 3 / 5

     -- 180° παλινδρομική ευρετηρίαση, ανίχνευση διπλής όψης: Επίθημα 2 / 4

     -- Προσαρμοσμένο αυθαίρετο περιορισμένο εύρος αιώρησης: Μοντέλο γενικής χρήσης με βίδα ρύθμισης A

  4. Διάταξη αερολιμένα

     -- Συμπαγής περιορισμένος εσωτερικός χώρος μηχανήματος: Έκδοση μπροστινής θύρας E πλευρικής όψης

     -- Τυπικές εξωτερικές εκτεθειμένες σωληνώσεις: Προεπιλεγμένη θύρα τελικής όψης

  5. Ανατροφοδότηση σήματος θέσης

     -- Απαιτείται επιτόπιο σήμα για την ασφάλιση PLC: Εξοπλισμός μαγνητικών διακοπτών M9BW (2 τμχ στάνταρ). μόνο ανίχνευση μονής πλευράς επιλέξτε S μονό διακόπτη

  6. Προδιαγραφές νήματος

     -- Μέγεθος 10 / 20 μικρά καρέ προεπιλεγμένο νήμα M5. μεσαίο-μεγάλο 30/50 προαιρετικό G1/8 (XF), NPT1/8 (XN) αμερικανικό νήμα

Τυπικά σενάρια βιομηχανικής εφαρμογής

     -- 3C Electronics Precision Automation: Περιστροφική τοποθέτηση τσιπ, οπτική επιθεώρηση πολλαπλών γωνιών PCB, συγκρότημα ευρετηρίασης μικροεξαρτημάτων

     -- Γραμμές Παραγωγής Συσκευασίας: Σταθμοί κάλυψης μπουκαλιών, αλλαγή κατεύθυνσης χαρτοκιβωτίου 90°, στερέωση περιστροφικής ετικέτας

     -- Εξαρτήματα εργαλειομηχανών: Αναποδογυρίζοντας το τεμάχιο εργασίας, τοποθέτηση ευρετηρίασης με σφράγιση

     -- Εξοπλισμός υλικοτεχνικής διαλογής: Εκτροπή υλικού, περιστροφικός μηχανισμός διακοπής σωληνώσεων

     -- End Effector των Mini Manipulators: Περιστροφή ρομπότ της άρθρωσης, τσοκ κενού αναστροφής

     -- Εξοπλισμός δοκιμών ακριβείας: Περιστροφικό τραπέζι επιθεώρησης όρασης, τεστ αεροστεγανότητας πολλαπλών γωνιών

Υποστήριξη λύσεων αντιστοίχισης πνευματικών κυκλωμάτων

  1. Τυπικό γενικό κύκλωμα

     -- Συνδυασμός δύο σημείων πηγής αέρα AFC → Ηλεκτρομαγνητική βαλβίδα 4V210 5/2 → σωλήνας αέρα PU → περιστροφικό τραπέζι MSQ (μαγνητικός διακόπτης M9BW συνδεδεμένος με PLC)

  2. Κύκλωμα εργαστηρίου με αντιεκρηκτική προστασία

     -- Αντιεκρηκτική μονάδα επεξεργασίας πηγής αέρα → Ηλεκτρομαγνητική βαλβίδα 5 κατευθύνσεων αντιεκρηκτική → Εύκαμπτος σωλήνας PU → Περιστροφικός κύλινδρος MSQB/MSQA για επικίνδυνο περιβάλλον

  3. Mini Precision Micro Station

     --Μίνι φίλτρο ρυθμιστή αέρα AC1500 → Ηλεκτρομαγνητική βαλβίδα σειράς 3V 3/2 → Λεπτός σωλήνας PU4 → μικρό περιστροφικό τραπέζι MSQ10 / MSQ20

Περίληψη μίας πρότασης

     Το περιστροφικό τραπέζι διπλού εμβόλου και οδοντωτών τροχών SOLH MSQ χωρίζεται σε τυπικές κατηγορίες MSQB και MSQA υψηλής ακρίβειας, υποστηρίζει ρυθμιζόμενη αιώρηση 0~190°, διπλή απορρόφηση κραδασμών από καουτσούκ/υδραυλικό, διάταξη διπλής θύρας αέρα άκρου/πλάι και κεντρική κούφια οπή καλωδίωσης 3~4x ενεργοποιητής για ηλεκτρονικά είδη, συσκευασία, εργαλειομηχανές και γραμμές αυτοματισμού δοκιμών.
