Μονάδες Προετοιμασίας Αέρα | FRL Filter-Regulator-Lubricator (SOLH by Richge Technology)

     Μάρκα:SOLH by Richge Technology (睿其格科技)

     Πλεονέκτημα επωνυμίας:Οι μονάδες SOLH FRL είναι πλήρως εναλλάξιμες με τα αυθεντικά μοντέλα SMC και AirTAC, αρθρωτός σχεδιασμός για δωρεάν συνδυασμό, που χρησιμεύει ως προστασία του μπροστινού πυρήνα για όλα τα πνευματικά συστήματα.

Επισκόπηση

     Οι μονάδες FRL (Filter-Regulator-Lubricator) είναι απαραίτητα εξαρτήματα μπροστινής πλευράς για πνευματικά συστήματα. Εγκατεστημένα στην έξοδο του αεροσυμπιεστή, φιλτράρουν την υγρασία, τη σκόνη και τους ρύπους λαδιού, σταθεροποιούν την πίεση του αέρα και παρέχουν λίπανση μικροομίχλης λαδιού. Αποτρέποντας αποτελεσματικά το κόλλημα της βαλβίδας, την τριβή της στεγανοποίησης και το τρέμουλο του κυλίνδρου, παρατείνουν σημαντικά τη διάρκεια ζωής των κατάντη πνευματικών εξαρτημάτων και μειώνουν τα ποσοστά αστοχίας του εξοπλισμού.

Η SOLH προσφέρει συμπαγή σειρά Α και σειρά Β υψηλής ροής με μεγέθη θυρών από G1/8 έως G1/2. Οι πολλαπλοί τρόποι αποστράγγισης είναι προαιρετικοί για προσαρμογή σε διάφορα βιομηχανικά σενάρια, υποστηρίζοντας τις απαιτήσεις κυκλώματος αέρα χωρίς λάδι και λίπανσης.

Κύρια σειρά προϊόντων

1. Μονές Ατομικές Ενότητες

• Φίλτρο αέρα AF / BF (F):Αφαιρεί το συμπυκνωμένο νερό, τη σκουριά και τα στερεά σωματίδια. Τυπικό φιλτράρισμα 5μm. προαιρετική ακρίβεια 0,3μm για συστήματα κενού και αναλογικών βαλβίδων. Εξοπλισμένο με χειροκίνητες, διαφορικές και float αυτόματες λειτουργίες αποστράγγισης. Η σειρά Β διαθέτει προστατευτικό κάλυμμα ανθεκτικό στην κρούση, απόδοση διαχωρισμού νερού ≥95%.

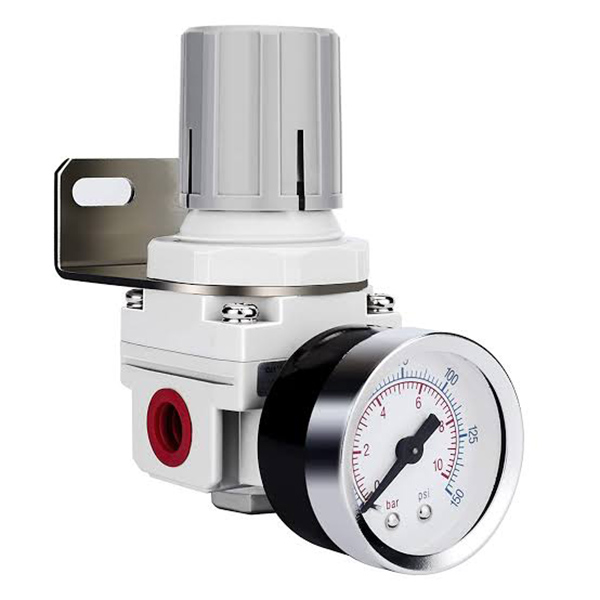

• Ρυθμιστής πίεσης AR / BR (R):Σταθεροποιεί την κυμαινόμενη πίεση του συμπιεστή για να εξασφαλίσει σταθερή ώση εξόδου του κυλίνδρου. Ρυθμιζόμενο εύρος: 0,05~0,9MPa, με αντικραδασμικό κουμπί που κλειδώνει. Συμβατό με εξωτερικό μανόμετρο και στήριγμα τοίχου.
• AL / BL Λιπαντήρας (L):Ψεκάζει το πνευματικό λάδι ISO VG32 για να σχηματίσει ομοιόμορφο νέφος μικροελαίου για λίπανση βαλβίδων και στεγανοποιητικών κυλίνδρων. Το ορατό ρυθμιζόμενο παράθυρο στάλαξης και η δομή κατά της ανάστροφης ροής αποτρέπουν την παλινδρόμηση λαδιού μετά την απενεργοποίηση.

2. Συνδυασμένες Μονάδες Συναρμολόγησης

• AFC / BFC 2-μονάδα (Τύπος χωρίς λάδι FR):Φίλτρο + ρυθμιστής χωρίς λιπαντικό, ειδικά περιβάλλοντα χωρίς λάδια: ηλεκτρονικά 3C, μηχανήματα τροφίμων, χειρισμός κενού και συστήματα σωληνώσεων εύκαμπτων σωλήνων PU.
• AC / BC 3-Unit (FRL Standard Type):Ολοκληρωμένη ενσωματωμένη μονάδα φίλτρου-ρυθμιστή-λιπαντή, η τυπική διαμόρφωση για εργαλειομηχανές, εξοπλισμό σφράγισης και συσκευασίας για την πραγματοποίηση καθαρισμού της πηγής αέρα σε ένα βήμα, σταθεροποίησης πίεσης και λίπανσης.
• Κύρια μοντέλα:AC1500, AC2000, BC3000, BC4000

3. Αξεσουάρ υποστήριξης

     Μανόμετρο, βραχίονας στήριξης, βαμβακερό ανταλλακτικό φίλτρο, προστατευτικό κάλυμμα μπολ, βαλβίδα αυτόματης αποστράγγισης, βαλβίδα εκτόνωσης υπολειπόμενης πίεσης.

Γενικές Τεχνικές Προδιαγραφές

• Μέγιστη πίεση εισόδου:1,0 MPa; Πίεση απόδειξης: 1,5 MPa
• Ρυθμιζόμενη πίεση:0,05~0,9MPa (έκδοση χαμηλής πίεσης 0,05~0,4MPa προαιρετική)
• Ακρίβεια φιλτραρίσματος:Τυπική 5μm, προαιρετική υψηλή ακρίβεια 0,3μm
• Θερμοκρασία λειτουργίας:-5℃~+70℃
• Υλικό μπολ:Διαφανές PC υψηλής αντοχής, σειράς B με προστατευτικό ασφαλείας
• Υλικό σφραγίδας:Πρότυπο NBR, προαιρετική σιλικόνη για τρόφιμα
• Πρότυπο νήματος:PT / BSPP / NPT προσαρμόσιμο

Βασικά πλεονεκτήματα

• Αρθρωτό μάτισμα:Μονές μονάδες αντικαθίστανται ελεύθερα, εύκαμπτος συνδυασμός 2 μονάδων/3 μονάδων
• Πτώση χαμηλής πίεσης:Διαχωρισμός νερού υψηλής ροής και υψηλής απόδοσης για σταθερή παροχή αέρα
• Πολλαπλές επιλογές αποστράγγισης:Προσαρμόστε στη χειροκίνητη λειτουργία και τις αυτόματες γραμμές παραγωγής χωρίς επίβλεψη
• Πλήρης εναλλαξιμότητα επωνυμίας:Άμεση αντικατάσταση για SMC/AirTAC χωρίς τροποποίηση αγωγού
• Ανθεκτική δομή:Σώμα από σκληρό ανοδιωμένο αλουμίνιο, αντιδιαβρωτικό και αντοχή στην κρούση
• Αντιστοίχιση μίας στάσης:Τέλεια υποστήριξη βαλβίδων SOLH, κυλίνδρων και εξαρτημάτων κενού

Τυπική αντιστοίχιση κυκλωμάτων

• Κύκλωμα εργαλειομηχανών:AC2000 FRL → βαλβίδα πολλαπλής 4V → σωλήνας PU → κύλινδρος SC/SDA
• Γραμμή κενού χωρίς λάδι:AFC2000 FR → Βαλβίδα 3V → Εκτοξευτής κενού & βεντούζα
• Σύστημα Mini Jig:AC1500 FRL → Ποδοβαλβίδα 3F → Μίνι κύλινδρος MAL
• Κύριος αέρας σταθμού εργασίας:BC4000 FRL υψηλής ροής → βαλβίδα διακοπής HSV → βαλβίδα ποδιού 4F + πιστόλι φυσήματος C110
• Έλεγχος βαλβίδας αγωγού:AFC3000 FR → 4M NAMUR βαλβίδα → Πνευματικός ενεργοποιητής

Βιομηχανίες Εφαρμογών

     Εργαλειομηχανές CNC, ηλεκτρονικός αυτοματισμός 3C, συσκευασίες τροφίμων, νέος ενεργειακός εξοπλισμός, φαρμακευτικά καθαρά εργαστήρια, γραμμές διαλογής logistics, εξαρτήματα σφράγισης και πριτσίνωσης και συστήματα επεξεργασίας νερού.

Σημειώσεις Επιλογής & Συντήρησης

• Επιλέξτε FR 2 μονάδων για κυκλώματα κενού, συστήματα εύκαμπτων σωλήνων PU και εξοπλισμό χωρίς λάδια ποιότητας τροφίμων. υιοθετήστε FRL 3 μονάδων για πνευματικά κυκλώματα βαρέως τύπου και υψηλής συχνότητας.
• Επιλέξτε χειροκίνητη αποστράγγιση για θέσεις εύκολης πρόσβασης. αυτόματη αποστράγγιση για αυτοματοποιημένες γραμμές χωρίς επίβλεψη για αποφυγή συσσώρευσης νερού.
• Απαιτείται φίλτρο υψηλής ακρίβειας 0,3μm για αναλογικές βαλβίδες και συστήματα κενού ακριβείας.
• Εγκαταστήστε αυστηρά με τη σειρά F-R-L με το μπολ προς τα κάτω. αποστραγγίζετε το νερό τακτικά και αντικαθιστάτε περιοδικά το βαμβάκι φίλτρου για να διασφαλίζετε την καθαρότητα της πηγής αέρα.
