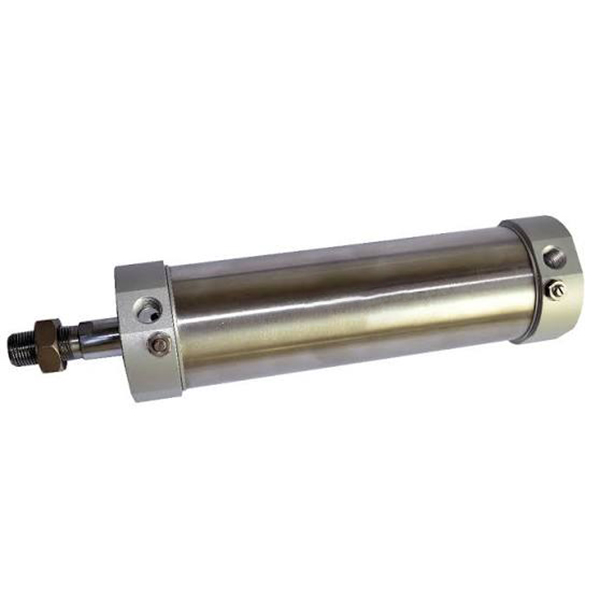

Μίνι κύλινδρος από ανοξείδωτο χάλυβα σειράς MG | Πνευματικός κύλινδρος JIS Standard ανθεκτικός στη διάβρωση

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH MG είναι ένας ανθεκτικός μίνι πνευματικός κύλινδρος από πλήρη ανοξείδωτο χάλυβα που κατασκευάζεται σύμφωνα με τα βιομηχανικά πρότυπα JIS. Καλύπτει ένα εύρος οπών από φ20 έως φ63 mm, τοποθετημένο μεταξύ της οικονομικής σειράς MA και της σειράς CM2 υψηλής ποιότητας. Διαθέτοντας εξαιρετική αντοχή στη διάβρωση, αντοχή στους κραδασμούς και εξαιρετικά μεγάλη διάρκεια ζωής, προσφέρει εξαιρετική απόδοση κόστους. Πλήρως εναλλάξιμα με τη σειρά SMC CM2/CM3, εφαρμόζεται ευρέως σε σενάρια αυτοματισμού μεσαίων και υψηλών προδιαγραφών, όπως τρόφιμα, φαρμακευτικά προϊόντα, συσκευασίες, ηλεκτρονικά, υγρά και αδύναμα περιβάλλοντα εργασίας οξέος βάσης.

  1.1 Πρότυπο JIS & Υψηλή εναλλαξιμότητα

     Αυστηρά κατασκευασμένο σύμφωνα με τις τυπικές προδιαγραφές JIS με ενοποιημένες διαστάσεις τοποθέτησης και πρότυπα διεπαφής. Επιτυγχάνει τέλεια εναλλαξιμότητα διαστάσεων και δομής με κυλίνδρους της σειράς SMC CM2 και CM3, υποστηρίζοντας αντικατάσταση μηδενικής τροποποίησης, αναβάθμιση εξοπλισμού παρτίδας και τυποποιημένη αυτοματοποιημένη αντιστοίχιση γραμμών.

  1.2 Πλήρης αντιδιαβρωτική δομή από ανοξείδωτο χάλυβα

     Υιοθετώντας σωλήνα κυλίνδρου και ράβδο εμβόλου κορυφαίας ποιότητας SUS304 από ανοξείδωτο χάλυβα, σε συνδυασμό με ακραία καλύμματα από κράμα αλουμινίου υψηλής αντοχής. Η ενσωματωμένη δομή υλικού παρέχει εξαιρετική απόδοση αντισκωριακή, αντιδιαβρωτική και ανθεκτική στην πίεση, προσαρμόζεται σταθερά σε σκληρές συνθήκες εργασίας όπως υψηλή υγρασία, σκόνη, ασθενές οξύ και ασθενές αλκάλιο, ξεπερνώντας κατά πολύ τους συνηθισμένους οικονομικούς κυλίνδρους σε περιβαλλοντική προσαρμοστικότητα.

  1.3 Δομή σταθερής ενθυλάκωσης κυλιόμενου πριτσινιού

     Υιοθέτηση επαγγελματικής τεχνολογίας ενθυλάκωσης κύλισης με πριτσίνια για ενσωμάτωση τελικού καλύμματος και πτύχωσης σωλήνα κυλίνδρου. Η συνολική δομή είναι σφιχτή και σταθερή με ισχυρή αντοχή σε κραδασμούς και κρούση, αποφεύγοντας τη χαλαρή σύνδεση κατά τη μακροχρόνια λειτουργία υψηλής συχνότητας. Το βελτιωμένο στρογγυλό ίσιο σχήμα διαθέτει απλή δομή και άνετη καθημερινή συντήρηση, μειώνοντας το κόστος λειτουργίας και συντήρησης.

  1.4 Διαφοροποιημένη κίνηση και λειτουργικά παράγωγα

     • MG Double Acting: Παλινδρομική κίνηση εισαγωγής αέρα διπλού άκρου, ο πιο καθολικός τυπικός τύπος για συμβατικό γραμμικό αυτοματισμό.

     • MSG Single Acting (Push Out): Δομή ώθησης ελατηρίου, αυτόματη επέκταση μετά από διακοπή ρεύματος για μηχανισμούς επαναφοράς ασφαλείας.

     • MTG Single Acting (Pull Back): Δομή επιστροφής ελατηρίου, αυτόματη ανάκληση μετά από διακοπή ρεύματος για σενάρια προστατευτικής τοποθέτησης.

     • Διπλή ράβδος MGD: Ράβδος εμβόλου εξόδου διπλού άκρου, πραγματοποιώντας σύγχρονη κίνηση και διπλάσια αποτελεσματική διαδρομή για ακριβή σύγχρονη μετάδοση.

     • Ρυθμιζόμενο μαξιλάρι MGC: Διπλής δράσης με ρυθμιζόμενο προσκρουστήρα αέρα διπλού άκρου, που μειώνει αποτελεσματικά τον θόρυβο και την πρόσκρουση για κυκλική λειτουργία υψηλής ταχύτητας.

     • Μαξιλάρι διπλής ράβδου MGCD: Δομή διπλής ράβδου εξοπλισμένη με ρυθμιζόμενο προσκρουστήρα αέρα, που συνδυάζει σύγχρονη λειτουργία και σταθερή απόδοση υψηλής ταχύτητας.

  1.5  Αξιόπιστο σύστημα στεγανοποίησης buffer & χαμηλής τριβής

     Στάνταρ εξοπλισμένο με υψηλής ποιότητας λαστιχένιο μαξιλαράκι κατά της σύγκρουσης για βασική αποθήκευση και μείωση θορύβου. Τα αναβαθμισμένα μοντέλα MGC/MGCD υποστηρίζουν χειροκίνητα ρυθμιζόμενο μαξιλάρι αέρα διπλού άκρου, που προσαρμόζεται τέλεια σε συνθήκες εργασίας υψηλής ταχύτητας και βαρέως φορτίου. Υιοθετώντας ειδικού σχήματος αμφίδρομη σύνθετη σφράγιση με ενσωματωμένη αυλάκωση αποθήκευσης λαδιού, ο κύλινδρος διαθέτει εξαιρετικά χαμηλή πίεση εκκίνησης, σταθερή λειτουργία χωρίς λάδια και διάρκεια ζωής άνω των 8 εκατομμυρίων κύκλων.

  1.6  Ενσωματωμένη μαγνητική επαγωγή πλήρους σειράς

     Ολόκληρη η σειρά MG διαθέτει ενσωματωμένο μαγνητικό δακτύλιο (κωδικός S ως στάνταρ, μη αφαιρούμενο), συμβατό με μαγνητικούς διακόπτες της σειράς Airtac CS1-G και SMC M9B. Υποστηρίζει ακριβή ανίχνευση θέσης εμβόλου σε πραγματικό χρόνο και σύνδεση ηλεκτρικού σήματος, πραγματοποιώντας αυτοματοποιημένο εντοπισμό θέσης κύκλου και έξυπνη παρακολούθηση εξοπλισμού.

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

 1. Τυπική δομή μοντέλου: MG25-100S-CM-FA

 2. Παραδείγματα τυπικών παραγγελιών

     • Τυπικό μαγνητικό μοντέλο διπλής δράσης: MG32-75S-CM (διάτρηση 32 mm, διαδρομή 75 mm, στρογγυλή ουρά, ενσωματωμένος μαγνητικός δακτύλιος)

     • Ρυθμιζόμενο μαξιλάρι διπλής δράσης: MGC40-100S-CA (διάτρηση 40 mm, διαδρομή 100 mm, ουρά αιώρησης, ρυθμιζόμενο μαξιλάρι αέρα)

     • Μοντέλο Ανοιξιάτικης Επιστροφής Μονής Υποκριτικής: MTG20-50S-U (διάτρηση 20 mm, διαδρομή 50 mm, επίπεδη ουρά, επαναφορά μονής δράσης)

3. Βασικές τεχνικές παράμετροι (Τυπικός τύπος)

4. Διάγραμμα αναφοράς θεωρητικής ώθησης και τάσης 0,5 MPa (Μονή ράβδος)

  4.1 Δεδομένα απόδοσης διπλής δράσης (MG).

  4.2 Δεδομένα απόδοσης μονής δράσης (MTG Spring Return).

5. Φόρμες τοποθέτησης & Παράγωγα Μοντέλα

  5.1 Διαφοροποιημένες καθολικές μέθοδοι τοποθέτησης

     • CM Στρογγυλή ουρά: Τυπική ευθεία τοποθέτηση, ο πιο γενικός τύπος για συμβατική σταθερή γραμμική λειτουργία

     • CA Swing Tail: Περιστρεφόμενη δομή ουράς, ειδικά προσαρμοσμένη για μηχανικούς μηχανισμούς ταλάντωσης και ανατροπής

     • U Flat Tail: Συμπαγής σχεδιασμός επίπεδης ουράς, κατάλληλος για εξαιρετικά λεπτό και στενό χώρο εγκατάστασης

     • FA/FB Μπροστινή/Πίσω φλάντζα: Στερέωση επίπεδης φλάντζας εμπρός και πίσω, σταθερή κατακόρυφη τοποθέτηση για τοποθέτηση σε βαρύ φορτίο

     • Στήριγμα ποδιού LB: Στερέωση αξονικής βάσης ποδιού, βολική πλευρική εγκατάσταση και διάταξη εξοπλισμού

     • Διπλό στήριγμα αυτιού SDB: Δομή διπλής άρθρωσης, ευέλικτη λειτουργία αιώρησης για ειδικά σενάρια σύνδεσης

  5.2 Σειρά βασικών παραγώγων

     • MG Standard Διπλής Δράσης: Μοντέλο γενικής χρήσης με μαγνητικό εξοπλισμό για γενικούς αυτοματισμούς μεσαίων προδιαγραφών

     • MSG/MTG Απλής Δράσης: Τύποι ώθησης ελατηρίου / επιστροφής ελατηρίου για επαναφορά ασφαλείας και προστατευτική τοποθέτηση

     • Διπλή ράβδος MGD: Σύγχρονη δομή εξόδου διπλού άκρου, διπλασιασμός διαδρομής και βελτίωση της σταθερότητας λειτουργίας

     • Ρυθμιζόμενο μαξιλάρι MGC: Αναβαθμισμένη δομή απομόνωσης αέρα, που προτιμάται για συχνή κυκλική λειτουργία υψηλής ταχύτητας

     • Μαξιλάρι διπλής ράβδου MGCD: Ενσωμάτωση συγχρονισμού διπλής ράβδου και ρυθμιζόμενου buffer για εξοπλισμό υψηλής ακρίβειας υψηλής ταχύτητας

6. Σύγκριση επιλογής MG vs MA vs CM2

7. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή διάτρησης: Επιλέξτε το κατάλληλο μέγεθος οπής με βάση το πραγματικό βάρος φορτίου, κρατήστε περισσότερο από 50% περιθώριο ασφαλείας. Δώστε προτεραιότητα στη σειρά MG για συνθήκες εργασίας μεσαίου-υψηλού φορτίου και αντοχής στη διάβρωση.

     2. Επιλογή εγκεφαλικού: Πραγματική διαδρομή εργασίας συν 10~20mm περιθώριο ασφαλείας. ακολουθήστε τα τυπικά όρια διαδρομής: διπλής δράσης ≤500mm, μονής δράσης ≤150mm.

     3. Λειτουργική διαμόρφωση: Επιλέξτε MG για τυπική διπλή δράση, MTG για επιστροφή ελατηρίου μονής δράσης, MGC για απαιτήσεις ρυθμιζόμενων μαξιλαριών υψηλής ταχύτητας. Η πλήρης σειρά είναι προ-εξοπλισμένη με μαγνητικούς δακτυλίους, συμβατούς με μαγνητικούς διακόπτες CS1-G και M9B για ανίχνευση θέσης.

Περίληψη μίας πρότασης

     Ο τυπικός μίνι κύλινδρος από ανοξείδωτο χάλυβα SOLH MG JIS εξισορροπεί την υψηλή αντοχή στη διάβρωση, τη μεγάλη διάρκεια ζωής και την απόδοση κόστους, με διαφοροποιημένες επιλογές κίνησης και τοποθέτησης, που χρησιμεύει ως η βέλτιστη πνευματική λύση μεσαίας κατηγορίας για εξοπλισμό αυτοματισμού τροφίμων, φαρμακευτικών προϊόντων, συσκευασίας και υγρού περιβάλλοντος.
