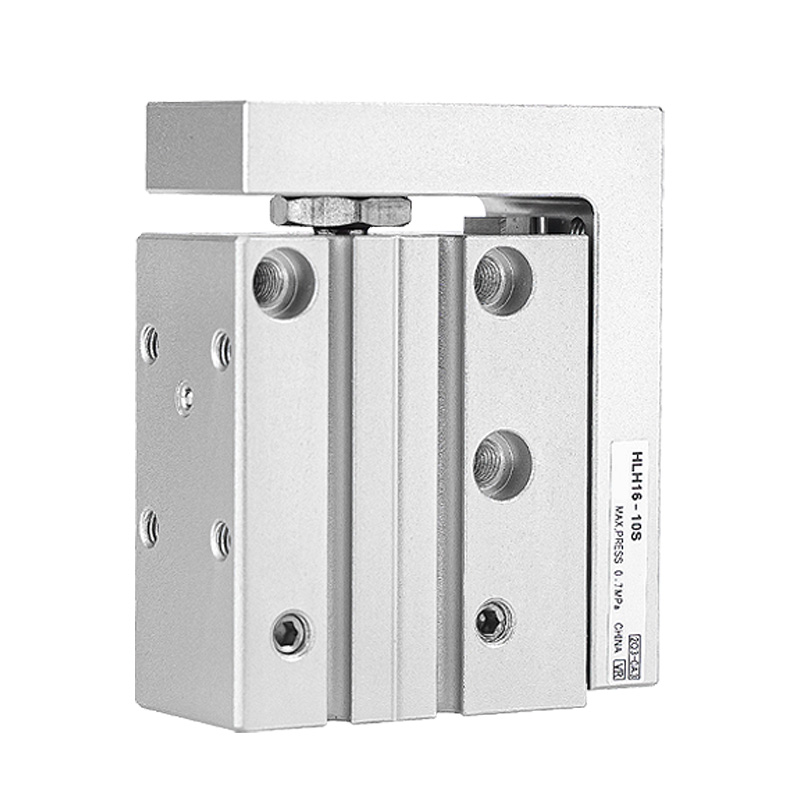

Γραμμικός κύλινδρος ολίσθησης ακριβείας πλαϊνής ράγας σειράς HLH

Ο εξαιρετικά λεπτός γραμμικός κύλινδρος ολίσθησης ράγας L SOLH HLH υιοθετεί ενσωματωμένη σφαιρική ράγα ανακυκλοφορίας μονής πλευράς με λεπτό σώμα χαμηλού προφίλ για εξοικονόμηση χώρου εγκατάστασης, μια πνευματική ολίσθηση διπλής δράσης αφιερωμένη στην τοποθέτηση ακριβείας σε ελαφρύ φορτίο. Τα μεγέθη οπών κυμαίνονται από 6, 10, 16 έως 20 mm με τυπικές διαδρομές 5–60 mm, πίεση λειτουργίας 0,15~0,7 MPa και θερμοκρασία εργασίας από -20℃ έως 70℃. Το σώμα του κυλίνδρου διαθέτει οπές στερέωσης 4 κατευθύνσεων και θύρες αέρα 3 πλευρών για ευέλικτη διάταξη σωληνώσεων. Το φορείο ολίσθησης είναι εξοπλισμένο με τρύπες με κούμπωμα στερέωσης και οπές για πείρο τοποθέτησης στην επάνω και στην μπροστινή επιφάνεια. Ένας ενσωματωμένος μαγνητικός δακτύλιος διατίθεται στάνταρ, με διπλές πλευρικές υποδοχές για την τοποθέτηση μαγνητικών διακοπτών καλαμιού. Η πλωτή άρθρωση μεταξύ ράβδου εμβόλου και φορέα εξαλείφει το πλευρικό φορτίο και εξασφαλίζει εξαιρετική ευθύτητα και ακρίβεια κατά της περιστροφής. Σε σύγκριση με τη σειρά HLQ με διπλή ράγα, το HLH διαθέτει πιο λεπτό περίγραμμα για περιορισμένο στενό χώρο, που εφαρμόζεται ευρέως σε 3C και ημιαγωγούς mini σέγες επιθεώρησης, ελαφριές μονάδες ώθησης σύσφιξης και παλινδρομικούς μηχανισμούς τοποθέτησης μέσα σε συμπαγή μηχανήματα αυτοματισμού.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Γραμμικός κύλινδρος ολίσθησης ακριβείας πλαϊνής ράγας σειράς HLH (Οδηγός ανακυκλοφορίας μπάλας)

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

Η σειρά SOLH HLH είναι ένας γραμμικός κύλινδρος ολίσθησης χαμηλού προφίλ εξοπλισμένος με ενσωματωμένη γραμμική ράγα οδηγού επανακυκλοφορίας με μπίλια σε σχήμα L. Διαθέτοντας εξαιρετικά λεπτή σχεδίαση αμαξώματος για εξοικονόμηση χώρου εγκατάστασης, έχει αναπτυχθεί ειδικά για συναρμολόγηση ακριβείας, τοποθέτηση ελαφρού φορτίου και εξοπλισμό αυτοματισμού με περιορισμένο διάκενο τοποθέτησης.

Επισκόπηση σειράς

-- Κωδικός σειράς: HLH (σχέδιο μονής πλευρικής ράγας, χωρίς συμμετρική παραλλαγή διπλής ράγας)

-- Σύστημα καθοδήγησης: Πλαϊνά τοποθετημένος γραμμικός οδηγός ανακυκλοφορίας μπάλας (ενσωματωμένη ράγα τύπου L)

-- Τύπος Λειτουργίας: Παλινδρομικός κύλινδρος διπλής ενέργειας

-- Εφαρμόσιμο μέσο: Καθαρός πεπιεσμένος αέρας (ακρίβεια φιλτραρίσματος ≥40μm)

-- Βασικά ανταγωνιστικά πλεονεκτήματα: Εξαιρετικά λεπτό προφίλ, οπές στερέωσης 4 κατευθύνσεων, διάταξη θύρας αέρα 3 κατευθύνσεων, εξαιρετική εκμετάλλευση χώρου

Βασικός Πίνακας Τεχνικών Προδιαγραφών

Στοιχείο παραμέτρου	Λεπτομέρειες προδιαγραφών
Μεγέθη οπών (mm)	6, 10, 16, 20
Τυπικές επιλογές διαδρομής (mm)	5, 10, 15, 20, 25, 30, 40, 50, 60
Εύρος πίεσης λειτουργίας	0,15 ~ 0,7 MPa
Πίεση δοκιμής απόδειξης	1,2 MPa
Θερμοκρασία λειτουργίας	-20℃ ~ 70℃ (χωρίς κερασάκι στα εσωτερικά εξαρτήματα)
Ταχύτητα κίνησης εμβόλου	50 ~ 500 mm/s
Ανοχή εγκεφαλικού	+1,0 χλστ
Νήμα Air Port	Διάτρηση 6/10: M5×0,8; Διάτρηση 16/20: PT1/8
Μαγνητικός δακτύλιος	Ενσωματωμένο στάνταρ (κατάληξη S), συμβατό με διακόπτες καλαμιού CMSH / DMSH

Δομικά και Πλεονεκτήματα Απόδοσης

1. Ενσωματωμένη πλευρική ράγα οδηγού σφαιρών ανακυκλοφορίας τύπου L

Η μονοκόμματη δομή σιδηροτροχιάς και ολισθαίνουσας βάσης προσφέρει ανώτερη ευθύτητα και ακρίβεια κατά της περιστροφής. Το εξαιρετικά στενό λεπτό σώμα μειώνει σημαντικά το συνολικό πλάτος εγκατάστασης.

2. Universal 4-Way Mounting Layout

Τοποθέτηση οπών με στρόφιγγα επεξεργασμένες στο κάτω μέρος, στο πλάι, στο μπροστινό και στο πίσω μέρος του κύριου σώματος. ευέλικτη στερέωση από τέσσερις κατευθύνσεις για να ταιριάζει σε περίπλοκη συμπαγή διάταξη εξοπλισμού.

3. Ευέλικτη Διαμόρφωση 3-Way Air Port

Θύρες εισόδου/εξόδου αέρα διαθέσιμες στο πίσω άκρο, στην πλευρική και στην μπροστινή όψη. Πολύ ελεύθερη διάταξη σωληνώσεων για τακτοποιημένη και τακτοποιημένη δρομολόγηση κυκλώματος.

4. Επιφάνειες στερέωσης διπλού εξαρτήματος

Τρύπες για τοποθέτηση εργαλείων τόσο στην επάνω επιφάνεια όσο και στην μπροστινή πλευρά του φορείου ολίσθησης. οπές πείρου τοποθέτησης στο επάνω επίπεδο για να εγγυηθεί την ακριβή τοποθέτηση της λαβής.

5. Προκατεργασμένες αυλακώσεις αισθητήρα

Τυπικές συρόμενες υποδοχές και στις δύο πλευρές του σώματος του κυλίνδρου για εύκολη εγκατάσταση και ρυθμιζόμενη τοποθέτηση των μαγνητικών διακοπτών καλαμιού.

6. Ενσωματωμένη Πλωτή άρθρωση

Η πλωτή σύνδεση μεταξύ της ράβδου εμβόλου και του φορέα ολίσθησης εξαλείφει την πλευρική καταπόνηση του πλευρικού φορτίου και προστατεύει το εσωτερικό συγκρότημα του εμβόλου από ζημιές εκτροπής.

Κανόνας ονομασίας κωδικού μοντέλου

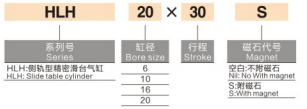

1. Παράδειγμα: HLH16×30S

-- HLH: Κωδικός σειράς για λεπτό κύλινδρο πλευρικής ράγας

-- 16: Διάμετρος οπής κυλίνδρου (mm)

-- 30: Ονομαστικό μήκος διαδρομής (mm)

-- S: Ενσωματωμένος μόνιμος μαγνητικός δακτύλιος (τυπική εργοστασιακή διαμόρφωση)

Πίνακας Θεωρητικών Δυνάμεων Εξόδου (Μονάδα: N)

Διάτρηση (mm)	Πραγματική περιοχή (ώθηση / έλξη, mm²)	0,2 MPa	0,4 MPa	0,6 MPa	0,7 MPa
6	Push:21.2 / Pull:28.3	4,2 / 5,7	8,5 / 11,3	12,7 / 17,0	14,8 / 19,8
10	Push:66.0 / Pull:78.5	13,2 / 15,7	26,4 / 31,4	39,6 / 47,1	46,2 / 54,9
16	Push:157.1 / Pull:188.6	31,4 / 37,7	62,8 / 75,4	94,3 / 113,2	110,0 / 132,0
20	Push:245.4 / Pull:292.4	49,1 / 58,5	98,2 / 117,0	147,2 / 175,4	171,8 / 204,7

Οδηγίες επιλογής μοντέλου & τυπικές εφαρμογές

1. Επιλογή Βασικών Σημείων

-- Προτεραιότητα περιορισμού χώρου: Επιλέξτε HLH όταν η απόσταση εγκατάστασης είναι εξαιρετικά περιορισμένη και απαιτεί εξαιρετικά λεπτό, στενό ενεργοποιητή ολίσθησης.

-- Χαρακτηριστικό φορτίου: Κατάλληλο για παλινδρομική κίνηση ελαφρού τύπου χωρίς εμφανές έκκεντρο πλευρικό φορτίο, υψηλή απαίτηση ακρίβειας τοποθέτησης επαναλήψεων.

-- Σύγκριση με τη σειρά HLQ: HLH λεπτότερο & εξοικονόμηση χώρου. Διπλή ράγα HLQ με μεγαλύτερη ακαμψία και μεγαλύτερη χωρητικότητα φορτίου.

2. Τυπικά σενάρια βιομηχανικής εφαρμογής

-- Εξοπλισμός συναρμολόγησης ακριβείας για ηλεκτρονικά 3C και κατασκευή ημιαγωγών

-- Μίνι αυτοματοποιημένες συσκευές δοκιμών και σταθμοί επιθεώρησης

-- Ελαφρύς μηχανισμοί ακριβείας σύσφιξης, ώθησης και τοποθέτησης

-- Παλινδρομικές μονάδες κίνησης ελαφρού φορτίου εγκατεστημένες σε στενά συμπαγή μηχανήματα

Περίληψη μίας πρότασης

Ο εξαιρετικά λεπτός γραμμικός κύλινδρος ολίσθησης ράγας L SOLH HLH υιοθετεί οδηγό ανακυκλοφορίας σφαιρών, υποστηρίζει τοποθέτηση 4 κατευθύνσεων και διάταξη θύρας αέρα 3 κατευθύνσεων με ενσωματωμένο μαγνητικό δακτύλιο ως στάνταρ, τον ιδανικό πνευματικό ενεργοποιητή ακριβείας τοποθέτησης ελαφρού φορτίου για 3C στενού χώρου και εξοπλισμό αυτοματισμού.
