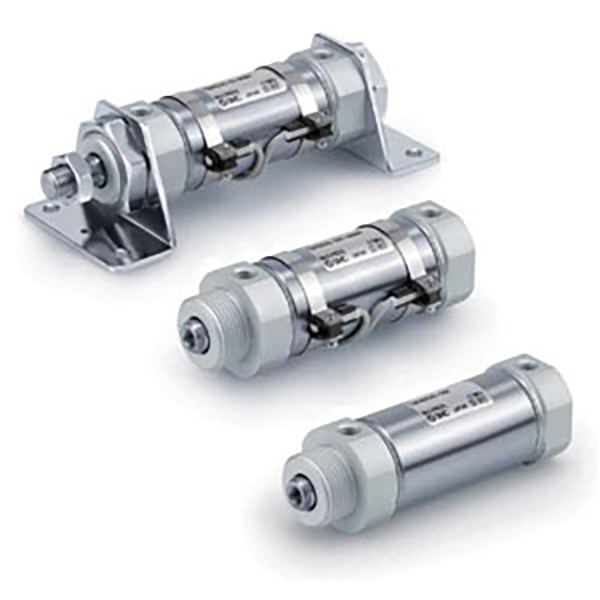

Μίνι κύλινδρος από ανοξείδωτο χάλυβα σειράς CM3 | Πνευματικός κύλινδρος νέας γενιάς εξαιρετικά συμπαγής

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH CM3/CDM3 είναι ένας μίνι κύλινδρος από ανοξείδωτο χάλυβα κοντού τύπου νέας γενιάς, βελτιστοποιημένος ως αναβαθμισμένος αντικαταστάτης της παραδοσιακής σειράς CM2. Καλύπτει μεγέθη οπών από φ20 έως φ40, με μέγιστη μείωση ολικού μήκους 29 mm και 21% ελαφρύτερο βάρος σε σύγκριση με το CM2. Με εξαιρετικά συμπαγές σώμα, πλήρη κατασκευή από ανοξείδωτο ατσάλι 304, λειτουργία χωρίς λάδι και σχεδιασμό σωληνώσεων 4 κατευθύνσεων, προσαρμόζεται τέλεια σε περιορισμένο χώρο, υγρασία, ασθενή οξέα και αλκάλια και καθαρές συνθήκες εργασίας. Χρησιμοποιείται ευρέως σε βιομηχανίες τροφίμων, ιατρικής, ηλεκτρονικών και συσκευασίας για εργασίες γραμμικής κίνησης ακριβείας μεσαίου φορτίου.

  1.1 Standard & Premium Κατασκευή Υλικών

     Πλήρως συμβατό με τα εναλλάξιμα πρότυπα JIS B 8356. Ολόκληρος ο σωλήνας κυλίνδρου, η ράβδος εμβόλου και τα ακραία καλύμματα υιοθετούν υψηλής ποιότητας ανοξείδωτο χάλυβα 304, παρέχοντας εξαιρετική απόδοση ανθεκτική στη σκουριά και στη διάβρωση. Λειτουργεί σταθερά σε υγρά περιβάλλοντα, συνθήκες εργασίας ασθενούς οξέος/ασθενούς αλκαλίου και καθαρά εργαστήρια παραγωγής με ισχυρή περιβαλλοντική προσαρμοστικότητα.

  1.2 Ενσωματωμένη εξαιρετικά συμπαγής δομή

     Υιοθετώντας το κλείδωμα του σπειρώματος του ακραίου καλύμματος και την ενσωματωμένη δομή σωλήνα κυλίνδρου, το συνολικό μέγεθος ελαχιστοποιείται σημαντικά. Ο πρωτοποριακός σχεδιασμός σωληνώσεων 4 κατευθύνσεων (διάστημα 90°) παρέχει εξαιρετικά υψηλή ελευθερία τοποθέτησης, επιλύοντας το δίλημμα εγκατάστασης του στενού χώρου εξοπλισμού και πραγματοποιώντας ευέλικτη διάταξη αυτοματοποιημένων σταθμών.

  1.3 Διαφοροποιημένοι τύποι κίνησης για πλήρη κάλυψη σεναρίου

     • Διπλής Ενέργειας (CM3B) : Παλινδρομική κίνηση εισαγωγής αέρα διπλού άκρου, ο πιο γενικός τύπος για τυπική αυτοματοποιημένη γραμμική οδήγηση.

     • Μονής Δράσης (CM3S/T) : S = Επιστροφή ελατηρίου, T = Επέκταση ελατηρίου. αυτόματη επαναφορά μετά την απενεργοποίηση για σενάρια προτεραιότητας ασφάλειας.

     • Διπλή ράβδος (CM3W) : Έξοδος ράβδου διπλού άκρου, σύγχρονη σταθερή κίνηση και διπλάσια αποτελεσματική διαδρομή για ειδικούς μηχανισμούς σύνδεσης.

     • Μη περιστρεφόμενη ράβδος (CM3K) : Εξαγωνική ράβδος εμβόλου κατά της στρέψης, μηδενική περιστροφή κατά τη λειτουργία για απαιτήσεις τοποθέτησης υψηλής ακρίβειας.

  1.4 Σφράγιση υψηλής ποιότητας και μεγάλη διάρκεια ζωής

     Εξοπλισμένος με αμφίδρομο δακτύλιο στεγανοποίησης χαμηλής τριβής και ενσωματωμένο αυλάκι αποθήκευσης λαδιού, ο κύλινδρος διαθέτει εξαιρετικά χαμηλή πίεση εκκίνησης και σταθερή λειτουργία. Ο τυπικός σχεδιασμός λίπανσης χωρίς λάδι πληροί τα πρότυπα καθαρής βιομηχανίας. Η βελτιστοποιημένη δομή ανθεκτική στη φθορά εξασφαλίζει διάρκεια ζωής άνω των 8 εκατομμυρίων κύκλων, μειώνοντας σημαντικά τη συχνότητα συντήρησης του εξοπλισμού.

  1.5 Ευέλικτη διαμόρφωση buffer & επαγωγής

     Στάνταρ ελαστικό buffer για βασική απορρόφηση κραδασμών και μείωση θορύβου. προαιρετικός απομονωτήρας αέρα τύπου Α για συχνή λειτουργία υψηλής ταχύτητας για την εξάλειψη της ακραίας πρόσκρουσης. Το μοντέλο CDM3 διαθέτει ενσωματωμένο μαγνητικό δακτύλιο, συμβατό με μαγνητικούς διακόπτες της σειράς M9B/A93/Z73 για ανάδραση σήματος θέσης σε πραγματικό χρόνο και αυτόματο έλεγχο σύνδεσης PLC. Μη μαγνητική έκδοση CM3 για απλή κυκλική κίνηση.

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

  1. Τυπική δομή μοντέλου: CDM3B25-100Z

 2. Παραδείγματα τυπικών παραγγελιών

     • Μαγνητικό μοντέλο διπλής δράσης: CDM3B32-50Z (οπή φ32, διαδρομή 50 mm, ενσωματωμένος μαγνητικός δακτύλιος, διπλής δράσης)

     • Μοντέλο Ανοιξιάτικης Επιστροφής Μονής Υποκριτικής: CDM3S20-25Z (οπή φ20, διαδρομή 25 mm, επαναφορά ελατηρίου)

     • Μη περιστρεφόμενο μοντέλο ακριβείας: CDM3K40-100Z (διάτρηση φ40, διαδρομή 100 mm, εξαγωνική ράβδος κατά της στρέψης)

3. Βασικές τεχνικές παράμετροι (Τυπικός τύπος)

4. Θεωρητικά δεδομένα ώσης & τάσης 0,5 MPa

 4.1 Πίνακας ώθησης και τάσης διπλής δράσης (CM3B).

  4.2 Πίνακας επιδόσεων Single Acting (CM3S Spring Return).

5. Τύποι τοποθέτησης & Παράγωγα Μοντέλα

  5.1 Διαφοροποιημένες μέθοδοι τοποθέτησης

     • Β Βασικός τύπος: Άμεση εγκατάσταση μέσω σπειρωμάτων ακραίου καλύμματος, η πιο καθολική και οικονομικά αποδοτική μέθοδος τοποθέτησης.

     • L Στήριγμα ποδιών: Στερεώνεται με αξονικό στήριγμα ποδιού για σταθερή οριζόντια τοποθέτηση.

     • Στήριγμα φλάντζας F/G: Εγκατάσταση πλευρικής φλάντζας με πλευρά ράβδου / χωρίς ράβδο για κάθετη σταθερή τοποθέτηση.

     • C/D Clevis Mount: Σύνδεση μονής / διπλής σχισμής για σενάρια αιώρησης και σύνδεσης.

     • E Trunnion Mount: Δομή πλευρικού κορμού χωρίς ράβδο για ευέλικτη αιωρούμενη κίνηση.

  5.2 Σειρά βασικών παραγώγων

     • CDM3B: Μαγνητικός τύπος διπλής δράσης (τυπικό βασικό μοντέλο)

     • CDM3S/T: Μαγνητικός τύπος μονής δράσης (επιστροφή ελατηρίου / επέκταση ελατηρίου)

     • CDM3W: Μαγνητική διπλή ράβδος διπλής δράσης

     • CDM3K: Μαγνητική μη περιστρεφόμενη εξαγωνική ράβδος τύπου

     • CDM3R: Άμεση εξαιρετικά λεπτή τοποθέτηση για σταθμούς ακραίου περιορισμένου χώρου

6. Σύγκριση επιλογής CM3 έναντι CM2

7. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή διάτρησης: Επιβεβαιώστε το μέγεθος της οπής σύμφωνα με το πραγματικό βάρος φορτίου, κρατήστε τουλάχιστον 50% περιθώριο ασφαλείας. Δώστε προτεραιότητα στη σειρά CM3 για συνθήκες εργασίας μέσης ώσης, καθαρές και ανθεκτικές στη διάβρωση.

     2. Επιλογή εγκεφαλικού: Πραγματική διαδρομή εργασίας συν 10~20mm περιθώριο ασφαλείας. Ακολουθήστε τους τυπικούς κανόνες διαδρομής: διπλής δράσης ≤300 mm, μονής δράσης ≤100 mm.

     3. Λειτουργική διαμόρφωση: Επιλέξτε B για συμβατική παλινδρομική κίνηση διπλής ενέργειας. S για σενάρια ασφαλείας επαναφοράς ελατηρίου απλής δράσης. K για απαιτήσεις τοποθέτησης υψηλής ακρίβειας κατά της στρέψης.

Περίληψη μίας πρότασης

     Ο μικρός μίνι κύλινδρος από ανοξείδωτο χάλυβα νέας γενιάς διαθέτει εξαιρετικά συμπαγές, ελαφρύ σώμα, πλήρη αντοχή στη διάβρωση από ανοξείδωτο 304, λειτουργία μεγάλης διάρκειας χωρίς λάδια και διαφοροποιημένες μεθόδους τοποθέτησης, παρέχοντας λύσεις γραμμικής κίνησης μέσης ώθησης υψηλής σταθερότητας και εξοικονόμησης χώρου για τρόφιμα, ιατρικό, ηλεκτρονικό και καθαρό εξοπλισμό.
