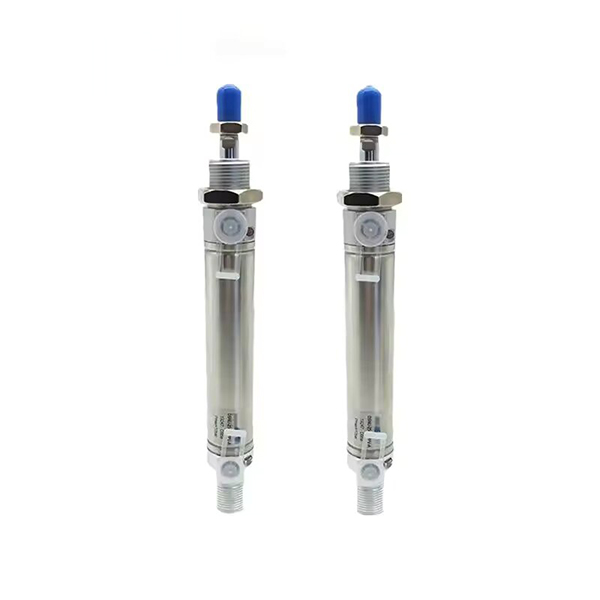

Μίνι κύλινδρος από ανοξείδωτο χάλυβα σειράς DSNU | Πνευματικός κύλινδρος ISO 6432 Πρότυπος ανθεκτικός στη διάβρωση

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH DSNU είναι ένας μίνι πνευματικός κύλινδρος από ανοξείδωτο χάλυβα υψηλής απόδοσης, πλήρως συμβατός με τα διεθνή πρότυπα ISO 6432 και CETOP RP52P. Καλύπτει ένα εύρος οπών από φ8 έως φ63 mm, με πλήρη σωλήνα κυλίνδρου από ανοξείδωτο χάλυβα SUS304 και ράβδο εμβόλου, αυτορυθμιζόμενη πνευματική απορρόφηση κραδασμών, ανώτερη αντοχή στη διάβρωση και εξαιρετικά μεγάλη διάρκεια ζωής. Συμβατό με τις σειρές FESTO DSNU, SMC CM2 και Airtac MG, χρησιμοποιείται ευρέως σε τρόφιμα, φαρμακευτικά, ηλεκτρονικά, συσκευασίας, κλωστοϋφαντουργίας και ειδικά αυτοματοποιημένα σενάρια με συνθήκες εργασίας υγρού, ασθενούς οξέος και ασθενούς αλκαλίου.

  1.1 Παγκόσμιο Πρότυπο & Πλήρης Εναλλάξιμα

     Κατασκευασμένο σύμφωνα με τα καθολικά βιομηχανικά πρότυπα ISO 6432 και CETOP RP52P, όλες οι διαστάσεις τοποθέτησης και οι προδιαγραφές διεπαφής είναι ενοποιημένες παγκοσμίως. Επιτυγχάνει πλήρη εναλλαξιμότητα με μίνι κυλίνδρους διεθνούς μάρκας, υποστηρίζοντας αντικατάσταση μηδενικών τροποποιήσεων και αναβάθμιση παρτίδας τυπικού αυτοματοποιημένου εξοπλισμού.

  1.2 Πλήρης κατασκευή από ανοξείδωτο χάλυβα ανθεκτική στη διάβρωση

     Υιοθετώντας σωλήνα κυλίνδρου και ράβδο εμβόλου κορυφαίας ποιότητας SUS304 από ανοξείδωτο χάλυβα, σε συνδυασμό με ακραία καλύμματα από σφυρήλατο κράμα αλουμινίου. Η ενσωματωμένη δομή υλικού προσφέρει εξαιρετική απόδοση αντισκωριακής, αντιδιαβρωτικής και υψηλής αντοχής, τέλεια προσαρμογή σε σκληρά περιβάλλοντα όπως υψηλή υγρασία, σκόνη, ασθενές οξύ και ασθενές αλκάλιο, ξεπερνώντας κατά πολύ τους συνηθισμένους μίνι κυλίνδρους αλουμινίου σε ανθεκτικότητα.

  1.3 Στερεή δομή με πτυχώσεις κυλίνδρων

     Υιοθέτηση επαγγελματικής τεχνολογίας σφράγισης πτύχωσης κυλίνδρων για σύνδεση ακραίου καλύμματος με σφιχτή και σταθερή συνολική δομή, εξαιρετική αντοχή στους κραδασμούς και σταθερή λειτουργία. Το βελτιωμένο στρογγυλό ίσιο σχήμα διαθέτει απλή δομή και άνετη καθημερινή αποσυναρμολόγηση και συντήρηση, μειώνοντας το κόστος λειτουργίας αργότερα.

  1.4 Συμπαγείς επιλογές διαφοροποιημένης κίνησης και μικρού τύπου

     • DSNU Διπλής Δράσης: Παλινδρομική κίνηση εισαγωγής αέρα διπλού άκρου, ο πιο καθολικός τυπικός τύπος για συμβατικό γραμμικό αυτοματισμό.

     • DSNU-…-P Μονόδραση (Push Out): Δομή ώθησης ελατηρίου, αυτόματη επέκταση μετά από διακοπή ρεύματος για σενάρια επαναφοράς ασφαλείας.

     • DSNU-…-R Μονής Δράσης (Τραβήξτε πίσω): Δομή επιστροφής ελατηρίου, αυτόματη ανάκληση μετά από διακοπή ρεύματος για προστατευτικούς μηχανισμούς τοποθέτησης.

     • DSNU-…-PPV Αυτορυθμιζόμενο μαξιλάρι: Ευφυής αυτορυθμιζόμενος πνευματικός buffer διπλού άκρου, δεν απαιτείται χειροκίνητη ρύθμιση, κατάλληλος για λειτουργία υψηλής ταχύτητας πλήρους εύρους πίεσης.

     • Σύντομος τύπος DSNU-S: 35 mm πιο κοντό σε συνολικό μήκος και 40% πιο στενό σε πλάτος από τον τυπικό τύπο, προσαρμοσμένο για σενάρια εγκατάστασης εξαιρετικά στενού χώρου.

  1.5 Αναβαθμισμένο σύστημα στεγανοποίησης μαξιλαριών & χαμηλής τριβής

     Στάνταρ εξοπλισμένο με ελαστικό μαξιλαράκι προστασίας (P) για βασικό θόρυβο και μείωση κρούσεων. προαιρετικό καινοτόμο αυτορυθμιζόμενο μαξιλάρι αέρα PPV, που προσαρμόζεται σε πλήρες εύρος πίεσης 0,1~1,0 MPa με αυτόματο προσαρμοζόμενο buffer για συχνή κίνηση υψηλής ταχύτητας. Εξοπλισμένος με αμφίδρομη σύνθετη σφράγιση χαμηλής τριβής και ενσωματωμένο αυλάκι αποθήκευσης λαδιού, ο κύλινδρος διαθέτει εξαιρετικά χαμηλή πίεση εκκίνησης, σταθερή λειτουργία χωρίς λάδια και διάρκεια ζωής άνω των 8 εκατομμυρίων κύκλων.

  1.6 Διαμόρφωση μαγνητικής επαγωγής ακριβείας

     Ο προαιρετικός ενσωματωμένος μαγνητικός δακτύλιος (κωδικός Α) είναι συμβατός με τους μαγνητικούς διακόπτες της σειράς FESTO SMT και SMC M9B, πραγματοποιώντας ακριβή εντοπισμό θέσης εμβόλου σε πραγματικό χρόνο και έλεγχο σύνδεσης σήματος PLC, υποστηρίζοντας αυτοματοποιημένο εντοπισμό θέσης κύκλου και έξυπνη παρακολούθηση.

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

 1. Τυπική δομή μοντέλου: DSNU25-100-PPV-A-MQ

  2. Παραδείγματα τυπικών παραγγελιών

     • Μαγνητικό μοντέλο διπλής δράσης PPV Cushion: DSNU32-75-PPV-A-MQ (διάτρηση 32 mm, διαδρομή 75 mm, τοποθέτηση πλευρικής φλάντζας, μαγνητικός εξοπλισμός)

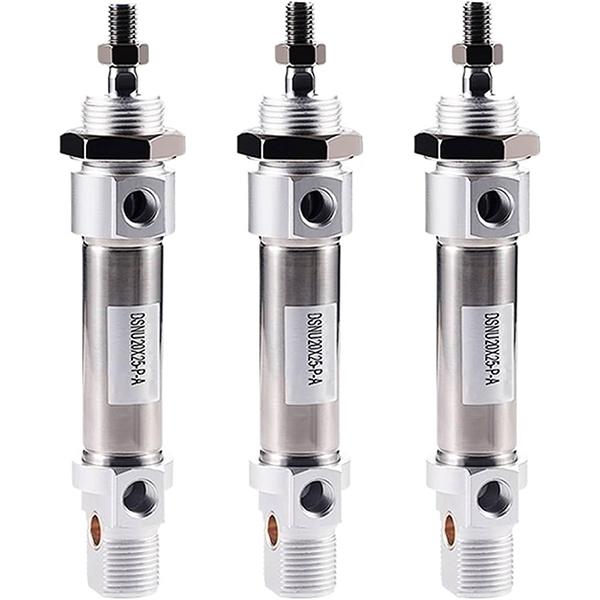

     • Μοντέλο ελαστικού μαξιλαριού διπλής δράσης κοντού τύπου: DSNU-S20-50-P-A (διάτρηση 20 mm, διαδρομή 50 mm, εξαιρετικά συμπαγές κοντό σώμα, μαγνητικό εξοπλισμό)

     • Μοντέλο Ανοιξιάτικης Επιστροφής Μονής Υποκριτικής: DSNU16-30-R-P-A (διάτρηση 16 mm, διαδρομή 30 mm, επαναφορά ελατηρίου, μαγνητικός εξοπλισμός)

3. Βασικές τεχνικές παράμετροι (Τυπικός τύπος)

4. Διάγραμμα αναφοράς θεωρητικής ώθησης και τάσης 0,5 MPa (Μονή ράβδος)

  4.1 Δεδομένα απόδοσης διπλής δράσης (DSNU).

  4.2 Δεδομένα απόδοσης μονής δράσης (DSNU-R Spring Return).

5. Φόρμες τοποθέτησης & Παράγωγα Μοντέλα

  5.1 Διαφοροποιημένες καθολικές μέθοδοι τοποθέτησης

     • Πλευρική φλάντζα θυρίδας MQ: Τυπική σταθερή βάση φλάντζας με πλευρική είσοδο αέρα, ο πιο γενικός τύπος για συμβατική διάταξη αυτοματισμού

     • Φλάντζα αξονικής θύρας MA: Σχέδιο αξονικής εισαγωγής αέρα, ειδικά προσαρμοσμένο για περιορισμένο χώρο αξονικής εγκατάστασης

     • MH Direct Mount: Δομή άμεσης στερέωσης ακραίου καλύμματος, εξαιρετικά λεπτό σώμα για τοποθέτηση σε στενό χώρο

     • Μονάδα σύσφιξης KP: Ενσωματωμένη λειτουργία κλειδώματος για αυθαίρετη στερέωση θέσης διαδρομής και τοποθέτηση αντι-μετατόπισης

     • FA/FB Μπροστινή/Πίσω φλάντζα: Στερέωση επίπεδης φλάντζας εμπρός και πίσω, πλήρως συμβατή με αξεσουάρ στερέωσης προτύπου ISO

  5.2 Σειρά βασικών παραγώγων

     • Πρότυπο DSNU: Τύπος διπλής δράσης γενικής χρήσης με ελαστικό ή ρυθμιστή αέρα για γενικό αυτοματισμό

     • Σύντομος τύπος DSNU-S: Συμπαγές κοντό σώμα, αποκλειστικό για σενάρια εγκατάστασης εξαιρετικά στενού χώρου

     • DSNU-…-P/R Μονής Δράσης: Μοντέλα μονής δράσης με ελατήριο push-out / επιστροφή ελατηρίου για επαναφορά συνθηκών εργασίας ασφαλείας

     • DSNU-…-PPV Αυτορυθμιζόμενο μαξιλάρι: Έξυπνη προσαρμοστική προσωρινή μνήμη, που προτιμάται για συχνή κυκλική λειτουργία υψηλής ταχύτητας

6. Σύγκριση επιλογής DSNU vs CM2 vs MG

7. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή διάτρησης: Επιλέξτε το κατάλληλο μέγεθος οπής σύμφωνα με το πραγματικό βάρος φορτίου, κρατήστε περισσότερο από 50% περιθώριο ασφαλείας. Δώστε προτεραιότητα στις σειρές DSNU για λειτουργία υψηλής ταχύτητας, αντοχή στη διάβρωση και απαιτήσεις αντιστοίχισης διεθνών προτύπων.

     2. Επιλογή εγκεφαλικού: Πραγματική διαδρομή εργασίας συν 10~20mm περιθώριο ασφαλείας. ακολουθήστε τα τυπικά όρια διαδρομής: διπλής δράσης ≤500mm, μονής δράσης ≤150mm.

     3. Λειτουργική διαμόρφωση: Επιλέξτε αυτορυθμιζόμενο μαξιλάρι αέρα PPV για λειτουργία υψηλής ταχύτητας (>500 mm/s). επιλέξτε σύντομο τύπο DSNU-S για στενό χώρο εγκατάστασης. ταιριάζουν Ένας μαγνητικός δακτύλιος + διακόπτες SMT/M9B για αυτόματη ανίχνευση θέσης.

Περίληψη μίας πρότασης

     Ο μίνι κύλινδρος από ανοξείδωτο ατσάλι SOLH DSNU ISO 6432 διαθέτει πλήρη ανθεκτική στη διάβρωση δομή από ανοξείδωτο χάλυβα, αυτορυθμιζόμενο έξυπνο buffering, λειτουργία μεγάλης διάρκειας χωρίς λάδια και διαφοροποιημένες επιλογές τοποθέτησης, που χρησιμεύει ως μια γενική λύση μίνι κυλίνδρων υψηλών προδιαγραφών για τρόφιμα, φαρμακευτικά και αυτοματοποιημένα μηχανήματα.
