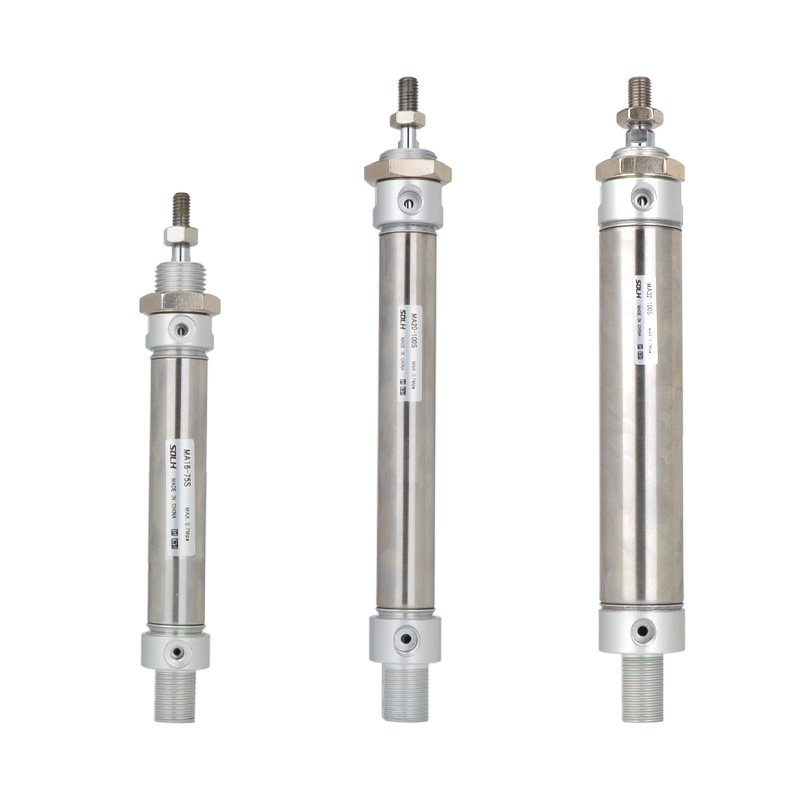

Μίνι κύλινδρος από ανοξείδωτο χάλυβα σειράς MA (Οικονομικός γενικός τύπος)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Οικονομικός μίνι κύλινδρος από ανοξείδωτο χάλυβα της σειράς SOLH MA, μεγέθους οπής φ16/20/25/32/40/50/63mm. Εναλλάξιμα με τη σειρά SMC CM2/CM3. Υψηλή απόδοση κόστους, ώριμη δομή, γενικές διαστάσεις τοποθέτησης και αντοχή στη διάβρωση. Εφαρμόζεται ευρέως στην ελαφριά βιομηχανία, τα ηλεκτρονικά είδη, τη συσκευασία, τα τρόφιμα και τον μικρο εξοπλισμό αυτοματισμού για ελαφρύ και μεσαίο φορτίο, ευαίσθητες στον προϋπολογισμό, καθαρές ή υγρές συνθήκες εργασίας.

Βασικά χαρακτηριστικά δομής και σχεδίασης

   1. Πρότυπο: Εσωτερικό πρότυπο επιχείρησης, εξαιρετικά εναλλάξιμα με το SMC CM2/CM3.

   2. Υλικό: κάννη & ράβδος εμβόλου από ανοξείδωτο χάλυβα 304, καπάκια από κράμα αλουμινίου, ανθεκτικά στη σκουριά για υγρό, ασθενές οξύ, αδύναμο αλκάλιο και καθαρό περιβάλλον.

   3. Δομή: Σύνδεση τελικού καπακιού και κάννης με πτυχωτό ρολό, σταθερή δομή και ανταγωνιστικό κόστος, ίσιο κυλινδρικό σχήμα για εύκολη συντήρηση.

   4. Παραλλαγές λειτουργίας

     -- MA Double Acting: Παροχή αέρα και στα δύο άκρα, το πιο κοινό πρότυπο μοντέλο

     -- MSA Single Acting Spring Extend: Επεκτείνεται αυτόματα όταν διακόπτεται ο αέρας

     -- MTA Single Acting Spring Return: Ανασύρεται αυτόματα όταν διακόπτεται ο αέρας

     -- MAD Double Rod: Ράβδος εκτεινόμενη και στις δύο πλευρές, σύγχρονη κίνηση, διπλάσια αποτελεσματική διαδρομή

     -- MAJ Adjustable Stroke: Διπλή δράση με ρύθμιση λεπτής διαδρομής για ακριβή τοποθέτηση

   5. Μαξιλάρι: Τυπικό λαστιχένιο μαξιλαράκι κατά της σύγκρουσης. MAC προαιρετικό ρυθμιζόμενο μαξιλάρι αέρα για μείωση των κραδασμών και του θορύβου σε κίνηση υψηλής ταχύτητας.

   6. Σφράγιση: Ειδική αμφίδρομη σφράγιση με αυλάκι αποθήκευσης λαδιού, χαμηλή πίεση εκκίνησης, λειτουργία χωρίς λάδι, διάρκεια ζωής ≥5 εκατομμύρια κύκλους.

   7. Ανίχνευση θέσης: Όλα τα μοντέλα ενσωματωμένος μαγνητικός δακτύλιος (κατάληξη S), συμβατός με μαγνητικούς διακόπτες AirTAC CS1-G ή SMC M9B για ανάδραση θέσης εμβόλου.

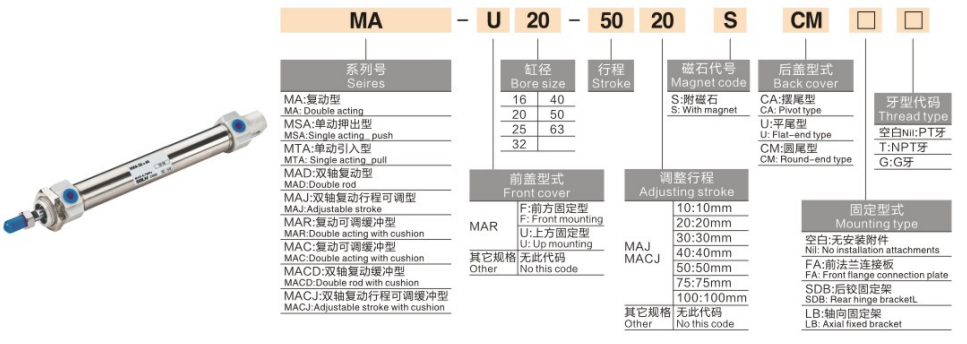

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου：MA25-100S-CM-FA

Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- MA32-75S-CM：Bore32, stroke75, διπλής δράσης, κυλινδρική ουρά, ενσωματωμένος μαγνήτης

     -- MTA20-50S-U：Bore20, stroke50, επιστροφή ελατηρίου μονής δράσης, επίπεδη ουρά

     -- MAJ40-100S-CA：Bore40, stroke100, ρυθμιζόμενη διαδρομή, ουρά clevis

Καθολικές Τεχνικές Προδιαγραφές

Θεωρητική δύναμη ώθησης & έλξης @0,5 MPa (Μονή ράβδος, Μονάδα: N)

   1. Διπλός Δρ. MA

   2. MTA Single Acting (Spring Return @0,5MPa)

Φόρμες τοποθέτησης & Παράγωγα Μοντέλα

   1. Πίσω ουρά και επιλογές τοποθέτησης

     -- Κυλινδρική ουρά CM: Τυπική ευθεία τοποθέτηση (Πιο δημοφιλής)

     -- Ουρά CA Clevis: Πίσω μεντεσέδες για μηχανισμό αιώρησης

     -- U Επίπεδη ουρά: Επίπεδη εγκατάσταση για περιορισμένο αξονικό χώρο

     -- Φλάντζα FA/FB: Στερέωση πλάκας φλάντζας εμπρός/πίσω

     -- Στήριγμα ποδιού LB: Εγκατάσταση πλευρικού αξονικού βραχίονα

     -- SDB Διπλό μανίκι: Αρθρωτή σύνδεση για αιωρούμενη κίνηση

   2. Κύρια Παράγωγες Εκδόσεις

     -- MA: Τυπική διπλής δράσης με ενσωματωμένο μαγνήτη

     -- MSA/MTA: Επέκταση ελατηρίου μονής δράσης /Επιστροφή ελατηρίου

     -- MAD: Διπλή ράβδος διπλής δράσης

     -- MAJ: Ρυθμιζόμενη διαδρομή διπλής δράσης

     -- MAC: Διπλής δράσης με ρυθμιζόμενο μαξιλάρι αέρα

Οδηγός γρήγορης επιλογής 3 βημάτων

   1.Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση & οριζόντιο φορτίο, κράτηση ≥50% περιθωρίου ασφαλείας. επιλέξτε MA κατά προτίμηση για έργα ελαφρού και μεσαίου φορτίου και ευαίσθητα στο κόστος.

   2.Επιβεβαίωση εγκεφαλικού επεισοδίου: Προσθέστε επιπλέον περιθώριο διαδρομής 10~20mm. Μέγιστη διαδρομή: διπλής δράσης ≤500mm, μονής δράσης ≤100mm.

   3. Αντιστοίχιση διαμόρφωσης

     -- Λειτουργία: Διπλής δράσης → MA; επιστροφή ελατηρίου μονής δράσης → MTA; ακριβής συντονισμός διαδρομής → MAJ

     -- Μαξιλάρι: Επιλέξτε MAC ρυθμιζόμενο μαξιλάρι αέρα όταν τρέχετε με ταχύτητα＞500mm/s

     -- Σχόλια θέσης: Όλα τα μοντέλα είναι εξοπλισμένα με ενσωματωμένο μαγνήτη, ταιριάζουν με μαγνητικούς διακόπτες CS1-G / M9B

Περίληψη μίας πρότασης

     Ο οικονομικός μίνι κύλινδρος από ανοξείδωτο χάλυβα SOLH MA είναι εναλλάξιμος με τη σειρά SMC CM2/CM3, παρέχει άφθονες παραλλαγές και πολλαπλές επιλογές τοποθέτησης, οικονομικά αποδοτικό γραμμικό ενεργοποιητή για αυτοματισμούς ελαφρού και μεσαίου φορτίου, συσκευασίας, τροφίμων και ηλεκτρονικών γραμμών παραγωγής.
