Μίνι κύλινδρος από ανοξείδωτο χάλυβα σειράς CM2 / CDM2 (διπλής / μονής δράσης)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

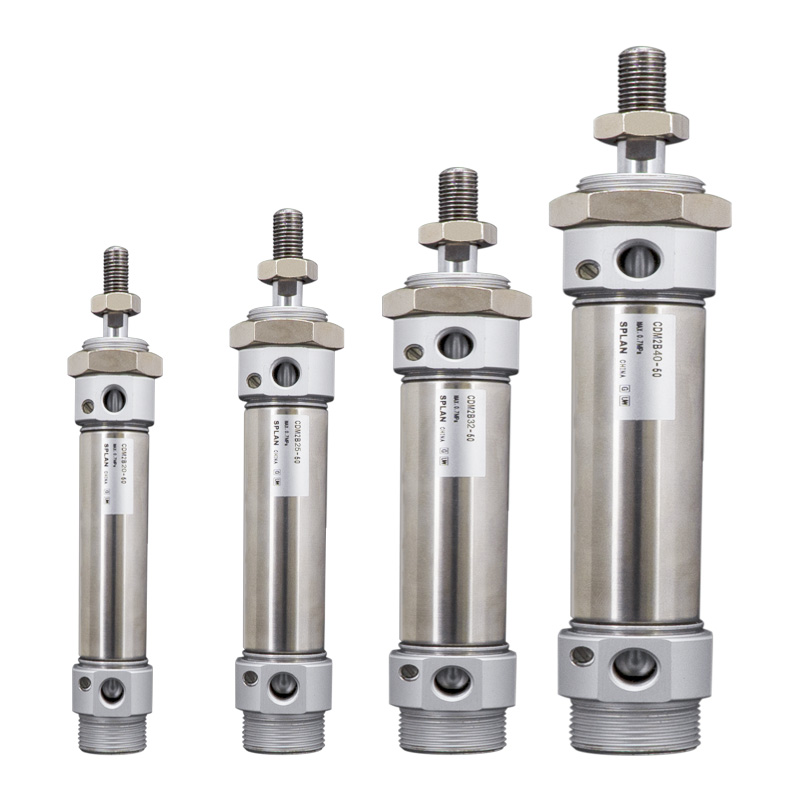

     Τα SOLH CM2 / CDM2 είναι τυπικοί στρογγυλοί κύλινδροι από ανοξείδωτο χάλυβα JIS B 8356, μεγέθους οπής φ20/25/32/40 mm. Απόδοση τοποθετημένη ανάμεσα σε μικρο-μίνι κυλίνδρους και τυπικούς κυλίνδρους. Βασικά πλεονεκτήματα: αντοχή στη διάβρωση, μεγάλη διάρκεια ζωής, διαφοροποιημένες επιλογές τοποθέτησης, συμπαγής απόδοση μέσης ώσης. Ευρέως υιοθετημένο για σταθμούς μεσαίου φορτίου τροφίμων, φαρμακευτικών, ηλεκτρονικών, συσκευασιών και καθαρών αυτοματισμών.

Βασικά χαρακτηριστικά δομής και σχεδίασης

   1. Πρότυπο: Συμμορφώνεται με το JIS B 8356, στρογγυλό σώμα με γενικές διαστάσεις τοποθέτησης.

   2. Υλικό: κάννη από ανοξείδωτο χάλυβα 304, ράβδος εμβόλου και ακραίες τάπες, ανθεκτικό στη σκουριά, ανθεκτικό σε υγρό, ασθενές οξύ, αδύναμα αλκάλια και καθαρά περιβάλλοντα.

   3. Δομή: Ακραία καπάκια κλειδωμένα με κλωστές, ίσιο στρογγυλό περίγραμμα, υψηλή μηχανική αντοχή και εύκολη συντήρηση.

   4. Παραλλαγές λειτουργίας

     -- CM2B Double Acting: Παροχή αέρα και στα δύο άκρα, το πιο δημοφιλές τυπικό μοντέλο

     -- CM2S / CM2T Απλή δράση: S=Επιστροφή άνοιξης; T=Επέκταση ελατηρίου, αυτόματη επαναφορά μετά από διακοπή αέρα

     -- Διπλή ράβδος CM2W: Ράβδος εκτεινόμενη και στις δύο πλευρές, σύγχρονη κίνηση, διπλή αποτελεσματική διαδρομή

     -- Μη περιστρεφόμενη ράβδος CM2K: Εξαγωνική ράβδος εμβόλου, αντιστρεπτική για ακριβή τοποθέτηση

   5. Μαξιλάρι: Τυπικό μαξιλάρι από καουτσούκ. μαξιλάρι αέρα (επίθημα Α) προαιρετικό για μείωση του θορύβου πρόσκρουσης σε υψηλή ταχύτητα.

   6. Σφράγιση: Αμφίδρομη σφράγιση χαμηλής τριβής με αυλάκι δεξαμενής λαδιού. Χαμηλή πίεση εκκίνησης, λειτουργία χωρίς λάδι, διάρκεια ζωής ≥8 εκατομμύρια κύκλοι.

   7. Ανίχνευση θέσης: Έκδοση CDM2 εξοπλισμένη με ενσωματωμένο μαγνητικό δακτύλιο, συμβατό με μαγνητικούς διακόπτες M9B/A93/Z73 για ανάδραση θέσης εμβόλου.

Πλήρης κανόνας κωδικοποίησης μοντέλου

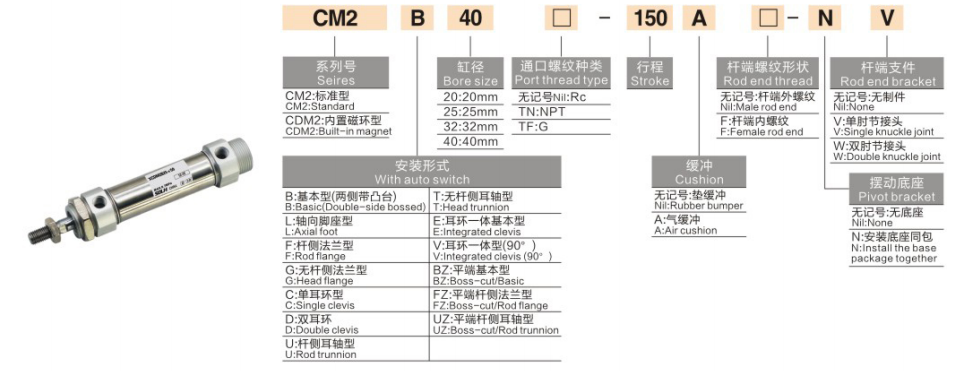

   1. Παράδειγμα μοντέλου:CDM2B20-100A-B

   2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- CDM2B25-50-B：Bore25, stroke50, διπλής δράσης, ενσωματωμένος μαγνήτης, λαστιχένιο μαξιλάρι

     -- CDM2S32-75-B：Bore32, stroke75, single acting ελατήριο επιστροφή

     -- CDM2K40-100-B：Bore40, stroke100, μη περιστρεφόμενη εξαγωνική ράβδος εμβόλου

Τεχνικές προδιαγραφές Universal Core

Θεωρητική δύναμη ώθησης & έλξης @0,5 MPa (Μονή ράβδος, Μονάδα: N)

   1. Διπλής δράσης CM2B

   2. Single Acting CM2S (Επιστροφή άνοιξης @0,5MPa)

Φόρμες τοποθέτησης & Παράγωγα Μοντέλα

   1. Επιλογές τοποθέτησης

     -- B Βασικός τύπος: Απευθείας εγκατάσταση μέσω νημάτων ακραίου καλύμματος (πιο συνηθισμένο)

     -- L Foot Mount: Στερέωση αξονικού ποδιού

     -- Φλάντζα F/G: Φλάντζα με πλευρά ράβδου /φλάντζα πλευράς κεφαλής

     -- C/D Clevis: Μονόσχημα /διπλό

     -- E Trunnion: Προεξοχή στην πλευρά του κεφαλιού για αιωρούμενη κίνηση

   3. Κύρια Παράγωγη Σειρά

     -- CDM2B: Τυπική διπλή δράση με ενσωματωμένο μαγνήτη

     -- CDM2S/T: Επιστροφή ελατηρίου μονής δράσης / επέκταση ελατηρίου

     -- CDM2W: Διπλή ράβδος διπλής δράσης

     -- CDM2K: Μη περιστρεφόμενη εξαγωνική ράβδος εμβόλου

     -- CDM2R: Λεπτή έκδοση άμεσης τοποθέτησης για περιορισμένο αξονικό χώρο

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση & οριζόντιο φορτίο, κράτηση ≥50% περιθωρίου ασφαλείας. επιλέξτε CM2 κατά προτίμηση για εφαρμογές μεσαίου φορτίου.

   2. Επιβεβαίωση διαδρομής: Προσθέστε 10~20 χιλιοστά επιπλέον περιθώριο διαδρομής. Μέγιστη διαδρομή: διπλής δράσης ≤300mm, μονής δράσης ≤100mm.

   3. Αντιστοίχιση διαμόρφωσης

     -- Λειτουργία: Διπλής δράσης → B; επιστροφή ελατηρίου μονής δράσης → S; απαίτηση κατά της συστροφής → K

     -- Μαξιλάρι: Προσθέστε επίθημα Α (μαξιλάρι αέρα) για παλινδρομική κίνηση υψηλής ταχύτητας

     -- Σχόλια θέσης: Επιλέξτε μοντέλο εξοπλισμένο με μαγνήτη CDM2, αντιστοιχίστε τους μαγνητικούς διακόπτες M9B/A93

Περίληψη μίας πρότασης

     Ο τυπικός στρογγυλός πνευματικός κύλινδρος από ανοξείδωτο χάλυβα SOLH CM2/CDM2 JIS είναι πλήρως εναλλάξιμος με την εισαγόμενη σειρά CM2, διαθέσιμος σε παραλλαγές διπλής δράσης, μονής δράσης, διπλής ράβδου και μη περιστρεφόμενης ράβδου, πολλαπλές επιλογές τοποθέτησης, ιδανικός γραμμικός ενεργοποιητής μέσης ώσης για καθαρούς αυτοματισμούς τροφίμων, ιατρικών, ηλεκτρονικών και συσκευασιών.
