Κύλινδρος αέρα

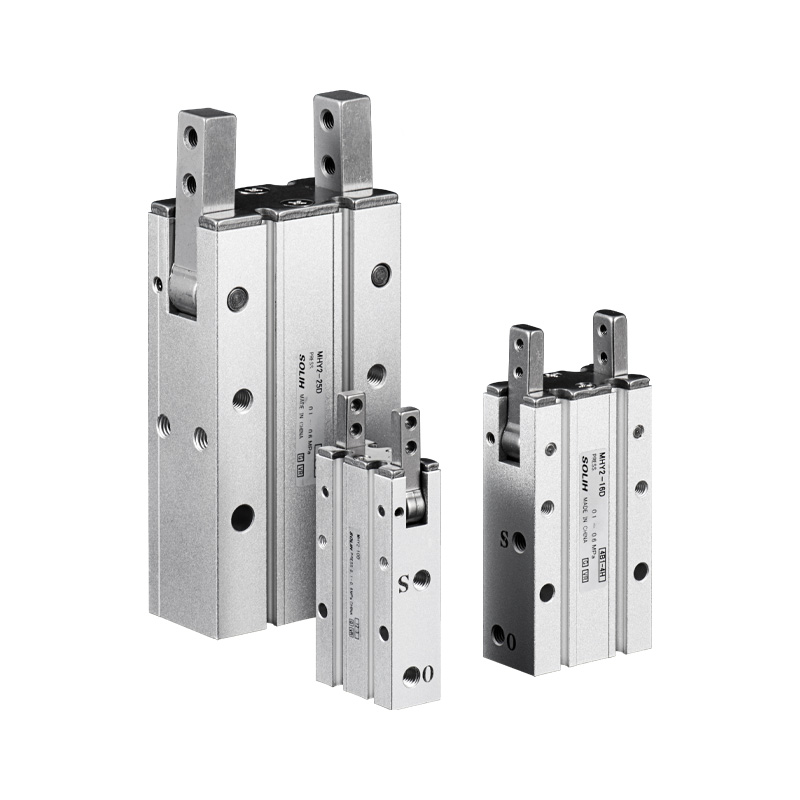

Η πνευματική λαβή πλάτους 180° με έκκεντρο SOLH MHY2 είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Υιοθετεί το κιβώτιο ταχυτήτων με έκκεντρο αντί για μηχανισμό γραναζιού, επιτυγχάνοντας μέγιστη γωνία ανοίγματος 180° με θέση over-close -3° για την αποφυγή χαλάρωσης του τεμαχίου εργασίας. Τα μεγέθη οπών καλύπτουν 10/16/20/25 mm, αμιγώς διπλής δράσης χωρίς παραλλαγές NO/NC απλής δράσης και η ακρίβεια τοποθέτησης επανάληψης φτάνει τα ±0,02 mm. Η βελτιστοποιημένη κατασκευή με στενό διάκενο ενισχύει την αντοχή στη σκόνη. Διατίθενται αυλακώσεις αισθητήρα τεσσάρων πλευρών και η τοποθέτηση μέσω οπής είναι προαιρετική. Οι ενσωματωμένοι μαγνητικοί δακτύλιοι λειτουργούν με διακόπτες καλαμιού της σειράς M9 για αποστολή σημάτων ανάδρασης ανοιχτού/κλειστού στο PLC. Λόγω της μετάδοσης με μοχλό, η αποτελεσματική δύναμη σύσφιξης μειώνεται απότομα με την εκτεταμένη προεξοχή της σιαγόνας. Απαιτείται επαλήθευση ροπής κατά την επιλογή και το μήκος του βραχίονα σύσφιξης συνιστάται εντός 35 mm. Ιδανικό για το μάζεμα και την ανατροπή σωληνοειδών και ακανόνιστων τεμαχίων εργασίας μεγάλης διαμέτρου σε μικροσκοπικούς τελικούς ρομπότ. Συνιστάται η αιωρούμενη λαβή ταχυτήτων MHW2, εάν απαιτείται κράτημα απενεργοποίησης ή μεγαλύτερη οπή βαρέως τύπου. Η παράλληλη λαβή MHZ2 προτιμάται για κεντραρισμένη γραμμική σύσφιξη.

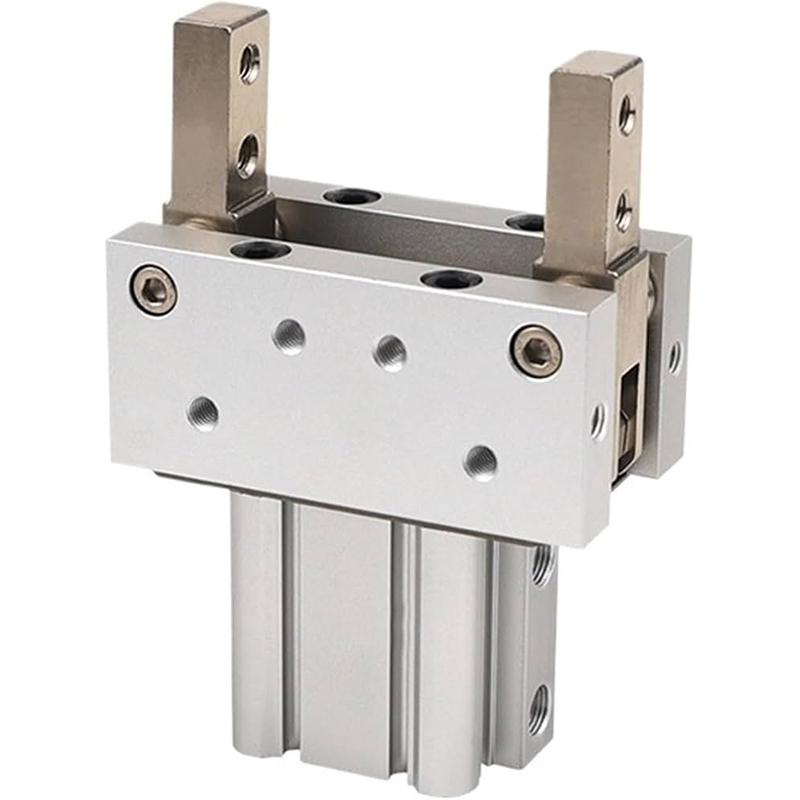

Η αυτοασφαλιζόμενη πνευματική λαβή βαρέως τύπου εναλλαγής SOLH MHT2 είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Η δομή νεκρού σημείου σύνδεσης εναλλαγής ενισχύει τη δύναμη σύσφιξης κατά 3~5 φορές. Το μηχανικό αυτοκλείδωμα εμπλέκεται μόλις κλείσει πλήρως, διατηρώντας πάνω από 80% δύναμη σύσφιξης μετά την απώλεια αέρα για να αποτρέψει την πτώση του τεμαχίου εργασίας, ιδανικό για χειρισμό ρομπότ πάνω από το κεφάλι και σταθμούς υψηλής ασφάλειας. Τα μεγέθη οπών καλύπτουν 32/40/50/63 mm, προσφέρονται σε τυπικό τύπο D και ενημερωμένη ελαφριά παραλλαγή DZ. Οι μαγνητικοί διακόπτες (M9BW) μπορούν να τοποθετηθούν σε τέσσερις πλευρές για ευέλικτη διάταξη αισθητήρων. Εξοπλισμένο με σιαγόνες από κράμα χάλυβα υψηλής αντοχής και συνδέσμους ανθεκτικούς στη φθορά, υποστηρίζει μακροχρόνια συνεχή λειτουργία χωρίς λάδια. Η γωνία περιστροφής περιορίζεται στις 23°~28°, επομένως η απόσταση του τεμαχίου εργασίας πρέπει να επαληθεύεται κατά την επιλογή. Χρησιμοποιείται ευρέως για εξαρτήματα αυτοκινήτων, χυτά και σφυρήλατα εξαρτήματα, φόρτωση εργαλειομηχανών βαρέως τύπου και εξαρτήματα ασφαλείας για εξοπλισμό συμπίεσης. Σε αντίθεση με τις συνηθισμένες παράλληλες λαβές χωρίς λειτουργία κλειδώματος, το MHT2 είναι η προτιμώμενη λύση για βαριά φορτία που απαιτούν προστασία κατά της πτώσης.

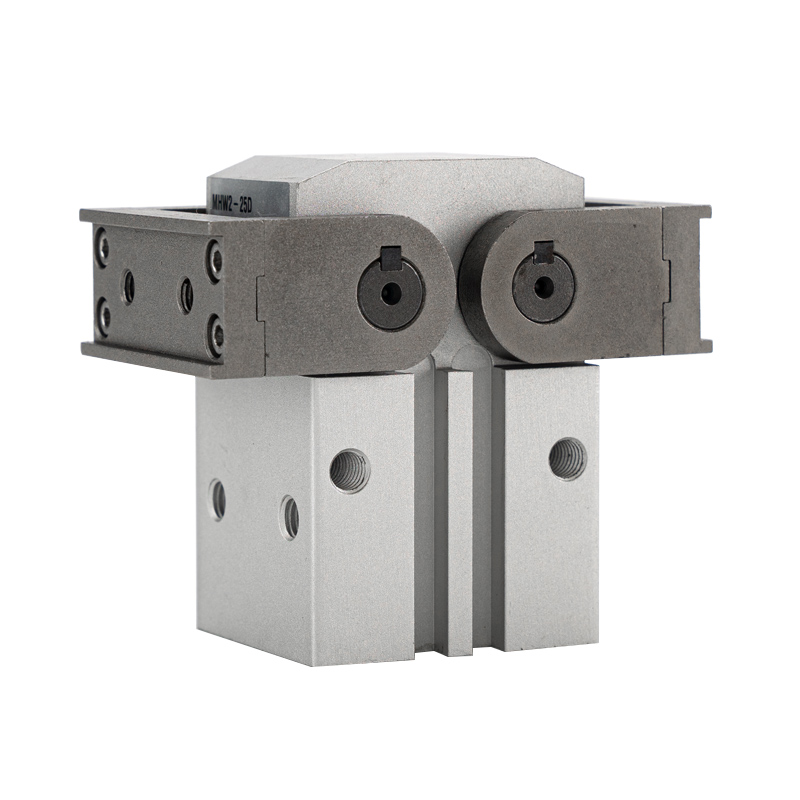

Η αιωρούμενη πνευματική λαβή 180° rack-and-pinion SOLH MHW2 είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Ο μηχανισμός μετάδοσης κίνησης με γρανάζι & πινιόν επιτρέπει τη συμμετρική σύγχρονη αιώρηση της σιαγόνας, κάθε σιαγόνα περιστρέφεται έως και 90° για συνολικό άνοιγμα 180°, με σφάλμα συγχρονισμού ≤0,1° για εγγύηση ισορροπημένης σύσφιξης και αποφυγή ολίσθησης του τεμαχίου εργασίας. Τα μεγέθη οπών κυμαίνονται από 20 έως 50 mm σε καθαρά διαμόρφωση διπλής ενέργειας. Οι σιαγόνες στέκονται κάθετα στο σώμα στο πλήρες άνοιγμα, ελαχιστοποιώντας τον κατειλημμένο χώρο και διευκολύνοντας τη μηχανική αποφυγή και την ανατροπή του τεμαχίου εργασίας. Σκληρό ανοδιωμένο τετράγωνο σώμα αλουμινίου διαθέτει αυλακώσεις αισθητήρα τεσσάρων πλευρών για απεριόριστη εγκατάσταση μαγνητικού διακόπτη. Η βελτιστοποιημένη στεγανοποίηση με προστασία από τη σκόνη υποστηρίζει τη λειτουργία μεγάλου κύκλου σε εργαστήρια με σκόνη. Σε σύγκριση με το MHY2 που κινείται με έκκεντρο, το MHW2 προσφέρει μεγαλύτερη χωρητικότητα φορτίου και καλύτερο συγχρονισμό. Σε αντίθεση με την εναλλαγή MHT2, δεν έχει αυτόματο κλείδωμα με απενεργοποίηση, αλλά παρέχει πολύ μεγαλύτερη γωνία αιώρησης. Χρησιμοποιείται ευρέως για το χτύπημα και το χειρισμό τεμαχίων μεσαίου φορτίου (1~20 kg), χαρτοκιβωτίων, μεγάλων πλαστικών εξαρτημάτων και φόρτωσης/εκφόρτωσης σε περιορισμένους σταθμούς αυτοματισμού.

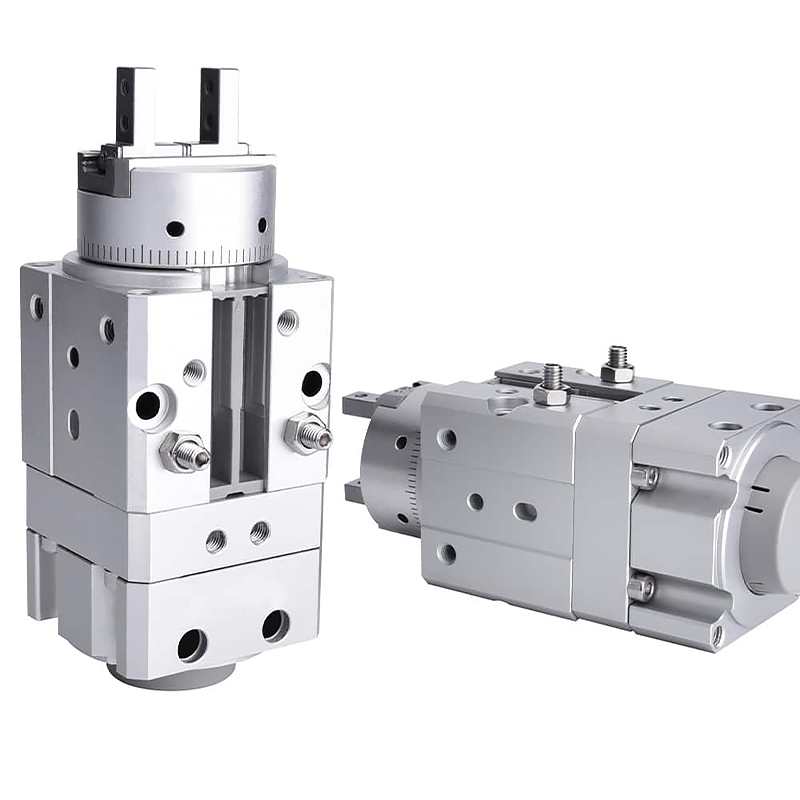

Η ενσωματωμένη περιστροφική λαβή τύπου πτερυγίου SOLH MRHQ είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Ενσωματώνει μια περιστροφική μονάδα πτερυγίων και μια παράλληλη λαβή αέρα σε έναν ενιαίο ενεργοποιητή, αντικαθιστώντας τον διαχωρισμένο συνδυασμό περιστροφικού τραπεζιού και ξεχωριστού κυλίνδρου δακτύλου. Το συνολικό μήκος μειώνεται κατά περίπου 20% και η παρεμβολή οπισθέλκουσας του σωλήνα κατά την περιστροφή εξαλείφεται. Τα μεγέθη οπών καλύπτουν 10/16/20/25 mm με τυπικές εκδόσεις περιστροφής 90° και 180°. Οι ακραίες βίδες ακινητοποίησης επιτρέπουν ±10° συνολική γωνιακή λεπτή ρύθμιση. Η παράλληλη σιαγόνα διπλής δράσης επιτυγχάνει επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,01 mm. Πέντε επιφάνειες στερέωσης μαζί με προεξοχές τοποθέτησης και οπές πείρων επιτρέπουν γρήγορο κεντράρισμα και συναρμολόγηση πολλαπλών προσανατολισμών. Οι ενσωματωμένοι μαγνητικοί δακτύλιοι υποστηρίζουν έως και τέσσερις διακόπτες καλαμιού της σειράς M9 για την ανίχνευση τόσο των περιστροφικών ορίων όσο και της κατάστασης ανοίγματος/κλεισίματος σιαγόνων για πλήρη έλεγχο αλληλασφάλισης PLC. Υιοθετώντας αυτολιπαινόμενη δομή χωρίς λάδια, χρησιμοποιείται ευρέως για τη λαβή, το γύρισμα και τη μετατροπή κατεύθυνσης του τεμαχίου εργασίας σε γραμμές αυτοματισμού ηλεκτρονικών εξαρτημάτων περιορισμένου χώρου και συσκευασίας 3C για ελαφριά και μεσαία φορτία από 0,1 έως 5 kg. Απαιτείται ένα ελάχιστο περιθώριο ασφαλείας 30% κατά την επιλογή φορτίου.

Η πνευματική λαβή παράλληλου γραμμικού οδηγού SOLH HFZ είναι άμεσα εναλλάξιμη με τη σειρά SMC MHZ2. Υιοθετεί σύγχρονο κιβώτιο ταχυτήτων διπλού εμβόλου και οδοντωτών τροχών ενσωματωμένο με γραμμικό οδηγό σφαιρών για υψηλή ακαμψία και εξαιρετική αντίσταση μετατόπισης φορτίου. Διατίθενται τρεις παραλλαγές ενεργοποίησης: τυπικό HFZ διπλής ενέργειας. κανονικά κλειστό HFSZ μονής δράσης (το ελατήριο συγκρατεί το τεμάχιο εργασίας όταν διακόπτεται ο αέρας). μονής δράσης κανονικά ανοιχτό HFTZ (το ελατήριο απελευθερώνει το τεμάχιο εργασίας κατά την απώλεια αέρα). Τα μεγέθη οπών κυμαίνονται από 6 έως 40 mm με επαναλαμβανόμενη ακρίβεια τοποθέτησης ±0,01~±0,02 mm. Πολλαπλές επιλογές στερέωσης περιλαμβάνουν το χτύπημα στο κάτω μέρος, την πλευρική τοποθέτηση και τον τύπο N μέσω οπής. Οι αυλακώσεις αισθητήρα διπλής όψης και οι ενσωματωμένοι μαγνητικοί δακτύλιοι υποστηρίζουν μαγνητικούς διακόπτες της σειράς M9 για ανοιχτή/κλειστή ανάδραση. Κατάλληλο για εξωτερική σύσφιξη και εσωτερική λαβή επέκτασης. Τα προαιρετικά αξεσουάρ περιλαμβάνουν καλύμματα σκόνης, στεγανοποιήσεις υψηλής θερμοκρασίας και γράσο NSF-H1 για τρόφιμα. Η αποτελεσματική δύναμη σύσφιξης μειώνεται με την εκτεταμένη προεξοχή της σιαγόνας. απαιτείται συντελεστής ασφαλείας ≥1,5 κατά τον υπολογισμό του φορτίου. Εφαρμόζεται ευρέως σε σταθμούς λαβής ακριβείας ρομπότ, ηλεκτρονικά 3C, υλικό ακριβείας, χύτευση με έγχυση και αυτοματοποίηση συσκευασίας, ειδικά για εφαρμογές που απαιτούν ασφάλεια συγκράτησης ή απελευθέρωσης κατά την απενεργοποίηση και συνθήκες εργασίας με πλευρικά φορτία μετατόπισης.

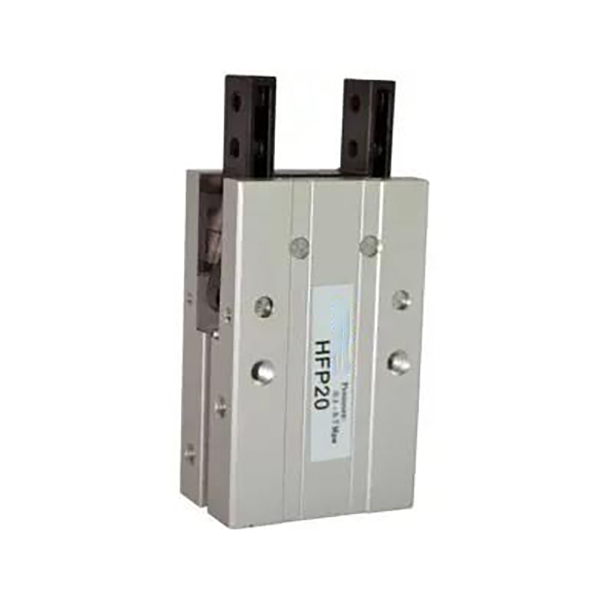

Η οικονομική παράλληλη πνευματική λαβή τύπου μοχλού SOLH HFP υιοθετεί το μηχανικό κιβώτιο ταχυτήτων με μοχλό σύνδεσης ως μια οικονομικά αποδοτική, ελαφριά λύση λαβής. Τα μεγέθη οπών καλύπτουν 10/16/20/25/32 mm. Οι σιαγόνες κλείνουν όταν το έμβολο εκτείνεται και ανοίγουν κατά την ανάκληση. Η δύναμη σύσφιξης είναι 20%~30% υψηλότερη από τη δύναμη ανοίγματος για αξιόπιστη συγκράτηση του τεμαχίου εργασίας. Οι οπές στερέωσης είναι διαθέσιμες σε τρεις όψεις: πλάγια, κάτω και πίσω. Οι ενσωματωμένοι μόνιμοι μαγνήτες λειτουργούν με μαγνητικούς διακόπτες CS1-G για ανάδραση κατάστασης ανοιχτού/κλειστού. Οι μεταλλικές πλάκες απομόνωσης τριβής μειώνουν την τριβή για να προσαρμόζονται σε συνεχή λειτουργία υψηλού κύκλου. Τοποθετημένο ως μια οικονομική εναλλακτική λύση για τις λαβές γραμμικού οδηγού όπως το HFZ και το MHZ2, ταιριάζει σε ευαίσθητες στο κόστος εφαρμογές φωτός και μεσαίου φορτίου. Συνιστάται η περιοδική συντήρηση του γράσου στους αρμούς των μοχλών. Χρησιμοποιείται ευρέως για χειρισμό υψηλής συχνότητας πλαστικών εξαρτημάτων 3C, μικροσκοπικού σφραγισμένου υλικού και μικρών εξαρτημάτων συσκευασίας. Δεν συνιστάται για συνθήκες με επίμονα βαριά φορτία μετατόπισης ή απαιτήσεις συναρμολόγησης εξαιρετικά υψηλής ακρίβειας.

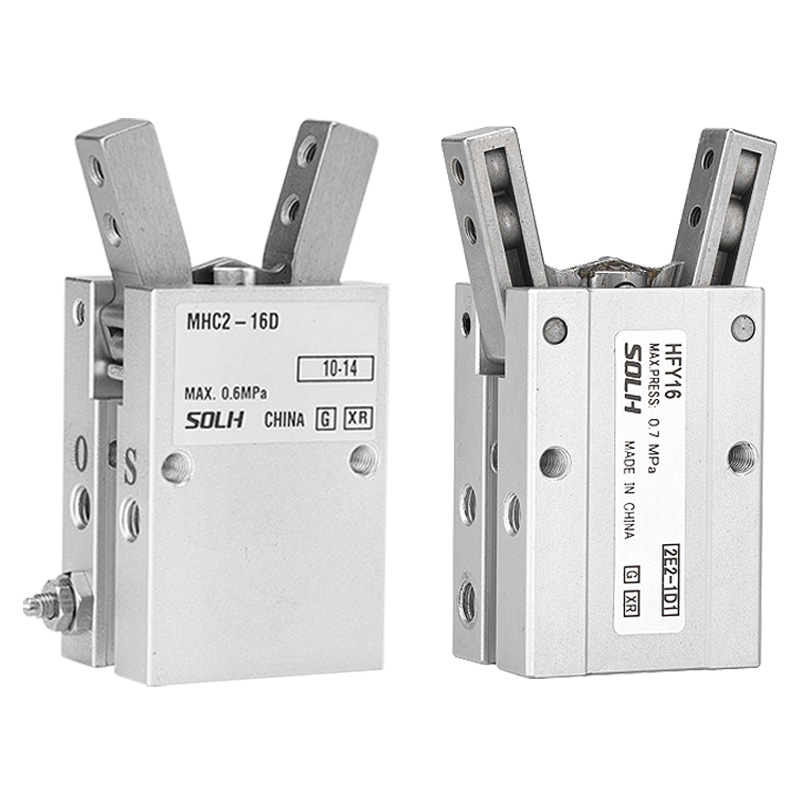

Περιστρεφόμενη πνευματική λαβή τύπου Y SOLH HFY χρησιμεύει ως μια οικονομικά αποδοτική εναλλάξιμη εναλλακτική λύση στο SMC MHC2. Οδηγείται από σύνδεσμο περιστροφής μονού εμβόλου με ενίσχυση ροπής μοχλού. Προσφέρονται δύο παραλλαγές: HFY διπλής δράσης και κανονικά ανοιχτού HFTY απλής δράσης. Το εύρος ταλάντευσης φτάνει τους +30°/-10° με συνολική ενεργή γωνία αιώρησης γύρω στις 40°. Οι ενσωματωμένες ρυθμιζόμενες βαλβίδες πεταλούδας επιτρέπουν την ανεξάρτητη ρύθμιση της ταχύτητας για το άνοιγμα και το κλείσιμο και η επαναλαμβανόμενη ακρίβεια τοποθέτησης επιτυγχάνεται ±0,02 mm. Τα μεγέθη οπών καλύπτουν 6/10/16/20/25/32 mm. Διατίθενται τρεις επιφάνειες στερέωσης (κάτω, πλάγια, πίσω). Οι ενσωματωμένοι μαγνητικοί δακτύλιοι είναι συμβατοί με μαγνητικούς διακόπτες CMSH και DS1-G για ανάδραση οριακού σήματος. Είναι ιδανικό για εξωτερική περιτύλιξη στρογγυλά, καμπύλα και ακανόνιστα μικροσκοπικά μέρη κάτω από περιορισμένο χώρο εγκατάστασης και συνθήκες χειρισμού ελαφρού φορτίου υψηλής συχνότητας. Κατά την επιλογή, σημειώστε ότι η ροπή σύσφιξης μειώνεται με την εκτεταμένη προεξοχή της σιαγόνας. απαιτείται συντελεστής ασφαλείας ≥1,5 για την επαλήθευση φορτίου. Σε σύγκριση με το αρχικό MHC2, το HFY διαθέτει ελαφρώς στενότερη γωνία αιώρησης, αλλά υποστηρίζει τοποθέτηση σε τρεις πλευρές με ανώτερη απόδοση κόστους. Συνιστάται το αυθεντικό MHC2 εάν απαιτείται μεγαλύτερο εύρος αιώρησης ή απενεργοποίηση κανονικά κλειστής λειτουργίας συγκράτησης.

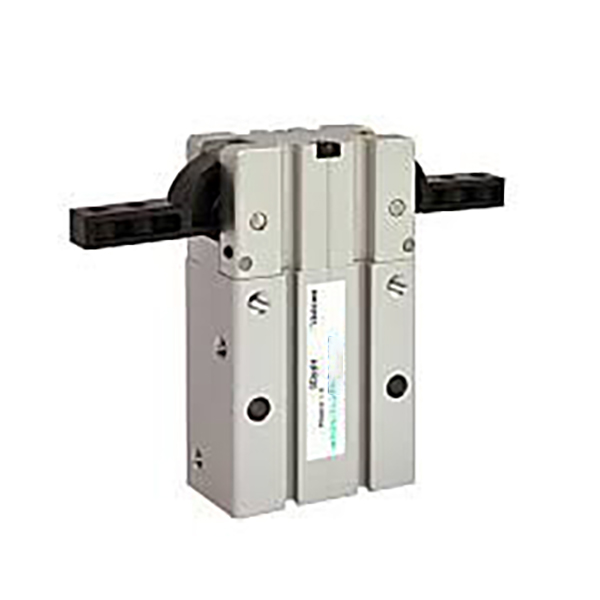

Περιστρεφόμενος σύνδεσμος SOLH HFR Η πνευματική λαβή πλάτου ανοίγματος 180° κινείται από σύνδεσμο εμβόλου για την περιστροφή των σιαγόνων. Κάθε σιαγόνα ταλαντεύεται έως και 90°, σχηματίζοντας μια ευθεία γραμμή όταν ανοίγει πλήρως για να παρέχει μέγιστο διάκενο και να εξαλείφει τις μηχανικές παρεμβολές κατά το pick-and-place. Τα μεγέθη οπών καλύπτουν 10/16/20/25/32 mm με αμιγώς διπλή σχεδίαση. Η γωνία υπερκάλυψης -2°~-5° εξασφαλίζει σταθερή σύσφιξη. Διατίθενται τρεις επιφάνειες στερέωσης (πλάγια, κάτω, πίσω). Ο εντοπισμός οπών πείρων στη βάση βελτιώνει την ακρίβεια συναρμολόγησης και η τοποθέτηση μέσω οπής κατάληξης-N είναι προαιρετική. Όλα τα μοντέλα διαθέτουν ενσωματωμένους μόνιμους μαγνήτες και αυλακώσεις αισθητήρων συμβατές με μαγνητικούς διακόπτες CMSH. Η βελτιστοποιημένη δομή σιαγόνας ανθεκτική στη σκόνη και οι μεταλλικοί διαχωριστές κατά της τριβής προσφέρουν διάρκεια ζωής πάνω από 5 εκατομμύρια κύκλους για περιβάλλοντα εργαστηρίου με μέτρια σκόνη. Χρησιμοποιείται ευρέως για το πιάσιμο και το γύρισμα τεμαχίων βαθιάς κοιλότητας, μεγάλων πλαστικών περιβλημάτων και υλικών κιβωτίων. Η αιωρούμενη λαβή με γρανάζια MHW2 μπορεί να ληφθεί υπόψη για εφαρμογές μεσαίου φορτίου, εάν δεν είναι απαραίτητο το ακραίο διάκενο αποφυγής. Κατά τον υπολογισμό της ροπής πρέπει να δεσμεύεται ελάχιστο περιθώριο ασφαλείας 30%. Η εκτεταμένη προεξοχή της σιαγόνας μειώνει σημαντικά την αποτελεσματική ροπή σύσφιξης.

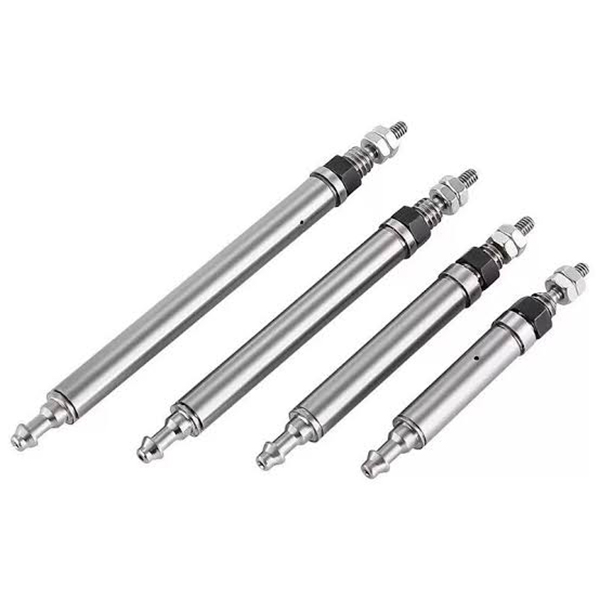

Ο πνευματικός κύλινδρος SOLH CJ1 με εξαιρετικά μικροσκοπικό πείρο είναι εναλλάξιμος με ισοδύναμα μοντέλα SMC, που προσφέρονται σε μεγέθη οπών φ2,5 και φ4. Το φ2.5 είναι μόνο επιστροφή ελατηρίου μονής δράσης, ενώ το φ4 ​​υποστηρίζει τόσο την έκδοση μονής όσο και διπλής δράσης. Λεπτό και εξαιρετικά ελαφρύ (2~3,5 g), δεν διαθέτει ενσωματωμένο μαξιλάρι για γρήγορη απόκριση. Η θύρα αέρα στην πλευρά της ράβδου μπορεί να περιστραφεί ±90° για να διευκολύνει τη διάταξη των σωλήνων. Τα εξωτερικά σπειρώματα και στα δύο άκρα επιτρέπουν την άμεση αξονική στερέωση χωρίς επιπλέον βραχίονες. Παρέχει ώση που κυμαίνεται από 0,64 έως 6,3 N στα 0,5 MPa, κατάλληλη για μικροφορτία κάτω των 100 g για την αποφυγή ζημιών από πρόσκρουση σε ευαίσθητα μικροσκοπικά τεμάχια. Οι σφραγίδες NBR υποστηρίζουν λειτουργία χωρίς λάδια για καθαρό περιβάλλον. Εφαρμόζεται ευρέως σε εργασίες ώθησης υψηλής συχνότητας μικρής διαδρομής, συμπεριλαμβανομένης της δοκιμής αντοχής κουμπιών 3C, της εξαγωγής τσιπ, της τοποθέτησης μικροεξαρτημάτων, του μικροσυντονισμού οργάνων ακριβείας και των μικροσκοπικών ενεργοποιητών για ιατρικές συσκευές. Κατά την επιλογή συνιστάται συντελεστής ασφάλειας ώσης τουλάχιστον 50%.
