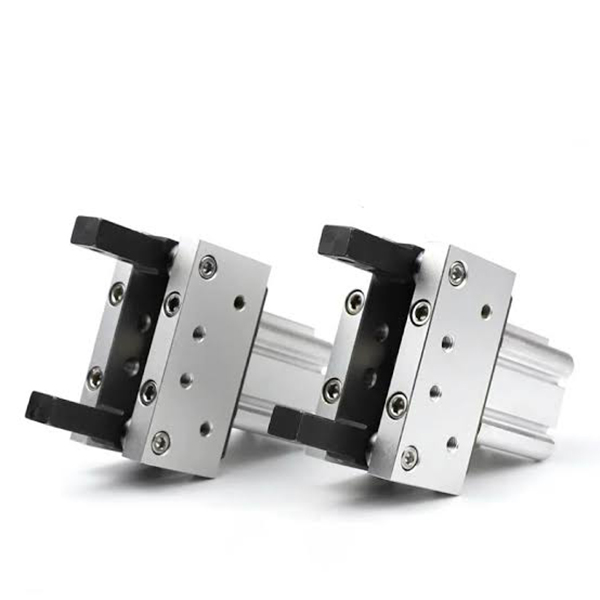

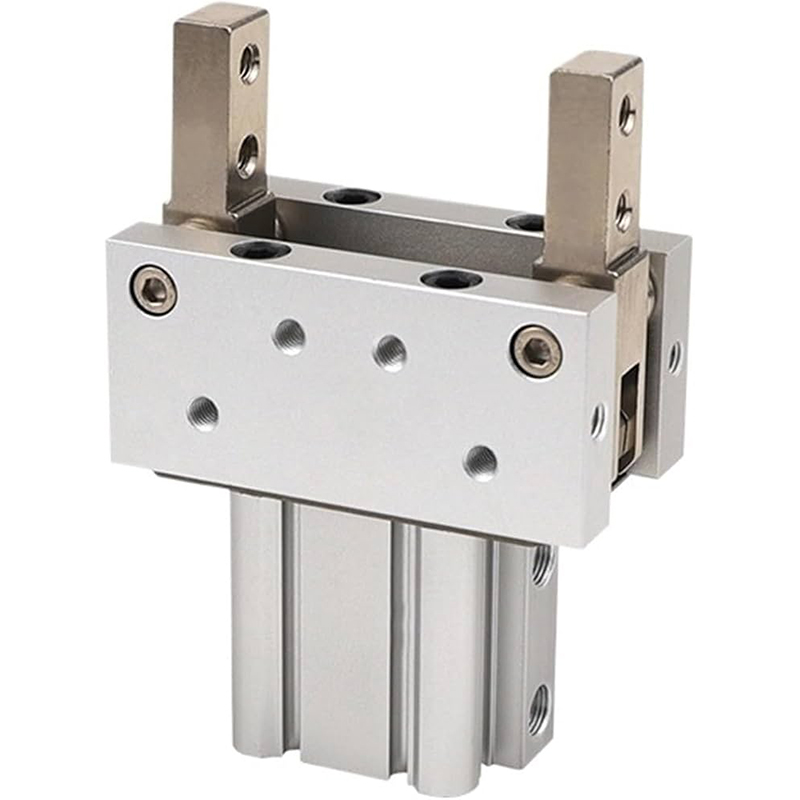

Σειρά MHT2 Εναλλαγή άρθρωσης βαρέως τύπου αυτοασφαλιζόμενη πνευματική λαβή

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MHT2 είναι γωνιακή λαβή 2 σιαγόνων με κίνηση με εναλλαγή εναλλαγής. Τα εξαιρετικά χαρακτηριστικά περιλαμβάνουν μηχανισμό αυτόματου κλειδώματος εναλλαγής, δυνατότητα συγκράτησης απενεργοποίησης, εξαιρετικά υψηλή ροπή σύσφιξης και τετράπλευρες υποδοχές εγκατάστασης αισθητήρα με υψηλή δομική ακαμψία.

     Βελτιστοποιημένο για σύσφιξη, μεταφορά και τοποθέτηση βαρέων τεμαχίων με αυστηρές απαιτήσεις ασφαλείας κατά της πτώσης. η προτιμώμενη λαβή βαρέως φορτίου για αυτοματοποιημένους σταθμούς υψηλού κινδύνου.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     -- Αρχή εργασίας: ώθηση κυλίνδρου σε συνδυασμό με μηχανισμό ενίσχυσης δύναμης εναλλαγής ζεύξης. Όταν οι σιαγόνες κλείνουν, η εναλλαγή φθάνει στη θέση ασφάλισης νεκρού σημείου. Η δύναμη σύσφιξης ενισχύεται 3~5 φορές και η δύναμη σύσφιξης ≥80% μπορεί να διατηρηθεί συνεχώς κατά την απώλεια πίεσης αέρα / διακοπή αέρα για αξιόπιστο αυτοκλείδωμα ασφαλείας.

     -- Κατασκευή αμαξώματος: Τετράγωνο περίβλημα από σκληρό ανοδιωμένο αλουμίνιο με ενσωματωμένο μαγνητικό δακτύλιο. Τέσσερις αυλακώσεις τοποθέτησης (πάνω/κάτω/αριστερά/δεξιά) επιτρέπουν την άμεση συναρμολόγηση των μαγνητικών διακοπτών της σειράς M9B / A93 χωρίς νεκρές γωνίες για διάταξη αισθητήρα.

     -- Τύπος Λειτουργίας: Διπλής δράσης (D standard έκδοση / DZ ενημερωμένη ελαφριά έκδοση). Τα σαγόνια κλειδώνουν σε κλειστή θέση. η ώθηση κυλίνδρου επαναφέρει τις σιαγόνες για δράση ανοίγματος.

     -- Προδιαγραφή υλικού: Κύλινδρος αλουμινίου σκληρής οξείδωσης, σιαγόνες από κράμα χάλυβα υψηλής αντοχής, συγκρότημα σύνδεσης ανθεκτικό στη φθορά. Υψηλή ακαμψία, μεγάλη διάρκεια ζωής και λειτουργία χωρίς λάδια χωρίς συντήρηση.

     -- Ευέλικτη τοποθέτηση: Πολλαπλές οπές στερέωσης υποστηρίζουν αξονική, διαμήκη και οριζόντια εγκατάσταση, κατάλληλη για συμπαγή διάταξη περιορισμένου εξοπλισμού.

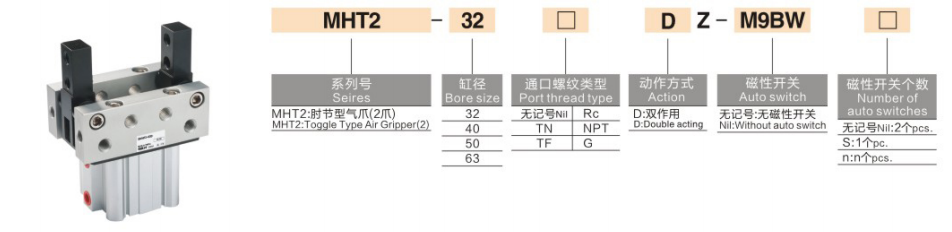

Πλήρης κανόνας κωδικοποίησης μοντέλου

 1. Παράδειγμα μοντέλου：MHT2-50DZ-M9BW

  2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- MHT2-32D：Bore 32, βασικό μοντέλο διπλής ενέργειας χωρίς διακόπτη

     -- MHT2-63DZ-M9B：Bore 63, ενημερωμένος ελαφρύς τύπος DZ, υποδοχές αισθητήρα τεσσάρων πλευρών, εξοπλισμένο με μαγνητικό διακόπτη M9B

Τεχνικές προδιαγραφές Universal Core (Πίεση τροφοδοσίας 0,5 MPa)

Βασικά ανταγωνιστικά πλεονεκτήματα

  1. Ισχυρή αυτοασφαλιζόμενη απόδοση κατά της πτώσης

     -- Ο σχεδιασμός κλειδώματος νεκρού σημείου εναλλαγής διατηρεί ≥80% δύναμη σύσφιξης μετά από διακοπή παροχής αέρα ή απώλεια πίεσης. Εξαλείψτε αποτελεσματικά τον κίνδυνο πτώσης τεμαχίου για αυτοματοποιημένες γραμμές παραγωγής υψηλής ασφάλειας.

  2. Εξαιρετικά υψηλή ροπή σύσφιξης για εργασίες βαρέως τύπου

     -- Η μέγιστη ροπή φθάνει τα 106 N·m για το μοντέλο φ63, ικανό να πιάσει βαριά τεμάχια 5~50 kg, που υπερβαίνει κατά πολύ τις παράλληλες αρπάγες με ισοδύναμο μέγεθος οπής.

  3. 360° ευέλικτη διάταξη αισθητήρα

     -- Δεν υπάρχει ενσωματωμένη ράγα οδήγησης στο κύριο σώμα. Οι μαγνητικοί διακόπτες μπορούν να τοποθετηθούν σε τέσσερις επιφάνειες για να πραγματοποιήσουν ανίχνευση θέσης σε όλες τις κατευθύνσεις, ιδανικό για στενές κοιλότητες εγκατάστασης.

  4. Υψηλή ακαμψία & εκτεταμένη διάρκεια ζωής

     -- Οι σιαγόνες από κράμα χάλυβα και οι σύνδεσμοι ανθεκτικοί στη φθορά υποστηρίζουν πάνω από 5 εκατομμύρια σταθερούς κύκλους, προσαρμοσμένους σε συνεχή λειτουργία βαρέως φορτίου υψηλής συχνότητας.

Επιλογές τοποθέτησης και τυπικά σενάρια εφαρμογής

  1. Φόρμες τοποθέτησης

     -- Αξονική τοποθέτηση: Οριζόντια ώθηση & έλξη για μεταφορά υλικού γραμμής συναρμολόγησης

     -- Διαμήκης κατακόρυφη τοποθέτηση: Σταθμοί φόρτωσης/εκφόρτωσης πάνω και κάτω

     -- Πλευρική πλευρική τοποθέτηση: Πλαϊνή σύσφιξη για σταθμούς περιορισμένου χώρου

  2. Τυπικές Βιομηχανικές Εφαρμογές

     -- Εξαρτήματα αυτοκινήτου: Περιβλήματα κινητήρα λαβής, καλύμματα κιβωτίου ταχυτήτων, πλήμνες τροχών

     -- Αυτοματισμός εργαλειομηχανών: Βαριά χύτευση, σφυρήλατα εξαρτήματα και χειρισμός καλουπιών

     -- Μεταφορά εφοδιαστικής: Μεταλλικές παλέτες, κιβώτια και μεταφορά υλικού βαρελιού

     -- Σταθμοί τοποθέτησης ασφαλείας: Σταθμοί κατά της πτώσης πάνω από το κεφάλι, εξαρτήματα σύσφιξης ασφαλείας για εξοπλισμό συμπίεσης

Σύγκριση επιλογής: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Οδηγός γρήγορης επιλογής 3 βημάτων

  1. Επιλογή οπής με βάση τη μάζα του τεμαχίου εργασίας

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Κρατήστε ελάχιστο περιθώριο ασφαλείας φορτίου 30%.

  2. Επαλήθευση γωνίας ταλάντευσης

     -- Μέγιστη γωνία ανοίγματος: MHT2-32 έως 28°, MHT2-63 περιορισμένη σε 23°. Επιβεβαιώστε επαρκές διάκενο για τη στοχευόμενη διάσταση του τεμαχίου εργασίας.

  3. Αντιστοίχιση διαμόρφωσης

     -- Απαίτηση ανάδρασης θέσης: Επιλέξτε ελαφριά έκδοση DZ + μαγνητικό διακόπτη M9B για τοποθέτηση αισθητήρα τεσσάρων πλευρών

     -- Χειρισμός εναέριων δαπέδων υψηλής ασφάλειας: Δώστε προτεραιότητα στο MHT2 για τη μοναδική του δυνατότητα αυτόματης κλειδώματος απενεργοποίησης

Περίληψη μίας πρότασης

     Η αυτοασφαλιζόμενη πνευματική λαβή εναλλαγής άρθρωσης SOLH MHT2 υιοθετεί δομή ενίσχυσης δύναμης σύνδεσης νεκρού σημείου με δυνατότητα σύσφιξης κατά της πτώσης, τοποθέτηση μαγνητικού διακόπτη τεσσάρων πλευρών και υψηλή ακαμψία κράματος, διαθέσιμη σε παραλλαγές D / DZ, ιδανική λαβή ασφαλείας βαρέως τύπου για εξαρτήματα αυτοκινήτου, χύτευση και βαριά φόρτωση εργαλείων.
