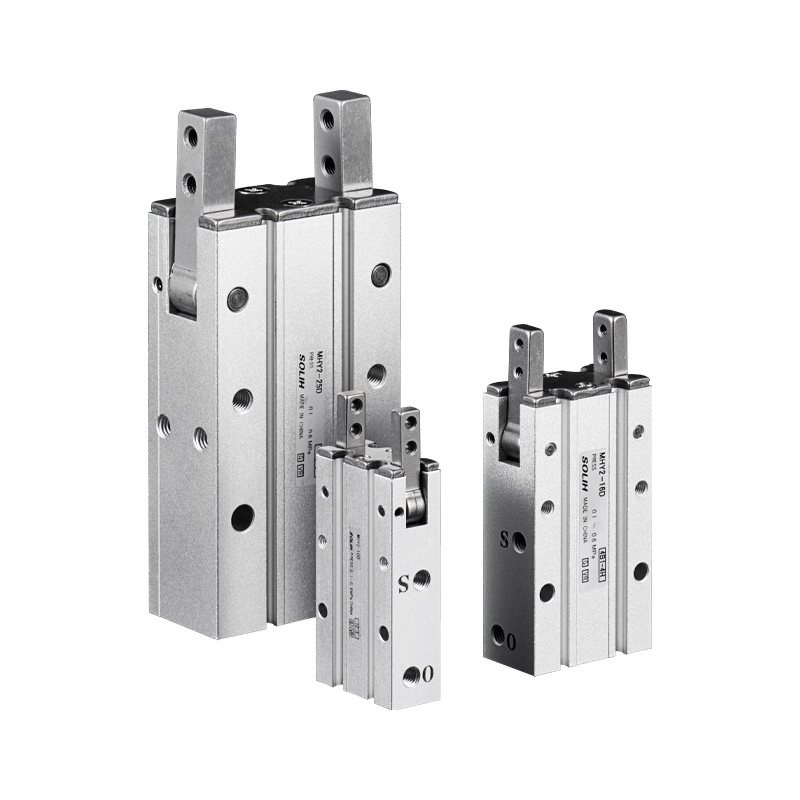

Σειρά MHY2 Πνευματική λαβή 180° με κάμερα με κίνηση

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MHY2 είναι στάνταρ πνευματική λαβή 2 σιαγόνων με ταλαντευόμενο έκκεντρο πλάτους 180°. Βασικά πλεονεκτήματα: εξαιρετικά μεγάλη γωνία ανοίγματος, ελαφριά συμπαγής δομή, δομή κατά της σκόνης και σταθερή επαναλαμβανόμενη τοποθέτηση. Ιδανικό για στρογγυλό και ακανόνιστο χειρισμό τεμαχίων, αυτοματοποιημένη φόρτωση/εκφόρτωση, ανατροπή και ταξινόμηση. Η απλή τροχιά κίνησης επιτρέπει την άμεση επιλογή και απελευθέρωση χωρίς περίπλοκη μηχανική κίνηση.

Βασική Δομή & Λειτουργική Αρχή

     -- Μετάδοση: Μηχανισμός έκκεντρου (όχι γρανάζι & σχάρα). Τα διπλά έμβολα ωθούν το συγκρότημα έκκεντρου για να κινήσουν δύο σιαγόνες ταυτόχρονα. Μέγιστη γωνία ανοίγματος 180°, θέση overclose -3° για συγκράτηση κατά της χαλάρωσης. Ομαλή συγχρονισμένη αιώρηση χωρίς παραμόρφωση γνάθου.

     -- Κατασκευή: Σώμα από κράμα αλουμινίου, σιαγόνες από ανοξείδωτο χάλυβα στάνταρ, ενσωματωμένος μαγνητικός δακτύλιος, τετράπλευρες υποδοχές στήριξης μαγνητικού διακόπτη. Διατίθενται οπές στερέωσης στο κάτω και στο πλάι. Ο σχεδιασμός με στενό διάκενο αποτρέπει τη διείσδυση σκόνης και υπολειμμάτων στον εσωτερικό μηχανισμό.

     -- Τρόπος λειτουργίας: Μόνο διπλής δράσης (D), χωρίς παραλλαγές NO/NC απλής δράσης. Αμφίδρομος έλεγχος αέρα με ρυθμιζόμενη ταχύτητα ανοίγματος/κλεισίματος.

     -- Ακρίβεια τοποθέτησης: Επαναλάβετε την ακρίβεια τοποθέτησης ±0,02 mm με σταθερή γωνία ταλάντευσης.

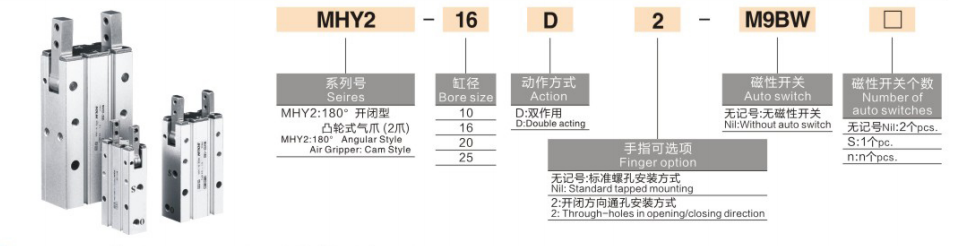

Πλήρης κανόνας κωδικοποίησης μοντέλου

  1. Παράδειγμα μοντέλου：MHY2-16D-S-M9BW

  2. Τυπική αναφορά παραγγελίας

     MHY2-20D-S-M9BW: Διάτρηση 20, διπλής δράσης, ενσωματωμένος μαγνητικός δακτύλιος, μαγνητικός διακόπτης M9B με καλώδιο 1 m.

Τεχνικές προδιαγραφές Universal Core

Δεδομένα ροπής και δύναμης σύσφιξης (0,5 MPa, Απόσταση σφιγκτήρα αναφοράς L=35 mm)

     Σημαντική σημείωση: Η αποτελεσματική δύναμη σύσφιξης μειώνεται όσο εκτείνεται η απόσταση σύσφιξης L. Η επαλήθευση της ροπής φορτίου είναι υποχρεωτική κατά την επιλογή.

Προτιμώμενα σενάρια εφαρμογής

  ✅ Επιλέξτε MHY2 εάν:

     -- Απαιτείται εξαιρετικά ευρύ άνοιγμα 180° για κυλινδρικούς σωλήνες, εξαρτήματα ακανόνιστου σχήματος, σταθμούς φόρτωσης/εκφόρτωσης και ανατροπής

     -- Ελαφρύ ωφέλιμο φορτίο συμπαγές τελικό ρομπότ, προτεραιότητα σχεδιασμού ελαφρού βάρους

     -- Περιβάλλον εργαστηρίου με σκόνη και συντρίμμια, απαίτηση αντιμολυσματική εσωτερική δομή

     -- Χρειάζεστε εναλλακτική λύση όταν η παράλληλη λαβή MHZ2 δεν μπορεί να πιάσει ακανόνιστα τεμάχια εργασίας μεγάλης διαμέτρου

  ❌ Δεν συνιστάται, επιλέξτε εναλλακτικά μοντέλα:

     -- Χρειάζεστε κανονικά ανοιχτό / κανονικά κλειστό κράτημα απενεργοποίησης → Επιλέξτε περιστρεφόμενη λαβή ταχυτήτων MHW2

     -- Απαιτείται διάτρηση μεγαλύτερη από 25 mm και μεγάλη δύναμη σύσφιξης → Επιλέξτε σειρά MHW2 (μέγιστη διάτρηση έως 40)

     -- Καθαρή παράλληλη γραμμική σύσφιξη με μικρή διαδρομή ανοίγματος → Επιλέξτε παράλληλη λαβή MHZ2

Οδηγίες επιλογής κλειδιών

     -- Επιλέξτε οπή σύμφωνα με τη διάμετρο του τεμαχίου εργασίας και την εξωτερική διάσταση: 10(μικρό) →16 →20 →25 (μεσαίο-μεγάλο)

     -- Προσθέστε επίθημα -S μαγνητικός δακτύλιος συν μαγνητικούς διακόπτες της σειράς M9 για ανάδραση θέσης PLC

     -- Επιλογή τοποθέτησης: κενό για τυπική τρύπα με στρόφιγγα. επίθημα -2 για εγκατάσταση μέσω οπής κατάλληλο για συναρμολόγηση πλατφόρμας και βραχίονα

     -- Έλεγχος φορτίου: Διατηρήστε την απόσταση σύσφιξης L ≤35mm. διατηρήστε τον συντελεστή ασφαλείας ≥1,5 για ροπή και δύναμη σύσφιξης

Περίληψη μίας πρότασης

     Η πνευματική λαβή πλάτους 180° με έκκεντρο SOLH MHY2 υιοθετεί δομή μετάδοσης με έκκεντρο κατά της σκόνης, μόνο διπλής ενέργειας, ακρίβεια επανάληψης ±0,02 mm με προαιρετικό μαγνητικό διακόπτη και βάση διαμπερούς οπής, ελαφριά συμπαγής λύση για μεγάλης διαμέτρου στρογγυλή και ακανόνιστη συλλογή κομματιών εργασίας, ανατροπή και αυτοματοποίηση εξοπλισμού ρομπότ.
