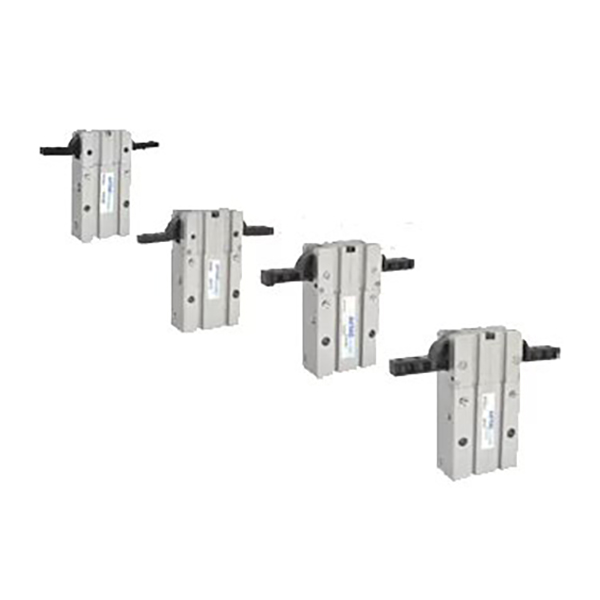

Πνευματική λαβή ευρείας ανοιγόμενης σειράς HFR 180° τύπου Pivot

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH HFR είναι πνευματική λαβή 2 σιαγόνων με ευρεία άνοιγμα 180° με περιστροφική σύνδεση. Ισχύς πυρήνα: πλήρες άνοιγμα σιαγόνας 180° για μέγιστο διάκενο, εξαιρετική ικανότητα μηχανικής αποφυγής, τρεις επιφάνειες στερέωσης γενικής χρήσης, ενσωματωμένη δομή προστασίας από τη σκόνη και προεγκατεστημένος μόνιμος μαγνήτης. Είναι η κύρια επιλογή ενεργοποιητή για σταθμούς ελαφρού φορτίου που απαιτούν μεγάλο διάκενο ταλάντευσης για την εξάλειψη των παρεμβολών κατά την επιλογή και την τοποθέτηση και τη λαβή του τεμαχίου εργασίας μεγάλου εύρους.

Βασική Δομή & Χαρακτηριστικά Εργασίας

     -- Αρχή λειτουργίας: Το έμβολο ωθεί το συγκρότημα συνδέσμου περιστροφής για να κινήσει δύο σιαγόνες για περιστροφική κίνηση. Η γωνία αιώρησης μιας σιαγόνας φτάνει τις 90°, οι σιαγόνες σχηματίζουν ευθεία γραμμή όταν ανοίγουν πλήρως για να μεγιστοποιηθεί ο χώρος αποφυγής.

     -- Χαρακτηριστικό δράσης: Διπλή δράση ως στάνταρ. παροχή αέρα για σύσφιξη, αντίστροφος αέρας για άνοιγμα. Μέγιστη γωνία ανοίγματος 180°±2°, γωνία overclose -2°~-5° για σταθερή τοποθέτηση.

     -- Προστασία από τη σκόνη και τη φθορά: Βελτιστοποιημένη δομή ανθεκτική στη σκόνη στο τμήμα της σιαγόνας για περιβάλλοντα με σκόνη. Οι μεταλλικές πλάκες διαχωρισμού απομονώνουν τις επιφάνειες τριβής για να μειώσουν την τριβή και να παρατείνουν τη διάρκεια ζωής.

     -- Ευέλικτη τοποθέτηση: Τρεις όψεις τοποθέτησης (πλάγια / κάτω / πίσω). Ο εντοπισμός οπών πείρων στην κάτω βάση βελτιώνει την ακρίβεια συναρμολόγησης και επαναλαμβάνει τη συνέπεια τοποθέτησης.

     -- Συμβατότητα αισθητήρα: Μόνιμος μαγνήτης εξοπλισμένος για όλες τις προδιαγραφές. Οι κυκλικές αυλακώσεις αισθητήρων στα πλευρικά τοιχώματα υποστηρίζουν την άμεση εγκατάσταση μαγνητικών διακοπτών CMSH/DMSH(S) χωρίς επιπλέον βραχίονες.

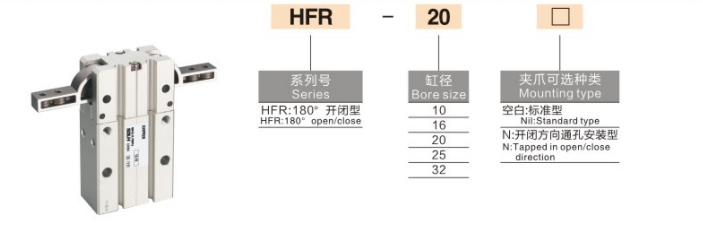

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου：HFR20N+2CMSH

   2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- HFR16：Bore 16, βασικό μοντέλο διπλής ενέργειας χωρίς μαγνητικό διακόπτη

     -- HFR25N：Bore 25, έκδοση με τοποθέτηση μέσω οπής

     -- HFR32+2CMSH：Bore 32, εξοπλισμένο με δύο μαγνητικούς διακόπτες CMSH

Τεχνικές προδιαγραφές Universal Core (Διπλής δράσης @0,5MPa)

Βασικά ανταγωνιστικά πλεονεκτήματα

   1. 180° εξαιρετικά ευρύ άνοιγμα για πλήρη μηχανική αποφυγή

     -- Οι σιαγόνες ευθυγραμμίζονται σε ευθεία γραμμή σε πλήρη διαδρομή, παρέχοντας μέγιστο διάκενο για την επίλυση προβλημάτων παρεμβολής του τεμαχίου εργασίας, ιδανικό για συλλογή εξαρτημάτων με βαθιά κοιλότητα και στενό άνοιγμα.

   2. Ελαφριά αποτελεσματική δομή σύνδεσης περιστροφής

     -- Ο απλοποιημένος σχεδιασμός σύνδεσης μειώνει το σωματικό βάρος κατά 15% έναντι των ισοδύναμων παράλληλων λαβών, γρήγορη απόκριση κατάλληλη για κύκλους ελαφρού φορτίου υψηλής συχνότητας.

   3. Ανθεκτικό στη σκόνη και ανθεκτικό στη φθορά για σκληρές συνθήκες εργαστηρίου

     -- Ειδική στεγανοποίηση σιαγόνων αποτρέπει την είσοδο συντριμμιών. Οι διαχωριστές μετάλλων κατά της τριβής εξασφαλίζουν διάρκεια ζωής ≥5 εκατομμύρια φορές.

   4. Τοποθέτηση σε τρεις πλευρές και ακίδες εντοπισμού για εύκολη θέση σε λειτουργία

     -- Οι οπές στερέωσης πολλαπλών προσανατολισμών μαζί με τις ακίδες τοποθέτησης στο κάτω μέρος επιτρέπουν γρήγορο κεντράρισμα και σταθερή επαναλαμβανόμενη τοποθέτηση για πολύπλοκη διάταξη εργαλείων.

   5. Ενσωματωμένος μαγνήτης, έτοιμος για εγκατάσταση αισθητήρα

     -- Ο τυπικός ενσωματωμένος μόνιμος μαγνήτης και οι αποκλειστικές αυλακώσεις ολίσθησης εξαλείφουν τα πρόσθετα εξαρτήματα τοποθέτησης, εξοικονομώντας κόστος εξαρτήματος και χρόνο συναρμολόγησης.

Μορφές τοποθέτησης & Τυπικές Βιομηχανικές Εφαρμογές

   1. Επιλογές τοποθέτησης

   -- Πλαϊνή τοποθέτηση: Οριζόντια λαβή με μεγάλο άνοιγμα για μεταφορά μεγάλου μεγέθους τεμαχίου στις γραμμές συναρμολόγησης

   -- Κάτω τοποθέτηση: Κάθετη ανύψωση συν κίνηση αποφυγής για μούχλα βαθιάς κοιλότητας και συλλογή δοχείων

   -- Πίσω τοποθέτηση: Πλευρική λαβή για περιορισμένους σταθμούς επιρρεπείς σε μηχανικές παρεμβολές

   2. Τυπικά σενάρια εφαρμογής

     -- 3C & Electronics: Κρατώντας μεσαία κουφώματα κινητών, θήκες μπαταριών και μεγάλα πλαστικά περιβλήματα

     -- Εξαρτήματα αυτοκινήτου: Μεταφορά κελύφους λαμπτήρων, εσωτερικά πάνελ και μεγάλα ελαστικά μέρη

     -- Συσκευασία & Logistics: Αποφυγή συλλογής μεγάλων χαρτοκιβωτίων, παλετών και συσκευασμένων υλικών

     -- Γενικός αυτοματισμός: Σταθμοί φόρτωσης/εκφόρτωσης, ανακύκλωσης και συναρμολόγησης που απαιτούν απόσταση 180°

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής με βάση τη μάζα του τεμαχίου εργασίας και τη ροπή σύσφιξης

     -- 10 ≤0,5kg·16 =0,5~1kg·20 =1~2kg·25 =2~3kg·32 =3~5kg. Αποθεματικό ≥30% περιθώριο ασφαλείας.

   2. Επιβεβαίωση αιώρησης

     -- Επιλέξτε HFR εάν απαιτείται πλήρης αποφυγή διάκενου 180°. επιλέξτε MHW2 εάν μόνο ευρυγώνια σύσφιξη χωρίς σοβαρές παρεμβολές.

   3. Αντιστοίχιση διαμόρφωσης

     -- Έλεγχος ενδιάμεσης κλειδώματος PLC: Εγκαταστήστε δύο διακόπτες CMSH για να παρακολουθείτε την κατάσταση πλήρους ανοίγματος και κλειστού.

     -- Απαίτηση τοποθέτησης: Τυπική έκδοση με ακίδες εντοπισμού για τοποθέτηση στο κάτω μέρος. επιλέξτε το επίθημα N για εγκατάσταση μέσω οπής.

Περίληψη μίας πρότασης

     Η πνευματική λαβή πλάτους ανοίγματος 180° τύπου περιστροφής SOLH HFR υιοθετεί μηχανισμό αιώρησης σύνδεσης με πλήρες διάκενο 180° σιαγόνας, τοποθέτηση σε τρεις πλευρές, κατασκευή ανθεκτική στη σκόνη και ενσωματωμένο μαγνήτη. προτιμώμενος ενεργοποιητής ελαφρού φορτίου για αυτοματοποιημένους σταθμούς συλλογής και τοποθέτησης που απαιτούν μεγάλο χώρο μηχανικής αποφυγής σε 3C, εξοπλισμό αυτοκινήτων και συσκευασίας.
