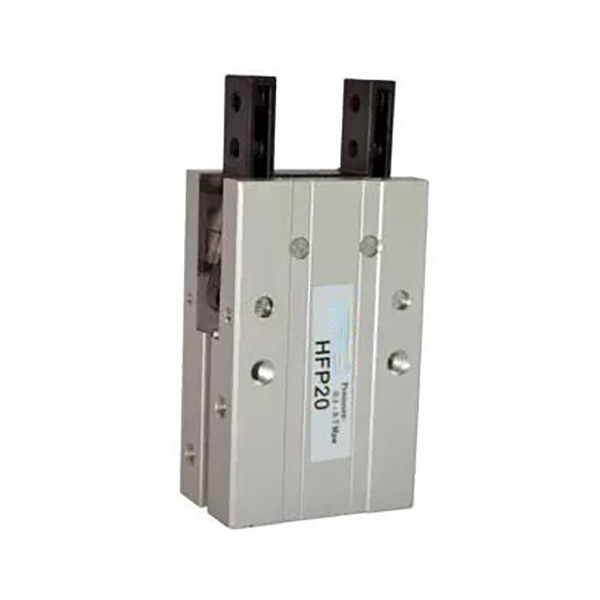

Μηχανικό παράλληλο στυλ σειράς HFP

Οικονομική παράλληλη πνευματική λαβή τύπου μοχλού σειράς HFP

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH HFP υιοθετεί μηχανικό μοχλό μετάδοσης για παράλληλο άνοιγμα και κλείσιμο 2 σιαγόνων. Βασικά πλεονεκτήματα: απλός μηχανισμός μοχλού με ανταγωνιστική τιμή, σταθερή απόδοση σύσφιξης, γενική τοποθέτηση σε τρεις πλευρές, προεγκατεστημένος μαγνήτης από το εργοστάσιο και μεγάλη διάρκεια ζωής ανθεκτική στη φθορά. Είναι η κύρια οικονομική λύση παράλληλης λαβής για φόρτωση/εκφόρτωση ελαφρού φορτίου υψηλής συχνότητας και αυτοματοποιημένους σταθμούς με ευαισθησία στο κόστος.

Βασική Δομή & Λειτουργικά Χαρακτηριστικά

     -- Αρχή εργασίας: Το έμβολο ωθεί το συγκρότημα μοχλού για να κινήσει δύο σιαγόνες για παράλληλη κίνηση. Καθαρή μηχανική κίνηση μοχλού, λιγότερα εξαρτήματα, χαμηλό κόστος συντήρησης.

     -- Χαρακτηριστικό δύναμης: Οι σιαγόνες σφίγγουν όταν το έμβολο εκτείνεται και απελευθερώνονται όταν ανασύρεται. Η δύναμη σύσφιξης είναι 20%~30% υψηλότερη από τη δύναμη ανοίγματος για ασφαλέστερη συγκράτηση του τεμαχίου εργασίας.

     -- Σταθερότητα & Ακρίβεια: Η μεγάλη επιφάνεια επαφής μεταξύ των σιαγόνων και του κύριου σώματος μειώνει το κούνημα και βελτιώνει την ακρίβεια σύσφιξης. Οι μεταλλικές πλάκες διαχωρισμού απομονώνουν τις επιφάνειες τριβής για να μειώσουν την τριβή και να παρατείνουν τη διάρκεια ζωής.

     -- Ευέλικτη τοποθέτηση: Τρεις όψεις τοποθέτησης (πλάγια / κάτω / πίσω). Οι ενσωματωμένες αυλακώσεις αισθητήρων υποστηρίζουν άμεση εγκατάσταση μαγνητικού διακόπτη χωρίς επιπλέον βραχίονες.

     -- Υλικό & Ανθεκτικότητα: Σώμα από σκληρό ανοδιωμένο αλουμίνιο, ανθεκτικά στη φθορά μέρη μοχλού και σιαγόνες από ανοξείδωτο χάλυβα. Διάρκεια ζωής μηχανικού κύκλου ≥5 εκατομμύρια φορές, κατάλληλο για συνεχή λειτουργία αυτοματισμού υψηλής συχνότητας.

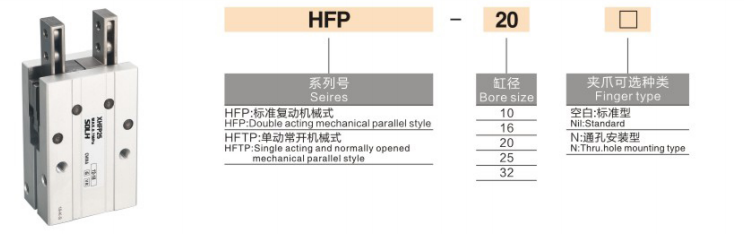

Πλήρης κανόνας κωδικοποίησης μοντέλου

  1. Παράδειγμα μοντέλου：HFP20+2CS1-G

 2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- HFP16：Bore 16, βασικό μοντέλο διπλής ενέργειας χωρίς διακόπτη

     -- HFP25N：Bore 25, έκδοση με τοποθέτηση μέσω οπής

     -- HFP32+2CS1-G：Bore 32, εξοπλισμένο με δύο μαγνητικούς διακόπτες CS1-G

Τεχνικές προδιαγραφές Universal Core (Διπλής δράσης @0,5MPa)

Βασικά ανταγωνιστικά πλεονεκτήματα

   1. Εξαιρετική δομή μοχλού κόστους-απόδοσης

     -- Το απλό μηχανικό κιβώτιο ταχυτήτων μειώνει τον αριθμό εξαρτημάτων. Απόδοση κοντά σε παράλληλες αρπάγες υψηλών προδιαγραφών, ενώ η τιμή φτάνει μόνο το 1/2~2/3 των μοντέλων τύπου ράγας οδηγού.

   2. Η υψηλότερη δύναμη σύσφιξης ενισχύει την ασφάλεια

     -- Η δύναμη σύσφιξης κατά την επέκταση είναι 20%~30% μεγαλύτερη από τη δύναμη απελευθέρωσης, μειώνοντας τον κίνδυνο ολίσθησης του τεμαχίου εργασίας υπό συνθήκες ελαφρού φορτίου.

   3.Γενική στήριξη τριών κατευθύνσεων

     -- Διατίθενται οπές στερέωσης στο πλάι, στο κάτω και στο πίσω μέρος, υποστηρίζουν οριζόντια, κάθετη και πλευρική συναρμολόγηση για εύκολη θέση σε λειτουργία επιτόπου.

   4. Ενσωματωμένος μαγνήτης, έτοιμος για εγκατάσταση αισθητήρα

     -- Μόνιμος μαγνήτης ενσωματωμένος στάνταρ. Αύλακες ολίσθησης με δεσμευμένο σώμα για διακόπτες CS1-G. δεν χρειάζονται επιπλέον βραχίονες στήριξης.

   5. Σχεδιασμός ανθεκτικός στη φθορά για λειτουργία υψηλού κύκλου

     -- Οι μεταλλικοί διαχωριστές κατά της τριβής μειώνουν την τριβή των εξαρτημάτων, παρέχοντας μεγάλη διάρκεια ζωής για συνεχείς αυτοματοποιημένες γραμμές παραγωγής.

Μορφές τοποθέτησης & Τυπικές Βιομηχανικές Εφαρμογές

   1. Επιλογές τοποθέτησης

     -- Πλαϊνή τοποθέτηση: Οριζόντια σύσφιξη για φόρτωση/εκφόρτωση γραμμής συναρμολόγησης

     -- Κάτω τοποθέτηση: Κατακόρυφη ανύψωση για χύτευση με έγχυση και επιλογή εργαλειομηχανών

     -- Πίσω τοποθέτηση: Πλευρική λαβή για περιορισμένους στενούς σταθμούς

   3. Τυπικά σενάρια εφαρμογής

     -- 3C & Electronics: Κρατώντας μικροσκοπικά πλαστικά εξαρτήματα, εξαρτήματα υλικού και περιβλήματα μπαταριών

     -- Εξαρτήματα αυτοκινήτου: Μεταφορά μικρών εξαρτημάτων σφράγισης, ελαστικών στοιχείων και εσωτερικών επενδύσεων

     -- Συσκευασία & Logistics: Επιλογή μικρών χαρτοκιβωτίων, πλαστικών σακουλών και μικροσκοπικών παλετών

     -- Γενικός Αυτοματισμός: Σύσφιξη τοποθέτησης σταθμού και παλινδρομικός χειρισμός υψηλής συχνότητας

Σύγκριση επιλογής: Μοχλός HFP VS HFY Pivot VS MHZ2 Γραμμική λαβή οδηγού

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής με βάση τη μάζα του τεμαχίου εργασίας

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Αποθεματικό ≥30% περιθώριο ασφαλείας.

   2. Επαλήθευση εγκεφαλικού επεισοδίου

     -- Διασφαλίστε τη διαδρομή της σιαγόνας ≥ εξωτερική διάσταση του τεμαχίου εργασίας συν ελάχιστη απόσταση 2 mm για να αποφύγετε μηχανικές παρεμβολές.

   3. Αντιστοίχιση διαμόρφωσης

     -- Αυτόματο κλείδωμα σήματος: Εξοπλίστε δύο μαγνητικούς διακόπτες CS1-G για ανίχνευση ανοιχτής και κλειστής κατάστασης.

     -- Περιορισμένη διάταξη εξοπλισμού: Η στήριξη τριών πλευρών HFP παρέχει ευέλικτες λύσεις εγκατάστασης.

Περίληψη μίας πρότασης

     Η οικονομική παράλληλη πνευματική λαβή τύπου μοχλού SOLH HFP διαθέτει μηχανικό μοχλό κίνησης με υψηλότερη δύναμη σύσφιξης, γενική τοποθέτηση τριών πλευρών και ενσωματωμένο μαγνητικό δακτύλιο, ιδανική λύση χαμηλού κόστους ελαφρού & μεσαίου φορτίου για 3C υψηλής συχνότητας, συσκευασία και γενικά ευαίσθητους στο κόστος αυτοματοποιημένους σταθμούς χειρισμού.
