Πνευματική λαβή περιστρεφόμενης αιώρησης σειράς Y-Type HFY

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH HFY είναι μια συμπαγής λαβή αιώρησης σε σχήμα Υ που κινείται από μηχανισμό μονού εμβόλου και μοχλού περιστροφής, άμεση εναλλακτική του SMC MHC2. Χαρακτηριστικά πυρήνα: ενίσχυση ροπής μοχλού για ισχυρή δύναμη σύσφιξης, μεγάλη γωνία ανοίγματος αιώρησης, λεπτό σώμα για στενό χώρο εγκατάστασης. Ιδανικό για στρογγυλά, καμπύλα και ακανόνιστα μικρά εξαρτήματα, που χρησιμοποιούνται ευρέως σε ηλεκτρονικά είδη, εξοπλισμό, πλαστικά μέρη και σταθμούς συναρμολόγησης ελαφριάς χρήσης.

Βασική Δομή & Αρχή Εργασίας

   1. Μετάδοση: Το μονό έμβολο ωθεί το συγκρότημα μοχλού περιστροφής για να μετατρέψει τη γραμμική κίνηση σε κίνηση αιώρησης τύπου Υ. Η δομή μοχλού ενισχύει τη ροπή εξόδου για ισχυρή σύσφιξη.

   2. Τρόποι λειτουργίας

     -- HFY: Διπλής δράσης (στάνταρ) – αμφίδρομος έλεγχος αέρα για άνοιγμα και κλείσιμο

     -- HFTY: Κανονικά ανοικτή απλής δράσης – σφιγκτήρες παροχής αέρα. Το ελατήριο ανοίγει αυτόματα μετά από απώλεια πίεσης

   3. Γωνία αιώρησης: Μέγιστο άνοιγμα +30°, overclose -10°, συνολική αποτελεσματική αιώρηση περίπου. 40°, παρέχει επαρκή χώρο ανοίγματος για τη συλλογή εξαρτημάτων.

   4. Κατασκευή: Σώμα από σκληρό ανοδιωμένο αλουμίνιο, σιαγόνες υψηλής αντοχής, ενσωματωμένος μαγνητικός δακτύλιος. Τρεις επιφάνειες στερέωσης (κάτω / πλάγια / πίσω). Ενσωματωμένες ρυθμιζόμενες βαλβίδες γκαζιού για ανεξάρτητο έλεγχο ταχύτητας.

   5. Ακρίβεια θέσης: Επαναλάβετε την ακρίβεια τοποθέτησης ±0,02 mm, σταθερή για ελαφριά επιλογή ακριβείας.

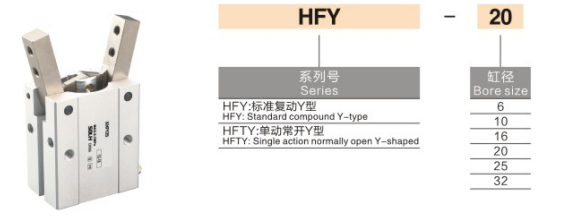

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου：HFY20-M9BW

  2. Τυπική αναφορά παραγγελίας

     HFY25-M9BW Διάτρηση 25, διπλής ενέργειας, με μαγνητικό διακόπτη M9BW (καλώδιο 1 m).

Τεχνικές προδιαγραφές Universal Core

Τραπέζι με γωνία ταλάντευσης και ροπής σύσφιξης (@0,5MPa, τυπικές σιαγόνες)

⚠️ Σημαντική σημείωση: Η ροπή σύσφιξης μειώνεται καθώς το μήκος της επέκτασης της σιαγόνας αυξάνεται. Κατά τον υπολογισμό του φορτίου πρέπει να δεσμευτεί ο συντελεστής ασφαλείας ≥1,5.

Προτιμώμενα σενάρια εφαρμογής

   ✅ Δώστε προτεραιότητα στο HFY εάν:

     -- Τα τεμάχια εργασίας είναι στρογγυλά, σε σχήμα τόξου ή ακανόνιστα μικροσκοπικά εξαρτήματα (ηλεκτρονικοί ακροδέκτες, μικρά πλαστικά περιβλήματα)

     -- Απαιτείται σχετικά μεγάλη γωνία ανοίγματος (~40°) εντός περιορισμένου φακέλου εγκατάστασης

     -- Διάταξη εξοπλισμού περιορισμένου ύψους/πλάτους. Η δομή αιώρησης Y εξοικονομεί περισσότερο χώρο από τις παράλληλες λαβές

     -- Ελαφρύ φορτίο ≤5kg, ποδηλασία υψηλής συχνότητας, οικονομικός ενεργοποιητής ζήτησης

     -- Χρειάζεστε ευέλικτη τοποθέτηση σε τρεις επιφάνειες για συμπαγή προσαρμοσμένα εργαλεία

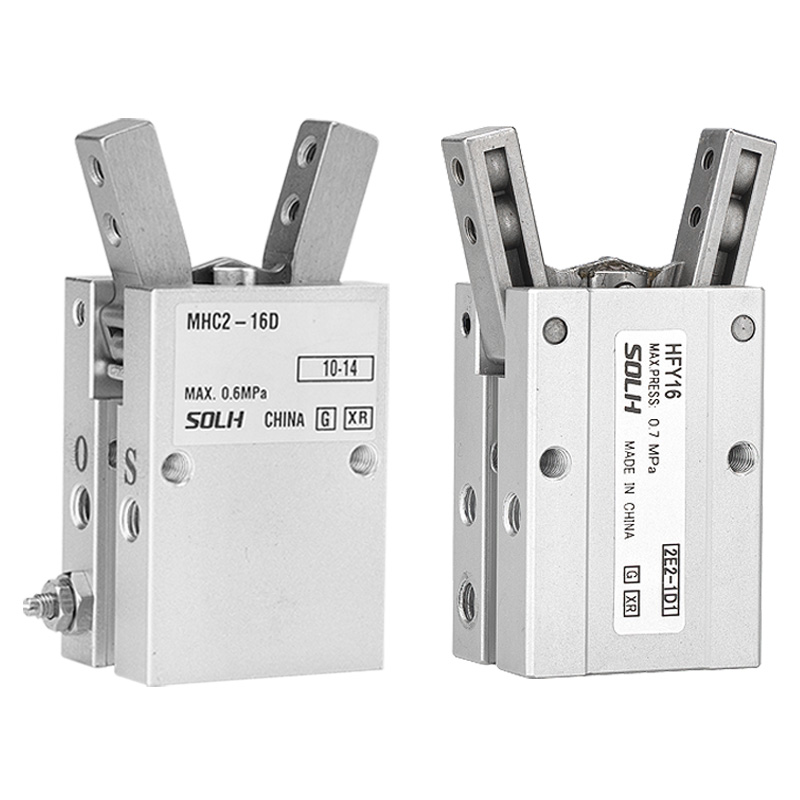

Σύγκριση επιλογής: HFY VS SMC MHC2

Οδηγίες επιλογής κλειδιών

   1. Επιλογή οπής με βάση τη μάζα του τεμαχίου εργασίας και την επέκταση της σιαγόνας

     -- Ελαφρύ φορτίο ≤1kg → ø6/10; Μέτριο φορτίο 1~5kg → ø16~32

   2. Επιλογή τρόπου λειτουργίας

     -- Γενική συνεχής παραγωγή → HFY διπλής δράσης

     -- Απαιτείται αυτόματο άνοιγμα μετά από διακοπή ρεύματος → HFTY μονής δράσης ΟΧΙ

   3. Διάταξη τοποθέτησης

     -- Προτιμάται η προεπιλεγμένη βάση στήριξης. Πλαϊνή βάση για στενό πλάτος. Πίσω βάση για σταθμούς μεταφοράς γραμμής συναρμολόγησης

   4. Ρύθμιση ταχύτητας

     -- Χρησιμοποιήστε ενσωματωμένες ρυθμιζόμενες βαλβίδες γκαζιού για να ελέγξετε την ταχύτητα ταλάντευσης και να αποφύγετε την κρούση του τεμαχίου εργασίας

   5. Ανατροφοδότηση θέσης

     -- Εγκαταστήστε μαγνητικούς διακόπτες CMSH / DS1-G σε διπλές αυλακώσεις για να ανιχνεύσετε πλήρως ανοιχτή και κλειστή κατάσταση

Περίληψη μίας πρότασης

     Η πνευματική λαβή περιστρεφόμενου τύπου Y SOLH HFY υιοθετεί δομή ενίσχυσης ροπής με μοχλό μονού εμβόλου, διαθέσιμη σε HFY διπλής ενέργειας και NO HFTY μονής δράσης, τοποθέτηση σε τρεις επιφάνειες με ενσωματωμένη βαλβίδα πεταλούδας και υποδοχή μαγνητικού διακόπτη, οικονομική εναλλακτική λύση στο MHC2 για μικρό ελαφρύ και ρυθμιζόμενο εξαρτήματα σκληρών εξαρτημάτων3. και πλαστικό εξοπλισμό αυτοματισμού.
