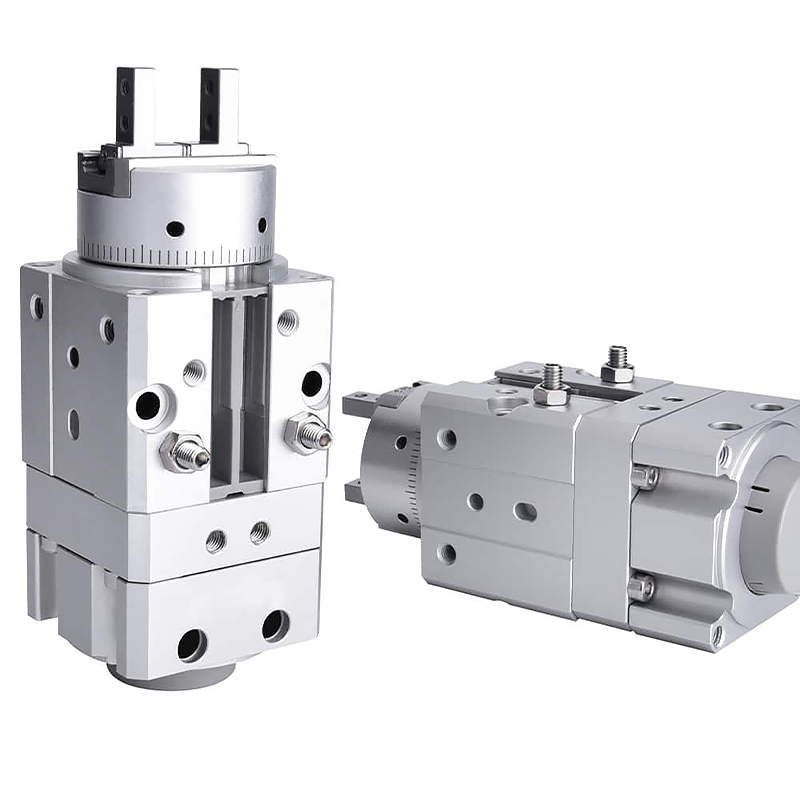

Ενσωματωμένη περιστροφική λαβή σειράς MRHQ (τύπος πτερυγίων, λαβή & περιστροφή Όλα σε Ένα)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MRHQ είναι ένας ενσωματωμένος ενεργοποιητής που συνδυάζει περιστροφικό κύλινδρο τύπου πτερυγίου και παράλληλη λαβή 2 σιαγόνων. Βασικά πλεονεκτήματα: εξαιρετικά συμπαγής ενσωματωμένη δομή, τυπικές γωνίες αιώρησης 90° / 180°, λεπτή ρύθμιση γωνίας ±10°, καθολική τοποθέτηση 5 κατευθύνσεων, λειτουργία υψηλής ταχύτητας και υψηλής ακρίβειας. Είναι η προτιμώμενη λύση για σύσφιξη τεμαχίου εργασίας ελαφρού και μεσαίου φορτίου, ανατροπή, αλλαγή κατεύθυνσης γραμμής μεταφοράς και σταθμούς περιορισμένου χώρου. Αντικαταστήστε τον διακριτό συνδυασμό περιστροφικού τραπεζιού + ξεχωριστής λαβής για να απλοποιήσετε τη μηχανική διάταξη.

Βασική Δομή & Χαρακτηριστικά Εργασίας

     -- Αρχή λειτουργίας: Η ενσωματωμένη περιστροφική μονάδα πτερυγίων κινεί την περιστροφή του άξονα εξόδου, σε συνδυασμό με την ενσωματωμένη παράλληλη λαβή. Μονοκόμματη δομή χωρίς επιπλέον βραχίονες σύνδεσης.

     -- Αξία ενσωμάτωσης: Το συνολικό μήκος μειώθηκε κατά ~20% σε σύγκριση με το συγκρότημα σπαστού περιστροφικού τραπεζιού + λαβής. Αποφύγετε την αιώρηση και το τράβηγμα των σωλήνων/καλωδίων κατά την περιστροφή για ομαλότερη κίνηση και ταχύτερη απόκριση.

     -- Ρύθμιση γωνίας ταλάντευσης: Τυπικές εκδόσεις 90° και 180°. Οι ακραίες βίδες ακινητοποίησης επιτρέπουν ±10° συνολική ρύθμιση (±5° σε κάθε άκρο) για να ικανοποιούν τις απαιτήσεις τοποθέτησης πολλαπλών γωνιών.

     -- Ευέλικτη τοποθέτηση: 5 όψεις τοποθέτησης (2 αξονικές ακραίες όψεις + 3 πλευρικές πλευρές). Τοποθέτηση προεξοχών στο επάνω/κάτω μέρος και στις πλαϊνές οπές των πείρων τοποθέτησης για γρήγορο κεντράρισμα και εύκολη συναρμολόγηση.

     -- Υλικό & Ανθεκτικότητα: Σώμα από σκληρό ανοδιωμένο αλουμίνιο, στεγανοποιητικά πτερύγια ανθεκτικά στη φθορά και σιαγόνες από ανοξείδωτο χάλυβα. Μηχανική διάρκεια ζωής ≥5 εκατομμύρια κύκλοι, σταθερή για αυτοματοποιημένες γραμμές υψηλής συχνότητας.

     -- Συμβατότητα αισθητήρα: Το εργοστάσιο διαθέτει μαγνητικό δακτύλιο. Υποστηρίζει έως και τέσσερις μαγνητικούς διακόπτες: δύο για ανίχνευση περιστροφικού ορίου και δύο για ανάδραση ανοιχτής/κλειστής σιαγόνας για την πραγματοποίηση πλήρους ελέγχου θέσης κλειστού βρόχου.

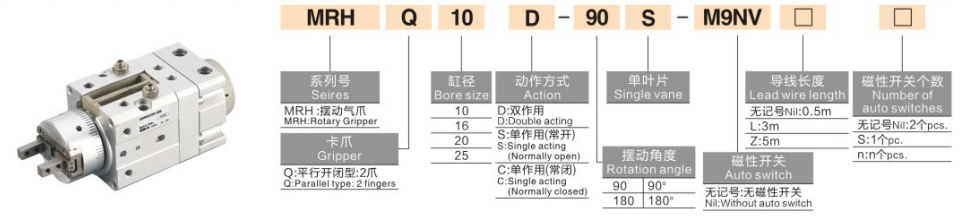

Πλήρης κανόνας κωδικοποίησης μοντέλου

 1. Παράδειγμα μοντέλου:MRHQ16D-90S-M9B

  2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- MRHQ10D-90S: Διάτρηση 10, σιαγόνα διπλής δράσης, περιστροφή 90°, περιστροφική μονάδα μονής πτερυγίου, χωρίς διακόπτη

     -- MRHQ25D-180S-M9BW: Διάτρηση 25, ταλάντευση 180°, εξοπλισμένη με μαγνητικό διακόπτη M9BW

Τεχνικές προδιαγραφές Universal Core (Πίεση δοκιμής: 0,5 MPa)

Βασικά ανταγωνιστικά πλεονεκτήματα

  1. Συμπαγής δομή όλα σε ένα, εξοικονόμηση χώρου και σταθερή κίνηση

     -- Η συνδυασμένη λειτουργία λαβής και περιστροφής μειώνει τη συνολική διάσταση, εξαλείφει την έλξη καλωδίου/σωλήνα κατά την περιστροφή, ιδανική για στενές κοιλότητες εξοπλισμού.

  2. Τυπική κούνια 90° / 180° με συντονισμό λεπτής γωνίας

     -- Ρυθμιζόμενο εύρος περιστροφής ±10°, κατάλληλο για διεργασίες ανατροπής τεμαχίου εργασίας, μεταφοράς κατεύθυνσης και τοποθέτησης πολλαπλών γωνιών.

  3. Τοποθέτηση 5 κατευθύνσεων + δομή εντοπισμού ακριβείας

     -- Η αξονική και πλευρική εγκατάσταση πολλαπλών προσανατολισμών, η τοποθέτηση των προεξοχών και οι οπές των πείρων απλοποιούν το κεντράρισμα και μειώνουν τον χρόνο θέσης σε λειτουργία.

  4. Υψηλή συχνότητα & υψηλή ακρίβεια για ελαφριά/μεσαία φορτία

     -- Ακρίβεια επανάληψης γνάθου ±0,01mm, κυκλική σιαγόνα έως 180cpm. σχεδιασμένο για τεμάχια εργασίας που κυμαίνονται από 0,1~5 kg.

  5. Παρακολούθηση αισθητήρα πολλαπλών σημείων για ασφάλιση PLC

     -- Μπορούν να τοποθετηθούν έως τέσσερις μαγνητικοί διακόπτες για την ταυτόχρονη παρακολούθηση των περιστροφικών ορίων θέσεων και της κατάστασης ανοιχτής/κλειστής σιαγόνας για αυτοματοποιημένο διαδοχικό έλεγχο.

Μέθοδοι Συναρμολόγησης & Τυπικές Βιομηχανικές Εφαρμογές

  1. Επιλογές τοποθέτησης

     -- Αξονική οριζόντια τοποθέτηση: Αλλαγή κατεύθυνσης τεμαχίου εργασίας στις γραμμές συναρμολόγησης

     -- Διαμήκης κατακόρυφη τοποθέτηση: Φόρτωση προς τα πάνω και κίνηση αναστροφής για εργαλειομηχανές

     -- Πλευρική πλευρική τοποθέτηση: Πλαϊνό κράτημα και ανατροπή σε περιορισμένους σταθμούς

  2. Τυπικά σενάρια εφαρμογής

     -- 3C & Electronics: Κράσιμο και ανατροπή περιβλημάτων τηλεφώνου, καλύμματα μπαταριών και μικροσκοπικά εξαρτήματα ακριβείας

     -- Εξαρτήματα αυτοκινήτου: Μεταφορά εσωτερικών πλαστικών εξαρτημάτων, ελαστικών στοιχείων και μικρών χυτών

     -- Συσκευασία & Logistics: Αλλαγή κατεύθυνσης για μικρά κουτιά, παλέτες και συσκευασμένα υλικά

     -- Γενικός αυτοματισμός: Εναλλαγή σταθμού, 180° αναστροφή τεμαχίου εργασίας και διάταξη τοποθέτησης

Οδηγός γρήγορης επιλογής 3 βημάτων

  1. Επιλογή οπής με βάση τη μάζα του τεμαχίου εργασίας

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Διατηρήστε ελάχιστο περιθώριο ασφαλείας 30%.

  2. Επιβεβαίωση γωνίας ταλάντευσης

     -- Επιλέξτε 90S για κύκλο εργασιών 90°. επιλέξτε 180S για αναστροφή 180°. Επιλέξτε MRHQ εάν απαιτείται λεπτή ρύθμιση περιστροφικής διαδρομής.

  3. Αντιστοίχιση διαμόρφωσης

     -- Έλεγχος θέσης κλειστού βρόχου: Εγκαταστήστε τέσσερις μαγνητικούς διακόπτες της σειράς M9 για να παρακολουθείτε την κατάσταση τόσο της περιστροφικής όσο και της σιαγόνας.

     -- Περιορισμένη διάταξη εγκατάστασης: Δώστε προτεραιότητα στο ενσωματωμένο μοντέλο MRHQ αντί για χωρισμένο περιστροφικό τραπέζι + διάταξη λαβής.

Περίληψη μίας πρότασης

     Η ενσωματωμένη περιστροφική λαβή τύπου πτερυγίου SOLH MRHQ συνδυάζει την παράλληλη σύσφιξη της σιαγόνας και το περιστροφικό γύρισμα σε μια συμπαγή μονάδα με τυπική ρυθμιζόμενη γωνία αιώρησης 90°/180°, τοποθέτηση σε 5 κατευθύνσεις και συμβατότητα πολλαπλών αισθητήρων. τέλεια λύση ελαφρού και μεσαίου φορτίου για ανατροπή, φόρτωση/εκφόρτωση και μεταφορά κατεύθυνσης σε αυτοματοποιημένες γραμμές παραγωγής περιορισμένου χώρου.
