Παράλληλη πνευματική λαβή γραμμικού οδηγού σειράς HFZ

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH HFZ είναι παράλληλη λαβή υψηλής ακαμψίας εξοπλισμένη με ενσωματωμένο γραμμικό οδηγό κυλίνδρων/σφαιρών, που κινείται από σύγχρονο μηχανισμό διπλού εμβόλου και οδοντωτών τροχών. Πλήρως εναλλάξιμα με τη σειρά SMC MHZ2.

     Τρεις παραλλαγές λειτουργίας είναι διαθέσιμες:

     -- HFZ: Τυπικός τύπος διπλής δράσης

     -- HFSZ: Μονής δράσης κανονικά κλειστό (σφιγκτήρας ελατηρίου, συγκράτηση απενεργοποίησης)

     -- HFTZ: Κανονικά ανοιχτό μονής δράσης (απελευθέρωση ελατηρίου, ανοιχτό με απενεργοποίηση) Κατάλληλο για γενικές εφαρμογές σύσφιξης ακριβείας ελαφρού και μεσαίου φορτίου, αυτοματοποιημένη συναρμολόγηση και εφαρμογές τελικού ρομπότ.

Βασική Δομή & Λειτουργική Αρχή

  1. Μετάδοση: Σύγχρονη κίνηση διπλού εμβόλου + rack & pinion. Δύο σιαγόνες διατηρούν τέλεια παράλληλη κίνηση χωρίς μετατόπιση ή εκτροπή.

  2. Σύστημα οδηγών: Ενσωματωμένος γραμμικός οδηγός κυλίνδρων/σφαιρών με πείρους τοποθέτησης στο κάτω μέρος για αποφυγή μετατόπισης. Εξαιρετική ακαμψία, υψηλή ακρίβεια επανάληψης και ισχυρή αντίσταση στο φορτίο μετατόπισης.

  3. Τρόποι λειτουργίας

     -- HFZ Διπλής Δράσης: Παροχή αέρα για ανοιχτή/κλείσιμο, καθολική συνεχή παραγωγή

     -- HFSZ Ενιαίας Δράσης NC: Η παροχή αέρα ανοίγει τις σιαγόνες. σφιγκτήρες ελατηρίου όταν διακόπτεται ο αέρας (συγκράτηση τεμαχίου εργασίας με απενεργοποίηση)

     -- HFTZ Απλής Δράσης ΟΧΙ: Η παροχή αέρα κλείνει τις σιαγόνες. Το ελατήριο ανοίγει όταν διακόπτεται ο αέρας (αυτόματη απελευθέρωση ρεύματος)

  4. Κατασκευή: Σώμα από κράμα αλουμινίου, σιαγόνες από ανοξείδωτο χάλυβα, ενσωματωμένος μαγνητικός δακτύλιος. Αυλάκια μαγνητικού διακόπτη διπλής όψης. πολλαπλές επιφάνειες τοποθέτησης: κάτω / πλάγια / διαμπερής οπή.

  5. Ακρίβεια θέσης: ±0,01 mm (διάτρηση 6~25); ±0,02 mm (διάτρηση 32~40), σταθερό σε ποδηλασία υψηλής συχνότητας.

Πλήρης κανόνας κωδικοποίησης μοντέλου

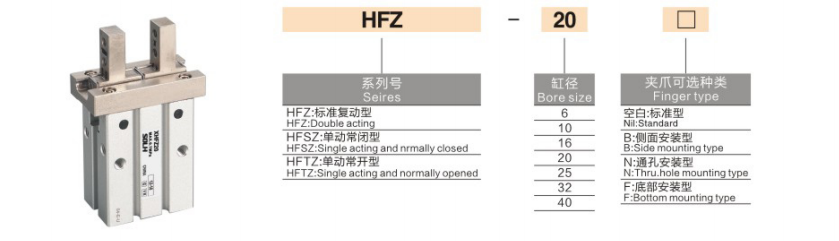

 1. Παράδειγμα μοντέλου：HFZ20N-M9BW

 2. Τυπική αναφορά παραγγελίας

     HFZ25N-M9BW Διάτρηση 25, διπλής ενέργειας, διαμπερής βάση, μαγνητικός διακόπτης M9B με καλώδιο 1 m.

Τεχνικές προδιαγραφές Universal Core

Πίνακας αναφοράς δύναμης διαδρομής και σύσφιξης (0,5 MPa, τυπικές σιαγόνες)

⚠️ Σημαντική σημείωση: Η αποτελεσματική δύναμη σύσφιξης μειώνεται καθώς το μήκος L της επέκτασης της γνάθου αυξάνεται. Η επαλήθευση φορτίου με συντελεστή ασφαλείας ≥1,5 είναι υποχρεωτική.

Προτιμώμενα σενάρια εφαρμογής

  ✅ Επιλέξτε σειρά HFZ εάν:

     -- Χρειάζεστε άμεση αντικατάσταση για το SMC MHZ2. απαιτούν λειτουργία αναμονής/αποδέσμευσης απενεργοποίησης μίας ενέργειας

     -- Παράλληλη σύσφιξη ακριβείας ελαφρού και μεσαίου φορτίου: ηλεκτρονικά 3C, υλικό ακριβείας, χύτευση με έγχυση, εξοπλισμός συσκευασίας

     -- Απαιτείται υψηλή ακαμψία και αντίσταση φορτίου μετατόπισης για σταθμούς συναρμολόγησης τελικού ρομπότ & ακριβείας

     -- Ευέλικτη τοποθέτηση πολλαπλών κατευθύνσεων: εγκατάσταση μέσω οπής / πλάγιας / κάτω για συμπαγή ενσωματωμένο μηχανισμό

Οδηγίες επιλογής κλειδιών

   1.Επιλέξτε το μέγεθος της οπής σύμφωνα με το βάρος του τεμαχίου εργασίας και τη λειτουργία σύσφιξης (εξωτερική / εσωτερική λαβή), εξασφαλίστε τη δύναμη σύσφιξης ≥ 1,5 φορές το πραγματικό φορτίο

   2.Επιλογή τρόπου λειτουργίας

     -- Απενεργοποίηση συνεχούς σύσφιξης → HFSZ κανονικά κλειστό

     -- Αυτόματη απελευθέρωση απενεργοποίησης → HFTZ κανονικά ανοιχτό

     -- Συνεχής μαζική παραγωγή χωρίς απαίτηση ελατηρίου ασφαλείας → HFZ διπλής δράσης

  3. Επιλογή τοποθέτησης: Τυπική τρύπα με τρύπα (κενή) / διαμπερής οπή (Ν) / πλευρική βάση (Β) για να ταιριάζει στην πλατφόρμα ή στη βάση

  4. Ανίχνευση θέσης: Εξοπλίστε μαγνητικούς διακόπτες -M9□, υποδοχές διπλής όψης υποστηρίζουν 2 διακόπτες για ανάδραση ανοιχτού και κλειστού σήματος

  5. Έλεγχος φορτίου μετατόπισης: Περιορίστε το μήκος επέκτασης της σιαγόνας L, αποφύγετε την υπέρβαση της επιτρεπόμενης ροπής κάμψης του γραμμικού οδηγού

Περίληψη μίας πρότασης

     Η πνευματική λαβή παράλληλου γραμμικού οδηγού SOLH HFZ υιοθετεί σύγχρονο οδηγό κυλίνδρων/σφαιρών και οδοντωτών τροχών, διαθέσιμο σε παραλλαγές HFZ διπλής δράσης, NC HFSZ και NO HFTZ με επιλογές πολλαπλής τοποθέτησης και ακρίβεια ± 0,01 mm, άμεση εναλλαγή με MHZrimp O ρομπότ, ιδανική λύση για προκαταρκτική λειτουργία E. 3C, συναρμολόγηση υλικού και γενικού αυτοματισμού.
