Μινιατούρα κύλινδρος καρφίτσας σειράς CJ1 (Υπερμικρός κύλινδρος μικρού αέρα φ2,5 / φ4 mm)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

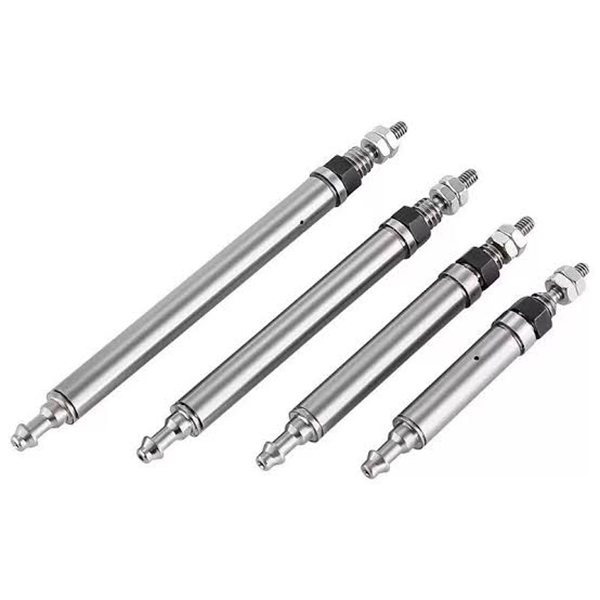

     Η σειρά SOLH CJ1 είναι εξαιρετικά μικροσκοπικοί κύλινδροι μονής/διπλής δράσης τύπου καρφίτσας. Βασικά πλεονεκτήματα: εξαιρετικά συμπαγές μικροσκοπικό περίγραμμα, ελαφριά κατασκευή, χαμηλή ώθηση εξόδου και γρήγορη απόκριση. Σχεδιασμένο για οδήγηση ακριβείας σε περιορισμένο χώρο, εργασίες ώθησης & έλξης μικροφόρτωσης, μικροσκοπικούς σταθμούς για ηλεκτρονικά και αυτοματισμό 3C. Είναι ο βασικός ενεργοποιητής για εφαρμογές μικροαυτοματισμού.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     -- Τύποι κίνησης: Μονής δράσης (επιστροφή ελατηρίου) & Διπλής δράσης. Επιλογές οπής: φ2,5 (αποκλειστική μονής δράσης). φ4 (διατίθεται για μονή / διπλή δράση).

     -- Δομικό χαρακτηριστικό: Στρογγυλό σώμα, λεπτή ράβδος εμβόλου, χωρίς ενσωματωμένο μαξιλάρι, βασική τοποθέτηση στο τέλος του σπειρώματος. μοντέλο φ4 εξωτερική διάμετρος αμαξώματος μόνο 4mm, καθαρό βάρος αρκετά γραμμάρια.

     -- Δυναμική απόδοση: Η δομή χωρίς μαξιλάρι επιτρέπει τη γρήγορη απόκριση του εμβόλου. Ταχύτητα λειτουργίας: 50~500mm/s, κατάλληλη για κινήσεις μικρής διαδρομής υψηλής συχνότητας.

     -- Υλικό & Σφράγιση: Σώμα από σκληρό ανοδιωμένο αλουμίνιο, εξαρτήματα σφράγισης NBR, σχεδιασμός χωρίς λάδι, συμβατό με καθαρά ή ελαφρώς λιπαρά περιβάλλοντα εργαστηρίου.

     -- Ευέλικτη εγκατάσταση: Βασική έκδοση με σπειρώματα και στα δύο άκρα για αξονική στερέωση. Ο προσανατολισμός της θύρας στην κεφαλή της ράβδου μπορεί να ρυθμιστεί ±90°, βολικό για τη δρομολόγηση σωλήνων σε στενές διατάξεις.

Πλήρης κανόνας κωδικοποίησης μοντέλου

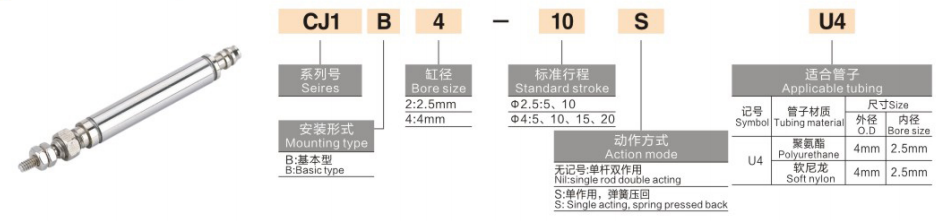

   1. Παράδειγμα μοντέλου：CJ1B4-10SU4

   2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- CJ1B2-10SU4：Bore 2.5, stroke 10, single acting ελατήριο επιστροφής

     -- CJ1B4-15U4：Bore 4, εγκεφαλικό επεισόδιο 15, διπλής δράσης

     -- CJ1B4-5SU4: Διάτρηση 4, διαδρομή 5, επιστροφή ελατηρίου μονής δράσης

Τεχνικές προδιαγραφές Universal Core (Πίεση τροφοδοσίας 0,5 MPa)

Βασικά ανταγωνιστικά πλεονεκτήματα

   1. Εξαιρετικά μικροσκοπικό αποτύπωμα για στενό χώρο εγκατάστασης

     -- Ελάχιστη οπή φ2,5, εξωτερική διάμετρος σώματος φ4, βάρος μόνο 2~3,5 g, ενσωματώνεται εύκολα σε εξαιρετικά συμπαγείς διατάξεις εξοπλισμού.

   2. Γραμμική οδήγηση ακριβείας χαμηλής ώσης

     -- Εύρος ώσης εξόδου 0,64~6,3N @0,5MPa, ιδανική για μικροφορτία ≤100g, αποφεύγει τη ζημιά από κρούση σε ευαίσθητα μικρά τεμάχια εργασίας.

   3. Ταχεία απόκριση υψηλής συχνότητας

     -- Η δομή χωρίς μαξιλάρι παρέχει γρήγορη ενεργοποίηση, υποστηρίζει ≥ 300 κύκλους ανά λεπτό λειτουργία μικρής διαδρομής για να αυξήσει την απόδοση της παραγωγής.

   4. Λειτουργία χωρίς λάδι & μεγάλη διάρκεια ζωής

     -- Το σύστημα στεγανοποίησης NBR υποστηρίζει πεπιεσμένο αέρα χωρίς λάδι για καθαρά περιβάλλοντα παραγωγής. μηχανική διάρκεια ζωής ≥3 εκατομμύρια κύκλοι.

   5. Ρυθμιζόμενη κατεύθυνση θύρας & απλή συναρμολόγηση

     -- Θύρα αέρα από την πλευρά της ράβδου με δυνατότητα περιστροφής ±90°. Τα εξωτερικά σπειρώματα διπλού άκρου επιτρέπουν το άμεσο αξονικό κλείδωμα χωρίς επιπλέον βραχίονες στήριξης, απλοποιώντας την επιτόπια θέση σε λειτουργία.

Επιλογές τοποθέτησης & Τυπικές βιομηχανικές εφαρμογές

   1. Φόρμες τοποθέτησης

     -- Αξονική τοποθέτηση σπειρώματος: Βιδώστε απευθείας και τα δύο άκρα στον εξοπλισμό για ευθεία κίνηση ώθησης-έλξης

     -- Τοποθέτηση πλαϊνού βραχίονα: Προαιρετικός βραχίονας μινιατούρας για πλευρική τοποθέτηση, κατάλληλος για αιώρηση ή πλάγια οδήγηση

   2. Τυπικά σενάρια εφαρμογής

     -- 3C & Electronics: Δοκιμή ανθεκτικότητας κουμπιών για κινητά, σύσφιξη μικροπλαστικών εξαρτημάτων, εξαγωγή τσιπ και τοποθέτηση

     -- Όργανα ακριβείας: Μίνι μεταγωγή βαλβίδων, τοποθέτηση οπτικών ινών, μηχανισμοί λεπτής ρύθμισης

     -- Γενικός αυτοματισμός: φόρτωση/εκφόρτωση μικροεξαρτημάτων, ελαφρύ ξεφλούδισμα ετικετών, ενεργοποίηση μινιατούρας

     -- Ιατρικός εξοπλισμός: Τηλεσκοπική κίνηση μικρού οργάνου, πρόωση μικρορευστού, συγκροτήματα τοποθέτησης ακριβείας

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής με βάση το ωφέλιμο φορτίο

     -- φ2,5 για φορτίο ≤50g；φ4 για φορτίο 50~100g. Κρατήστε ελάχιστο περιθώριο ασφαλείας 50% λόγω χαμηλών χαρακτηριστικών ώσης.

   2. Επιβεβαίωση εγκεφαλικού

     -- Επιλέξτε διαδρομή σύμφωνα με την απαιτούμενη απόσταση διαδρομής. δώστε προτεραιότητα σε μικρότερες διαδρομές για σταθερή λειτουργία υψηλής συχνότητας.

   3. Επιλογή λειτουργίας δράσης

     -- Μονής δράσης (με επίθημα S): Μονοκατευθυντική ώθηση/τράβηγμα με επαναφορά ελατηρίου για σχεδιασμό ασφάλειας λόγω διακοπής ρεύματος

     -- Διπλής δράσης: Αμφίδρομη ακριβής γραμμική οδήγηση χωρίς ελατήριο επιστροφής

Περίληψη μίας πρότασης

     Ο πνευματικός κύλινδρος SOLH CJ1 με εξαιρετικά μινιατούρα πείρου είναι διαθέσιμος σε εκδόσεις μονού ελατηρίου επιστροφής και διπλής δράσης με οπή φ2,5 / φ4, εξαιρετικά ελαφρύ συμπαγή σχεδιασμό και ρυθμιζόμενη διεύθυνση αεραγωγού, παρέχοντας μικρογραμμική κίνηση ακριβείας χαμηλής ώσης, ευρέως υιοθετημένο για δοκιμές 3C, όργανα ακριβείας και ιατρικό μικροσκοπικό εξοπλισμό αυτοματισμού.
