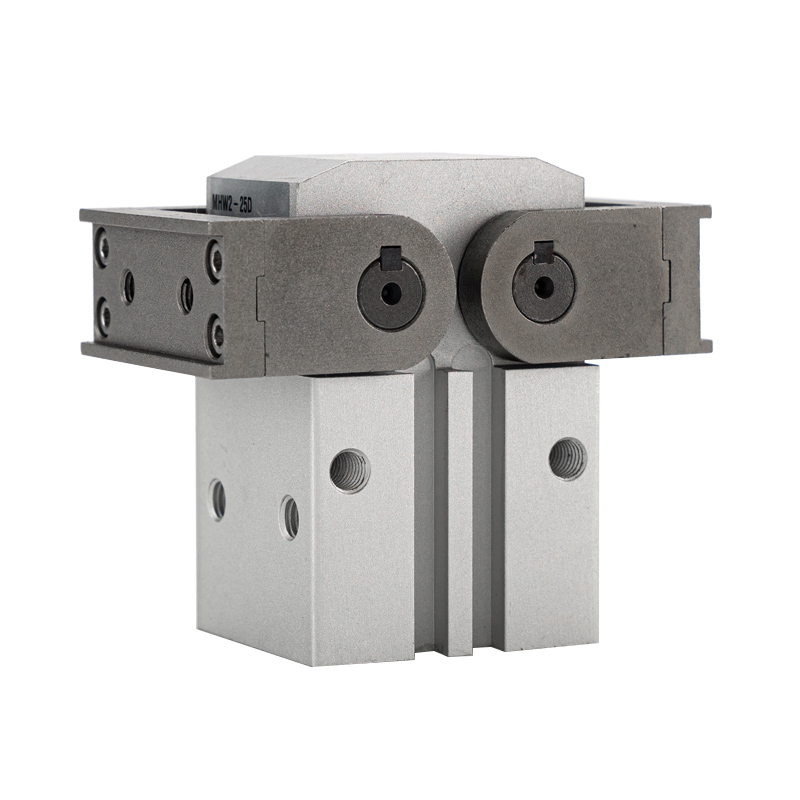

Σειρά MHW2 180° Rack & Pinion Swing Pneumatic Gripper

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MHW2 είναι περιστρεφόμενη λαβή 2 σιαγόνων με ράφι και πινιόν με συνολική γωνία ανοίγματος 180°. Βασικά πλεονεκτήματα: ακριβής σύγχρονη κίνηση του γραναζιού, εξαιρετικά ευρεία γωνία αιώρησης 180°, περίγραμμα εξοικονόμησης χώρου, υποδοχές στερέωσης αισθητήρα τεσσάρων πλευρών και ανθεκτική κατασκευή ανθεκτική στη σκόνη. Χρησιμοποιείται ευρέως για την ανατροπή, τη φόρτωση/εκφόρτωση, τη λαβή εξαρτημάτων μεγάλου μεγέθους και τους σταθμούς περιορισμένου χώρου και γίνεται κύρια επιλογή για εφαρμογές αιώρησης μεγάλης γωνίας.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     -- Αρχή εργασίας: Ο κύλινδρος ωθεί τη σχάρα στο πινιόν κίνησης για σύγχρονη περιστροφή. δύο σιαγόνες αιωρούνται συμμετρικά. Το πλέγμα γραναζιών εξασφαλίζει εξαιρετικό συγχρονισμό, ομοιόμορφη δύναμη σύσφιξης χωρίς απόκλιση μετατόπισης.

     -- Χαρακτηριστικό αιώρησης: Κάθε σιαγόνα περιστρέφεται έως και 90°, συνολικό αμφίπλευρο άνοιγμα 180°. Οι πλήρως ανοιγμένες σιαγόνες στέκονται κάθετα στο σώμα του κυλίνδρου, καταλαμβάνοντας ελάχιστο χώρο προβολής, ιδανικές για χειρισμό υλικού που απαιτεί μηχανική αποφυγή.

     -- Διάταξη σώματος: Τετράγωνο περίβλημα από σκληρό ανοδιωμένο αλουμίνιο με ενσωματωμένο μαγνητικό δακτύλιο. Οι αυλακώσεις αισθητήρα τεσσάρων πλευρών (πάνω/κάτω/αριστερά/δεξιά) υποστηρίζουν την άμεση τοποθέτηση μαγνητικών διακοπτών M9B / A93, απεριόριστη διάταξη αισθητήρα.

     -- Υλικό & Προστασία: Σκληρός κύλινδρος οξείδωσης, σιαγόνες από κράμα χάλυβα υψηλής αντοχής και στεγανοποιητική δομή ανθεκτική στη σκόνη. Το στενό διάκενο αποτρέπει τη διείσδυση ξένων υλικών, τη σταθερή απόδοση υπό συνθήκες σκόνης στο συνεργείο και την εκτεταμένη διάρκεια ζωής.

     -- Τρόπος λειτουργίας: Διπλής δράσης (D). Η αμφίδρομη ώθηση κυλίνδρου οδηγεί την περιστροφή προς τα εμπρός/όπισθεν για να πραγματοποιήσει το άνοιγμα και το κλείσιμο της σιαγόνας.

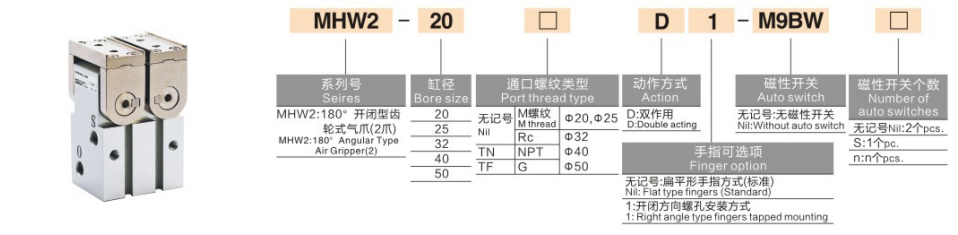

Πλήρης κανόνας κωδικοποίησης μοντέλου

 1. Παράδειγμα μοντέλου：MHW2-32D-M9BW

  2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- MHW2-25D：Bore 25, βασικό μοντέλο διπλής ενέργειας χωρίς μαγνητικό διακόπτη

     -- MHW2-40D-M9B：Bore 40, διπλής ενέργειας εξοπλισμένη με μαγνητικό διακόπτη M9B

Τεχνικές προδιαγραφές Universal Core (Πίεση τροφοδοσίας 0,5 MPa)

Βασικά ανταγωνιστικά πλεονεκτήματα

  1. Υπερευρεία γωνία αιώρησης 180° & εξαιρετική χρήση χώρου

     -- Οι σιαγόνες στέκονται κάθετα στο σώμα στο πλήρες άνοιγμα, καταλαμβάνουν μόνο τον προεξέχοντα χώρο του κυλίνδρου, κατάλληλες για στενούς σταθμούς και διαδικασίες που απαιτούν αποφυγή του τεμαχίου εργασίας και κίνηση ανατροπής.

  2. Σύγχρονη μετάδοση εργαλείων υψηλής ακρίβειας

     -- Δικτυωτή κίνηση με ράφι και πινιόν, σύγχρονο σφάλμα ≤0,1°, ισορροπημένη συμμετρική σύσφιξη, αποτρέπει αποτελεσματικά την ολίσθηση του τεμαχίου εργασίας που προκαλείται από μονόπλευρη δύναμη.

  3. 360° ευέλικτη διάταξη αισθητήρα

     -- Οι μαγνητικοί διακόπτες μπορούν να τοποθετηθούν σε τέσσερις επιφάνειες αμαξώματος για να επιτύχουν παρακολούθηση θέσης σε όλες τις κατευθύνσεις, εύκολη εγκατάσταση και θέση σε λειτουργία για οποιονδήποτε προσανατολισμό τοποθέτησης.

  4. Δομή ανθεκτική στη σκόνη για σκληρό περιβάλλον

     -- Βελτιστοποιημένη στεγανοποίηση και μικρό εσωτερικό διάκενο εισόδου σκόνης. Μηχανική διάρκεια ζωής ≥5 εκατομμύρια κύκλοι, σταθερή για μακροχρόνιες αυτοματοποιημένες γραμμές παραγωγής υψηλού κύκλου.

 Μορφές τοποθέτησης & Τυπικές Βιομηχανικές Εφαρμογές

  1. Επιλογές τοποθέτησης

     -- Αξονική οριζόντια τοποθέτηση: Οριζόντια σύσφιξη για φόρτωση και εκφόρτωση γραμμής συναρμολόγησης

     -- Διαμήκης κατακόρυφη τοποθέτηση: Κατακόρυφη ανύψωση για σταθμούς ανατροπής τεμαχίων

     -- Πλευρική πλευρική τοποθέτηση: Πλαϊνή σύσφιξη για στενό περιορισμένο χώρο εξοπλισμού

  2. Τυπικά σενάρια εφαρμογής

     -- Ηλεκτρονικά και οικιακές συσκευές: Περιβλήματα λαβής και ανατροπής, πάνελ και εξαρτήματα μεγάλου μεγέθους

     -- Ανταλλακτικά αυτοκινήτων: Μεταφορά περιβλημάτων λαμπτήρων, εσωτερικών διακοσμήσεων και μικρών χυτών

     -- Logistics & Packaging: Χειρισμός κιβωτίων, παλετών και υλικών σε βαρέλι

     -- Αυτοματισμός χύτευσης μηχανών και έγχυσης: Επιλογή μεγάλων τεμαχίων από εργαλειομηχανές και μηχανές χύτευσης

Σύγκριση επιλογής: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Οδηγός γρήγορης επιλογής 3 βημάτων

  1. Επιλογή οπής με βάση τη μάζα του τεμαχίου εργασίας

     -- 20 ≤ 3kg；25 = 3~5kg；32 = 5~10kg；40 = 10~15kg；50 = 15~20kg. Κρατήστε ≥30% περιθώριο ασφαλείας φορτίου.

  2. Επαλήθευση γωνίας ταλάντευσης

     -- Τυπική γωνία αιώρησης μονής σιαγόνας 90°, συνολικό άνοιγμα 180°. Επιβεβαιώστε επαρκές διάκενο για την προσαρμογή της διάστασης του τεμαχίου εργασίας και της αποφυγής διαδρομής.

  3. Αντιστοίχιση διαμόρφωσης

     -- Ανάδραση σήματος θέσης: Χρησιμοποιήστε υποδοχές στήριξης τεσσάρων πλευρών με μαγνητικούς διακόπτες της σειράς M9B για ευέλικτη διάταξη ανεξάρτητα από τον προσανατολισμό εγκατάστασης.

     -- Σκονισμένο περιβάλλον εργαστηρίου: Δώστε προτεραιότητα στο MHW2 λόγω της ανώτερης δομής στεγανοποίησης που αντέχει τη σκόνη.

Περίληψη μίας πρότασης

     Η πνευματική λαβή 180° swing & γρανάζι SOLH MHW2 υιοθετεί το σύγχρονο κιβώτιο ταχυτήτων με εγκατάσταση μαγνητικού διακόπτη τεσσάρων πλευρών και σφράγιση με προστασία από τη σκόνη, υποστηρίζοντας το χτύπημα του τεμαχίου εργασίας μεσαίου φορτίου και το χειρισμό υλικού. ιδανική λαβή για εξοικονόμηση χώρου για σταθμούς περιορισμένου χώρου συσκευασίας, αυτοκινήτων και γενικών αυτοματισμών.
