Βαλβίδα ελέγχου

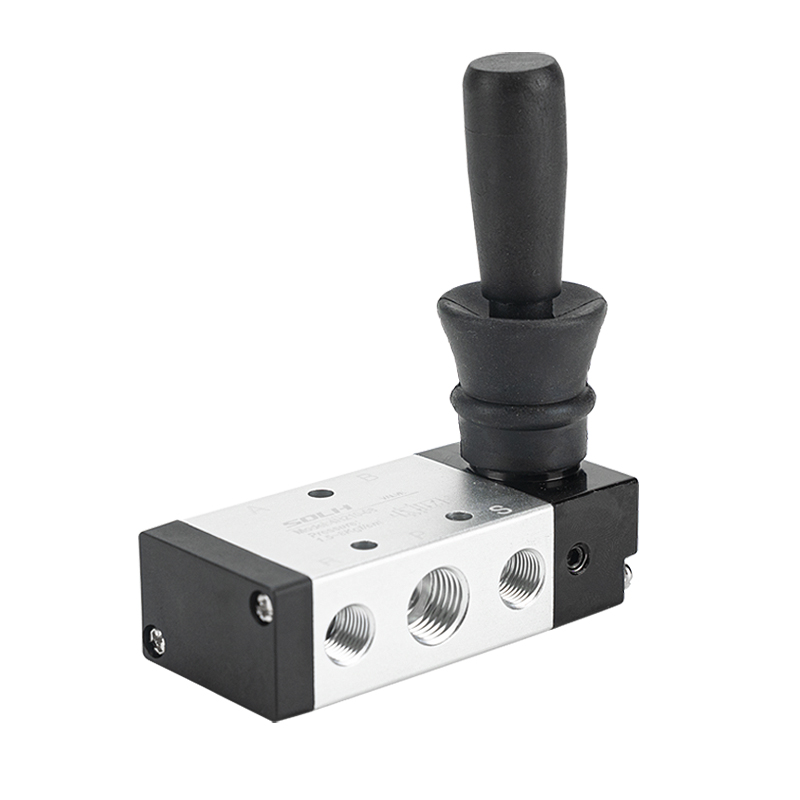

Οι βαλβίδες ελέγχου κατεύθυνσης με χειροκίνητο μοχλό της σειράς SOLH 4H έχουν αναπτυχθεί σύμφωνα με τα κύρια βιομηχανικά πρότυπα, καλύπτοντας διαμορφώσεις θέσεων 5/2 και 5/3 θέσεων. Αυτές οι χειροκίνητες βαλβίδες τύπου μπομπίνας, που λειτουργούν αποκλειστικά με χειροκίνητο χειρισμό μοχλού χωρίς ηλεκτρομαγνητικά πηνία ή πνευματικά σήματα πιλότου, υιοθετούνται ευρέως για επιτόπια θέση σε λειτουργία εξοπλισμού, διακοπή λειτουργίας ασφαλείας έκτακτης ανάγκης και έλεγχο ίντσας κυλίνδρων διπλής ενέργειας. Κατασκευασμένα με περιβλήματα από κράμα αλουμινίου υψηλής αντοχής και συγκροτήματα καρούλι ακριβείας, δύο δομές τοποθέτησης είναι προαιρετικές: αυτόματη επαναφορά ελατηρίου και μηχανικό κλείδωμα χαλύβδινων σφαιρών. Κυρίως, οι διαστάσεις τοποθέτησης είναι πλήρως συνεπείς με τις ηλεκτρομαγνητικές βαλβίδες 4V και τις βαλβίδες που λειτουργούν με αέρα 4Α, επιτρέποντας την άμεση εναλλαγή και την ευέλικτη εναλλαγή μεταξύ των τρόπων ηλεκτρικού, πνευματικού και χειροκίνητου ελέγχου σε τυπικά πνευματικά συστήματα. Η διάταξη πέντε θυρών συμμορφώνεται με τις διεθνείς γενικές προδιαγραφές: Το P χρησιμεύει ως η κύρια είσοδος παροχής πεπιεσμένου αέρα. Οι θύρες Α και Β συνδέονται σε δύο κοιλότητες κυλίνδρων διπλής ενέργειας για να διέπουν τις κινήσεις επέκτασης και ανάκλησης. Οι R και S είναι θύρες εξάτμισης συμβατές με τυπικούς σιγαστήρες για μείωση του θορύβου της εξάτμισης. Για μοντέλα 5/2 θέσεων, οι παραλλαγές επαναφοράς ελατηρίου αναπηδούν αυτόματα μόλις απελευθερωθεί ο μοχλός για να παρέχουν αλάνθαστη προστασία από ακούσιες συνεχείς ενέργειες. Οι αυτοασφαλιζόμενες εκδόσεις ασφαλίζουν τη θέση της μπομπίνας μέσω της τοποθέτησης της χαλύβδινης σφαίρας και παραμένουν ασφαλισμένες μέχρι τη χειροκίνητη εναλλαγή, ιδανικές για σταθερές καταστάσεις εργασίας μεγάλης διάρκειας. Όλες οι μονάδες 5/3 θέσεων υιοθετούν διπλή σταθερή τοποθέτηση μπάλας με τρεις διαμορφώσιμες ουδέτερες λειτουργίες. Το κλειστό κέντρο (Τύπος C) σφραγίζει όλες τις θύρες για να ασφαλίσει τους κυλίνδρους και να αποτρέψει την πτώση των κάθετα τοποθετημένων ενεργοποιητών. Το κέντρο εξάτμισης (Τύπος C) ανοίγει θύρες A/B για ανακούφιση πίεσης, επιτρέποντας την αιώρηση του ελεύθερου κυλίνδρου κατά τη χειροκίνητη δοκιμή. Το Κέντρο Πίεσης (Τύπος P) παρέχει πεπιεσμένο αέρα και στις δύο θύρες εργασίας για σύγχρονη σύσφιξη και ρύθμιση ισορροπίας δύναμης. Λειτουργώντας σε φιλτραρισμένο πεπιεσμένο αέρα εντός 0,15~0,8 MPa υπό συνθήκες χωρίς λίπανση, οι βαλβίδες λειτουργούν σταθερά στους -20℃ έως +70℃. Οι διαθέσιμες προδιαγραφές κυμαίνονται από 4H200 έως 4H400 με πολλαπλές επιλογές νημάτων. Χωρίς ηλεκτρικά εξαρτήματα, οι βαλβίδες διαθέτουν εγγενή αντίσταση έκρηξης χωρίς σπινθήρες, κατάλληλες για εύφλεκτες, σκονισμένες και υψηλού κινδύνου εγκαταστάσεις παραγωγής. Υποστηρίζουν τοποθέτηση πάνελ και εγκατάσταση βάσης, που εφαρμόζονται συχνά για χειροκίνητη θέση σε λειτουργία γραμμής παραγωγής, διακοπή πνευματικού κυκλώματος έκτακτης ανάγκης, βρόχους ασφάλισης και μετασκευή αντικατάστασης αυτόματων βαλβίδων ελέγχου.

Οι βαλβίδες ελέγχου κατεύθυνσης χειροκίνητης έλξης 3/2 κατευθύνσεων της σειράς SOLH 3L ακολουθούν τις τυπικές βιομηχανικές προδιαγραφές με προεπιλεγμένη δομή κανονικά κλειστή (NC) εξοπλισμένη με αυτόματη επαναφορά ελατηρίου. Αυτή η χειροκίνητη πνευματική βαλβίδα, η οποία λειτουργεί μέσω απλής αξονικής κίνησης λαβής ώθησης-έλξης, δεν απαιτεί ηλεκτρικά εξαρτήματα ή πνευματικά σήματα κίνησης, καθιστώντας την ένα εγγενώς ασφαλές εξάρτημα χειροκίνητης μεταγωγής για πνευματικά κυκλώματα. Χρησιμοποιείται ευρέως για την ενεργοποίηση κυλίνδρου μίας δράσης, την ενεργοποίηση-απενεργοποίηση κυκλώματος, τη θέση σε λειτουργία με ίντσες και τα συστήματα κλειδώματος ασφαλείας, ιδιαίτερα ιδανική για εντοπισμό σφαλμάτων πεδίου, αποκοπή έκτακτης ανάγκης και περιβάλλοντα εργασίας με επιρρεπή έκρηξη. Η διάταξη τριών θυρών συμμορφώνεται με τα καθολικά βιομηχανικά πρότυπα: P για κύρια είσοδο πεπιεσμένου αέρα, A για λειτουργική θύρα εξόδου που συνδέει κυλίνδρους μονής δράσης και R για θύρα εξαγωγής συμβατή με τυπικούς σιγαστήρες για μείωση του θορύβου εξαγωγής. Υπό κανονική κατάσταση απελευθέρωσης, το ενσωματωμένο ελατήριο επιστροφής πιέζει το καρούλι ακριβείας για να σφραγίσει την είσοδο P. Η θύρα Α συνδέεται με το R για ανακούφιση πίεσης για διατήρηση της κλειστής ασφαλούς κατάστασης. Το χειροκίνητο τράβηγμα της λαβής μετατοπίζει το καρούλι για να συνδέσει τις θύρες P και A για παροχή αέρα για την κίνηση του κυλίνδρου. Μόλις απελευθερωθεί, το ελατήριο επαναφέρει αμέσως τη βαλβίδα, κόβοντας την εισαγωγή αέρα και εξαντλώντας την υπολειπόμενη πίεση για να αποφευχθεί η ακούσια συνεχής λειτουργία. Κατασκευασμένη με στιβαρά περιβλήματα από κράμα αλουμινίου και καρούλια ακριβείας χαμηλής τριβής, η βαλβίδα υποστηρίζει λειτουργία χωρίς λίπανση με σταθερή απόδοση στεγανοποίησης. Τέσσερις κατηγορίες μεγεθών που κυμαίνονται από compact 3L100 έως βαρέως τύπου 3L400 καλύπτουν προδιαγραφές νημάτων M5, G1/8, G1/4, G3/8 και G1/2. Οι επιλογές νημάτων PT, NPT και G είναι διαθέσιμες για την ικανοποίηση των παγκόσμιων απαιτήσεων εγκατάστασης. Η βαλβίδα υποστηρίζει τοποθέτηση πάνελ και βάση στήριξης, μοιράζοντας τις ίδιες διαστάσεις εγκατάστασης με τις βαλβίδες 3Α που λειτουργούν με αέρα για απρόσκοπτη εναλλαγή μεταξύ χειροκίνητου και πνευματικού ελέγχου. Χωρίς ηλεκτρικά εξαρτήματα, παρέχει λειτουργία χωρίς σπινθήρες κατάλληλη για εύφλεκτα, σκονισμένα και υγρά εργαστήρια, που χρησιμοποιείται συνήθως για χειροκίνητη σύσφιξη, έλεγχο κυλίνδρων εκτίναξης, κλείδωμα ασφαλείας συντήρησης εξοπλισμού και συνδυασμένα συστήματα χειροκίνητου-πνευματικού λογικού ελέγχου σε συνδυασμό με πιλοτικές βαλβίδες 3Α.

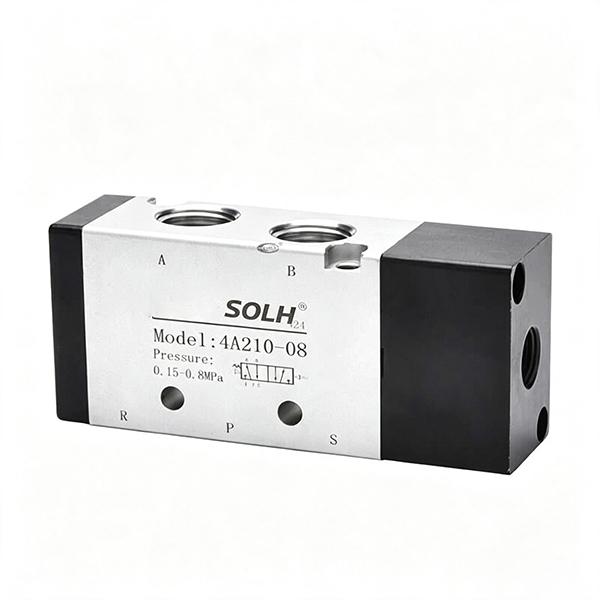

Οι βαλβίδες ελέγχου κατεύθυνσης 5/2 και 5/3 κατευθύνσεων της σειράς SOLH 4A είναι το πλήρες πνευματικό αντίστοιχο της κλασικής σειράς ηλεκτρομαγνητικών ηλεκτρομαγνητικών βαλβίδων 4V. Οδηγούμενη εξ ολοκλήρου από εξωτερικά πνευματικά σήματα ελέγχου χωρίς πηνία ή ηλεκτρικά μέρη στο εσωτερικό, αυτή η βαλβίδα επιτυγχάνει εγγενή αντιεκρηκτική ασφάλεια και χρησιμεύει ως μονάδα ελέγχου πυρήνα για μη ηλεκτρικούς πνευματικούς βρόχους, επικίνδυνες εκρηκτικές περιοχές και συστήματα κλειδώματος ασφαλείας. Υιοθετεί διαμόρφωση καρουλιού υψηλής ακρίβειας και στιβαρά περιβλήματα από κράμα αλουμινίου, μοιράζοντας τις ίδιες διαστάσεις εγκατάστασης και χαρακτηριστικά ροής με τη σειρά 4V για απρόσκοπτη άμεση αντικατάσταση και αναβάθμιση μεταξύ ηλεκτρικών και πλήρως πνευματικών συστημάτων ελέγχου. Η τυπική διάταξη πέντε θυρών ακολουθεί τις καθολικές προδιαγραφές της βιομηχανίας: P για κύρια είσοδο παροχής αέρα, A και B ως θύρες εργασίας συνδεδεμένες με δύο θαλάμους κυλίνδρων διπλής ενέργειας για ρύθμιση επέκτασης και ανάκλησης, R και S ως θύρες εξάτμισης συμβατές με τυπικούς σιγαστήρες για μείωση του θορύβου λειτουργίας. Η σειρά 5/2 κατευθύνσεων παρέχει επιλογές μονού πνευματικού ελέγχου και διπλού πνευματικού ελέγχου. Μονά ελεγχόμενα με αέρα μοντέλα αλλάζουν μόλις λάβουν σήματα ελέγχου αέρα και επαναφέρονται αυτόματα με ενσωματωμένα ελατήρια μόλις εξαφανιστεί η πίεση ελέγχου για να παρέχουν προστασία ασφαλούς έναντι αστοχίας. Οι διπλές παραλλαγές που ελέγχονται με αέρα διαθέτουν ελατήρια χωρίς επιστροφή και κλειδώνουν την τρέχουσα θέση της μπομπίνας επίμονα μετά την αποσύνδεση του αέρα ελέγχου, υποστηρίζοντας τοποθέτηση μακράς διάρκειας και διατήρηση πίεσης χωρίς συνεχή είσοδο αέρα ελέγχου. Οι εκδόσεις 5/3 κατευθύνονται αποκλειστικά με διπλό αέρα με τρεις επιλέξιμες ουδέτερες διαμορφώσεις: κλειστό κέντρο (Τύπος C) σφραγίζει όλες τις θύρες για να κλειδώνει τους κυλίνδρους και να αποτρέπει την κατακόρυφη πτώση. Το κέντρο εξάτμισης (Τύπος Ε) ανοίγει θύρες A/B στην ατμόσφαιρα για απελευθέρωση πίεσης και χειροκίνητη θέση σε λειτουργία. κέντρο πίεσης (Τύπος P) τροφοδοτεί πεπιεσμένο αέρα και στις δύο θύρες εργασίας για σύγχρονη σύσφιξη και ρύθμιση ισορροπίας δύναμης. Κατάλληλο για φιλτραρισμένο πεπιεσμένο αέρα σε πίεση εργασίας 0,15~0,8 MPa, ολόκληρη η σειρά υποστηρίζει λειτουργία χωρίς λίπανση και λειτουργεί αξιόπιστα από -20℃ έως +70℃. Εφαρμόζεται ευρέως σε χημικά εργοστάσια, εργαστήρια βαφής, εξόρυξη και άλλα περιβάλλοντα με κίνδυνο έκρηξης, συνεργάζεται με μηχανικές βαλβίδες, χειροκίνητες βαλβίδες και βαλβίδες πιλότου αέρα για την κατασκευή ολοκληρωμένων συστημάτων λογικού ελέγχου με αέρα για κυλίνδρους διπλής ενέργειας.

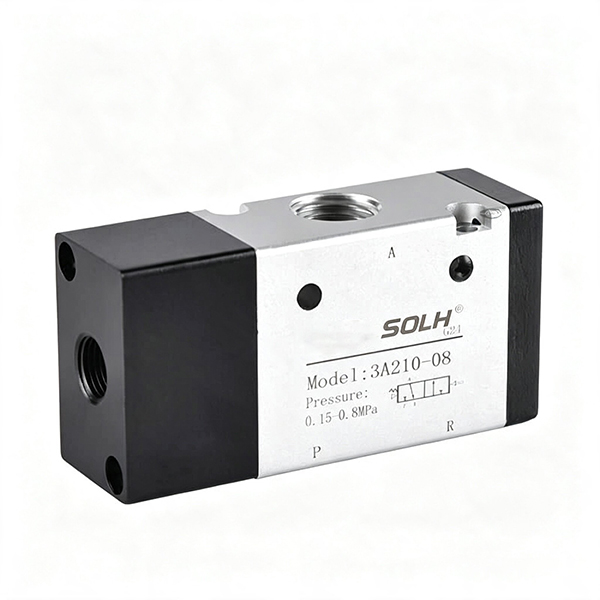

Οι βαλβίδες ελέγχου κατεύθυνσης 3/2 κατευθύνσεων της σειράς SOLH 3A που λειτουργούν με εξωτερικό αέρα κατασκευάζονται σύμφωνα με τα βασικά πρότυπα της βιομηχανίας. Οδηγούμενη εξ ολοκλήρου από είσοδο πνευματικού σήματος χωρίς ηλεκτρομαγνητικά πηνία, αυτή η σειρά έχει σχεδιαστεί για να διέπει την επέκταση, την ανάκληση και τη διατήρηση της πίεσης των πνευματικών κυλίνδρων μίας δράσης. Χρησιμεύει ως το κρίσιμο στοιχείο ελέγχου ασφάλειας για πνευματικά κυκλώματα χωρίς ηλεκτρική ενέργεια, επικίνδυνες εκρηκτικές ατμόσφαιρες και βιομηχανικά μηχανήματα που είναι ασφαλή για αστοχίες. Η τυπική διάταξη τριών θυρών ακολουθεί καθολικούς βιομηχανικούς ορισμούς: P για την κύρια είσοδο παροχής πεπιεσμένου αέρα, A για έξοδο εργασίας που συνδέεται απευθείας σε κυλίνδρους μονής δράσης και R για θύρα εξαγωγής για εκτόνωση πίεσης και γρήγορη επαναφορά ελατηρίου. Δύο διαμορφώσεις ελέγχου είναι διαθέσιμες. Μοντέλα μονού πνευματικού ελέγχου (3A×10) αλλάζουν κατά τη λήψη εξωτερικών σημάτων αέρα και επαναφέρονται αυτόματα μέσω ενσωματωμένων ελατηρίων μόλις αφαιρεθεί το σήμα ελέγχου αέρα για να εγγυηθούν την απόδοση επαναφοράς με ασφάλεια. Οι παραλλαγές διπλού πνευματικού ελέγχου (3A×20) υιοθετούν τη δομή του καρουλιού μανδάλωσης, κλειδώνοντας τη θέση της βαλβίδας επίμονα ακόμα και μετά την αποσύνδεση του αέρα ελέγχου για να διατηρηθεί η μακροχρόνια σύσφιξη και τοποθέτηση. Κατασκευασμένες με σώματα βαλβίδων από κράμα αλουμινίου υψηλής αντοχής και καρούλια επεξεργασμένα με μηχανική ακρίβεια, οι βαλβίδες υποστηρίζουν λειτουργία χωρίς λάδι υπό φιλτραρισμένο πεπιεσμένο αέρα με ακρίβεια φιλτραρίσματος άνω των 40 μm εντός του εύρους πίεσης εργασίας 0,15~0,8 MPa. Οι τετραδιάστατες προδιαγραφές από το μινιατούρα 3A100 έως το βαρέως τύπου 3A400 υψηλής ροής καλύπτουν συνδέσεις σπειρώματος M5 έως G1/2 και τα σπειρώματα NPT είναι προαιρετικά για έργα στο εξωτερικό. Χωρίς εσωτερικά ηλεκτρικά μέρη, η βαλβίδα διαθέτει εγγενή αντιεκρηκτική απόδοση, ιδανική για εύφλεκτα, σκονισμένα και υγρά περιβάλλοντα εργασίας. Υποστηρίζει τυχαία εγκατάσταση πολλαπλών γωνιών και συναρμολόγηση πολλαπλής για αρθρωτές συστοιχίες βαλβίδων, που αναπτύσσονται ευρέως σε μηχανισμούς σύσφιξης τεμαχίου εργασίας, πνευματικά συστήματα ασφάλισης ασφαλείας και σταθμούς εντοπισμού θέσης μεγάλης διάρκειας.
