Συρόμενη βαλβίδα χειρός σειράς HSV 3/2 Way | Διακόπτης ολίσθησης κατευθείαν μέσω πνευματικής πηγής

Μάρκα: SOLH by Richge Technology | Χειροκίνητη ολισθαίνουσα βαλβίδα αυτοασφάλισης 3/2 για πνευματικό κύκλωμα Εγχειρίδιο On-Off & Relief πίεσης

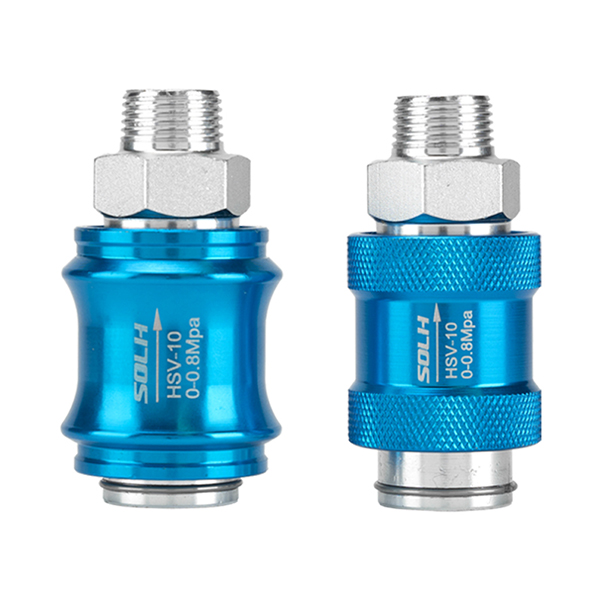

1. Επισκόπηση προϊόντος

     Η σειρά SOLH HSV είναι ένα πρότυποΠνευματική βαλβίδα χειρός 3/2 κατευθύνσεων με δομή ώθησης-έλξης με ευθεία χιτώνια, πλήρως συμβατή με τις προδιαγραφές της σειράς AirTAC HSV και καθολικά εναλλάξιμα με οικιακά ισοδύναμα μοντέλα. Υιοθετώντας τον αυτοασφαλιζόμενο σχεδιασμό χωρίς ελατήριο, πραγματοποιεί την παροχή αέρα με ώθηση προς τα εμπρός και την εκτόνωση της πίεσης της εξάτμισης με το τράβηγμα προς τα πίσω. Με την ενσωματωμένη λογική εξάτμισης, η βαλβίδα εκκενώνει αμέσως την υπολειπόμενη πίεση από τους πίσω σωλήνες κατά το κλείσιμο. Εφαρμόζεται επαγγελματικά ως χειροκίνητος κεντρικός διακόπτης για πνευματικά κυκλώματα διακλάδωσης και βαλβίδα ασφαλείας διακοπής αέρα για τη συντήρηση του εξοπλισμού, με σταθερό αυτοκλείδωμα και ασφαλή απόδοση εκτόνωσης πίεσης.

  1.1 Λογική και Λειτουργική Αρχή Core Air Port

     • Ορισμός αερολιμένα: P (είσοδος αέρα), A (έξοδος εργασίας), R (ενσωματωμένη θύρα εξάτμισης)

     • Κανονικά κλειστή κατάσταση: Το κύκλωμα P-A είναι αποσυνδεδεμένο, το κύκλωμα A-R είναι ανοιχτό για συνεχή εξάτμιση

     • Κατάσταση ώθησης εργασίας: Το κύκλωμα P-A είναι συνδεδεμένο για παροχή αέρα, το κύκλωμα A-R είναι κλειστό για διατήρηση της πίεσης

     • Λειτουργικό χαρακτηριστικό: Λειτουργία push-pull με αξονικό χιτώνιο με μηχανική αυτοασφαλιζόμενη δομή, χωρίς απόκλιση θέσης μετά την απελευθέρωση των χεριών

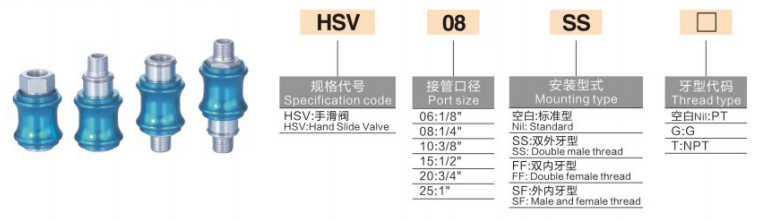

2. Κανόνες κωδικοποίησης μοντέλου & προδιαγραφές νημάτων

  Λογική Κωδικοποίησης: HSV [Μέγεθος θύρας] - [Κωδικός δομής νήματος] + [Κωδικός τύπου νήματος]

 2.1 Προδιαγραφή μεγέθους θύρας

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Κωδικός επιθήματος δομής νήματος

     • SF: Τυπική δομή, ένα άκρο εξωτερικό σπείρωμα + ένα άκρο εσωτερικό νήμα (πιο συνηθισμένο μοντέλο)

     • SS: Διπλό εξωτερικό νήμα και στις δύο άκρες

     • FF: Διπλό εσωτερικό νήμα και στις δύο άκρες

  2.3 Κωδικός τύπου νήματος

     • Αθέτηση: Κωνικό νήμα PT

     • G: Βρετανικό πρότυπο παράλληλο νήμα

     • T: NPT Αμερικάνικο πρότυπο κωνικό νήμα

  Παράδειγμα μοντέλου: HSV08-SF | Θύρα G1/4, τυπική χειροκίνητη βαλβίδα ενός εξωτερικού σπειρώματος, ενός εσωτερικού σπειρώματος, η πιο ευρέως χρησιμοποιούμενη προδιαγραφή στην αγορά

 2.4 Παράμετροι προδιαγραφών κύριας σειράς πλήρους σειράς

3. Βασικές τεχνικές παράμετροι

4. Πλεονεκτήματα δομικού πυρήνα

     • Ενσωματωμένη ευθεία εγκατάσταση: Σχεδιασμένο για σύνδεση σε σειρά σε πνευματικούς αγωγούς διακλάδωσης, δεν απαιτείται βάση, μπορεί να κοχλιωθεί απευθείας και να εγκατασταθεί στη μέση των σωλήνων αέρα για απλή και εξοικονόμηση χώρου.

     • Safe 3/2 Way Pressure Relief Logic: Τραβήξτε για να διακόψετε την εισαγωγή αέρα και να απελευθερώσετε όλη την υπολειπόμενη πίεση από τους πίσω κυλίνδρους και τους αγωγούς. πιέστε για να αποκαταστήσετε την παροχή αέρα και τη διατήρηση της πίεσης. Εξαλείφει αποτελεσματικά τους κινδύνους υπολειπόμενης πίεσης κατά τη συντήρηση του εξοπλισμού.

     • Αξιόπιστη απόδοση αυτοκλειδώματος: Μηχανική διάταξη αυτοασφάλισης τοποθέτησης, χωρίς επαναφορά ελατηρίου, σταθερή τοποθέτηση μετά τη λειτουργία, χωρίς τυχαία μετατόπιση ή διαρροή αέρα.

     • Διαφοροποιημένη αντιστοίχιση νημάτων: Πολλαπλές δομές και τύποι σπειρώματος προαιρετικά, απόλυτα συμβατοί με γρήγορα εξαρτήματα, εσωτερικές συνδέσεις σπειρώματος και σωλήνες αέρα KQ2 για εύκαμπτη επιτόπια συναρμολόγηση.

     • Ανθεκτική Αντιδιαβρωτική Δομή: Σώμα από σκληρό ανοδιωμένο αλουμίνιο και καρούλι από ανοξείδωτο χάλυβα επιτυγχάνουν αντοχή στη φθορά, αντοχή στην οξείδωση και μακροχρόνια σταθερή λειτουργία σε πολύπλοκα περιβάλλοντα.

5. Διάκριση επιλογής: HSV Hand Slide Valve vs 4HV Hand Rotary Valve

6. Τυπικά σενάρια εφαρμογής

     • Μονοκύλινδρος Έλεγχος Διακλάδωσης: Εγκαταστάθηκε μεταξύ πηγής αέρα και ηλεκτρομαγνητικής βαλβίδας για να πραγματοποιήσει χειροκίνητη διακοπή αέρα και ανακούφιση υπολειπόμενης πίεσης για διακοπή λειτουργίας και συντήρηση του εξοπλισμού.

     • Κύρια διακοπή αέρα εξοπλισμού: Τοποθετείται στον κύριο αγωγό εισαγωγής αέρα του εξοπλισμού εργαλείων για συνολική ταχεία ανακούφιση πίεσης και ασφαλή λειτουργία διακοπής λειτουργίας.

     • Εναλλαγή κυκλώματος κενού: Εφαρμόζεται σε κυκλώματα διακλάδωσης αντλίας κενού για χειροκίνητο έλεγχο εκκίνησης-διακοπής. τραβήξτε τη βαλβίδα για να απελευθερώσετε γρήγορα την πίεση κενού και να εξασφαλίσετε την ασφαλή λειτουργία.

Περίληψη μίας πρότασης

     Η σειρά SOLH HSV είναι μια χειροκίνητη βαλβίδα ολίσθησης που κλειδώνει 3/2 κατευθείαν με ενσωματωμένη λειτουργία εκτόνωσης πίεσης. Διαθέτοντας λειτουργία χωρίς λιπαντικό, διαφοροποιημένες επιλογές σπειρώματος και ασφαλή λογική εξαγωγής υπολειπόμενης πίεσης, είναι η τυπική χειροκίνητη βαλβίδα διακόπτη πηγής αέρα για συντήρηση πνευματικού κυκλώματος και έλεγχο διακλάδωσης on-off.
