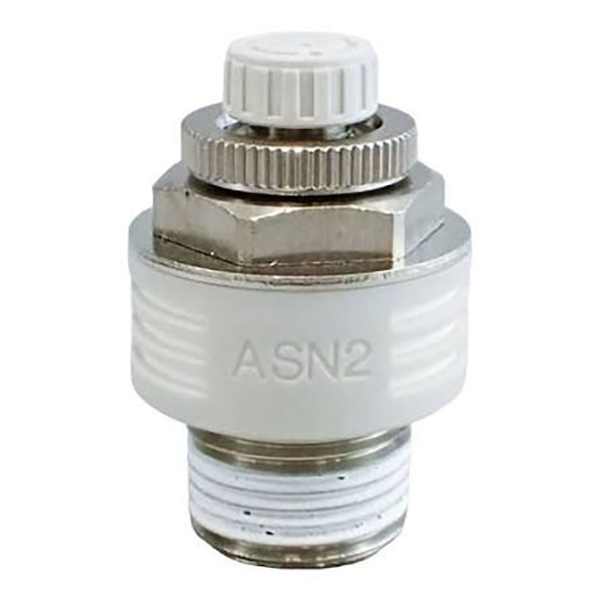

Βαλβίδα πεταλούδας εξάτμισης σειράς ASN2 με σιγαστήρα

Βαλβίδα πεταλούδας εξάτμισης σειράς ASN2 με σιγαστήρα | Ενσωματωμένη βαλβίδα ελέγχου ταχύτητας & μείωσης θορύβου

Μάρκα: SOLH by Richge Technology | Συμβατή με SMC Ενσωματωμένη βαλβίδα σιγαστήρα πεπιεσμένου αέρα

1. Επισκόπηση προϊόντος

     Η σειρά SOLH ASN2 είναι έναall-in-one βαλβίδα γκαζιού εξαγωγής με ενσωματωμένο σιγαστήρα, ειδικά σχεδιασμένο για άμεση τοποθέτηση στη θύρα εξαγωγής EXH πνευματικών ηλεκτρομαγνητικών βαλβίδων. Ενσωματώνει λειτουργίες ρύθμισης ταχύτητας καυσαερίων και μείωσης θορύβου σε μία μονάδα, εξαλείφοντας την ανάγκη για ξεχωριστή εγκατάσταση σιγαστήρα. Υιοθετώντας δομή στραγγαλισμού βαλβίδας βελόνας ακριβείας και σχεδιασμό ρύθμισης κατά της πτώσης, το αναβαθμισμένο ASN2-A τύπου ρητίνης διαθέτει ελαφρύ σώμα, ακριβή ρύθμιση κλίμακας και λειτουργία κλειδώματος push-down. Είναι μια οικονομικά αποδοτική, εξοικονόμηση χώρου και υψηλής σταθερότητας λύση ελέγχου ταχύτητας καυσαερίων για τυπικά πνευματικά κυκλώματα ηλεκτρομαγνητικής βαλβίδας.

2. Βασικές Λειτουργικές Λειτουργίες & Πλεονεκτήματα

     • Τοποθέτηση ειδικής σωληνοειδούς θύρας EXH: Διαφορετικό από τις βαλβίδες πεταλούδας στο άκρο του κυλίνδρου, το ASN2 εγκαθίσταται αποκλειστικά στις θύρες εξαγωγής ηλεκτρομαγνητικής βαλβίδας για επαγγελματική ρύθμιση της ταχύτητας στραγγαλισμού εξόδου, βελτιστοποιώντας τη συνολική διάταξη πνευματικού κυκλώματος.

     • Λογική ακριβείας στραγγαλισμού εξάτμισης: Τυπικός έλεγχος στραγγαλισμού εξόδου. Η δεξιόστροφη περιστροφή μειώνει τη ροή αέρα για πιο αργή κίνηση του κυλίνδρου, η αριστερόστροφη περιστροφή αυξάνει τη ροή αέρα για ταχύτερη δράση, πραγματοποιώντας αδιάκοπη ρύθμιση της ταχύτητας.

     • Ενσωματωμένος σιγαστήρας υψηλής απόδοσης: Ενσωματωμένη δομή μείωσης θορύβου υψηλής απόδοσης, επιτυγχάνοντας μείωση θορύβου πάνω από 20dB ακόμη και υπό συνθήκες μέγιστης ροής, επιλύοντας αποτελεσματικά την πνευματική ηχορύπανση των καυσαερίων.

     • Δομή κατά της πτώσης βαλβίδας βελόνας: Το κουμπί ρύθμισης υιοθετεί σχεδιασμό κατά της χαλάρωσης και κατά της πτώσης, αποτρέποντας την πτώση του κουμπιού και την απόκλιση παραμέτρων που προκαλείται από μακροχρόνιο κραδασμό του εξοπλισμού, εξασφαλίζοντας σταθερή μακροχρόνια λειτουργία.

3. Κανόνες κωδικοποίησης μοντέλου & ορισμός προδιαγραφών

     Παράδειγμα τυπικού μοντέλου: ASN2-02A

     • ΩΣN2: Κωδικός σειράς για ενσωματωμένη βαλβίδα γκαζιού εξαγωγής με σιγαστήρα

     • Κωδικός Caliber: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Ένα επίθημα: Αναβαθμισμένος ελαφρύς τύπος ρητίνης, εξοπλισμένος με δομή κλειδώματος push-down και παράθυρο ζυγαριάς ακριβείας

     • S Επίθημα: Νήμα προεπικαλυμμένο με στεγανοποιητικό παράγοντα για ενισχυμένη στεγανότητα

     • N Επίθημα: NPT American standard νήμα (προεπιλεγμένο νήμα R χωρίς επίθημα)

4. Τυπικές προδιαγραφές και παράμετροι πλήρους σειράς

5. Βασικές τεχνικές παράμετροι

6. Αναβαθμισμένα χαρακτηριστικά του τύπου ρητίνης ASN2-A

     • Εξαιρετικά ελαφρύς σχεδιασμός: Υιοθετεί υλικό ρητίνης υψηλής αντοχής, με μειωμένο βάρος κατά περίπου 80% σε σύγκριση με το παραδοσιακό μεταλλικό κύριο σώμα, ελαχιστοποιώντας το φορτίο στη θύρα εξαγωγής της ηλεκτρομαγνητικής βαλβίδας.

     • Παράθυρο ζυγαριάς ακριβείας: Εξοπλισμένο με δείκτη κλίμακας βερνιέρου, που υποστηρίζει μικρορύθμιση 1/4 κύκλου. Η παράμετρος ροής είναι ορατή και μετρήσιμη, πραγματοποιώντας τυποποιημένη και επαναλαμβανόμενη διαχείριση ροής.

     • Βολικό κλείδωμα Push-Down: Πρωτοποριακή δομή κλειδώματος με πόμολο με ώθηση προς τα κάτω. Μετά τη ρύθμιση της ταχύτητας, το πάτημα του κουμπιού μπορεί να κλειδώσει τη θέση της παραμέτρου, αποτρέποντας αποτελεσματικά τη μετατόπιση ταχύτητας που προκαλείται από κραδασμούς του εξοπλισμού και διασφαλίζοντας σταθερή ακρίβεια λειτουργίας.

7. Διάκριση επιλογής μοντέλου: Σειρά ASN2 vs AS / ASV / ASC

8. Οδηγίες και προφυλάξεις εγκατάστασης

     • Τυπική μέθοδος εγκατάστασης: Βιδώστε απευθείας τη βαλβίδα στη θύρα εξαγωγής της ηλεκτρομαγνητικής βαλβίδας EXH με το σώμα της βαλβίδας στραμμένο προς τα έξω, διατηρώντας επαρκή χώρο λειτουργίας για την καθημερινή ρύθμιση της ταχύτητας.

     • Ισχύοντες περιορισμοί κυκλώματος: Δεν ισχύει για κυκλώματα με βαλβίδες αντεπιστροφής μεσαίας θέσης και βαλβίδες μονής κατεύθυνσης που λειτουργούν με πιλότο, οι οποίες μπορεί να προκαλέσουν μη φυσιολογική λειτουργία του κυλίνδρου και ασταθή λειτουργία.

     • Λειτουργία κλειδώματος με αντικραδασμική προστασία: Αφού ολοκληρώσετε τον εντοπισμό σφαλμάτων ροής αέρα και ταχύτητας, κλειδώστε το κουμπί ρύθμισης για να αποφύγετε την απόκλιση της ταχύτητας λειτουργίας που προκαλείται από μακροχρόνιες δονήσεις του εξοπλισμού.

Περίληψη μίας πρότασης

     Η σειρά SOLH ASN2 είναι μια ενσωματωμένη βαλβίδα γκαζιού εξαγωγής και σιγαστήρα αφιερωμένη στις θύρες εξαγωγής ηλεκτρομαγνητικής βαλβίδας. Διαθέτοντας μείωση θορύβου, ακριβή ρυθμιζόμενη ταχύτητα, αντικραδασμική δομή και ελαφριά επιλογή αναβάθμισης ρητίνης, απλοποιεί την εγκατάσταση πνευματικού κυκλώματος, μειώνει τον θόρυβο των καυσαερίων και είναι το βέλτιστο οικονομικό εξάρτημα ελέγχου ταχύτητας και μείωσης θορύβου για τυπικά πνευματικά συστήματα ηλεκτρομαγνητικής βαλβίδας.
