4Η Series 5/2 & 5/3 Way Manual Lever Valve | Χειροκίνητη βαλβίδα ελέγχου κατεύθυνσης

Μάρκα: SOLH by Richge Technology | Πνευματική βαλβίδα χειροκίνητου μοχλού 5/2 5/3 για χειροκίνητο εντοπισμό σφαλμάτων και διακοπή ασφαλείας

1. Επισκόπηση προϊόντος & βασική δομή

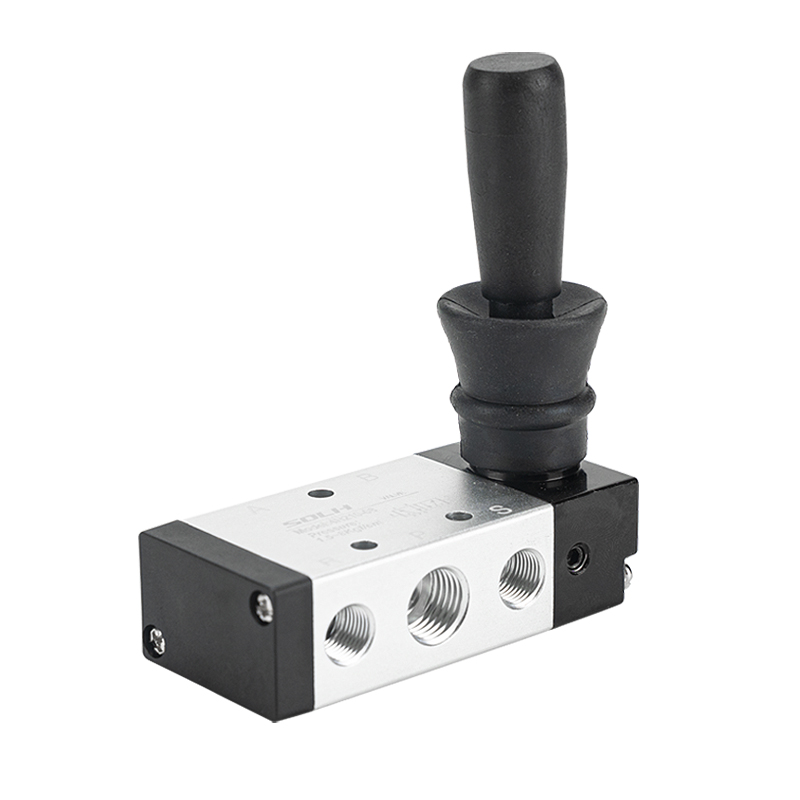

     Η σειρά SOLH 4H είναι ένα πρότυπο AirTACΒαλβίδα ελέγχου με χειροκίνητο μοχλό 5/2 και 5/3 κατευθύνσεων, επίσης γνωστή ως χειροκίνητη βαλβίδα καρούλι. Εναλλάσσει πνευματικά κυκλώματα καθαρά με χειροκίνητη λειτουργία μοχλού χωρίς ηλεκτρικά ή πνευματικά σήματα ελέγχου. Χρησιμοποιείται ευρέως για χειροκίνητο εντοπισμό σφαλμάτων εξοπλισμού, διακοπή ασφαλείας έκτακτης ανάγκης και έλεγχο κυλίνδρου, διαθέτει δομή καρουλιού ακριβείας και ανθεκτικό σώμα από κράμα αλουμινίου με λειτουργίες διπλής τοποθέτησης επαναφοράς ελατηρίου και ασφάλισης χαλύβδινων σφαιρών. Πλήρως εναλλάξιμα με ηλεκτρομαγνητικές βαλβίδες 4V και πνευματικές βαλβίδες 4Α, είναι ένα καθολικό εξάρτημα χειροκίνητου ελέγχου για τυπικά πνευματικά συστήματα.

  1.1 Τυπικός ορισμός διεπαφής 5 θυρών

     • Π Λιμάνι: Κύρια θύρα εισόδου πεπιεσμένου αέρα

     • Θύρες εργασίας A/B: Διπλές θύρες εξόδου για τη σύνδεση κυλίνδρων διπλής ενέργειας για τον έλεγχο των διαδρομών επέκτασης και ανάκλησης

     • Θύρες εξάτμισης R/S: Θύρες εξάτμισης εκτόνωσης πίεσης, συμβατές με την τυπική εγκατάσταση σιγαστήρα για μείωση θορύβου

     • Λειτουργία οδήγησης: Ευθεία χειροκίνητη λειτουργία εναλλαγής μοχλού

     • Δομικό χαρακτηριστικό: Τύπος καρουλιού υψηλής ακρίβειας, σώμα από κράμα αλουμινίου υψηλής αντοχής, επαναφορά ελατηρίου / δομή τοποθέτησης σφαίρας χάλυβα για σταθερή λειτουργία

2. Χειροκίνητη βαλβίδα μοχλού 5/2 κατευθύνσεων (δύο θέσεων)

  2.1 Τύπος μη αυτόματης επαναφοράς ελατηρίου (4H210/310/410)

     • Αρχή Εργασίας: Ενεργοποιήστε το μοχλό για να αντιστρέψετε το κύκλωμα αέρα. ο μοχλός επαναφέρει αυτόματα με δύναμη ελατηρίου μετά την απελευθέρωση των χεριών.

     • Βασικά Χαρακτηριστικά: Άμεση επαναφορά με απελευθέρωση με το χέρι, εξαιρετική απόδοση κατά της κακής λειτουργίας και υψηλή λειτουργική ασφάλεια.

     • Τυπικό μοντέλο: 4H210-08 (Θύρα G1/4, χειροκίνητη βαλβίδα επαναφοράς ελατηρίου 5/2 κατευθύνσεων)

  2.2 Τύπος χειροκίνητου κλειδώματος (4H210L/310L)

     • Αρχή Εργασίας: Εξοπλισμένο με δομή αυτοασφάλισης μοχλού. Η βαλβίδα διατηρεί την αντίστροφη θέση μετά την εναλλαγή και χρειάζεται χειροκίνητη επαναφορά για να επιστρέψει.

     • Βασικά Χαρακτηριστικά: Σταθερή τοποθέτηση και μακροχρόνιο κράτημα θέσης, αποτρέποντας αποτελεσματικά το τυχαίο άγγιγμα και την κακή λειτουργία, κατάλληλο για μακροχρόνιες συνθήκες εργασίας.

     • Τυπικό μοντέλο: 4H210L-08 (Θύρα G1/4, χειροκίνητη βαλβίδα ασφάλισης 5/2 κατευθύνσεων)

3. Χειροκίνητη βαλβίδα μοχλού 5/3 κατευθύνσεων (τρεις θέσεις)

  Οι χειροκίνητες βαλβίδες 5/3 της σειράς 4H230/330/430 υιοθετούν σχεδιασμό τοποθέτησης σφαιρών από χάλυβα διπλής σταθερότητας, με τρεις επαγγελματικές λειτουργίες μεσαίας θέσης για την κάλυψη των προηγμένων απαιτήσεων πνευματικού ελέγχου.

     • Κλειστό κέντρο (Τύπος C): Πλήρως κλειστό στη μεσαία θέση. Πραγματοποιεί κλείδωμα κυλίνδρου, συγκράτηση πίεσης και προστασία κατά της πτώσης για αναρτώμενους και κάθετους σταθμούς.Τυπικό μοντέλο: 4H230C-08

     • Κέντρο εξάτμισης (Τύπος Ε): Οι θύρες εργασίας A/B επικοινωνούν με τις θύρες εξάτμισης στη μεσαία θέση. Το σύστημα απελευθερώνει πλήρως την πίεση, επιτρέποντας την ελεύθερη αιώρηση του κυλίνδρου, τον χειροκίνητο εντοπισμό σφαλμάτων του εξοπλισμού και την προστασία της ασφάλειας.Τυπικό μοντέλο: 4H230E-08

     • Κέντρο πίεσης (τύπος P): Η είσοδος αέρα P επικοινωνεί με τις θύρες A/B στη μεσαία θέση, μετατρέποντας τον κύλινδρο διπλής ενέργειας σε έξοδο μονής δράσης για σύγχρονη σύσφιξη και έλεγχο ισορροπίας δύναμης.Τυπικό μοντέλο: 4H230P-08

4. Κανόνες κωδικοποίησης τυπικών μοντέλων & κοινά μοντέλα

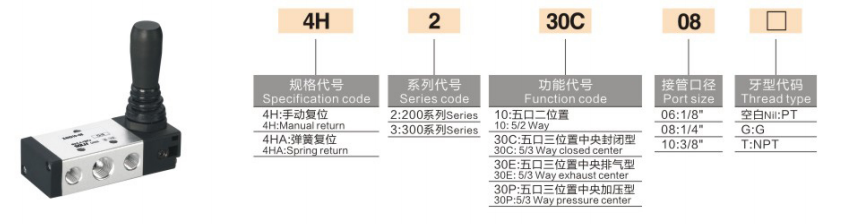

 1. Λογική Κωδικοποίησης: 4H [Κωδικός μεγέθους] [Κωδικός λειτουργίας] - [Μέγεθος θύρας]

  2. Κύρια κοινά μοντέλα

     • 4Η210-08: Επαναφορά ελατηρίου 5/2 κατευθύνσεων, χειροκίνητη γενική βαλβίδα G1/4 θύρας

     • 4Η210L-08: Τύπος συγκράτησης θέσης μακράς διάρκειας αυτοασφάλισης 5/2 κατευθύνσεων

     • 4Η230C-08: Κλειστό κέντρο 5/3, μοντέλο συγκράτησης και ασφάλισης πίεσης κυλίνδρου

     • 4Η310-10: Επαναφορά ελατηρίου 5/2 κατευθύνσεων, βαλβίδα χειροκίνητου ελέγχου μεγάλης ροής G3/8

5. Τεχνικές παράμετροι Universal Core

6. Πλεονεκτήματα βασικών προϊόντων

     • Καθαρή χειροκίνητη απόδοση ασφάλειας με αντιεκρηκτική προστασία: Δεν απαιτούνται ηλεκτρικά εξαρτήματα και παροχή ρεύματος, μηδενικός κίνδυνος σπινθήρα. Ιδανικά κατάλληλο για εντοπισμό σφαλμάτων εξοπλισμού, λειτουργία έκτακτης ανάγκης και χειροκίνητο έλεγχο σε εύφλεκτα, εκρηκτικά και σκονισμένα περιβάλλοντα.

     • Διπλή λειτουργία τοποθέτησης για πλήρη σενάρια: Τύπος επαναφοράς ελατηρίου για άμεση επαναφορά ασφαλείας και κατά της κακής λειτουργίας. τύπος κλειδώματος για μακροχρόνια σταθερή θέση, που καλύπτει βραχυπρόθεσμες συνθήκες τζόκινγκ και μακράς διάρκειας εργασίας.

     • Ευέλικτες μεσαίες λειτουργίες τριών θέσεων: Εξοπλισμένο με τρεις μεσαίες λειτουργίες C/E/P για πραγματοποίηση κλειδώματος κυλίνδρου και συγκράτησης πίεσης, ανακούφιση πίεσης ασφαλείας συστήματος και σύγχρονο έλεγχο ισορροπίας σύσφιξης.

     • Ευέλικτη & καθολική εγκατάσταση: Υποστηρίζει τοποθέτηση πάνελ και τοποθέτηση βάσης με σταθερή εγκατάσταση πολλαπλών γωνιών. Εντελώς καθολική και εναλλάξιμη με ηλεκτρικές βαλβίδες ελέγχου 4V και πνευματικές βαλβίδες ελέγχου 4Α σε διαστάσεις εγκατάστασης.

     • Σταθερή & Ανθεκτική Λειτουργία: Το ταίριασμα καρουλιού ακριβείας και η δομή τοποθέτησης της χαλύβδινης μπάλας εξασφαλίζουν καθαρή αίσθηση στο χέρι, ευκρινή αναστροφή, χαμηλή τριβή και μεγάλη διάρκεια ζωής.

7. Τυπικά σενάρια εφαρμογής

     • Χειροκίνητος εντοπισμός σφαλμάτων, έλεγχος ασφαλείας λειτουργίας και συντήρησης κυλίνδρων διπλής ενέργειας

     • Πνευματικά κυκλώματα κλειδώματος πόρτας ασφαλείας και διακοπής έκτακτης ανάγκης, χειροκίνητος έλεγχος για αντιεκρηκτικές ζώνες

     • Χειροκίνητος έλεγχος αντιστροφής για μη ηλεκτροπαραγωγικό εξοπλισμό και αυτοματοποιημένες γραμμές παραγωγής

     • Επιτόπια αντικατάσταση και διόρθωση σφαλμάτων ηλεκτρομαγνητικών βαλβίδων 4V και πνευματικών βαλβίδων 4Α για ευέλικτη εναλλαγή τρόπων λειτουργίας ηλεκτρικού/πνευματικού/χειροκίνητου ελέγχου

Περίληψη μίας πρότασης

     Η σειρά SOLH 4H είναι μια γενική χειροκίνητη μοχλοβαλβίδα 5/2 & 5/3 κατευθύνσεων με διπλή τοποθέτηση επαναφοράς/ασφάλισης και τρεις μεσαίες λειτουργίες C/E/P. Διαθέτοντας καθαρή χειροκίνητη λειτουργία ασφαλείας και πλήρη εναλλαξιμότητα 4V/4A, είναι η τυπική χειροκίνητη βαλβίδα για χειροκίνητο εντοπισμό σφαλμάτων πνευματικού συστήματος και έλεγχο ασφαλείας έκτακτης ανάγκης.
