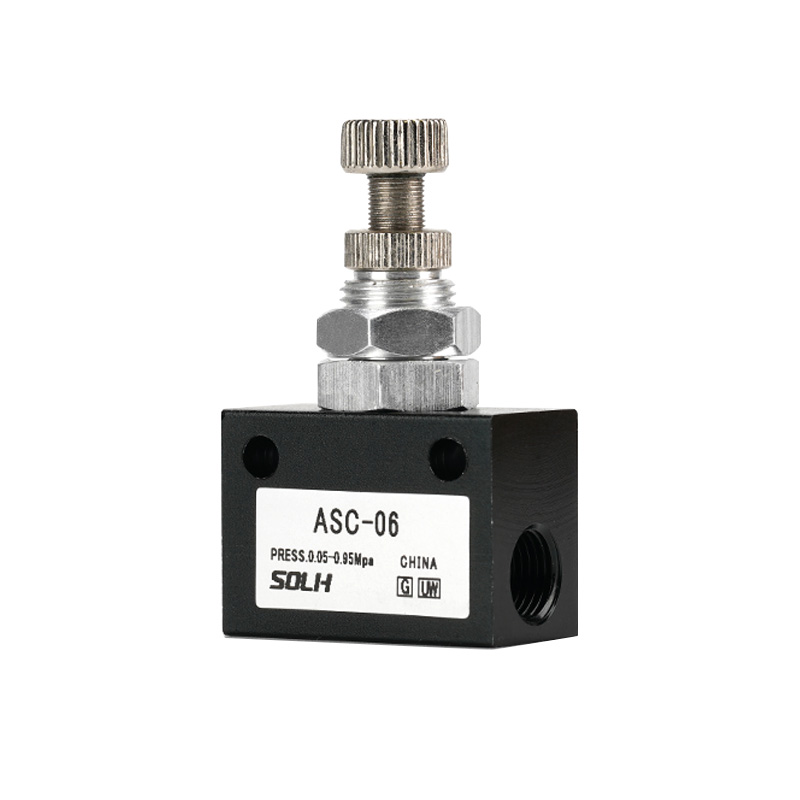

Βαλβίδα πεταλούδας μονής κατεύθυνσης σειράς ASC | Πνευματική βαλβίδα ελέγχου ταχύτητας σε σειρά από κράμα αλουμινίου

Μάρκα: SOLH by Richge Technology | Βαλβίδα ελέγχου ροής γενικής χρήσης AirTAC

1. Επισκόπηση προϊόντος

     Η σειρά SOLH ASC είναι αοικονομικά αποδοτική βαλβίδα γκαζιού μονής κατεύθυνσης σε σειρά από κράμα αλουμινίου ευρέως υιοθετημένο στην κινεζική αγορά πνευματικών συστημάτων. Διαθέτει τις ίδιες πνευματικές λειτουργίες πυρήνα με τη σειρά AS, αλλά υιοθετεί μια πιο ανθεκτική δομή εγκατάστασης με σπείρωμα σε σειρά με τετράγωνο σώμα εξ ολοκλήρου από αλουμίνιο. Σχεδιασμένο για τυπική ρύθμιση ταχύτητας κυλίνδρου, πραγματοποιεί ελεύθερη εισαγωγή αέρα προς τα εμπρός και ακριβή έλεγχο στραγγαλισμού καυσαερίων. Με συμπαγή δομή, σταθερή ρύθμιση και καθολικές προδιαγραφές σπειρώματος, είναι η κύρια οικονομική λύση ελέγχου ταχύτητας για γενικά αυτοματοποιημένα πνευματικά κυκλώματα.

2. Λειτουργία πυρήνα (Αρχή στραγγαλισμού εξάτμισης)

     Η βαλβίδα ASC ακολουθεί το πρότυπολογική ελέγχου πεταλούδας καυσαερίων, η πιο αξιόπιστη μέθοδος για πνευματική ρύθμιση ταχύτητας κυλίνδρου:

     • Εμπρόσθια εισαγωγή αέρα (προέκταση κυλίνδρου): Η ενσωματωμένη βαλβίδα αντεπιστροφής ανοίγει πλήρως, επιτρέποντας σχεδόν ανεμπόδιστη ευθεία ροή αέρα με μηδενική απώλεια ροής, εξασφαλίζοντας γρήγορη και ομαλή δράση του κυλίνδρου.

     • Αντίστροφη εξάτμιση (Ανάσυρση κυλίνδρου): Η βαλβίδα αντεπιστροφής κλείνει αυτόματα. Ο αέρας εξαγωγής διέρχεται μέσω της βελονοειδούς βαλβίδας ακριβείας για ρυθμιζόμενο στραγγαλισμό, επιτυγχάνοντας ακριβή έλεγχο της ταχύτητας ανάσυρσης του κυλίνδρου.

      •Βασική εφαρμογή: Ρυθμίστε με ακρίβεια την ταχύτητα επέκτασης ή ανάκλησης των κυλίνδρων διπλής ενέργειας. Ο στραγγαλισμός από την πλευρά της εξάτμισης είναι η πιο συχνά χρησιμοποιούμενη και σταθερή μέθοδος πνευματικής ρύθμισης ταχύτητας σε βιομηχανικά σενάρια.

3. Κανόνες κωδικοποίησης μοντέλου & Προδιαγραφές νήματος

     Μορφή κωδικοποίησης: ASC[Size Series]-[Thread Caliber]+[Thread Suffix]

  3.1 Ορισμός μεγέθους & διαμετρήματος

     • Σειρά 100: 06 = G1/8 (PT1/8)

     • Σειρά 200: 08 = G1/4 (PT1/4) | Το πιο καθολικό mainstream μοντέλο

     • Σειρά 300: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Επίθημα τύπου νήματος

     • Κενό: Τυπικό κωνικό νήμα PT (προεπιλογή)

     • G: Βρετανικό πρότυπο G παράλληλο σπείρωμα

     • T: NPT Αμερικάνικο πρότυπο κωνικό νήμα

4. Τυπικές προδιαγραφές και παράμετροι ροής πλήρους σειράς

5. Βασικές τεχνικές παράμετροι

6. Δομικά Χαρακτηριστικά & Οδηγίες Εγκατάστασης

     • Ενσωματωμένο τετράγωνο σώμα από κράμα αλουμινίου: Συμπαγής και ελαφριά δομή με υψηλή δομική αντοχή, που δεν παραμορφώνεται εύκολα. Υιοθετεί πλήρη σχεδίαση με σπείρωμα σε σειρά χωρίς ενσωματωμένους αρμούς push-fit, που απαιτούν ξεχωριστά εξαρτήματα σωλήνων για τη σύνδεση σωλήνων, με ισχυρή συμβατότητα και υψηλή αντοχή.

     • Καθαρή αναγνώριση κατεύθυνσης ροής: Βέλος τυπικής ροής σημειωμένο στο σώμα της βαλβίδας, που δείχνει προς την πλευρά του κυλίνδρου (κατεύθυνση στραγγαλισμού καυσαερίων) για να αποφευχθούν σφάλματα αντίστροφης εγκατάστασης και να διασφαλιστεί η σωστή λογική ρύθμισης της ταχύτητας.

     • Αντικραδασμική ρύθμιση με δυνατότητα κλειδώματος: Εξοπλισμένο με επάνω πόμολο ρύθμισης και παξιμάδι ασφάλισης. Μετά τη ρύθμιση της παραμέτρου ταχύτητας, το παξιμάδι μπορεί να κλειδωθεί για να αποφευχθεί η μετατόπιση των παραμέτρων που προκαλείται από κραδασμούς του εξοπλισμού, διατηρώντας τη μακροπρόθεσμη σταθερή λειτουργία.

     • Πανκατευθυντική εγκατάσταση: Υποστηρίζει εγκατάσταση αυθαίρετης γωνίας χωρίς περιορισμό κατεύθυνσης, προσαρμοζόμενη σε διάφορα περίπλοκα περιβάλλοντα διάταξης αγωγών επί τόπου.

     • Ευαίσθητος & Ακριβής Κανονισμός: Ο πυρήνας βαλβίδας βελόνας ακριβείας εξασφαλίζει ομαλή προσαρμογή ταχύτητας χωρίς βαθμίδες, επιλύοντας αποτελεσματικά το τρεμόπαιγμα του κυλίνδρου και τα προβλήματα ασταθούς ταχύτητας.

7. Διαφορά επιλογής πυρήνα: ASC έναντι σειράς AS

8. Οδηγός Επαγγελματικής Επιλογής

     • Μικροκύλινδρος & κύκλωμα μικρής ροής: ΕπιλέξτεASC100-06 (G1/8), κατάλληλο για φ12–φ20 κυλίνδρους μικρής οπής και μικροπνευματικό έλεγχο ακριβείας.

     • Τυπικοί συνηθισμένοι κύλινδροι (Πιο καθολικοί): ΕπιλέξτεASC200-08 (G1/4), ταιριάζουν με συμβατικούς κυλίνδρους φ12–φ40, που ισχύουν για τις περισσότερες αυτοματοποιημένες γραμμές παραγωγής, εξοπλισμό συσκευασίας και σύσφιξης.

     • Κύλινδρος μεγάλης οπής και ζήτηση υψηλής ροής: ΕπιλέξτεASC300-10 (G3/8) /ASC300-15 (G1/2), για φ50 και άνω κυλίνδρους μεγάλης οπής και πνευματικά συστήματα βαρέως φορτίου υψηλής ταχύτητας.

Περίληψη μίας πρότασης

     Η σειρά SOLH ASC είναι μια μονόδρομη βαλβίδα γκαζιού εξαγωγής με σπείρωμα από κράμα αλουμινίου, που διαθέτει ελεύθερη εισαγωγή και ακριβή ρύθμιση ταχύτητας εξαγωγής, αντικραδασμική δομή με δυνατότητα κλειδώματος και οικονομική απόδοση. Είναι η προτιμώμενη οικονομική βαλβίδα ελέγχου ταχύτητας για τυπική παλινδρομική κίνηση πνευματικού κυλίνδρου, ευρέως συμβατή με οικιακά πνευματικά συστήματα AirTAC.
