Πνευματική βαλβίδα ελέγχου σειράς 4A 5/2 & 5/3 Way | Βαλβίδα κατεύθυνσης καθαρού αέρα

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασική δομή

     Η σειρά SOLH 4A είναι ένα πρότυπο AirTACΕξωτερική πνευματική βαλβίδα ελέγχου κατεύθυνσης 5/2 και 5/3 κατευθύνσεων, θεωρείται ως τοκαθαρή πνευματική έκδοση των ηλεκτρομαγνητικών βαλβίδων σειράς 4V. Πλήρως οδηγούμενο από σήματα αέρα χωρίς ηλεκτρικά εξαρτήματα ή ηλεκτρομαγνητικά πηνία, παρέχει εγγενώς ασφαλή πνευματική απόδοση μεταγωγής. Σχεδιασμένο για πνευματικά κυκλώματα με προστασία από εκρήξεις, μη ισχύος και ασφάλεια, διαθέτει δομή τύπου καρουλιού, αξιόπιστη στεγανοποίηση και σώμα από κράμα αλουμινίου υψηλής αντοχής, επιτυγχάνοντας τέλεια συμβατότητα και εναλλαξιμότητα με τις κύριες βαλβίδες της σειράς 4V.

  1.1 Τυπικός ορισμός διεπαφής 5 θυρών

     • Π Λιμάνι: Κύρια θύρα εισόδου πεπιεσμένου αέρα

     • Θύρες εργασίας A/B: Θύρες εξόδου για τη σύνδεση κυλίνδρων διπλής ενέργειας για τον έλεγχο της επέκτασης και της ανάκλησης

     • Θύρες εξάτμισης R/S: Θύρες εξάτμισης εκτόνωσης πίεσης, συμβατές με την τυπική εγκατάσταση σιγαστήρα

     • Λειτουργία οδήγησης: Εξωτερικός πνευματικός έλεγχος, είσοδος σημάτων αέρα από διμερείς θύρες ελέγχου

     • Χαρακτηριστικό δομής: Σχεδίαση καρουλιού ολίσθησης ακριβείας, ανθεκτικό σώμα από κράμα αλουμινίου, σταθερή και μακροχρόνια απόδοση στεγανοποίησης

2. Πνευματική βαλβίδα ελέγχου 5/2 κατευθύνσεων (βασική αναστροφή)

  2.1 Ενιαίος πνευματικός έλεγχος (4A110/210/310/410)

     • Αρχή Εργασίας: Πίεση αέρα που εφαρμόζεται στη μία πλευρική θύρα ελέγχου για την αναστροφή της βαλβίδας. αυτόματη επαναφορά ελατηρίου μετά την απελευθέρωση πίεσης.

     • Βασικά Χαρακτηριστικά: Σχεδιασμός επαναφοράς με ασφάλεια με αποκοπή αέρα, απλή δομή και υψηλή λειτουργική σταθερότητα.

     • Τυπικό μοντέλο: 4A210-08 (Θύρα G1/8, απλός έλεγχος αέρα, 5/2 κατεύθυνση)

  2.2 Διπλός πνευματικός έλεγχος (4A120/220/320/420)

     • Αρχή Εργασίας: Εναλλακτική πίεση στα διμερή λιμάνια ελέγχου αέρα. χωρίς ελατήριο επαναφοράς, διατηρεί την τρέχουσα θέση της βαλβίδας μετά από διακοπή αέρα μελειτουργία κλειδώματος μνήμης.

     • Βασικά Χαρακτηριστικά: Υψηλή ακρίβεια τοποθέτησης, λειτουργία εξοικονόμησης ενέργειας (δεν απαιτείται συνεχής παροχή αέρα), σταθερή διατήρηση της θέσης απενεργοποίησης αέρα.

     • Τυπικό μοντέλο: 4A220-08 (Θύρα G1/8, διπλός έλεγχος αέρα, 5/2 κατεύθυνση)

3. Διπλή πνευματική βαλβίδα ελέγχου 5/3 κατευθύνσεων (Ενδιάμεσος έλεγχος ακριβείας)

  Όλα τα μοντέλα της σειράς 5/3 way 4A (4A130/230/330/430) υιοθετούν διπλό πνευματικό έλεγχο, εξοπλισμένο με τρεις επαγγελματικές λειτουργίες μεσαίας θέσης για την κάλυψη των προηγμένων απαιτήσεων πνευματικού ελέγχου.

     • Κλειστό κέντρο (Τύπος C): Όλες οι θύρες είναι πλήρως κλειστές στη μεσαία θέση. Πραγματοποιεί κλείδωμα κυλίνδρου, συγκράτηση πίεσης και προστασία κατά της πτώσης για κάθετους και αναρτώμενους σταθμούς.

     • Κέντρο εξάτμισης (Τύπος Ε): Οι θύρες εργασίας A/B επικοινωνούν με τις θύρες εξάτμισης στη μεσαία θέση. Το σύστημα απελευθερώνει εντελώς την πίεση, επιτρέποντας την ελεύθερη αιώρηση του κυλίνδρου, τον χειροκίνητο εντοπισμό σφαλμάτων και την προστασία της ασφάλειας του εξοπλισμού.

     • Κέντρο πίεσης (τύπος P): Η είσοδος αέρα P επικοινωνεί και με τις δύο θύρες A/B στη μεσαία θέση. Μετατρέπει τον κύλινδρο διπλής ενέργειας σε έξοδο μονής δράσης, κατάλληλος για σύγχρονη σύσφιξη και έλεγχο ισορροπίας δύναμης.

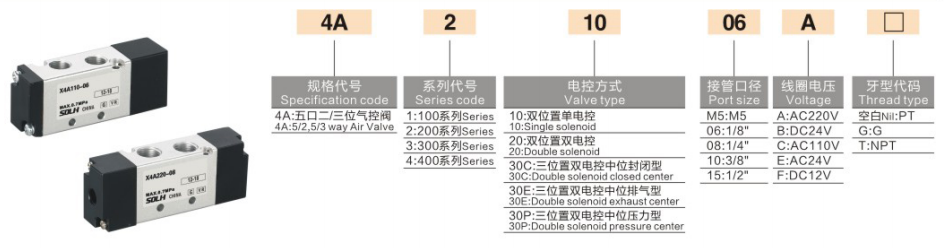

4. Κανόνες κωδικοποίησης τυπικών μοντέλων & κοινά μοντέλα

 1. Λογική Κωδικοποίησης: 4A [Κωδικός μεγέθους] [Κωδικός ελέγχου / μεσαίας λειτουργίας] - [Μέγεθος θύρας]

  2.Κύρια κοινά μοντέλα

     • 4Α210-08: Ενιαίος πνευματικός έλεγχος, 5/2 τρόπος, θύρα G1/4

     • 4Α220-08: Διπλός πνευματικός έλεγχος, 5/2 κατεύθυνση, θύρα G1/4

     • 4Α230C-08: Διπλός πνευματικός έλεγχος, 5/3 κατευθύνσεις κλειστό κέντρο, θύρα G1/4

     • 4Α310-10: Ενιαίος πνευματικός έλεγχος, 5/2 δρόμων, G3/8 μεγάλη θύρα ροής

5. Τεχνικές παράμετροι Universal Core (Πρότυπο AirTAC)

6. Πλεονεκτήματα βασικών προϊόντων

     • Intrinsic Explosion-Proof & Safe: Καθαρή πνευματική κατασκευή χωρίς ηλεκτρικά εξαρτήματα και σπινθήρες. Πλήρως προσαρμόσιμο σε σκονισμένα, υγρά, εύφλεκτα και εκρηκτικά περιβάλλοντα εργασίας, πραγματοποιώντας ασφαλή λειτουργία μηδενικού κινδύνου.

     • Λειτουργία μνήμης διπλού ελέγχου: Τα μοντέλα διπλού πνευματικού ελέγχου διατηρούν τη θέση της βαλβίδας μετά τη διακοπή του αέρα, υποστηρίζοντας μακροχρόνια τοποθέτηση και διατήρηση πίεσης χωρίς συνεχή παροχή αέρα, εξοικονόμηση ενέργειας και σταθερή.

     • Ευέλικτες μεσαίες λειτουργίες τριών θέσεων: Εξοπλισμένο με τρεις μεσαίες λειτουργίες C/E/P για να καλύψει το κλείδωμα του κυλίνδρου, την αιώρηση χωρίς ανακούφιση πίεσης και τις απαιτήσεις σταθεροποίησης πίεσης σύγχρονης σύσφιξης.

     • 100% καθολική εναλλαξιμότητα: Συνεπείς διαστάσεις εγκατάστασης και παραμέτρους ροής με ηλεκτρομαγνητικές βαλβίδες σειράς 4V, που επιτρέπουν την άμεση αντικατάσταση και αναβάθμιση των ηλεκτρικών συστημάτων ελέγχου σε αμιγώς πνευματικά συστήματα.

     • Σταθερή και ανθεκτική απόδοση: Δομή καρουλιού ακριβείας με χαμηλή αντίσταση τριβής, χαμηλή πίεση εκκίνησης, εξαιρετική αεροστεγανότητα και μεγάλη διάρκεια ζωής με λειτουργία χωρίς λιπαντικό.

7. Τυπικά σενάρια εφαρμογής

     • Πνευματικός έλεγχος αναστροφής κυλίνδρου διπλής ενέργειας και συστήματα κλειδώματος ασφαλείας εξοπλισμού

     • Αντιεκρηκτική ζώνη, μη ενεργειακός εξοπλισμός, κυκλώματα πνευματικού ελέγχου εξόρυξης, χημικής βιομηχανίας και επικάλυψης

     • Πνευματικά κυκλώματα ασφαλείας που απαιτούν επαναφορά διακοπής αέρα ή μακροπρόθεσμη διατήρηση της θέσης

     • Καθαρά πνευματικά λογικά συστήματα που αποτελούνται από χειροβαλβίδες, μηχανικές βαλβίδες ελέγχου και πνευματικές βαλβίδες διαδρομής

Περίληψη μίας πρότασης

  Η σειρά SOLH 4A είναι μια καθολική πνευματική βαλβίδα ελέγχου κατεύθυνσης 5/2 & 5/3 κατευθύνσεων με μονό/διπλό έλεγχο αέρα και τρεις μεσαίες λειτουργίες C/E/P. Διαθέτοντας εγγενή ασφάλεια και εναλλάξιμες διαστάσεις της σειράς 4V, είναι το προτιμώμενο εξάρτημα πυρήνα για αντιεκρηκτικά, μη ηλεκτρικά και υψηλής ασφάλειας κυκλώματα πνευματικού ελέγχου.
