Μηχανική βαλβίδα 5/2 κατευθύνσεων σειράς M5 | Διαδρομή σπειρώματος M5 & χειροκίνητη βαλβίδα ελέγχου

Μάρκα: SOLH by Richge Technology | Μηχανική βαλβίδα επιστροφής ελατηρίου 5/2 κατευθύνσεων & χειροκίνητη βαλβίδα με σπείρωμα M5×0.8

1. Επισκόπηση προϊόντος

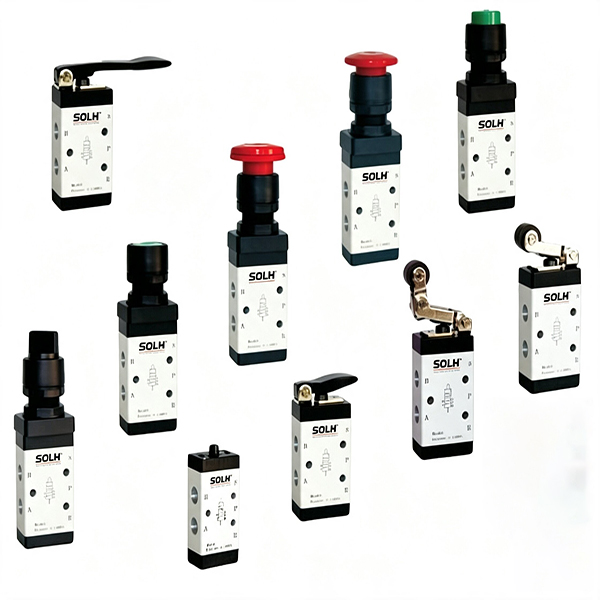

     Η σειρά SOLH M5 είναι επαγγελματίαςΜηχανική βαλβίδα τύπου καρουλιού 5/2 κατευθύνσεων με ενοποιημένη διεπαφή λεπτού νήματος M5×0,8. Με σχεδιασμό χωρίς πηνία, πραγματοποιεί αντιστροφή κυκλώματος αέρα καθαρά από εξωτερική μηχανική δύναμη και αυτόματη επαναφορά ελατηρίου. Εφαρμόζεται ευρέως για τοποθέτηση ορίου διαδρομής κυλίνδρου, ανάδραση σήματος επί τόπου και χειροκίνητο πνευματικό έλεγχο start-stop εξοπλισμού. Η πλήρης σειρά καλύπτει δύο τύπους πυρήνων: μηχανική σκανδάλη (ρολό / έμβολο) και χειροκίνητο έλεγχο (κουμπί / μοχλός). Είναι πλήρως εναλλάξιμα με τη σειρά AirTAC M5 και τις γενικές οικιακές μηχανικές βαλβίδες για άμεση αντικατάσταση.

  1.1 Τυπικός ορισμός λιμένα αέρα

     • Π Λιμάνι: Κύρια είσοδος πεπιεσμένου αέρα

     • Θύρες εργασίας A/B: Συνδέστε με κυλίνδρους διπλής ενέργειας για τηλεσκοπικό έλεγχο

     • R1/R2 Διπλές θύρες εξάτμισης: Πλαϊνές θυρίδες εξάτμισης του σώματος της βαλβίδας, άμεσα συμβατές με εγκατάσταση μικροσιγαστήρα για μείωση θορύβου και αποτροπή σκόνης

     • Βασική Λειτουργία: Δομή επιστροφής ελατηρίου 5/2 κατευθύνσεων, επαναφέρεται αυτόματα στην αρχική κατάσταση μετά την αφαίρεση της εξωτερικής δύναμης

2. Κωδικοποίηση μοντέλου & Οδηγός επιλογής τύπου κεφαλής (Βάση επιλογής πυρήνα)

 1. Ενιαίος κανόνας κωδικοποίησης: M5【Κωδικός κεφαλής】-05 (05 σημαίνει ενοποιημένη θύρα νήματος M5 για πλήρη σειρά)

 2. Παράδειγμα μοντέλου: M5R-05 | Μοχλός κυλίνδρου τύπου μηχανική βαλβίδα 5/2 κατευθύνσεων με τυπική θύρα σπειρώματος M5

3. Βασικές τεχνικές παράμετροι

4. Πλεονεκτήματα δομικού πυρήνα

     • Ισορροπημένη δομή καρουλιού: Υιοθετεί ισορροπημένο σχεδιασμό πηνίου ολίσθησης, χωρίς παρεμβολές αντίθλιψης από την πηγή αέρα. Απαιτεί μόνο μικρή εξωτερική δύναμη για την ολοκλήρωση της αντιστροφής με ευαίσθητη και ελαφριά λειτουργία.

     • Σχεδίαση διπλής διαίρεσης εξάτμισης: Ανεξάρτητες αμφίπλευρες θύρες εξάτμισης R1/R2 με εξωτερική διάταξη. Τοποθετήστε απευθείας μικροσιγαστήρες για να επιτύχετε αποτελεσματική μείωση θορύβου και απομόνωση σκόνης, διασφαλίζοντας σταθερή μακροχρόνια λειτουργία.

     • Εγκατάσταση πολλαπλών γωνιών: Το πάνω και το κάτω μέρος του σώματος της βαλβίδας είναι δεσμευμένα με οπές στερέωσης, που υποστηρίζουν αυθαίρετη γωνία σταθερής εγκατάστασης για προσαρμογή σε διάφορες διατάξεις χώρου εξοπλισμού.

     • Πλήρης σειρά Universal Interchangeability: Ενιαίο συνολικό μέγεθος σώματος βαλβίδας για ολόκληρη τη σειρά M5, συμβατό με την ίδια προδιαγραφική βάση πολλαπλής για δωρεάν αντικατάσταση και αρθρωτή συναρμολόγηση.

5. Αξεσουάρ υποστήριξης & Βάση πολλαπλής

     • Βάση πολλαπλής M5 (M5M): Πλάκες πολλαπλής πολλαπλής σύνδεσης 1F/2F/3F, πραγματοποιώντας κεντρική παροχή αέρα με θύρα P, αντικατάσταση διάσπαρτων σωληνώσεων μίας βαλβίδας για απλοποίηση της διάταξης κυκλώματος.

     • Υποστηρικτικά βοηθητικά: Μ5 έως G1/8 ίσια εξαρτήματα μείωσης, μικρο σιγαστήρες M5, ταχείς σύνδεσμοι M5 (ταιριάζουν με σωλήνες αέρα φ3/φ4), σταθεροί βραχίονες στήριξης.

6. Διάκριση επιλογής: M5 vs S3 Mechanical Valve

7. Κλασικά κυκλώματα εφαρμογής

     • Έλεγχος ορίου κυλίνδρου: Το διάφραγμα κυλίνδρου ενεργοποιεί τη μηχανική βαλβίδα κυλίνδρου M5R, εξάγει σήμα αέρα πιλότου για τον έλεγχο της ηλεκτρομαγνητικής βαλβίδας 4V, πραγματοποιώντας αυτόματη αναστροφή όταν ο κύλινδρος φτάσει στην καθορισμένη θέση.

     • Χειροκίνητος έλεγχος έναρξης-διακοπής: Η βαλβίδα κουμπιού μανιταριού M5PP ελέγχει άμεσα την τηλεσκοπική δράση μικρών κυλίνδρων διπλής ενέργειας για χειροκίνητη λειτουργία επιτόπου.

     • Ανίχνευση εργαλείων γραμμής συναρμολόγησης: Η βαλβίδα πάνω ράβδου εμβόλου M5B λειτουργεί ως διακόπτης ανίχνευσης καλουπιού επί τόπου για την πραγματοποίηση αυτόματης πνευματικής λογικής ενεργοποίησης για τοποθέτηση εργαλείων.

Περίληψη μίας πρότασης

     Η σειρά SOLH M5 είναι μια πλήρως λειτουργική μηχανική βαλβίδα επιστροφής ελατηρίου 5/2 κατευθύνσεων με ενοποιημένο σπείρωμα M5×0,8. Ενσωματώνοντας όριο μηχανικής διαδρομής και πολλαπλές λειτουργίες χειροκίνητου ελέγχου, διαθέτει ευαίσθητη δράση, ανθεκτική απόδοση και καθολική εναλλαξιμότητα, που είναι το προτιμώμενο στοιχείο μικροπνευματικού ελέγχου για ανάδραση σήματος κυλίνδρου και χειροκίνητη πνευματική εναλλαγή εξοπλισμού.
