Βαλβίδα ελέγχου

Η συμπαγής ηλεκτρομαγνητική βαλβίδα που λειτουργεί με πιλότο SOLH 7V περιλαμβάνει πλήρεις παραλλαγές 5/2 και 5/3 κατευθύνσεων, που καλύπτουν επιστροφή ελατηρίου μονής σπείρας, ασφάλιση διπλού πηνίου και τρεις κεντρικές λειτουργίες: κεντρικό κλειστό, κεντρική εξάτμιση, παροχή κεντρικής πίεσης. Υιοθετεί ενσωματωμένο σχεδιασμό εσωτερικού κεντρικού δρομέα εξάτμισης με περίπου 30% υψηλότερη χωρητικότητα ροής από τις παραδοσιακές βαλβίδες σειράς 4V, με απόκριση μεταγωγής ≤50ms και μέγιστη συχνότητα λειτουργίας έως 5 Hz. Τα πηνία εξαιρετικά χαμηλής ισχύος παράγουν λιγότερη θερμότητα για συνεχή ενεργοποίηση, με κατανάλωση ρεύματος DC 0,7W και AC 1,1VA. Προσφέρεται μια σειρά πλήρους μεγέθους από M5 έως 3/8", που υποστηρίζει τόσο τυπικές θύρες σπειρώματος όσο και γρήγορα εξαρτήματα push-in. Οι βαλβίδες μπορούν να εγκατασταθούν μεμονωμένα ή να στοιβάζονται σε πολλαπλούς αλουμινίου πολλαπλών σταθμών για εξοικονόμηση χώρου στο ντουλάπι και απλοποίηση της κύριας σωλήνωσης αέρα. Εύρος πίεσης λειτουργίας 0,15~0,8 MPa℃.~0.8 MPa℃ με θερμοκρασία λειτουργίας αλουμινίου -20e Το σώμα της βαλβίδας προσφέρει μεγάλη διάρκεια ζωής σφράγισης, που χρησιμοποιείται ευρέως για την κατευθυντική μεταγωγή κυλίνδρων και τον κεντρικό πνευματικό έλεγχο σε όλες τις αυτοματοποιημένες γραμμές παραγωγής.

Η ηλεκτρομαγνητική βαλβίδα 5 θυρών που λειτουργεί με πιλότο της σειράς SOLH SY είναι πλήρως εναλλάξιμη με αντίστοιχες βαλβίδες SMC, συμπεριλαμβανομένων των μοντέλων SY3000 mini, SY5000 medium mainstream, SY7000 large και SY9000 εξαιρετικά μεγάλων. Παρέχει πλήρεις επιλογές κυκλώματος: 5/2 μονό/διπλό πηνίο και 5/3 τριών θέσεων με κεντρικό κλειστό, κεντρική εξάτμιση & λειτουργίες παροχής κεντρικής πίεσης. Τα τυπικά πηνία 0,35 W και τα προαιρετικά πηνία εξοικονόμησης ενέργειας εξαιρετικά χαμηλής ισχύος 0,1 W παράγουν λίγη θερμότητα για συνεχή ενεργοποίηση. Η εσωτερική πιλοτική έκδοση λειτουργεί 0,1~0,7 MPa, ενώ η εξωτερική πιλοτική παραλλαγή υποστηρίζει περιβάλλον κενού -100 kPa. Το καρούλι με σφραγισμένο διάκενο φτάνει έως και 200 ​​εκατομμύρια κύκλους μεταγωγής. Οι θύρες αέρα είναι διατεταγμένες στο πλάι, πάνω και κάτω για εύκαμπτη δρομολόγηση σωλήνων. Οι βαλβίδες υιοθετούν σχεδιασμό κουμπώματος βύσματος συμβατό με νησίδες πολλαπλής βαλβίδας SS5Y, επιτρέποντας τη συντήρηση μιας βαλβίδας χωρίς αποσυναρμολόγηση ολόκληρης της συστοιχίας, με βύσμα βύσματος IP65 και βαθμολογία βάσης πολλαπλής IP67. Οι βελτιστοποιημένοι εσωτερικοί δρομείς παρέχουν περίπου 80% υψηλότερη ροή από τις παλαιού τύπου βαλβίδες και το ενσωματωμένο πλέγμα φίλτρου πιλότου αποτρέπει το κολλημένο καρούλι από τη σκόνη. Χρησιμοποιείται ευρέως για την κατευθυντική μεταγωγή κυλίνδρων και τον κεντρικό πνευματικό έλεγχο σε εξοπλισμό ημιαγωγών, συγκόλλησης αυτοκινήτων, συσκευασίας και ιατρικού αυτοματισμού.

Οι ηλεκτρομαγνητικές βαλβίδες κανονικά κλειστών ρευστού 2/2 κατευθύνσεων της σειράς SOLH 2S περιλαμβάνουν δύο πλήρεις γραμμές: μοντέλα με μικρό στόμιο άμεσης δράσης 030/050 και παραλλαγές μεγάλης οπής 150~500 που λειτουργούν με πιλότο, για αυτόματο έλεγχο ενεργοποίησης-απενεργοποίησης καθαρού νερού, πεπιεσμένου αέρα, ψυκτικού υγρού κοπής, λαδιού λίπανσης και ασθενούς σωλήνες. Η έκδοση άμεσης δράσης επιτρέπει την εκκίνηση με μηδενική πίεση χωρίς ελάχιστο όριο διαφορικής πίεσης, διαθέτει συμπαγές μέγεθος, καθολικό προσανατολισμό τοποθέτησης και γρήγορη εναλλαγή χιλιοστών του δευτερολέπτου, ιδανική για εφαρμογές μικροροής χαμηλής πίεσης όπως ψύξη εργαλειομηχανών ενός σημείου, διακλαδώσεις μικρού αέρα/νερού 3C και μίνι εξοπλισμό καθαρισμού. Ο πιλοτικός τύπος απαιτεί ελάχιστη διαφορά πίεσης 0,05 MPa για πλήρες άνοιγμα, παρέχει εξαιρετικά μεγάλη ροή με πηνία χαμηλής θερμότητας χαμηλής ισχύος, κατάλληλο για κεφαλές αποστράγγισης αεροσυμπιεστών, κύριες γραμμές νερού ψεκασμού και αγωγούς επεξεργασίας νερού υψηλής ροής. Οι τυπικές σφραγίδες από καουτσούκ νιτριλίου NBR είναι εξοπλισμένες, με προαιρετικές σφραγίδες EPDM ανθεκτικές σε οξύ και ζεστό νερό για τρόφιμα. Διατίθενται πολλά διεθνή πρότυπα σπειρωμάτων (PT/G/NPT) και καθολικές τάσεις πηνίου (DC12/24V, AC24/110/220V), που υποστηρίζονται από βύσμα DIN και επιλογές καλωδίωσης καλωδίων. Τα ανθεκτικά στη θερμότητα πηνία επιτρέπουν μακροχρόνια συνεχή ενεργοποίηση. Οδηγός επιλογής: τύπος άμεσης δράσης για αγωγούς με στατική πίεση κάτω από 0,05 MPa και μικρή ροή διακλάδωσης. Έκδοση πιλότου για G1/2 και πάνω από τις κύριες κεφαλές με σταθερή υψηλή πίεση και μεγάλη ροή κυκλοφορίας. Η σφράγιση EPDM είναι υποχρεωτική για ζεστό νερό και υγρά υλικά ποιότητας τροφίμων.

Η κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα ρευστού σειράς SOLH 2W 2/2 δρόμων με συμπαγές ορειχάλκινο σώμα περιλαμβάνει μοντέλα 030/050 με μικρό άνοιγμα και πιλοτικές παραλλαγές μεγάλης οπής 150~500, σχεδιασμένες για αυτόματο έλεγχο ενεργοποίησης-απενεργοποίησης καθαρού νερού, πεπιεσμένου αέρα, ψυκτικού υγρού κοπής και ασθενούς διαβροχής σωλήνων. Η έκδοση άμεσης δράσης πραγματοποιεί εκκίνηση μηδενικής διαφορικής πίεσης χωρίς ελάχιστο όριο πίεσης εργασίας, διαθέτει συμπαγές μέγεθος, καθολικό προσανατολισμό τοποθέτησης και διακόπτη υψηλής συχνότητας χιλιοστού του δευτερολέπτου, ιδανικό για κλάδους μικροροής χαμηλής πίεσης, βοηθητικά κυκλώματα νερού κενού και ψύξη ενός σημείου για μικρές εργαλειομηχανές. Ο πιλοτικός τύπος απαιτεί ελάχιστη διαφορική πίεση εκκίνησης 0,05 MPa, παρέχει εξαιρετικά μεγάλη ροή με πηνία χαμηλής ισχύος χαμηλής θερμοκρασίας, κατάλληλο για κύριες γραμμές αποστράγγισης αεροσυμπιεστών, κυκλώματα κύριας διάταξης ψεκασμού νερού γενικής συναρμολόγησης και αγωγούς κυκλοφορίας υψηλής ροής για συστήματα επεξεργασίας νερού. Οι τυπικές σφραγίδες από καουτσούκ νιτριλίου NBR είναι εξοπλισμένες, με προαιρετικές σφραγίδες EPDM ανθεκτικές στη θερμότητα και τα οξέα για τρόφιμα. Διατίθενται πολλαπλά διεθνή πρότυπα σπειρωμάτων (PT/G/NPT) και τάσεις πηνίου πλήρους εύρους (DC12/24V, AC24/110/220V), που υποστηρίζονται από υποδοχές βύσματος DIN για καλωδίωση ντουλαπιού και αδιάβροχα καλώδια IP65 για υγρό εξοπλισμό εξωτερικού χώρου. Τα ανθεκτικά στη θερμότητα πηνία επιτρέπουν 24ωρη συνεχή ενεργοποίηση χωρίς εξάντληση. Οδηγίες επιλογής: επιλέξτε τύπο άμεσης δράσης για αγωγούς με στατική πίεση κάτω από 0,05 MPa και μικρο ροή ενός σημείου. επιλέξτε παραλλαγή που λειτουργεί με πιλότο για G1/2 και πάνω από τις κύριες κεφαλές με σταθερή μεγάλη κυκλοφορία υψηλής πίεσης. Η σφράγιση EPDM είναι υποχρεωτική για ζεστό νερό, καθαρό νερό και υγρά υλικά ποιότητας τροφίμων.

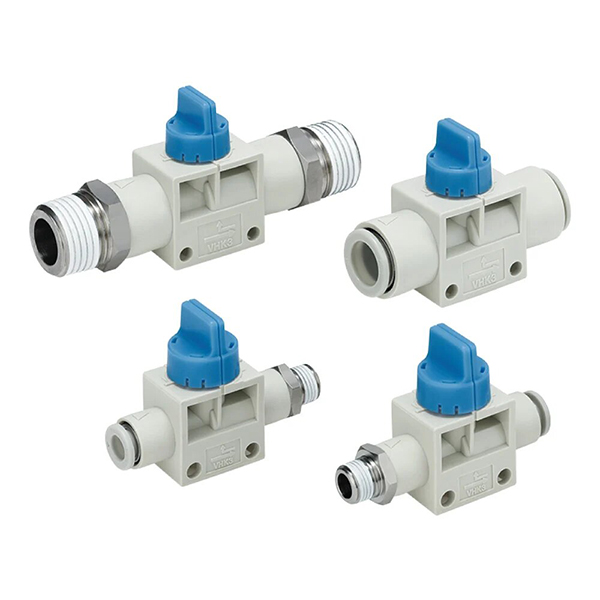

Η χειροκίνητη βαλβίδα με πόμολο SOLH VHK περιλαμβάνει τύπους απενεργοποίησης 2/2 κατευθύνσεων και εκτόνωσης πίεσης 3/2 κατευθύνσεων, πλήρως εναλλάξιμες με τις γνήσιες βαλβίδες SMC VHK. Υιοθετώντας αυτο-αναπτυγμένο σφράγισμα ακριβείας, περίβλημα PBT με επιβραδυντικό φλόγας και χάλκινο καρούλι, παράγεται μαζικά αυτόματα με επαρκείς προμήθειες spot. Διαθέτει περιστροφική λειτουργία χαμηλής ροπής 90° και άφθονους συνδέσμους push-in/thread. Η έκδοση 3/2 κατευθύνσεων εξαντλεί αυτόματα την υπολειπόμενη πίεση, αναπτύσσεται ευρέως για ανακούφιση ασφαλείας πριν από ηλεκτρομαγνητικές βαλβίδες, εναλλαγή κυκλώματος κενού και έλεγχο διακλάδωσης αέρα σε συμπαγή μικροσκοπικά πνευματικά συστήματα.

Η πνευματική βαλβίδα πεντάλ SOLH 4F υιοθετεί ενσωματωμένο περίβλημα από χυτό αλουμίνιο και είναι πλήρως εναλλάξιμα με αντίστοιχα μοντέλα AirTAC. Κατασκευασμένο με βάση την τεχνολογία σφράγισης διπλής εξάτμισης που έχει αναπτυχθεί μόνος του, παράγεται μαζικά σε αυτοματοποιημένες γραμμές συναρμολόγησης με επαρκή αποθέματα σημείων και σταθερές παγκόσμιες αποστολές. Διατίθεται σε εκδόσεις αυτόματης επαναφοράς, αυτοασφάλισης και προστασίας ασφαλείας με αντίσταση στη σκόνη και το πιτσίλισμα IP54, ελέγχει ευρέως την παλινδρόμηση κυλίνδρων διπλής ενέργειας για σφράγιση, εξαρτήματα πριτσίνωσης και επιτόπιο εντοπισμό σφαλμάτων κυκλώματος. Η υψηλή ροή αέρα παρέχει γρήγορη απόκριση, ανθεκτική στην κρούση δομή που ταιριάζει σε βαριά συχνή βηματοδότηση σε βιομηχανικά συνεργεία.

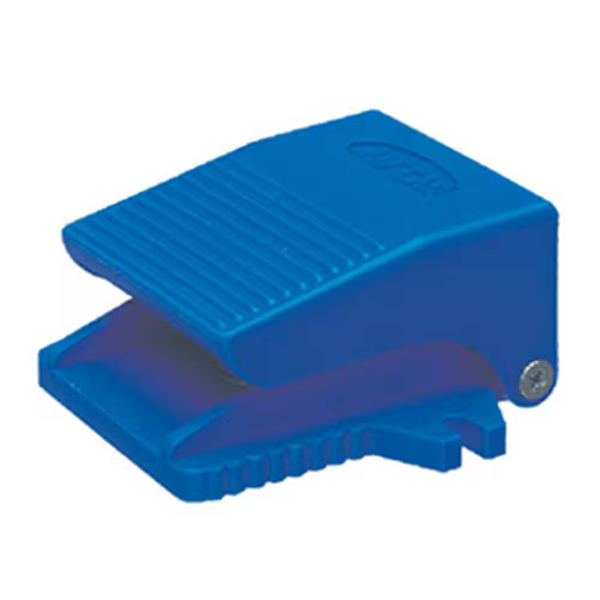

Πνευματικές βαλβίδες πεντάλ SOLH 3F, που αποτελούνται από χυτό αλουμίνιο βαρέως τύπου 3F και ελαφρύ πλαστικό εκδόσεις 3FM για άμεση αντικατάσταση των αντίστοιχων AirTAC. Με την υποστήριξη της αυτο-αναπτυγμένης τεχνολογίας σφράγισης ακριβείας και της αυτοματοποιημένης μαζικής παραγωγής, διατηρούνται επαρκή αποθέματα spot με μεγάλες ετήσιες αποστολές. Εξοπλισμένα με λειτουργίες αυτόματης επαναφοράς και κλειδώματος και προστασία IP54, εξυπηρετούν σύσφιξη εξαρτημάτων, κυλίνδρους μονής δράσης και θραύση υπό κενό, παρέχονται σταθερά σε πελάτες μηχανικής κατεργασίας και αυτοματισμού, ανθεκτικά στη φθορά για λειτουργία εργαστηρίου υψηλής συχνότητας με πεπιεσμένο αέρα χωρίς λιπαντικό.

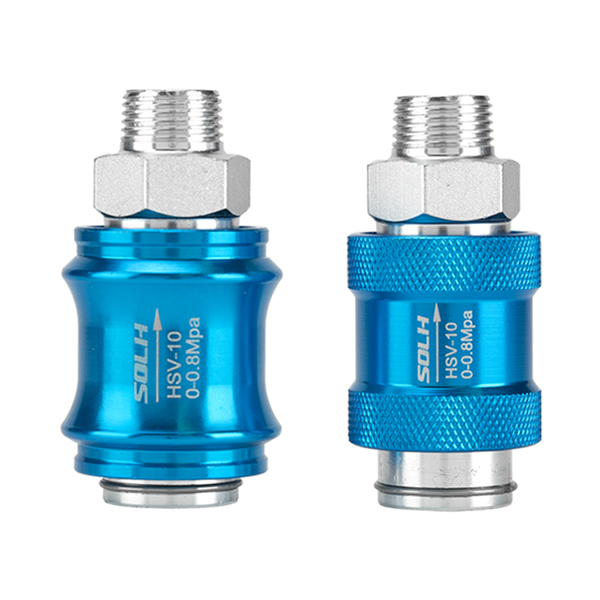

Οι πνευματικές χειροκίνητες βαλβίδες 3/2 κατευθύνσεων της σειράς SOLH HSV υιοθετούν μια ενσωματωμένη δομή push-pull με ενσωματωμένο χιτώνιο, πλήρως συμβατή με τις προδιαγραφές διαστάσεων της κύριας σειράς AirTAC HSV και εναλλάξιμα με αντίστοιχες οικιακές αντίστοιχες. Σχεδιασμένη χωρίς ελατήρια επιστροφής και εξοπλισμένη με μηχανική τοποθέτηση αυτοασφάλισης, αυτή η βαλβίδα αλλάζει τη ροή του αέρα με αξονική ώθηση και έλξη: πιέζοντας το χιτώνιο προς τα εμπρός συνδέει τη θύρα εισόδου P και μια θύρα εργασίας για κανονική παροχή αέρα. Το τράβηγμα προς τα πίσω αποσυνδέει την εισαγωγή αέρα και συνδέει αυτόματα τη θύρα Α με την ενσωματωμένη θύρα εξαγωγής R για να εκτονώσει γρήγορα την υπολειπόμενη πίεση στους πίσω σωλήνες και τους ενεργοποιητές. Χρησιμεύει ως αποκλειστικός διακόπτης διακοπής ασφαλείας για πνευματικούς αγωγούς διακλάδωσης και απαραίτητη βαλβίδα εκτόνωσης πίεσης για εργασίες συντήρησης εξοπλισμού. Τρεις τυπικές θύρες έχουν διαμορφωθεί: P για την κύρια είσοδο πεπιεσμένου αέρα, A για έξοδο προς τα κατάντη πνευματικά εξαρτήματα και μια ενσωματωμένη ενσωματωμένη θύρα εξαγωγής R κρυμμένη μέσα στο σώμα της βαλβίδας. Παρέχεται πληθώρα προδιαγραφών που καλύπτουν μεγέθη νημάτων G1/8 έως και G1, σε συνδυασμό με τρεις επιλογές διάταξης νημάτων (SF μονή εσωτερική & μονή εξωτερική κλωστή, διπλά εξωτερικά σπειρώματα SS, διπλά εσωτερικά σπειρώματα FF). Το κωνικό σπείρωμα PT, το παράλληλο σπείρωμα G και το σπείρωμα NPT είναι επιλέξιμα για να ταιριάζουν στα παγκόσμια πρότυπα σωληνώσεων. Κατασκευασμένη με σώματα βαλβίδων από σκληρό ανοδιωμένο κράμα αλουμινίου, αντισκωριακά καρούλια από ανοξείδωτο χάλυβα και στεγανοποιητικούς δακτυλίους από καουτσούκ νιτριλίου NBR υψηλής απόδοσης, η βαλβίδα υποστηρίζει λειτουργία χωρίς λίπανση υπό φιλτραρισμένο πεπιεσμένο αέρα εντός ονομαστικής πίεσης εργασίας 0~1,0 MPa και αντέχει δοκιμαστική πίεση έως 5 MPa. Η λειτουργική δύναμη ώθησης-έλξης ελέγχεται στα 18~25 N για ομαλή λειτουργία και η μηχανική δομή ασφάλισης διατηρεί σταθερά τη θέση ρύθμισης χωρίς ολίσθηση ή διαρροή αέρα που προκαλείται από τυχαίο άγγιγμα. Διαφορετικά από τις περιστροφικές χειροβαλβίδες 4HV που χρησιμοποιούνται για μεταγωγή προς τα εμπρός/πίσω κυλίνδρων διπλής ενέργειας, η σειρά HSV έχει σχεδιαστεί αποκλειστικά για ενεργοποίηση-απενεργοποίηση αγωγών και απελευθέρωση πίεσης. Μπορεί να εγκατασταθεί απευθείας σε σειρά εντός αγωγών αέρα χωρίς επιπλέον βάσεις στήριξης για εξοικονόμηση χώρου εγκατάστασης. Εφαρμόζεται ευρέως για την απομόνωση της παροχής αέρα πριν από την επισκευή του εξοπλισμού, τη διακοπή της ασφάλειας του κύριου κυκλώματος αέρα των εργαλείων αυτοματισμού, την εναλλαγή σωληνώσεων κενού και τον ανεξάρτητο έλεγχο πηγής αέρα από το κύκλωμα διακλάδωσης, εξαλείφει αποτελεσματικά τους κρυφούς κινδύνους που προκύπτουν από την υπολειπόμενη πίεση κατά τη συντήρηση και εγγυάται επιτόπια ασφάλεια λειτουργίας.

Οι μηχανικές κατευθυντήριες βαλβίδες επιστροφής ελατηρίου 5/2 κατευθύνσεων σειράς SOLH M5 υιοθετούν ενοποιημένες διεπαφές λεπτού σπειρώματος M5×0,8 σε ολόκληρη τη σειρά προϊόντων. Αυτές οι πνευματικές βαλβίδες χωρίς πηνία αλλάζουν κανάλια αέρα βασιζόμενοι αποκλειστικά στην εξωτερική μηχανική δύναμη ενεργοποίησης και επαναφέρονται αυτόματα με ενσωματωμένα ελατήρια μόλις αφαιρεθεί η εξωτερική δύναμη. Χρησιμεύουν ως πυρήνα μικροσκοπικά εξαρτήματα σκανδάλης πνευματικού σήματος που αναπτύσσονται ευρέως για την τοποθέτηση ορίου διαδρομής κυλίνδρου, τη μετάδοση σήματος ανάδρασης στη θέση και την τοπική χειροκίνητη πνευματική ενεργοποίηση σε αυτοματοποιημένο εξοπλισμό. Η πλήρης σειρά καλύπτει δύο μεγάλες κατηγορίες: τύπους μηχανικής ενεργοποίησης (έμβολο, μοχλός κυλίνδρου, κύλινδρος μονής κατεύθυνσης) και χειροκίνητους τύπους (κουμπί, μοχλός εναλλαγής, κουμπί έκτακτης ανάγκης για μανιτάρια, κουμπί περιστροφικής κλειδαριάς), πλήρως εναλλάξιμες με τις κύριες μηχανικές βαλβίδες της σειράς AirTAC M5 για άμεση αντικατάσταση. Η τυπική διάταξη πέντε θυρών αποτελείται από την κύρια είσοδο παροχής αέρα P, τις θύρες εργασίας A/B που συνδέονται με μικροσκοπικούς κυλίνδρους διπλής ενέργειας και δύο ξεχωριστές πλευρικές θύρες εξάτμισης R1/R2 που προορίζονται για εγκατάσταση μικροσκοπικού σιγαστήρα για μείωση του θορύβου της εξάτμισης και αποκλεισμό της εξωτερικής εισόδου σκόνης. Υιοθετείται μια ισορροπημένη δομή συρόμενης μπομπίνας, η οποία είναι απρόσβλητη σε παρεμβολές αντίθλιψης παροχής αέρα. Απαιτείται μόνο ελαφριά εξωτερική δύναμη για την ολοκλήρωση της σταθερής αλλαγής βαλβίδας με εξαιρετικά ευαίσθητη απόκριση. Πολλαπλές κεφαλές ενεργοποίησης είναι προαιρετικές για να ταιριάζουν σε διαφορετικές συνθήκες εργασίας: ευθύ έμβολο M5B για ανίχνευση θέσης άκαμπτης επαφής, μοχλός κυλίνδρου γενικής χρήσης M5R που ενεργοποιείται από έκκεντρα και διαφράγματα, κύλινδρος μονής κατεύθυνσης M5L για αντικατάσταση εσφαλμένης λειτουργίας ορίου μίας κατεύθυνσης και διάφορα στυλ χειροκίνητου κουμπιού και εναλλαγής για χειροκίνητο χειροκίνητο χειρισμό τζόκινγκ και αποκοπής έκτακτης ανάγκης. Κατασκευασμένες με σώματα βαλβίδων από σκληρό ανοδιωμένο αλουμίνιο και ελαστικά στεγανοποιητικά νιτριλίου NBR με αντοχή στη φθορά, οι βαλβίδες υποστηρίζουν λειτουργία χωρίς λίπανση υπό φιλτραρισμένο πεπιεσμένο αέρα εντός 0,05-0,8 MPa, με διάρκεια ζωής που υπερβαίνει τα 10 εκατομμύρια κύκλους μεταγωγής. Προσαρμοσμένες βάσεις πολλαπλών πολλαπλών σταθμών (σειρά M5M) είναι διαθέσιμες για κεντρική τροφοδοσία αέρα και αρθρωτή ενσωματωμένη εγκατάσταση, μαζί με αντίστοιχους προσαρμογείς, μικρο σιγαστήρες και ταχείς συνδέσμους. Διακρίνεται από τις πιλοτικές βαλβίδες S3 3/2 κατευθύνσεων, αυτή η σειρά M5 5 θυρών μπορεί να οδηγεί απευθείας μικρούς κυλίνδρους διπλής ενέργειας ή πιλοτικά σήματα εξόδου για να ενεργοποιήσει τις κύριες ηλεκτρομαγνητικές βαλβίδες. Τα τυπικά σενάρια περιλαμβάνουν επιτόπου ανίχνευση εξαρτήματος συναρμολόγησης, αυτόματη αντιστροφή διαδρομής κυλίνδρου, χειροκίνητο εντοπισμό σφαλμάτων και ενεργοποίηση πνευματικού λογικού σήματος μικρού αυτοματισμού.
