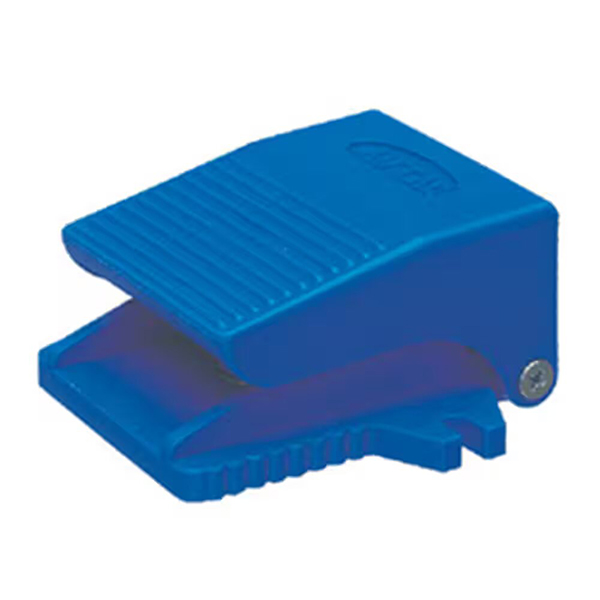

3F / 3FM Series 3/2 Way Foot Pedal Valve | Κανονικά κλειστή πνευματική βαλβίδα ποδιού άμεσης δράσης

Μάρκα: SOLH by Richge Technology | Πλήρως συμβατή αντικατάσταση για βαλβίδα ποδιού AirTAC 3F / 3FM

1. Επισκόπηση προϊόντος

     Οι σειρές SOLH 3F και 3FM είναι3/2 κατευθύνσεων άμεσης δράσης κανονικά κλειστές πνευματικές βαλβίδες πεντάλ ποδιού, πλήρως συμβατό και εναλλάξιμα με τα γνήσια μοντέλα AirTAC 3F210 και 3FM210. Το 3F210 υιοθετεί περίβλημα από χυτό αλουμίνιο βαρέως τύπου, ενώ το 3FM210 διαθέτει μια ελαφριά μίνι πλαστική δομή. Και οι δύο σειρές υιοθετούν ενσωματωμένη σχεδίαση εξάτμισης με τυπική λογική P/A/R air port. Χρησιμεύουν ως πνευματικές συσκευές μεταγωγής hands-free, χρησιμοποιούνται ευρέως για έλεγχο κυλίνδρων μονής δράσης, θραύση υπό κενό, ενεργοποίηση-απενεργοποίηση κυκλώματος χειροκίνητου αέρα, σφράγιση και έλεγχο σύσφιξης εξαρτημάτων.

  1.1 Λογική και Αρχή εργασίας Core Air Port

     • Ορισμός αερολιμένα: P (είσοδος αέρα), A (έξοδος εργασίας), R (ενσωματωμένη θύρα εξάτμισης)

     • Κανονικά κλειστή κατάσταση (απελευθερώθηκε το πεντάλ): Η είσοδος P κλειστή, μια θύρα επικοινωνεί με τη θύρα εξαγωγής R για να απελευθερώσει αμέσως την υπολειπόμενη πίεση του κυλίνδρου

     • Κατάσταση εργασίας (Πατημένο πεντάλ): Το κύκλωμα P-A ανοίγει για παροχή αέρα, η θύρα εξαγωγής R κλειστή για διατήρηση της πίεσης

     • Λειτουργία κλειδώματος (Επίθημα L): Εξοπλισμένο με δομή γλωττίδας κλειδώματος. Πατήστε μία φορά για να κλειδώσετε το πεντάλ για συνεχή παροχή αέρα. πατήστε ξανά για να ξεκλειδώσετε και να επαναφέρετε την ανακούφιση πίεσης

     • Τυπική λειτουργία: Τα μοντέλα non-L είναι τύπου άμεσης αυτόματης επαναφοράς, διακόπτοντας αυτόματα τον αέρα και απελευθερώνοντας την πίεση μετά την απελευθέρωση του ποδιού

2. Κανόνες & Ορισμός Κωδικοποίησης Μοντέλου

     Λογική Κωδικοποίησης: 3(F/FM)210 - [Μέγεθος θύρας] [Κλείδωμα L] - [Τύπος νήματος]

  2.1 Ορισμός Στέγασης σειράς

     • 3F210: Τυπικό περίβλημα από κράμα αλουμινίου βαρέως τύπου Ποδοβαλβίδα 3/2 κατευθύνσεων

     • 3FM210: Μίνι ελαφριά πλαστική ποδοβαλβίδα, συμπαγές μέγεθος για τοποθέτηση σε στενό χώρο

  2.2 Προδιαγραφή μεγέθους θύρας

     • Μ5: Λεπτό σπείρωμα M5×0,8 (αποκλειστικά για το μίνι μοντέλο 3FM, έλεγχος αέρα micro pilot)

     • 06: G1/8 (PT1/8) τυπικό σπείρωμα

     • 08: Γενική γενική προδιαγραφή G1/4 (PT1/4) για βιομηχανικά εργαλεία

  2.3 Επίθημα συνάρτησης και νήματος

     • L Επίθημα: Με αυτοασφαλιζόμενη δομή για μακροχρόνια διατήρηση της πίεσης

     • Όχι Λ: Τύπος άμεσης αυτόματης επαναφοράς, αυτόματη ανακούφιση πίεσης μετά την απελευθέρωση του πεντάλ

     • Τύπος νήματος: Blank=PT κωνικό νήμα; G=Βρετανικό τυπικό παράλληλο νήμα; T=NPT Αμερικάνικο κωνικό νήμα

     Παράδειγμα μοντέλου: 3F210-08L | Ποδοβαλβίδα από κράμα αλουμινίου G1/4 με λειτουργία αυτοασφάλισης. 3FM210-M5 | Μίνι πλαστική μικρο ποδοβαλβίδα με σπείρωμα Μ5

  2.4 Πίνακας σύγκρισης προδιαγραφών πλήρους σειράς

3. Βασικές τεχνικές παράμετροι

4. Διάκριση επιλογής: Σειρά 3F αλουμινίου έναντι Σειρά 3FM Mini Plastic

5. Λειτουργική διάκριση: Self-Reset vs Self-Locking

     • Τύπος Instant Self-Reset Non-L: Το πεντάλ αναπηδά αυτόματα μετά την απελευθέρωση του ποδιού, διακόπτοντας την παροχή αέρα και απελευθερώνοντας την πίεση από τη θύρα Α. Είναι ο πιο κοινός τύπος για σενάρια τζόκινγκ και διακοπτόμενου ελέγχου.

     • L Τύπος αυτοκλειδώματος επιθήματος: Πατήστε μία φορά για να κλειδώσετε το πεντάλ για συνεχή παροχή αέρα και διατήρηση της πίεσης. πιέστε ξανά για να ξεκλειδώσετε και να απελευθερώσετε την υπολειπόμενη πίεση. Ειδικά σχεδιασμένο για πνευματικά κυκλώματα διατήρησης πίεσης για μεγάλο χρονικό διάστημα.

6. Αντικατάσταση & Τυπικές Εφαρμογές

  6.1 Συμβατή αντικατάσταση

     Η σειρά SOLH 3F/3FM αντικαθιστά πλήρως τις γνήσιες σειρές AirTAC 3F210/3FM210 και οικιακά ισοδύναμα μοντέλα Xinchang/SOLIH και μπορεί να αναβαθμίσει και να αντικαταστήσει άμεσα τις παλιές βαλβίδες πεντάλ FV320 με τέλεια διαστατική και λειτουργική συμβατότητα.

 6.2 Τυπικά σενάρια εφαρμογής

     • Ποδοχειριστήριο μονής δράσης κυλίνδρου: Πηγή αέρα → ποδοβαλβίδα 3F → κύλινδρος μονής δράσης. ο κύλινδρος επιστρέφει αυτόματα και εκτονώνει την πίεση όταν αφήσετε το πεντάλ, πραγματοποιώντας ασφαλή διακοπτόμενη λειτουργία.

     • Ανακούφιση πίεσης βεντούζας κενού: Βήμα για παροχή αέρα για διακοπή του κενού. αφήστε το πεντάλ για να απελευθερωθεί ο αέρας και εξαλείψτε τη δύναμη συγκράτησης της βεντούζας για γρήγορη απελευθέρωση του τεμαχίου εργασίας.

     • Έλεγχος Βιομηχανικής Επεξεργασίας: Χειροκίνητος διακόπτης ποδιών για μικρές μηχανές σφράγισης, μύλοι και συστήματα σύσφιξης πνευματικών εξαρτημάτων, απελευθερώνοντας τα χέρια για αποτελεσματική λειτουργία.

Περίληψη μίας πρότασης

     Οι κανονικά κλειστές βαλβίδες πεντάλ ποδιού σειράς SOLH 3F/3FM 3/2 κατευθύνσεων περιλαμβάνουν μοντέλα αυτοαποκαθιστώμενης/αυτοασφαλιζόμενης αλουμινίου βαρέως τύπου και μοντέλα μίνι ελαφρού πλαστικού. Διαθέτοντας απόδοση προστασίας από τη σκόνη και πιτσιλίσματα IP54, λειτουργία χωρίς λιπαντικό και πλήρη συμβατότητα AirTAC, είναι οι τυπικές πνευματικές βαλβίδες μεταγωγής hands-free για έλεγχο κυλίνδρων, θραύση υπό κενό και λειτουργία βιομηχανικών εργαλείων.
