Βαλβίδα πεντάλ 5/2 κατευθύνσεων σειράς 4F | Πνευματική βαλβίδα ποδιού από πλήρη αλουμίνιο άμεσης δράσης

Μάρκα: SOLH by Richge Technology | Πλήρως συμβατή αντικατάσταση για ποδοβαλβίδα της σειράς AirTAC 4F

1. Επισκόπηση προϊόντος

     Η σειρά SOLH 4F είναι επαγγελματίαςΠνευματική βαλβίδα κατεύθυνσης πεντάλ 5/2 κατευθύνσεων πλήρως συμβατό και εναλλάξιμα με ολόκληρη τη σειρά AirTAC 4F. Υιοθετώντας πλήρως χυτό σώμα από κράμα αλουμινίου και παχύ αντιολισθητικό πεντάλ ποδιού με δομή επαναφοράς ελατηρίου άμεσης δράσης, είναι ειδικά σχεδιασμένο γιακύλινδρος διπλής ενέργειας προς τα εμπρός και προς τα πίσω. Η πλήρης σειρά καλύπτει τέσσερις παραμετροποιήσιμους τύπους: τυπική αυτόματη επαναφορά, μηχανικό αυτοκλείδωμα L, προστατευτικό κάλυμμα ασφαλείας G και ενσωμάτωση κλειδώματος + προφυλακτήρα LG. Μπορεί να αντικαταστήσει χειροκίνητα τις ηλεκτρομαγνητικές βαλβίδες για εκκίνηση-στάση εξοπλισμού και μεταγωγή κατεύθυνσης, που εφαρμόζονται ευρέως σε εξαρτήματα εργαλείων, στάμπα, καρφώματα και σενάρια βιομηχανικού πνευματικού ελέγχου.

  1.1 Core 5/2 Way Air Circuit Logic

     • Ορισμός αερολιμένα: P (κύρια είσοδος αέρα), A/B (διπλές εξόδους εργασίας), R1/R2 (διπλές ανεξάρτητες θύρες εξάτμισης)

     • Κανονική κατάσταση (Το πεντάλ έχει απελευθερωθεί): Το P συνδέεται στο B για παροχή αέρα. Το A συνδέεται στο R1 για την εξάτμιση, ο κύλινδρος ανασύρεται και επαναρυθμίζεται

     • Κατάσταση εργασίας (Πατημένο πεντάλ): Το P συνδέεται στο A για παροχή αέρα. Το B συνδέεται στο R2 για την εξάτμιση, ο κύλινδρος εκτείνεται και λειτουργεί

     • Τυπικός τύπος μη L: Άμεση επαναφορά ελατηρίου μετά την απελευθέρωση του ποδιού για διακοπτόμενο έλεγχο τζόκινγκ

     • L Τύπος κλειδώματος: Πατήστε μία φορά για να κλειδώσετε τη θέση και να διατηρήσετε την πίεση του αέρα. πατήστε ξανά για να ξεκλειδώσετε και να επαναφέρετε την ανακούφιση πίεσης

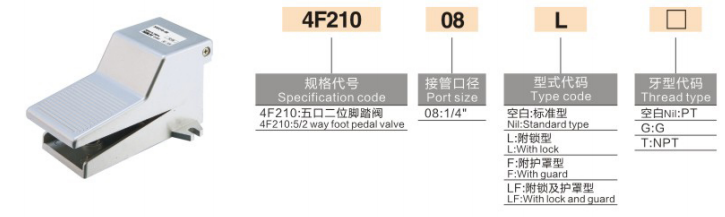

2. Κανόνες κωδικοποίησης μοντέλου & ορισμός επιθήματος

     Λογική Κωδικοποίησης: 4F210 - [Μέγεθος θύρας] + [Επίθημα συνάρτησης] - [Τύπος νήματος]

  2.1 Βασικό μοντέλο & μέγεθος θύρας

     • 4F210: Universal mainstream σώμα βάσης ποδοβαλβίδας 5/2 κατευθύνσεων

     • 06: Θύρα σπειρώματος G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) γενική προδιαγραφή mainstream

 2.2 Οδηγός επιλογής επιθήματος βασικής συνάρτησης

  2.3 Επίθημα τύπου νήματος

     • Κενό: κωνικό νήμα PT (τυπική προεπιλογή)

     • G: Βρετανικό πρότυπο G παράλληλο σπείρωμα

     • T: NPT Αμερικάνικο πρότυπο κωνικό νήμα

  Παράδειγμα μοντέλου: 4F210-08 | G1/4 τυπική ποδοβαλβίδα αυτόματης επαναφοράς. 4F210-08LG | Ποδοβαλβίδα αυτοκλειδώματος G1/4 με προστατευτικό κάλυμμα ασφαλείας

3. Βασικές τεχνικές παράμετροι

4. Διάκριση επιλογής: 4F 5/2 Way vs Βαλβίδα ποδιού 3F 3/2 κατευθύνσεων

5. Πλεονεκτήματα δομικού πυρήνα

     • Διπλή ανεξάρτητη σχεδίαση εξάτμισης: Εξοπλισμένο με δύο ξεχωριστές οπές εξάτμισης για εξασφάλιση ομαλής εξάτμισης κατά την αναστροφή του κυλίνδρου, γρήγορη απόκριση δράσης και σταθερή λειτουργία χωρίς καθυστέρηση.

     • Αντιολισθητικό πεντάλ βαρέως τύπου: Η επιφάνεια του πεντάλ με υφή κυλίνδρου αυξάνει αποτελεσματικά την τριβή, αποτρέποντας την ολίσθηση κατά τη διάρκεια βημάτων υψηλού φορτίου και βελτιώνοντας τη λειτουργική σταθερότητα.

     • Σταθερός Ανεξάρτητος Μηχανισμός Κλείδωμα: Η ανεξάρτητη δομή κλειδώματος με κούμπωμα εξασφαλίζει σταθερή τοποθέτηση και ελαφρύ ξεκλείδωμα. Σημείωση: Δεν είναι κατάλληλο για συνθήκες εργασίας συνεχούς κρούσης εξαιρετικά υψηλής συχνότητας.

     • Προαιρετικό προστατευτικό κάλυμμα ασφαλείας: Το προσαρμοσμένο πλαστικό προστατευτικό προστασίας από τη σκόνη αποφεύγει αποτελεσματικά την τυχαία αναστροφή που προκαλείται από πτώση τεμαχίων εργασίας ή λάθος επαφή του προσωπικού, βελτιώνοντας την ασφάλεια λειτουργίας επιτόπου.

     • Πλήρης Ανθεκτική Δομή Αλουμινίου: Το ενσωματωμένο σώμα από κράμα αλουμινίου από χυτό χυτό έχει υψηλή σκληρότητα, αντοχή στην κρούση και μεγάλη διάρκεια ζωής για σκληρά βιομηχανικά περιβάλλοντα εργαστηρίου.

6. Τυπικά σενάρια εφαρμογής

     • Χειροκίνητος έλεγχος κυλίνδρου διπλής ενέργειας: Πηγή αέρα → ποδοβαλβίδα 4F → κύλινδρος διπλής ενέργειας. Ο τύπος αυτόματης επαναφοράς πραγματοποιεί επέκταση κατά την πίεση και ανάσυρση κατά την απελευθέρωση. Ο τύπος κλειδώματος διατηρεί την πίεση σύσφιξης για μακροχρόνια τοποθέτηση.

     • Έλεγχος Βιομηχανικού Εξοπλισμού Επεξεργασίας: Επαγγελματικός ποδοκίνητος διακόπτης κατεύθυνσης για μηχανές σφράγισης, μηχανές πριτσίνωσης και εξαρτήματα μύλου, που ελευθερώνει τα χέρια για αποτελεσματική λειτουργία επεξεργασίας.

     • Εντοπισμός σφαλμάτων εξοπλισμού επιτόπου: Αντικαταστήστε προσωρινά τις ηλεκτρομαγνητικές βαλβίδες με χειροκίνητες ποδοβαλβίδες για διόρθωση σφαλμάτων πνευματικού κυκλώματος, βολικές για δοκιμαστική λειτουργία εξοπλισμού και βαθμονόμηση παραμέτρων.

Περίληψη μίας πρότασης

     Η σειρά SOLH 4F είναι μια βαλβίδα πεντάλ άμεσης δράσης από πλήρες αλουμίνιο 5/2 κατευθύνσεων με επιλογές αυτόματης επαναφοράς, αυτοασφάλισης και προστασίας κατά της κακής λειτουργίας. Διαθέτοντας διπλή γρήγορη εξάτμιση, μεγάλη ροή και πλήρη συμβατότητα AirTAC, είναι η τυπική βιομηχανική βαλβίδα ελέγχου ποδιών για μεταγωγή κυλίνδρου διπλής ενέργειας προς τα εμπρός/όπισθεν και πνευματικό έλεγχο μηχανικής επεξεργασίας.
