Μάρκα: SOLH by Richge Technology

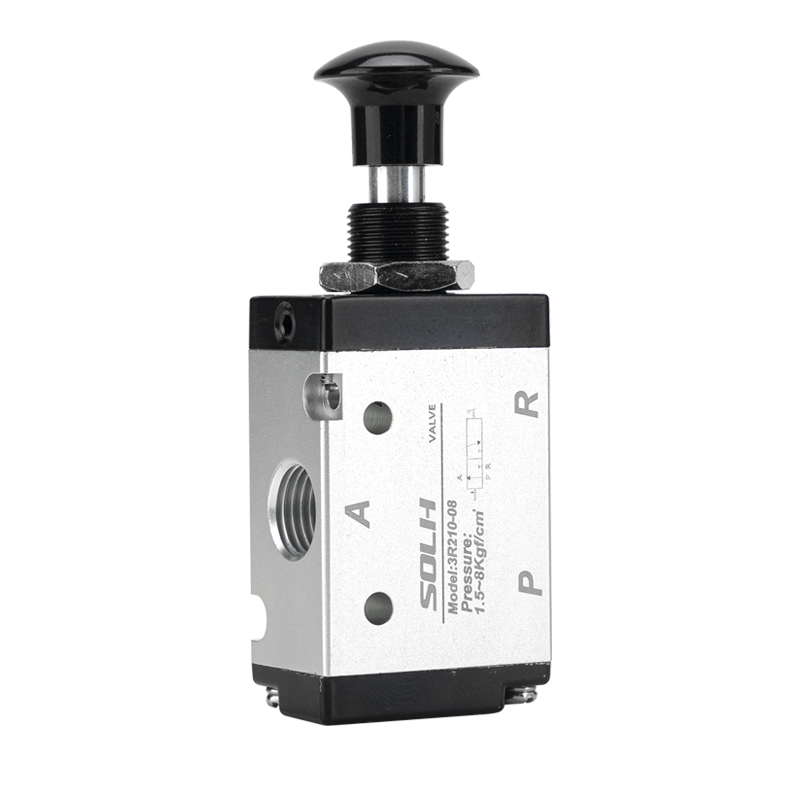

Η σειρά SOLH 3L είναι ένα πρότυπο AirTACΧειροκίνητη βαλβίδα ελέγχου ώθησης-έλξης 3/2 κατευθύνσεων με κανονικά κλειστή (NC) σχεδίαση. Εναλλάσσει απευθείας πνευματικά κυκλώματα μέσω της δράσης ώθησης και έλξης αξονικής λαβής. Ως αμιγώς χειροκίνητο πνευματικό εξάρτημα χωρίς ηλεκτρικές ή πνευματικές πηγές μετάδοσης κίνησης, εφαρμόζεται ειδικά σε συστήματα ελέγχου κυλίνδρου μονής δράσης, ενεργοποίησης-απενεργοποίησης κυκλώματος αέρα, λειτουργίας τζόγκ και ασφάλειας εξοπλισμού, που χρησιμοποιούνται ευρέως σε σενάρια αποσφαλμάτωσης, διακοπής έκτακτης ανάγκης και σενάρια εργασίας με προστασία από εκρήξεις.
1.1 Τυπικός ορισμός διεπαφής 3 θυρών
• Π Λιμάνι: Κύρια θύρα εισόδου πεπιεσμένου αέρα
• Ένα λιμάνι: Θύρα εξόδου εργασίας, συνδεδεμένη σε κυλίνδρους μονής δράσης
• R Port: Θύρα εξάτμισης, στήριξη σιγαστήρα για μείωση θορύβου
• Λειτουργία οδήγησης: Αξονική ευθεία χειροκίνητη λειτουργία ώθησης-έλξης
• Δομικό χαρακτηριστικό: Δομή τύπου καρουλιού ακριβείας, σώμα από κράμα αλουμινίου υψηλής αντοχής, ενσωματωμένος μηχανισμός αυτόματης επαναφοράς ελατηρίου
• Κανονική κατάσταση επαναφοράς: Το εσωτερικό ελατήριο σφίγγει την μπομπίνα, η είσοδος P κλειστή, Μια θύρα εργασίας επικοινωνεί με τη θύρα εξαγωγής R για ανακούφιση πίεσης.
• Κατάσταση έλξης εργασίας: Τραβήξτε χειροκίνητα την αξονική λαβή για να αντιστρέψετε τον πυρήνα της βαλβίδας, η θύρα P επικοινωνεί με τη θύρα A για παροχή αέρα, η θύρα εξαγωγής R είναι κλειστή για να ενεργοποιηθεί η κίνηση του κυλίνδρου.
• Αποδέσμευση Επαναφορά: Χαλαρώστε τη λαβή, η βαλβίδα επανέρχεται αυτόματα με δύναμη ελατηρίου, διακόπτει την εισαγωγή αέρα και εξάγει την υπολειπόμενη πίεση.
• Core Logic: Τυπική δομή NC κανονικά κλειστή με λειτουργία χειροκίνητης επαναφοράς, αποτρέποντας αποτελεσματικά την κακή λειτουργία και διασφαλίζοντας την ασφάλεια του εξοπλισμού.
1. Λογική Κωδικοποίησης: 3L [Κωδικός μεγέθους] 10 - [Μέγεθος θύρας] [Τύπος νήματος]
|
Τμήμα κώδικα |
Λεπτομερής Ορισμός |
|
3L |
Χειροκίνητη σειρά βαλβίδων έλξης 3/2 κατευθύνσεων |
|
Κωδικός μεγέθους |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Διορθώθηκε ο κωδικός για τη δομή επαναφοράς ελατηρίου 3/2 κατευθύνσεων |
|
Μέγεθος θύρας |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Τύπος νήματος |
Blank=PT τυπικό νήμα; T=NPT νήμα; G=G νήμα |
2. Κύρια κοινά μοντέλα
• 3L110-06: Θύρα G1/8, χειροκίνητη βαλβίδα μικρού μεγέθους για μικροπνευματικά συστήματα
• 3L210-08: Θύρα G1/4, το πιο γενικό μοντέλο, που ταιριάζει απόλυτα με τους τυπικούς κυλίνδρους μονής δράσης
• 3L310-10: Θύρα G3/8, σχεδιασμός μεγάλης ροής για εξοπλισμό κυλίνδρων υψηλής ώσης
• 3L410-15: Θύρα μεγάλης οπής G1/2, κατάλληλη για βαρέως τύπου πνευματικά κυκλώματα μεγάλης ροής
|
Στοιχείο παραμέτρου |
Προσδιορισμός |
|
Μέσο εργασίας |
Φιλτραρισμένος πεπιεσμένος αέρας (ακρίβεια φιλτραρίσματος ≥40μm) |
|
Εύρος πίεσης εργασίας |
0.15～0,8 MPa |
|
Πίεση απόδειξης |
1,2 MPa |
|
Εύρος θερμοκρασίας εργασίας |
-20℃～+70 ℃ |
|
3L110-06 Παράμετρος ροής |
Πραγματική περιοχή 10,2mm², Cv=0,6 |
|
3L210-08 Παράμετρος ροής |
Πραγματική περιοχή 17,0mm², Cv=1,0 |
|
3L310-10 Παράμετρος ροής |
Πραγματική περιοχή 28,0mm², Cv=1,65 |
|
Απαίτηση λίπανσης |
Σχεδιασμός χωρίς λιπαντικό (προαιρετική λίπανση για ειδικές συνθήκες) |
|
Μέθοδος Εγκατάστασης |
Τοποθέτηση πάνελ / τοποθέτηση βάσης, σταθερή εγκατάσταση πολλαπλών θέσεων |
|
Υλικό σώματος |
Κράμα αλουμινίου υψηλής αντοχής |
• Καθαρό χειροκίνητο σχέδιο ασφάλειας με αντιεκρηκτική προστασία: Χωρίς ηλεκτρικά εξαρτήματα και πηγές ελέγχου αέρα, μηδενικός κίνδυνος σπινθήρα. Κατάλληλο για διακοπή έκτακτης ανάγκης, εντοπισμό σφαλμάτων εξοπλισμού και αντιεκρηκτικά περιβάλλοντα σκόνης με εξαιρετικά υψηλή λειτουργική ασφάλεια.
• Λειτουργία αξονικής ώθησης-εξοικονόμησης εργασίας: Ευθεία γραμμική δράση λαβής με καθαρή ανάδραση και ευκρινή αναστροφή, σταθερή αίσθηση χεριού και μη εύκολο να μπλοκάρει.
• Αυτόματη επαναφορά ελατηρίου & ασφάλεια NC: Προεπιλεγμένη κανονικά κλειστή κατάσταση, επαναφέρει αυτόματα και διακόπτει την παροχή αέρα μετά την απελευθέρωση της λαβής, αποφεύγοντας αποτελεσματικά τη συνεχή ενέργεια που προκαλείται από κακή λειτουργία.
• Συμπαγής & Ανθεκτική Δομή: Ενσωματωμένο σώμα από κράμα αλουμινίου με σχεδιασμό καρούλι χαμηλής τριβής, αξιόπιστη στεγανοποίηση, αντοχή στη φθορά και μεγάλη διάρκεια ζωής.
• Επαγγελματική αντιστοίχιση κυλίνδρων μονής δράσης: Αποκλειστική λογική κυκλώματος αέρα 3/2 κατευθύνσεων, τέλεια προσαρμοσμένη σε κυλίνδρους μονής δράσης επιστροφής ελατηρίου, όπως μηχανισμούς σύσφιξης και εκτόξευσης.
• Υψηλή συμβατότητα & εναλλαξιμότητα: Συνεπές μέγεθος εγκατάστασης με πνευματικές βαλβίδες ελέγχου σειράς 3Α, που υποστηρίζουν την άμεση αντικατάσταση και εναλλαγή των λειτουργιών χειροκίνητου/πνευματικού ελέγχου.
• Χειροκίνητος έλεγχος κυλίνδρων μονής δράσης για συστήματα σύσφιξης, εκτόξευσης και κίνησης ελατηρίου επιστροφής
• Έλεγχος ενεργοποίησης-απενεργοποίησης πνευματικού κυκλώματος, αποσφαλμάτωσης εξοπλισμού και διακόπτης ασφαλείας συντήρησης
• Χειροκίνητος πνευματικός έλεγχος για αντιεκρηκτικές ζώνες, βιομηχανικά περιβάλλοντα χωρίς ρεύμα και σκόνη
• Πνευματικά λογικά συστήματα που ταιριάζουν με πνευματικές βαλβίδες 3Α για χειροκίνητο/πνευματικό σύνθετο έλεγχο
Η σειρά SOLH 3L είναι μια κλασική χειροκίνητη βαλβίδα ώθησης-έλξης 3/2 κατευθύνσεων NC με αυτόματη επαναφορά ελατηρίου. Είναι ένα συμπαγές, ασφαλές και ανθεκτικό τυπικό εξάρτημα χειροκίνητου ελέγχου, ειδικά σχεδιασμένο για πνευματικά συστήματα μονής δράσης κυλίνδρων.
