Βαλβίδα ελέγχου

Η μεσαία μηχανική βαλβίδα σωλήνωσης SOLH VM2 (VM200) είναι πλήρως εναλλάξιμη με αντίστοιχα μοντέλα SMC. Διαθέτοντας μεσαία κατασκευή poppet με συντελεστή ροής Cv=0,87, η χωρητικότητα ροής είναι περίπου 8 φορές μεγαλύτερη από τη σειρά mini VM1, εξοπλισμένη με τυπική θύρα Rc1/4 και προαιρετικά σπειρώματα NPT/G1/4. Λειτουργεί κάτω από 0~1,0 MPa και είναι ασύμβατο με την υποπίεση, υιοθετώντας ανθεκτικό στη φθορά σφράγιση και στιβαρό μεταλλικό σώμα. Διατίθενται διατάξεις σωληνώσεων πλευρικής θύρας και κάτω θύρας, που υποστηρίζονται από μια πλήρη σειρά εναλλάξιμων ενεργοποιητών: τυπικός κύλινδρος POM / μοχλός κυλίνδρου από σκληρυμένο χάλυβα ανθεκτικό στην τριβή, μονόδρομος κύλινδρος κατά της αναπήδησης, ίσιο έμβολο, επίπεδο κουμπί, κίτρινη κεφαλή διακοπής έκτακτης ανάγκης, πράσινο κουμπί ένδειξης και μεντεσέ που κλειδώνει. Η παραλλαγή κυλίνδρων από σκληρυμένο χάλυβα ταιριάζει σε γραμμές παραγωγής βαρέως τύπου υψηλής φθοράς. Χρησιμοποιείται ευρέως για ανίχνευση ορίου διαδρομής κυλίνδρων και ολισθαίνοντα τραπεζιού, χειροκίνητη θέση σε λειτουργία εξοπλισμού, εναλλαγή αέρα και ασφάλεια έκτακτης ανάγκης, χρησιμεύει ως η κύρια μηχανική βαλβίδα σκανδάλης αέρα για γραμμές παραγωγής συσκευασίας, κλωστοϋφαντουργίας, εκτύπωσης και γενικού αυτοματισμού.

Η μηχανική μηχανική βαλβίδα μεσαίου τύπου 3 θυρών SOLH VM4 (VM400) είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC, τοποθετημένη μεταξύ της σειράς mini VM1 και υψηλής ροής VM2. Το βασικό του πλεονέκτημα έγκειται στη συμβατότητα με πλήρες εύρος πίεσης από -100 kPa κενό έως 1,0 MPa θετική πίεση, μια δυνατότητα που δεν είναι διαθέσιμη στο VM2. Υιοθετεί την τυπική θύρα Rc1/8 με προαιρετικά σπειρώματα NPT/G1/8 και ικανότητα ροής Cv=0,38, υποστηρίζοντας διάταξη σωληνώσεων πλευρικής και κάτω θύρας. Χτισμένο με συμπαγές μεταλλικό σώμα, αντέχει σε κρούσεις 1000 m/s² και έντονους κραδασμούς, κατάλληλο για γραμμές παραγωγής σκληρών βαρέως τύπου, με σφράγισμα πέδιλου ανθεκτικό στη σκόνη χωρίς λίπανση για μεγάλη διάρκεια ζωής. Παρέχεται ένα πλήρες σετ εναλλάξιμων ενεργοποιητών: στάνταρ / σκληρυμένος μοχλός κυλίνδρου από αντιτριβικό χάλυβα, μονόδρομος κύλινδρος κατά της αναπήδησης, ίσιο έμβολο, πολύχρωμα κουμπιά διακοπής έκτακτης ανάγκης με μανιτάρια, περιστροφικά πόμολα 2/3 θέσεων, κουμπιά που κλειδώνουν και μοχλοί εναλλαγής μεντεσέδων. Εφαρμόζεται ευρέως στην ανίχνευση ορίου διαδρομής κυλίνδρων και ολισθαίνοντα τραπεζιού, κυκλώματα προσρόφησης/απελευθέρωσης κενού, χειροκίνητη θέση σε λειτουργία εξοπλισμού, κλειδαριά έκτακτης ανάγκης ασφάλειας μηχανήματος και εναλλαγή στερέωσης, είναι η ιδανική μεσαία μηχανική βαλβίδα σκανδάλης για συνθήκες εργασίας που απαιτούν συμβατότητα με κενό και ισχυρή αντίσταση κραδασμών.

Η ηλεκτροπνευματική αναλογική βαλβίδα υψηλής ροής SOLH ITV είναι πλήρως εναλλάξιμη με ισοδύναμα μοντέλα SMC. Υιοθετώντας σύστημα ανάδρασης πίεσης κλειστού βρόχου, δέχεται τάση DC0–10V, αναλογικά σήματα ρεύματος 4–20 mA και προαιρετική επικοινωνία fieldbus, συμπεριλαμβανομένων CC-Link, PROFINET, EtherNet/IP για να επιτύχει σταθερή, υψηλής ακρίβειας απομακρυσμένη ρύθμιση πίεσης αέρα με ακρίβεια ελέγχου ±1% FS και προστασία από τη σκόνη και το IP65. Τρεις σειρές καλύπτουν διαφορετικά εύρη ροής: ITV1100 για μικρο-χαμηλή ροή, ITV2100 για γενική μέση ροή και ITV3100 για βαριά υψηλή ροή έως 4400 L/min ANR, με ρυθμιζόμενη πίεση από 0,005 έως 0,9 MPa. Υποστηρίζει νήματα Rc/NPT/G και εξαρτήματα push-in, ενσωματωμένη ψηφιακή οθόνη LED και συναγερμό αυτοδιάγνωσης υπό τροφοδοσία χαμηλής τάσης DC24V. Εφαρμόζεται ευρέως για ενεργοποίηση κυλίνδρων μεγάλης οπής, έλεγχο σταθερής τάσης μεμβράνης & σύρματος, ημιαγωγών & οπτικών διεργασιών ακριβείας, αυτόματης διανομής και επίστρωσης, διακόπτης πίεσης πολλαπλών σταδίων για εξοπλισμό συγκόλλησης και πριτσίνωσης, αντικατάσταση πολλαπλών χειροκίνητων ρυθμιστών για την πραγματοποίηση ψηφιακού κεντρικού ελέγχου πίεσης σε αυτοματοποιημένες γραμμές παραγωγής.

Οι εσωτερικές βαλβίδες αντεπιστροφής SOLH XTO674 και INA14 μοιράζονται την ίδια δομική πλατφόρμα με εξαιρετικά χαμηλή πίεση πυρόλυσης 0,01 MPa, συμβατή τόσο με πεπιεσμένο αέρα όσο και με καθαρό νερό για προστασία κατά της αναρροής σε αγωγούς κενού και υγρών χαμηλής πίεσης. Το XTO674 είναι μια κρυογονική έκδοση από ορείχαλκο που λειτουργεί μέχρι τους -30℃. Η τυπική σειρά INA14 παρέχει σώμα από ορείχαλκο ή SUS304 από ανοξείδωτο χάλυβα, εξοπλισμένο με τυπικές σφραγίδες NBR συν προαιρετικά λάδια & ανθεκτικά σε υψηλές θερμοκρασίες FKM και ανθεκτικές στις καιρικές συνθήκες σφραγίδες CR. Ο συμπαγής σχεδιασμός με σπείρωμα με σπειρώματα με σήμανση βέλους ροής μπορεί να τοποθετηθεί απευθείας σε αγωγούς χωρίς επιπλέον βραχίονες, αποτρέποντας αποτελεσματικά την απώλεια κενού και την αντίστροφη ροή αέρα όταν εγκαθίσταται μεταξύ γεννητριών κενού και βεντούζες. Οι δύο σειρές διαθέτουν πανομοιότυπες συνολικές διαστάσεις και μεγέθη σπειρώματος για άμεση εναλλαγή πεδίου χωρίς τροποποίηση σωλήνων, που εφαρμόζονται ευρέως σε κρυογονικό εξοπλισμό, γραμμές παραγωγής κενού, ανθεκτικά στη διάβρωση κυκλώματα ρευστού υψηλής θερμοκρασίας και γενικούς πνευματικούς αγωγούς και αγωγούς νερού για μονόδρομη διατήρηση πίεσης και αποτροπή αντίστροφης ροής.

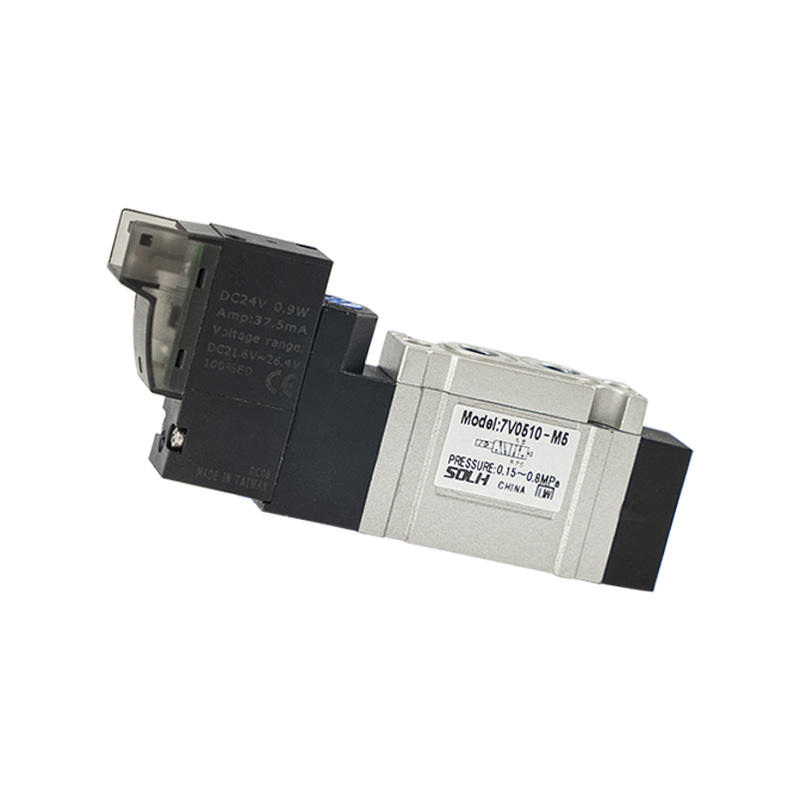

Η συμπαγής ηλεκτρομαγνητική βαλβίδα που λειτουργεί με πιλότο SOLH 7V περιλαμβάνει πλήρεις παραλλαγές 5/2 και 5/3 κατευθύνσεων, που καλύπτουν επιστροφή ελατηρίου μονής σπείρας, ασφάλιση διπλού πηνίου και τρεις κεντρικές λειτουργίες: κεντρικό κλειστό, κεντρική εξάτμιση, παροχή κεντρικής πίεσης. Υιοθετεί ενσωματωμένο σχεδιασμό εσωτερικού κεντρικού δρομέα εξάτμισης με περίπου 30% υψηλότερη χωρητικότητα ροής από τις παραδοσιακές βαλβίδες σειράς 4V, με απόκριση μεταγωγής ≤50ms και μέγιστη συχνότητα λειτουργίας έως 5 Hz. Τα πηνία εξαιρετικά χαμηλής ισχύος παράγουν λιγότερη θερμότητα για συνεχή ενεργοποίηση, με κατανάλωση ρεύματος DC 0,7W και AC 1,1VA. Προσφέρεται μια σειρά πλήρους μεγέθους από M5 έως 3/8", που υποστηρίζει τόσο τυπικές θύρες σπειρώματος όσο και γρήγορα εξαρτήματα push-in. Οι βαλβίδες μπορούν να εγκατασταθούν μεμονωμένα ή να στοιβάζονται σε πολλαπλούς αλουμινίου πολλαπλών σταθμών για εξοικονόμηση χώρου στο ντουλάπι και απλοποίηση της κύριας σωλήνωσης αέρα. Εύρος πίεσης λειτουργίας 0,15~0,8 MPa℃.~0.8 MPa℃ με θερμοκρασία λειτουργίας αλουμινίου -20e Το σώμα της βαλβίδας προσφέρει μεγάλη διάρκεια ζωής σφράγισης, που χρησιμοποιείται ευρέως για την κατευθυντική μεταγωγή κυλίνδρων και τον κεντρικό πνευματικό έλεγχο σε όλες τις αυτοματοποιημένες γραμμές παραγωγής.

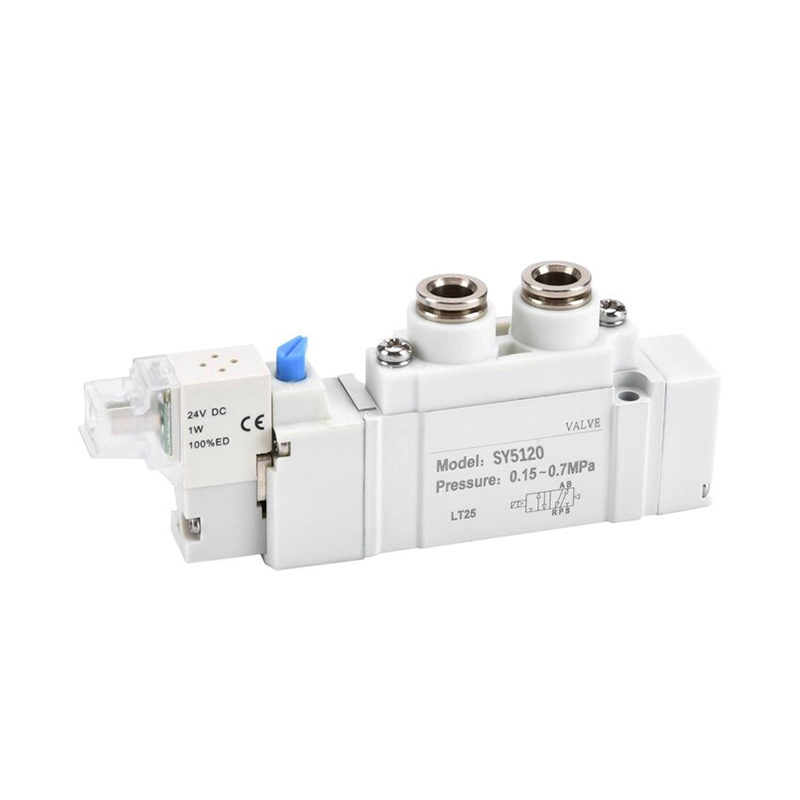

Η ηλεκτρομαγνητική βαλβίδα 5 θυρών που λειτουργεί με πιλότο της σειράς SOLH SY είναι πλήρως εναλλάξιμη με αντίστοιχες βαλβίδες SMC, συμπεριλαμβανομένων των μοντέλων SY3000 mini, SY5000 medium mainstream, SY7000 large και SY9000 εξαιρετικά μεγάλων. Παρέχει πλήρεις επιλογές κυκλώματος: 5/2 μονό/διπλό πηνίο και 5/3 τριών θέσεων με κεντρικό κλειστό, κεντρική εξάτμιση & λειτουργίες παροχής κεντρικής πίεσης. Τα τυπικά πηνία 0,35 W και τα προαιρετικά πηνία εξοικονόμησης ενέργειας εξαιρετικά χαμηλής ισχύος 0,1 W παράγουν λίγη θερμότητα για συνεχή ενεργοποίηση. Η εσωτερική πιλοτική έκδοση λειτουργεί 0,1~0,7 MPa, ενώ η εξωτερική πιλοτική παραλλαγή υποστηρίζει περιβάλλον κενού -100 kPa. Το καρούλι με σφραγισμένο διάκενο φτάνει έως και 200 ​​εκατομμύρια κύκλους μεταγωγής. Οι θύρες αέρα είναι διατεταγμένες στο πλάι, πάνω και κάτω για εύκαμπτη δρομολόγηση σωλήνων. Οι βαλβίδες υιοθετούν σχεδιασμό κουμπώματος βύσματος συμβατό με νησίδες πολλαπλής βαλβίδας SS5Y, επιτρέποντας τη συντήρηση μιας βαλβίδας χωρίς αποσυναρμολόγηση ολόκληρης της συστοιχίας, με βύσμα βύσματος IP65 και βαθμολογία βάσης πολλαπλής IP67. Οι βελτιστοποιημένοι εσωτερικοί δρομείς παρέχουν περίπου 80% υψηλότερη ροή από τις παλαιού τύπου βαλβίδες και το ενσωματωμένο πλέγμα φίλτρου πιλότου αποτρέπει το κολλημένο καρούλι από τη σκόνη. Χρησιμοποιείται ευρέως για την κατευθυντική μεταγωγή κυλίνδρων και τον κεντρικό πνευματικό έλεγχο σε εξοπλισμό ημιαγωγών, συγκόλλησης αυτοκινήτων, συσκευασίας και ιατρικού αυτοματισμού.

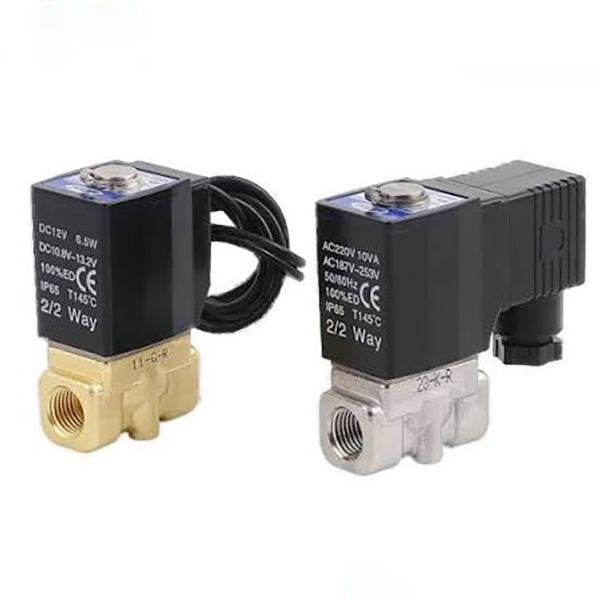

Οι ηλεκτρομαγνητικές βαλβίδες κανονικά κλειστών ρευστού 2/2 κατευθύνσεων της σειράς SOLH 2S περιλαμβάνουν δύο πλήρεις γραμμές: μοντέλα με μικρό στόμιο άμεσης δράσης 030/050 και παραλλαγές μεγάλης οπής 150~500 που λειτουργούν με πιλότο, για αυτόματο έλεγχο ενεργοποίησης-απενεργοποίησης καθαρού νερού, πεπιεσμένου αέρα, ψυκτικού υγρού κοπής, λαδιού λίπανσης και ασθενούς σωλήνες. Η έκδοση άμεσης δράσης επιτρέπει την εκκίνηση με μηδενική πίεση χωρίς ελάχιστο όριο διαφορικής πίεσης, διαθέτει συμπαγές μέγεθος, καθολικό προσανατολισμό τοποθέτησης και γρήγορη εναλλαγή χιλιοστών του δευτερολέπτου, ιδανική για εφαρμογές μικροροής χαμηλής πίεσης όπως ψύξη εργαλειομηχανών ενός σημείου, διακλαδώσεις μικρού αέρα/νερού 3C και μίνι εξοπλισμό καθαρισμού. Ο πιλοτικός τύπος απαιτεί ελάχιστη διαφορά πίεσης 0,05 MPa για πλήρες άνοιγμα, παρέχει εξαιρετικά μεγάλη ροή με πηνία χαμηλής θερμότητας χαμηλής ισχύος, κατάλληλο για κεφαλές αποστράγγισης αεροσυμπιεστών, κύριες γραμμές νερού ψεκασμού και αγωγούς επεξεργασίας νερού υψηλής ροής. Οι τυπικές σφραγίδες από καουτσούκ νιτριλίου NBR είναι εξοπλισμένες, με προαιρετικές σφραγίδες EPDM ανθεκτικές σε οξύ και ζεστό νερό για τρόφιμα. Διατίθενται πολλά διεθνή πρότυπα σπειρωμάτων (PT/G/NPT) και καθολικές τάσεις πηνίου (DC12/24V, AC24/110/220V), που υποστηρίζονται από βύσμα DIN και επιλογές καλωδίωσης καλωδίων. Τα ανθεκτικά στη θερμότητα πηνία επιτρέπουν μακροχρόνια συνεχή ενεργοποίηση. Οδηγός επιλογής: τύπος άμεσης δράσης για αγωγούς με στατική πίεση κάτω από 0,05 MPa και μικρή ροή διακλάδωσης. Έκδοση πιλότου για G1/2 και πάνω από τις κύριες κεφαλές με σταθερή υψηλή πίεση και μεγάλη ροή κυκλοφορίας. Η σφράγιση EPDM είναι υποχρεωτική για ζεστό νερό και υγρά υλικά ποιότητας τροφίμων.

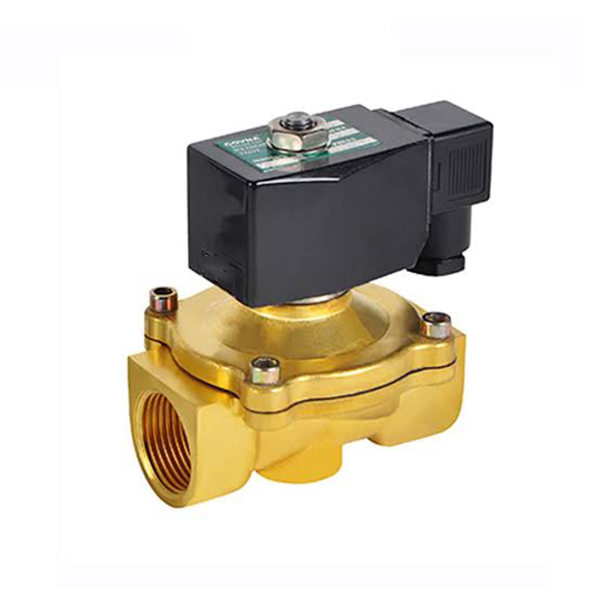

Η κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα ρευστού σειράς SOLH 2W 2/2 δρόμων με συμπαγές ορειχάλκινο σώμα περιλαμβάνει μοντέλα 030/050 με μικρό άνοιγμα και πιλοτικές παραλλαγές μεγάλης οπής 150~500, σχεδιασμένες για αυτόματο έλεγχο ενεργοποίησης-απενεργοποίησης καθαρού νερού, πεπιεσμένου αέρα, ψυκτικού υγρού κοπής και ασθενούς διαβροχής σωλήνων. Η έκδοση άμεσης δράσης πραγματοποιεί εκκίνηση μηδενικής διαφορικής πίεσης χωρίς ελάχιστο όριο πίεσης εργασίας, διαθέτει συμπαγές μέγεθος, καθολικό προσανατολισμό τοποθέτησης και διακόπτη υψηλής συχνότητας χιλιοστού του δευτερολέπτου, ιδανικό για κλάδους μικροροής χαμηλής πίεσης, βοηθητικά κυκλώματα νερού κενού και ψύξη ενός σημείου για μικρές εργαλειομηχανές. Ο πιλοτικός τύπος απαιτεί ελάχιστη διαφορική πίεση εκκίνησης 0,05 MPa, παρέχει εξαιρετικά μεγάλη ροή με πηνία χαμηλής ισχύος χαμηλής θερμοκρασίας, κατάλληλο για κύριες γραμμές αποστράγγισης αεροσυμπιεστών, κυκλώματα κύριας διάταξης ψεκασμού νερού γενικής συναρμολόγησης και αγωγούς κυκλοφορίας υψηλής ροής για συστήματα επεξεργασίας νερού. Οι τυπικές σφραγίδες από καουτσούκ νιτριλίου NBR είναι εξοπλισμένες, με προαιρετικές σφραγίδες EPDM ανθεκτικές στη θερμότητα και τα οξέα για τρόφιμα. Διατίθενται πολλαπλά διεθνή πρότυπα σπειρωμάτων (PT/G/NPT) και τάσεις πηνίου πλήρους εύρους (DC12/24V, AC24/110/220V), που υποστηρίζονται από υποδοχές βύσματος DIN για καλωδίωση ντουλαπιού και αδιάβροχα καλώδια IP65 για υγρό εξοπλισμό εξωτερικού χώρου. Τα ανθεκτικά στη θερμότητα πηνία επιτρέπουν 24ωρη συνεχή ενεργοποίηση χωρίς εξάντληση. Οδηγίες επιλογής: επιλέξτε τύπο άμεσης δράσης για αγωγούς με στατική πίεση κάτω από 0,05 MPa και μικρο ροή ενός σημείου. επιλέξτε παραλλαγή που λειτουργεί με πιλότο για G1/2 και πάνω από τις κύριες κεφαλές με σταθερή μεγάλη κυκλοφορία υψηλής πίεσης. Η σφράγιση EPDM είναι υποχρεωτική για ζεστό νερό, καθαρό νερό και υγρά υλικά ποιότητας τροφίμων.
