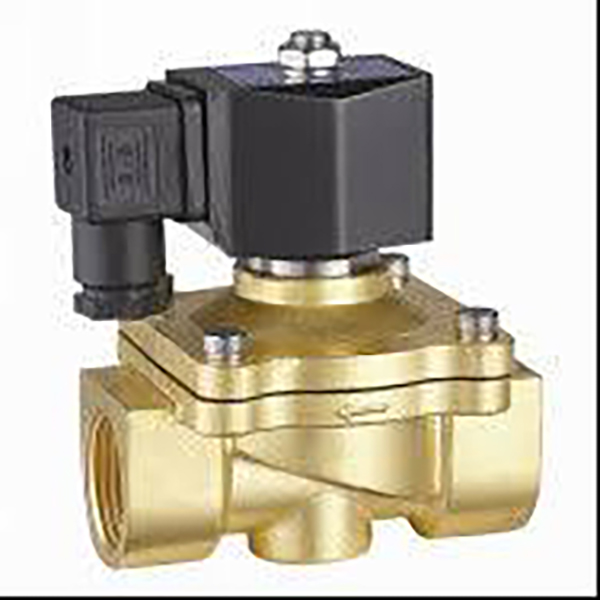

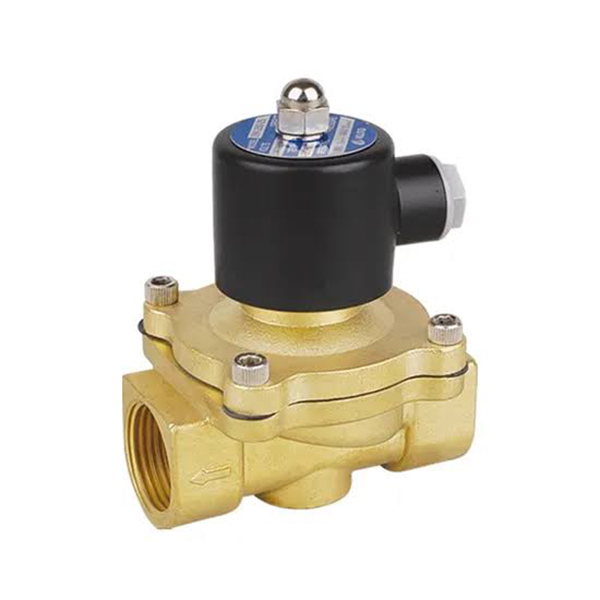

Ηλεκτρομαγνητική βαλβίδα ρευστού σειράς 2W 2/2 Way (Άμεσης Ενέργειας + Πιλοτικής λειτουργίας)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH 2W είναι γενική βιομηχανική ηλεκτρομαγνητική βαλβίδα διακοπής υγρού 2/2 κατευθύνσεων, κανονικά κλειστή, χωρισμένη σε δύο δομικές γραμμές: άμεσης δράσης 2W (μικρή σειρά 030/050) και 2W που λειτουργεί με πιλότο (σειρά μεγάλης οπής 150~500). Εκτελεί αυτόματο έλεγχο ενεργοποίησης/απενεργοποίησης για καθαρό νερό, πεπιεσμένο αέρα, λιπαντικό λάδι, ψυκτικό υγρό κοπής και ασθενώς διαβρωτικούς αγωγούς υγρών.

       * Σώμα βαλβίδας ορείχαλκου με αντιδιαβρωτική σφράγιση πολλαπλών στρώσεων. διπλές επιλογές άμεσου τύπου εκκίνησης μηδενικής πίεσης και πιλοτικού τύπου υψηλής ροής για επιλογή πλήρους εύρους

       * Τυποποιημένες προδιαγραφές διάστασης και νήματος, συμβατό με πολλαπλά νήματα PT/G/NPT για παγκόσμια εξαγωγή

       * Το πηνίο ανθεκτικό σε χαμηλή θερμοκρασία υποστηρίζει σταθερή μακροπρόθεσμη συνεχή ενεργοποίηση

     Συνδυάζεται ευρέως με εξοπλισμό επεξεργασίας νερού, κυκλώματα ψύξης εργαλειομηχανών, γραμμές καθαρισμού ψεκασμού, αγωγούς αεροσυμπιεστών και συστήματα αυτοματισμού υγρών πλήρους βιομηχανίας.

Δύο σειρές προϊόντων Πλήρης ταξινόμηση: NC άμεσης δράσης VS NC που λειτουργεί με πιλότο

  1. 2W άμεσης δράσης κανονικά κλειστό (Παράδειγμα μοντέλου: 2W-L030-08)

     --Εργασίας Principle:Το ηλεκτρομαγνητικό πηνίο οδηγεί απευθείας το στέλεχος του εσωτερικού οπλισμού στο άνοιγμα/κλείσιμο της κύριας έδρας της βαλβίδας, επιτρέποντας το πλήρες άνοιγμα υπό μηδενική μέση πίεση 0MPa.

        * Απενεργοποίηση: Το ελατήριο συμπιέζει τη στεγανοποιητική φλάντζα για να αποκόψει πλήρως το υγρό του αγωγού

        * Ενεργοποίηση: Η ηλεκτρομαγνητική δύναμη ανυψώνει το καρούλι για να πραγματοποιήσει αμφίδρομη κυκλοφορία υγρού

           Χωρίς βοηθητικό πιλοτικό θάλαμο, εξαιρετικά απλή δομή με γρήγορη ταχύτητα απόκρισης χιλιοστού του δευτερολέπτου.

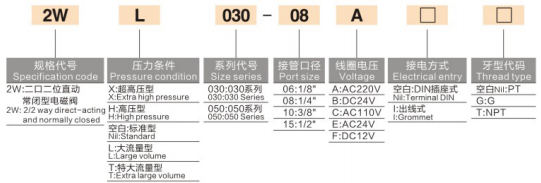

    -- Πλήρης κανόνας κωδικοποίησης μοντέλου

     2W - Επίθημα πίεσης/ροής - Σειρά μεγέθους - Σπείρωμα θύρας - Τάση πηνίου - Τύπος καλωδίωσης - Πρότυπο σπειρώματος

        * 2W: Ηλεκτρομαγνητική βαλβίδα άμεσης δράσης 2/2 κατευθύνσεων κανονικά κλειστή

        *  Επίθημα πίεσης & ροής: Blank=Standard / L=Large Flow / T=Extra Large Flow / H=High Pressure / X=Extra High Pressure

        *  Σειρά μεγεθών: 030 (μινιατούρα), 050 (μεσαίο μικρό)

        *  Κωδικός θύρας: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Κωδικός τάσης: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Λειτουργία καλωδίωσης: Blank=υποδοχή DIN (τυπική για ντουλάπι ελέγχου), I=αδιάβροχο σύρμα (εξοπλισμός υγρασίας εξωτερικού χώρου)

        *  Τυπικό νήμα: Blank=PT Βρετανικό κωνικό νήμα, G=G παράλληλο νήμα, T=NPT αμερικανικό νήμα

   --  Βασικά πλεονεκτήματα

       *  Εκκίνηση μηδενικής διαφορικής πίεσης, χωρίς ελάχιστο όριο πίεσης λειτουργίας, σταθερό άνοιγμα υπό κενό, κυκλώματα μικροπίεσης και μικροροής νερού

        *  Υπερσυμπαγές σώμα, αυθαίρετη γωνία τοποθέτησης για περιορισμένη διάταξη ντουλαπιού εξοπλισμού

        *  Γρήγορη απόκριση ενεργοποίησης-απενεργοποίησης χιλιοστού του δευτερολέπτου, κατάλληλη για διαλείποντες κύκλους εκκίνησης-διακοπής υψηλής συχνότητας

        *  Μικρό σώμα βαλβίδας με χαμηλό αναλώσιμο κόστος, οικονομική πρώτη επιλογή για έλεγχο διακλάδωσης ενός σημείου

     --  Σενάρια εφαρμογής

      Έγχυση λαδιού ψύξης ενός σημείου για μικρές εργαλειομηχανές CNC, μηχανές καθαρισμού μίνι ψεκασμού, έλεγχος μικρού αέρα/νερού για εξοπλισμό αυτοματισμού 3C, διακόπτες μικρών διακλαδώσεων αεροσυμπιεστών, έλεγχος ενεργοποίησης/απενεργοποίησης μικρορευστού εργαστηρίου.

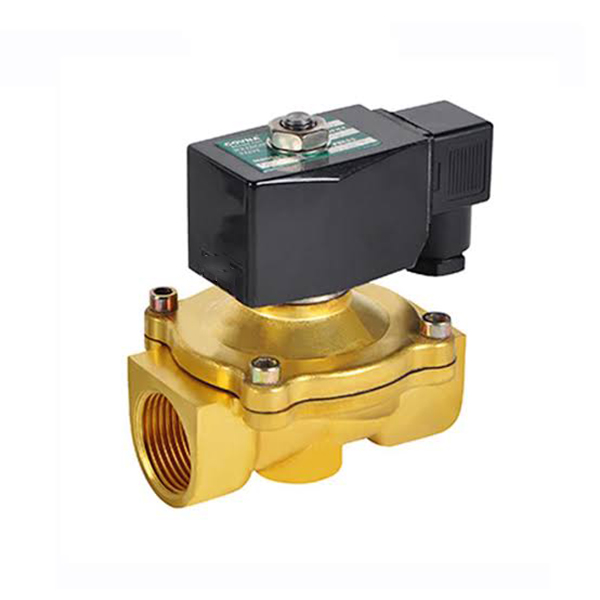

  2. Κανονικά κλειστό με πιλοτική λειτουργία 2W (Παράδειγμα μοντέλου: 2W250-25)

     -- Αρχή εργασίας:Ενσωματωμένο στόμιο εξαέρωσης πιλότου, που βασίζεται στη μέση πίεση του αγωγού για την ανύψωση του κύριου πηνίου μεγάλης οπής. Το πηνίο ελέγχει μόνο τη μικροσκοπική οπή πιλότου με χαμηλή κατανάλωση ενέργειας και χαμηλή παραγωγή θερμότητας. Ελάχιστη διαφορική πίεση εκκίνησης 0,05 MPa, η βαλβίδα δεν μπορεί να ανοίξει πλήρως χωρίς μέση πίεση.

        * Απενεργοποίηση: Η οπή πιλότου είναι σφραγισμένη, η πίεση της εσωτερικής κοιλότητας συμπιέζει τη σφράγιση για να κλείσει ο αγωγός

        * Ενεργοποίηση: Η πίεση του θαλάμου πιλότου εξαερίζεται, οι υποδοχές μέσης πίεσης ανοίγουν την κύρια βαλβίδα για ροή υγρού μεγάλου όγκου, μέγιστο στόμιο έως Φ50 (G2 ίντσες)

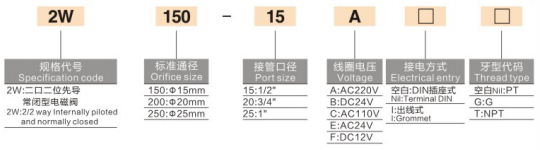

    --Πλήρης κανόνας κωδικοποίησης μοντέλου

        2W - Μέγεθος στομίου - Σπείρωμα θύρας - Τάση πηνίου - Τύπος καλωδίωσης - Πρότυπο σπειρώματος

        *  2W: Ηλεκτρομαγνητική βαλβίδα 2/2 κατευθύνσεων κανονικά κλειστή με πιλότο

        *  Τυπικό μέγεθος στομίου: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Κωδικός θύρας: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Κωδικοί τάσης, καλωδίωσης και σπειρώματος πλήρως εναλλάξιμοι με σειρές άμεσης δράσης, συμβατά ανταλλακτικά πηνίου

  3. Βασικά πλεονεκτήματα

     -- Εξαιρετικά μεγάλη ευθεία οπή για υψηλή μέση ροή, εξαιρετικά χαμηλή απώλεια πίεσης αγωγού, ιδανική για κεντρική παροχή νερού/αέρα σε ολόκληρη τη γραμμή

     -- Πηνίο χαμηλής ισχύος κινεί σώμα βαλβίδας μεγάλης οπής, χαμηλή άνοδος θερμοκρασίας υπό συνεχή λειτουργία 24 ωρών, απόδοση κατά των εγκαυμάτων

     -- Ευρύ κανάλι ροής που δεν φράσσεται εύκολα, υποστηρίζει την κυκλοφορία βιομηχανικού νερού ψύξης με μικροσκοπικές αιωρούμενες ακαθαρσίες

     -- Η απλή πιλοτική βαλβίδα μπορεί να αντικαταστήσει πολλές μικρές άμεσες βαλβίδες, να απλοποιήσει τη διάταξη του κύριου αγωγού και να μειώσει το κόστος προμήθειας

  4.Σενάρια εφαρμογής

     Έλεγχος κύριου κυκλώματος νερού για εξοπλισμό καθαρισμού ψεκασμού μεγάλης γραμμής συναρμολόγησης, πλήρης αποστράγγιση μηχανήματος αεροσυμπιεστή & κλείσιμο του κύριου αγωγού αέρα, σωλήνες κεφαλής μεγάλης ροής συστήματος ψύξης κυκλοφορίας, εξοπλισμός επεξεργασίας νερού, γενικός κύριος διακόπτης υγρών για συσκευασία τροφίμων και χημικό εξοπλισμό.

Universal Shared Core Features (Direct + Pilot Operating)

  1.Ομοιόμορφη κανονικά κλειστή λειτουργία NC (Εργοστασιακή προεπιλογή)

     Αυτόματη απενεργοποίηση κατά τη διακοπή ρεύματος, αποτρέπει αποτελεσματικά την υπερχείλιση, τη διαρροή νερού/αέρα κατά την απενεργοποίηση του εξοπλισμού για μεγαλύτερη προστασία της ασφάλειας του συστήματος.

  2. Διπλό προαιρετικά υλικά σφράγισης

     -- Τυποποιημένο καουτσούκ νιτριλίου NBR: Universal για καθαρό νερό, πεπιεσμένο αέρα και λιπαντικό λάδι γενικές συνθήκες εργασίας

     -- Προαιρετικό προπυλένιο αιθυλενίου EPDM: Ανθεκτικό στη θερμότητα, ανθεκτικό σε αδύναμα οξέα και αλκάλια, αφιερωμένο για ζεστό νερό, καθαρό υγρό ποιότητας τροφίμων και εξοπλισμό τουρσί

  3. Συμβατά πηνία πολλαπλών προδιαγραφών

     Πλήρης κάλυψη τάσης AC & DC, μονωμένο πηνίο χαμηλής ισχύος που υποστηρίζει μακροχρόνια συνεχή ενεργοποίηση. διπλά σχέδια καλωδίωσης (πρίζα DIN / αδιάβροχο σύρμα) προσαρμόσιμα σε καλωδιώσεις εσωτερικού ντουλαπιού και εξωτερικού εξοπλισμού.

  4.Multi International Export Thread Standards

     Τρεις επιλογές νημάτων: PT British taper, G parallel BSPP, NPT American νήμα, ταιριαστός εγχώριος εξοπλισμός αυτοματισμού και απαιτήσεις για εξαγωγές γραμμής παραγωγής στο εξωτερικό.

  5. Γενική τοποθέτηση χωρίς βαρύτητα

     Το σώμα της βαλβίδας μπορεί να εγκατασταθεί κάθετα, οριζόντια ή ανεστραμμένα χωρίς να επηρεάζεται η απόδοση ανοίγματος/κλεισίματος, ιδανικό για συμπαγή διάταξη ντουλαπιού.

  6. Προσαρμογή πλήρους βαθμού πίεσης

     Η σειρά Direct υποστηρίζει προσαρμοσμένες εκδόσεις τυπικών / υψηλής πίεσης / εξαιρετικά υψηλής πίεσης / μεγάλης ροής. Η πιλοτική σειρά προσαρμόζεται εγγενώς στο συμβατικό εύρος πίεσης βιομηχανικού υγρού 0,05~1,0MPa.

Ενιαίος Πίνακας Γενικών Τεχνικών Προδιαγραφών

Πίνακας σύγκρισης πλήρους επιλογής Direct VS Pilot Operated Full

Τμηματοποιημένα τυπικά σενάρια εφαρμογής

  1. Εφαρμόσιμα πεδία NC άμεσης δράσης 2W

     -- Έγχυση λαδιού ψύξης ενός σημείου & micro spray για μικρές εργαλειομηχανές CNC, απλός έλεγχος μικρορευστού σταθμού

     -- Βοηθητική παροχή νερού κενού & μικρή πνευματική διακλάδωση on/off για εξοπλισμό αυτοματισμού 3C

     -- Μικρός εξοπλισμός καθαρισμού υπερήχων, βρόχοι εργαστηριακού ελέγχου μικρορευστών

     -- Διακλάδωση συντήρησης εξοπλισμού, διακόπτης νερού/αερίου ενός σημείου για μικρά φωτιστικά

  2. Εφαρμόσιμα πεδία NC 2W με πιλότο

     -- Πλήρης αποστράγγιση μηχανής αεροσυμπιεστή, βαλβίδα αποκοπής κύριας αγωγού αέρα συνεργείου

     -- Κύριος έλεγχος κυκλώματος νερού για εξοπλισμό καθαρισμού ψεκασμού μεγάλης γραμμής συναρμολόγησης

     -- Σύστημα κυκλοφορίας επεξεργασίας νερού, σωλήνες κεφαλής βιομηχανικής ψύξης μεγάλης ροής

     -- Κύριος διακόπτης υγρού μεγάλης οπής για συσκευασία τροφίμων και πλήρη χημικό εξοπλισμό

Βασικοί κανόνες κρίσης επιλογής

     -- Πίεση νερού/αέρα αγωγού κάτω από 0,05 MPa, διακοπτόμενο μικρομέσο, ​​κύκλωμα κενού → Πρέπει να επιλέξετε τύπο άμεσης δράσης 2W

     -- Μέγεθος σωλήνα ≥G1/2, μετάδοση υψηλής ροής κύριου σωλήνα ολόκληρης γραμμής, αγωγός μακροπρόθεσμης σταθερής πίεσης → Επιλέξτε τύπο 2W που λειτουργεί με πιλότο

     -- Ζεστό νερό, καθαρό νερό, συνθήκες εργασίας υγρού ασθενούς οξέος: Καθορίστε τη σφράγιση EPDM για τρόφιμα κατά την υποβολή παραγγελιών

     -- Κεντρική καλωδίωση στο εσωτερικό του πίνακα ελέγχου του μηχανήματος: Δώστε προτεραιότητα στον τύπο καλωδίωσης υποδοχής DIN. ψεκασμός εξωτερικού χώρου & υγρός εξοπλισμός επιλέξτε Ι αδιάβροχο σύρμα τύπου μολύβδου

     -- Το κύκλωμα νερού υψηλής πίεσης και οι σταθμοί υψηλής ροής μπορούν να επιλέξουν προσαρμοσμένα σώματα βαλβίδων με επίθημα H/L/T

Αντιστοιχισμένες ολοκληρωμένες λύσεις πνευματικών & υγρών κυκλωμάτων

  1. Μικρό κύκλωμα διακλάδωσης ψύξης

     Μονάδα σέρβις αέρα AFC → Ηλεκτρομαγνητική βαλβίδα σειράς 3V 3/2 → πλαστικός σωλήνας PU → Βαλβίδα άμεσης δράσης 2W (έλεγχος ενεργοποίησης/απενεργοποίησης κυκλώματος νερού ψύξης)

  2. Πλήρες κύκλωμα κύριας κεφαλής νερού μηχανής

     Κύριος σωλήνας δεξαμενής νερού / αεροσυμπιεστής → πιλοτική βαλβίδα μεγάλης οπής 2 W → παράδοση διακλάδωσης σε κάθε αγωγό ψεκασμού σταθμού

  3. Κύκλωμα εργαστηρίου υγρού με αντιεκρηκτική προστασία

     Αντιεκρηκτική μονάδα επεξεργασίας πηγής αέρα → πιλοτική βαλβίδα 2W με προσαρμοσμένο αντιεκρηκτικό πηνίο, σε συνδυασμό με αντιεκρηκτικές σωληνώσεις αυτόματου ελέγχου

Περίληψη μίας πρότασης

     Η κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα υγρού 2/2 κατευθύνσεων ορειχάλκινη σειρά SOLH 2W παρέχει εκκίνηση μηδενικής πίεσης μικρή παραλλαγή άμεσης δράσης και χαμηλής ισχύος παραλλαγή μεγάλης ροής που λειτουργεί με πιλότο, με προαιρετική σφράγιση ποιότητας τροφίμων NBR/EPDM, συμβατότητα πολλαπλών σπειρωμάτων και πολλαπλών τάσεων, ευρέως χρησιμοποιούμενη για αυτόματο έλεγχο ακτίνων λαδιού, εξοπλισμός αυτοματισμού υγρών επεξεργασίας νερού και συσκευασίας τροφίμων.
