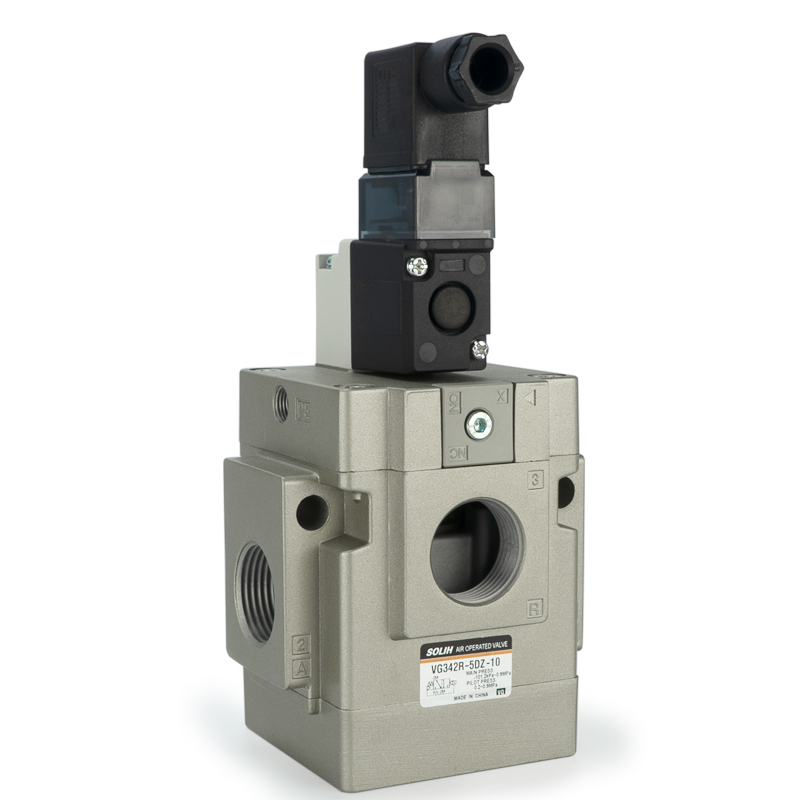

Ηλεκτρομαγνητική βαλβίδα 3-Way Pilot Series VG342 | Βαλβίδα κενού & πεπιεσμένου αέρα υψηλής ροής

Μάρκα: SOLH by Richge Technology | Ηλεκτρομαγνητική βαλβίδα πεπιεσμένου αέρα 3 θυρών υψηλής ροής χαμηλής ισχύος

1. Επισκόπηση προϊόντος

     Η σειρά SOLH VG342 είναι αηλεκτρομαγνητική βαλβίδα υψηλής ροής 3 κατευθύνσεων που λειτουργεί με πιλότο τύπου poppet, επαγγελματικά σχεδιασμένο για έλεγχο αέρα, κενού και υγρού χαμηλής πίεσης σε τυπικά πνευματικά συστήματα. Διαθέτοντας σφράγιση ελαστομερούς, λειτουργία χωρίς λίπανση, εξαιρετικά χαμηλή κατανάλωση ενέργειας και ευρεία προσαρμοστικότητα πίεσης, υποστηρίζει ευέλικτη εναλλαγή μεταξύ κανονικά κλειστών (NC), κανονικά ανοιχτών (NO) και εξωτερικών πιλοτικών λειτουργιών μέσω απλής αντικατάστασης καλύμματος. Με μεγάλη χωρητικότητα ροής, γρήγορη απόκριση και απόδοση κύκλου υψηλής συχνότητας, χρησιμεύει ως γενική και αποτελεσματική βαλβίδα ελέγχου πυρήνα για συστήματα κενού, πνευματικούς ενεργοποιητές μεγάλης οπής και πνευματικό εξοπλισμό πολλαπλών κυκλωμάτων.

2. Βασικά Χαρακτηριστικά Προϊόντος

     • Επαγγελματική Δομή Poppet & Αξιόπιστη Σφράγιση: Υιοθετεί σχεδίαση με πιλότο 3 θυρών με δομή σφράγισης ελαστομερούς υψηλής ελαστικότητας, που εξασφαλίζει μηδενική διαρροή, στενή αποκοπή και σταθερή μακροχρόνια κυκλική λειτουργία.

     • Ευρεία προσαρμοστικότητα μέσης & πίεσης: Κατάλληλο για περιβάλλοντα πεπιεσμένου αέρα και κενού. Η εσωτερική πιλοτική λειτουργία υποστηρίζει 0,2~0,9 MPa, ενώ η εξωτερική πιλοτική λειτουργία καλύπτειπλήρες κενό -101,2 kPa έως 0,9 MPaπροσαρμόζεται σε διάφορες συνθήκες εργασίας χαμηλής πίεσης και κενού.

     • Χωρίς λίπανση & χαμηλή συντήρηση: Ο βελτιστοποιημένος εσωτερικός δομικός σχεδιασμός εξαλείφει την ανάγκη για λίπανση λαδιού, μειώνοντας το καθημερινό κόστος συντήρησης και αποφεύγοντας τη μεσαία ρύπανση, κατάλληλο για καθαρά βιομηχανικά σενάρια.

     • Διπλή Λειτουργία Κατανάλωσης Ενέργειας & Εξοικονόμηση Ενέργειας: Η τυπική ισχύς συνεχούς ρεύματος είναι μόνο 4W. πετυχαίνουν τύπους χαμηλής κατανάλωσης και μακροπρόθεσμης ενέργειας1,8W εξαιρετικά χαμηλή κατανάλωση ενέργειας, μειώνοντας αποτελεσματικά την κατανάλωση ενέργειας του εξοπλισμού που λειτουργεί.

     • Ανώτερη απόδοση μεγάλης ροής: Η μέγιστη αποτελεσματική ροή Η τιμή C φτάνει τα 38 dm³/(s·bar) και η τιμή Cv έως 9,8. Υποστηρίζει προδιαγραφές πολλαπλών διαμετρημάτων με αποτελεσματική περιοχή τομής έως 210 mm², ικανοποιώντας τις απαιτήσεις γρήγορου αερισμού υψηλής ροής μεγάλων πνευματικών εξαρτημάτων.

     • Ευέλικτη Λειτουργική Εναλλαγή: Η λειτουργία βαλβίδας μπορεί να μετατραπεί ελεύθερα σε λειτουργίες NC (κανονικά κλειστή), NO (κανονικά ανοιχτή) και εξωτερική πιλοτική λειτουργία μόνο με την αντικατάσταση του άνω καλύμματος, την πραγματοποίηση πολλαπλών χρήσεων μιας βαλβίδας και τη μείωση του κόστους απογραφής του μοντέλου.

     • Πολυλειτουργική εφαρμογή: Μπορεί να χρησιμοποιηθεί ως συμβατική βαλβίδα ελέγχου on-off, καθώς και ως βαλβίδα επιλογής και βαλβίδα διανομής υπό διαμόρφωση εξωτερικού πιλότου, με εξαιρετικά υψηλή συμβατότητα σκηνής.

3. Πλήρεις Τεχνικές Προδιαγραφές

4. Ηλεκτρικές προδιαγραφές

 4.1 Ονομαστική τάση

     • Εναλλασσόμενη τάση: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Τάση DC: 12V, 24V

  4.2 Κατανάλωση ρεύματος

     • Τυπικό DC: 4W

     • Χαμηλή ισχύς (Τύπος Υ): 1,8W

     • Μακροπρόθεσμη ενεργοποίηση (Τύπος Ε): 1,8W

     • AC: Inrush 12,7VA / Holding 7,6VA

  4.3 Μέθοδος καλωδίωσης

     • Τύπος G: Καλωδίωση απευθείας εξόδου

     • Τύπος D: Τύπος υποδοχής DIN (προαιρετικό με ενδεικτική λυχνία / προστασία από υπέρταση)

5. Κανόνες & Ερμηνεία Κωδικοποίησης Μοντέλων

  Παράδειγμα τυπικού μοντέλου: VG342-04G-1A

     • VG342: Κωδικός σειράς για ηλεκτρομαγνητική βαλβίδα υψηλής ροής 3 κατευθύνσεων που λειτουργεί με πιλότο

     • Κωδικός μεγέθους λιμένα: 04=1/2", 06=3/4", 10=1"

     • Τύπος καλωδίωσης: G=Άμεση πρίζα, υποδοχή D=DIN

     • Κωδικός τάσης: 1=AC100V, 4=AC220V, 6=DC24V

     • Λειτουργία κυκλώματος: A=Κανονικά κλειστό (NC), B=Κανονικά ανοιχτό (NO), R=Εξωτερικός πιλότος

6. Τυπικά σενάρια εφαρμογής

     • Έλεγχος συστήματος κενού: Ιδανικό για βεντούζες κενού, γεννήτριες κενού και αυτοματοποιημένα κυκλώματα συγκράτησης και απελευθέρωσης κενού.

     • Πνευματικοί ενεργοποιητές μεγάλης ροής: Συνδυάζεται με κυλίνδρους μεγάλης οπής και πνευματικές λαβές για γρήγορη και ισχυρή πνευματική δράση.

     • Κυκλώματα ρευστού χαμηλής & μικροπίεσης: Σταθερός έλεγχος για πνευματικά συστήματα μεταφοράς ρευστού χαμηλής πίεσης και μικροπίεσης.

     • Σύστημα βαλβίδας πολλαπλής: Χρησιμοποιείται ως κύρια βαλβίδα ελέγχου και βαλβίδα επιλογής/διανομής για ενσωματωμένα πνευματικά συστήματα πολλαπλών κυκλωμάτων.

     • Εξοπλισμός εξοικονόμησης ενέργειας υψηλής συχνότητας: Κατάλληλο για αυτοματοποιημένο εξοπλισμό που απαιτεί συχνή ενεργοποίηση-απενεργοποίηση και μακροχρόνια λειτουργία εξοικονόμησης ενέργειας.

Περίληψη μίας πρότασης

     Η ηλεκτρομαγνητική βαλβίδα 3 κατευθύνσεων της σειράς SOLH VG342 που λειτουργεί με πιλότο ενσωματώνειμεγάλη ροή, συμβατότητα κενού, χαμηλή κατανάλωση ενέργειας και λειτουργίες πολλαπλής λειτουργίας, είναι μια υψηλής απόδοσης, εξοικονόμησης ενέργειας και ευέλικτη βαλβίδα ελέγχου πυρήνα για συστήματα κενού, πνευματικά κυκλώματα μεγάλης ροής και αυτοματοποιημένο εξοπλισμό υψηλής συχνότητας.
