VM1 (VM100) Series Mini 2/3 Port Mechanical Poppet Valve

Μάρκα: SOLH by Richge Technology

 Τοποθέτηση προϊόντος

     Η σειρά VM1 (VM100) είναι μια μινιατούρα μηχανική βαλβίδα 2/3 θυρών πλήρως εναλλάξιμη με τα αυθεντικά μοντέλα της SMC. Υιοθετεί την αξιόπιστη δομή σφράγισης με πολύ συμπαγές, ελαφρύ περίγραμμα, μεγάλο εύρος πίεσης λειτουργίας που καλύπτει το κενό και τη θετική πίεση και άφθονες εναλλάξιμες κεφαλές ενεργοποιητή. Χρησιμοποιείται ευρέως για ανίχνευση θέσης εξοπλισμού, ανίχνευση ορίου διαδρομής, χειροκίνητη λειτουργία τζόγκινγκ και εναλλαγή μικρού κυκλώματος αέρα σε συμπαγή αυτοματοποιημένα μηχανήματα.

Βασικές τεχνικές προδιαγραφές (Σειρά VM100 / VM1)

  1 Βασικές Παράμετροι

     -- Τύποι κυκλωμάτων: 2 θυρών (NC / NO), 3 θυρών (N.C. / N.O.)

     -- Δομή: Άμεσης δράσης τύπος παπετού με στεγανή απόδοση σφράγισης

     -- Εφαρμόσιμο υγρό: Πεπιεσμένος αέρας, αδρανές αέριο

     -- Εύρος πίεσης λειτουργίας: -100kPa ~ 1,0MPa (συμβατό με κενό)

     -- Θερμοκρασία περιβάλλοντος και μεσαία: -5 ~ +60℃ (χωρίς εσωτερικό γλάσο)

     -- Μεγέθη νημάτων θυρών: M5, Rc1/8 (NPT1/8 & G1/8 προαιρετικά)

     -- Χωρητικότητα ροής: Cv=0,11, αποτελεσματική περιοχή τομής 2,5 mm²

     -- Καθαρό βάρος: Έκδοση πλευρικής θύρας 60 g, έκδοση κάτω θύρας 67 g (πολύ ελαφρύ)

     -- Επιλογές διάταξης σωληνώσεων: Πλαϊνή θύρα, κάτω θύρα

     -- Απαίτηση λίπανσης: Λειτουργία χωρίς λίπανση

  2. Συνολικές Διαστάσεις

     -- Μοντέλο πλευρικής θύρας: 11 × 36 × 16 mm

     -- Μοντέλο κάτω θύρας: 11 × 28 × 25 mm

 Ορισμός κυκλώματος και λογική εργασίας (3 θυρών / 2 θυρών)

   1. Τύπος 3 θυρών (VM13x, πιο δημοφιλής)· Θύρα 1(P): Είσοδος παροχής αέρα

     -- Θύρα 2(A): Έλεγχος εξόδου

     -- Θύρα 3(R): Θύρα εξάτμισης

     -- Κανονικά κλειστό NC: Μη ενεργοποιημένο → Το P αποκόπτεται από το A, το A συνδέεται στο R

     -- Κανονικά ανοιχτό NO: Μη ενεργοποιημένο → P συνδεδεμένο στο A, A αποκομμένο από το R

   2. Τύπος 2 θυρών (VM12x)

     -- Θύρα 1(P): Είσοδος υγρού

     -- Θύρα 2(A): Έξοδος ελέγχου

     -- Κανονικά κλειστή λογική: Η δίοδος αέρα ανοίγει όταν πιέζεται, διακόπτεται μετά την απελευθέρωση

Πλήρης γκάμα εναλλάξιμων κεφαλών ενεργοποιητή

 1. Βασικός τύπος ευθύγραμμου εμβόλου

     -- VM130 / VM120: Τυπικό έμβολο διαδρομής 4,8 mm

     -- VM130U / VM120U: Έμβολο μικρής διαδρομής 2,5 mm

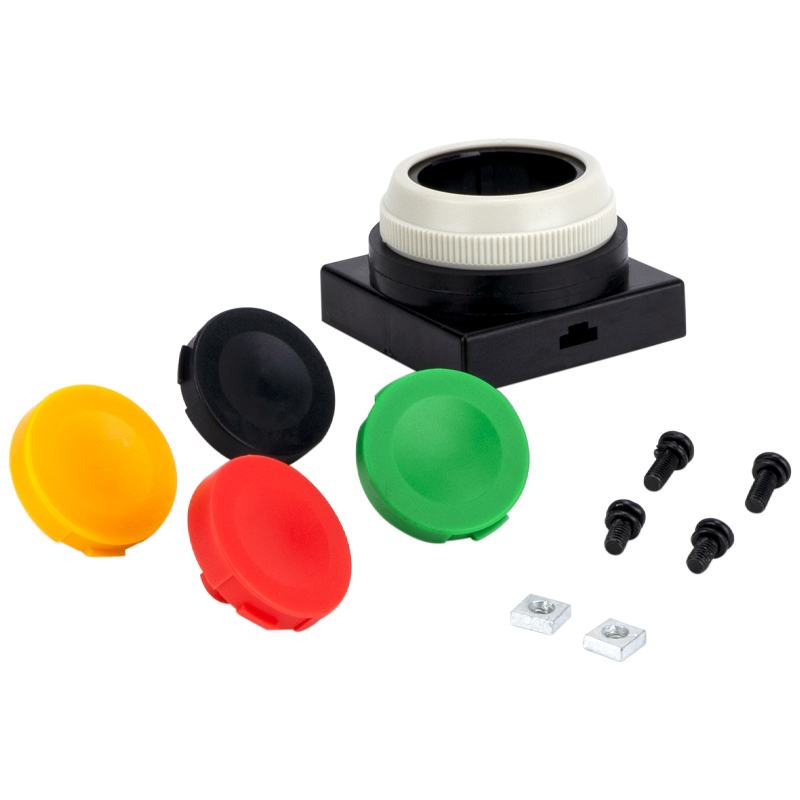

 2. Τύπος κουμπιού (Χειροκίνητη λειτουργία Jog)

     -- VM132 / VM122: Επίπεδο τυπικό κουμπί

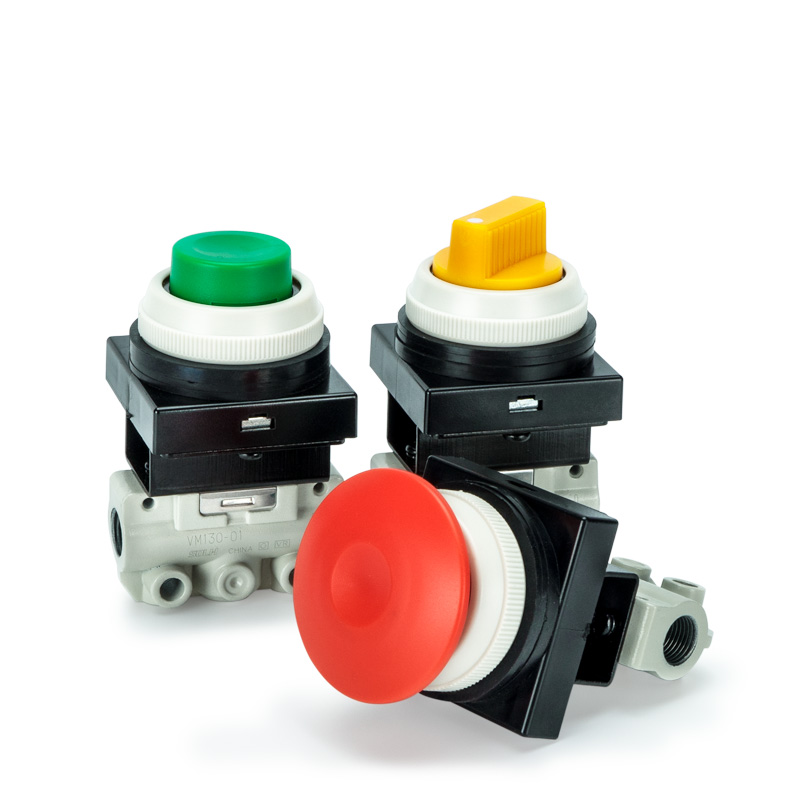

     -- VM132Y / VM122Y: Κίτρινη κεφαλή μανιταριού για διακοπή έκτακτης ανάγκης και υψηλή ορατότητα

     -- VM132G / VM122G: Πράσινο ενδεικτικό κουμπί

  3. Τύπος μοχλού κυλίνδρου (Ανίχνευση διαδρομής και ορίου)

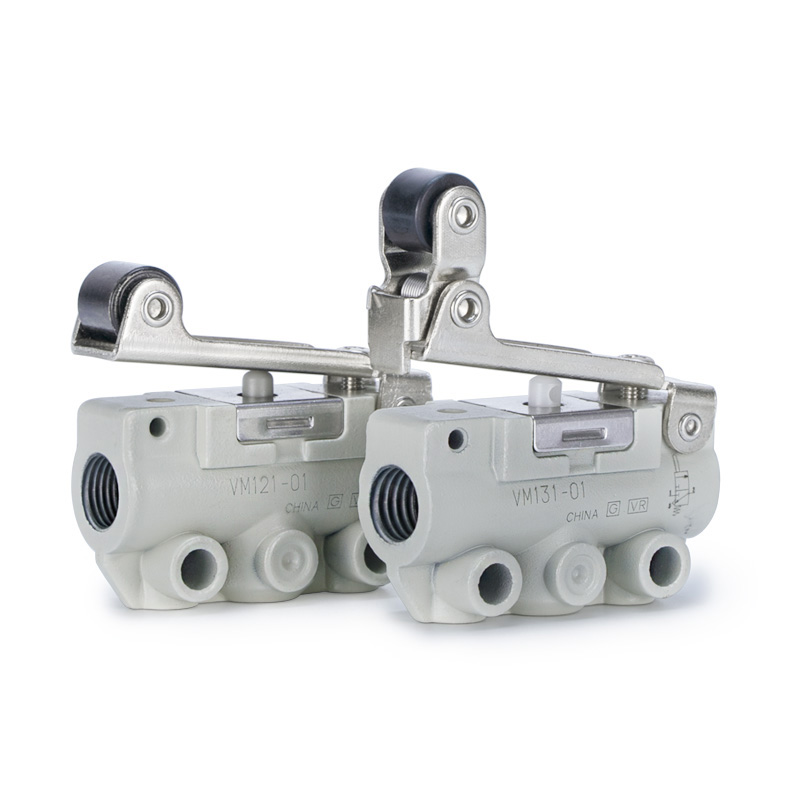

     -- VM131 / VM121: Τυπικός μοχλός ευθύγραμμου κυλίνδρου

     -- VM131U / VM121U: Μοχλός κυλίνδρου μικρής διαδρομής

     -- VM133 / VM123: Μοχλός κυλίνδρου κατά της επαναφοράς μονής κατεύθυνσης

  4. Προαιρετικοί επιπλέον ενεργοποιητές

     Μοχλός μεντεσέ, μοχλός εναλλαγής, περιστροφικό πόμολο που κλειδώνει και πιο προσαρμοσμένες κεφαλές σκανδάλης

 Επεξήγηση κωδικού μοντέλου

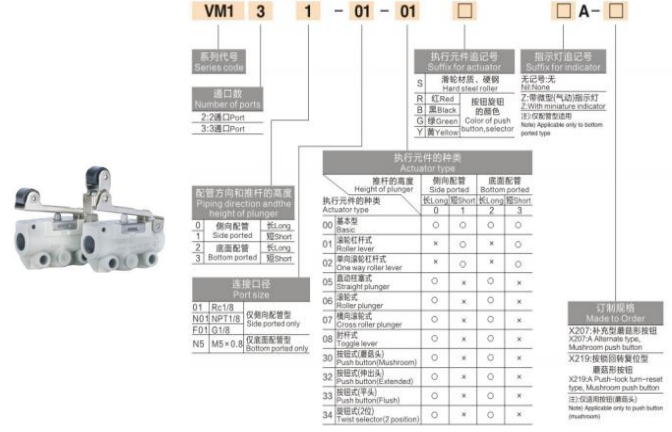

  1.  (Παράδειγμα: VM131-01-01A)

     -- VM131: Κύκλωμα 3 θυρών + ενεργοποιητής μοχλού κυλίνδρων

     -- 01: Κωδικός νήματος θύρας (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Διάταξη πλευρικής θύρας (02 = διάταξη κάτω θύρας)

     -- Κωδικός επιθήματος: A=standard; Υ=κίτρινο μανιτάρι; G=πράσινο κουμπί. U=κοντό εγκεφαλικό

  2. Κοινά τυποποιημένα μοντέλα

     -- VM131-01-01A: Μοχλός κυλίνδρου 3 θυρών, Rc1/8, πλαϊνή θύρα (πιο ευρέως χρησιμοποιούμενη)

     -- VM132-M5-00A: Επίπεδο κουμπί 3 θυρών, σπείρωμα M5, κάτω θύρα

     -- VM130U-01-N01Y: κοντό έμβολο 3 θυρών, NPT1/8, κεφαλή έκτακτης ανάγκης κίτρινου μανιταριού

Βασικά Πλεονεκτήματα Προϊόντος

     -- Εξαιρετικά μικρό και εξαιρετικά ελαφρύ: Μόνο 60 γραμμάρια με στενό πλάτος 11 mm, ιδανικό για εσωτερική ενσωμάτωση μηχανήματος και εγκατάσταση πυκνής στοίβαξης πάνελ

     -- Ευρύ φάσμα γενικής πίεσης: Συμβατό με πλήρες κενό έως 1,0 MPa θετική πίεση για έλεγχο κυκλώματος πολλαπλών χρήσεων

     -- Ανθεκτική δομή σφράγισης στεγανοποίησης: Εξαιρετική αεροστεγανότητα, μεγάλη διάρκεια ζωής και ισχυρή αντοχή στη μόλυνση από σκόνη

     -- Εύκαμπτες σωληνώσεις και τοποθέτηση: Επιλογές πλευρικής / κάτω θύρας, πλευρική τοποθέτηση, κάτω τοποθέτηση, προαιρετική βάση βραχίονα (VM1-B)

     -- Σχεδιασμός χωρίς λίπανση: Χαμηλό κόστος συντήρησης και λειτουργία βρόχου καθαρού αέρα

     -- Πλήρες χαρτοφυλάκιο ενεργοποιητών: Ταιριάζει με χειροκίνητο τρέξιμο, όριο διαδρομής, διακοπή έκτακτης ανάγκης ασφαλείας και όλα τα σενάρια λειτουργίας μηχανικής σκανδάλης

Τυπικά σενάρια εφαρμογής

     -- Διακόπτες ορίου διαδρομής μηχανής: Ανίχνευση ανάδρασης θέσης πλήρους διαδρομής κυλίνδρου

     -- Χειροκίνητο τρέξιμο και θέση σε λειτουργία εξοπλισμού: Χειροκίνητα δοκιμαστικά κυκλώματα αέρα με κουμπιά πάνελ

     -- Κλείδωμα ασφαλείας & βρόχοι διακοπής έκτακτης ανάγκης: Κίτρινος ενεργοποιητής κεφαλής μανιταριού για ασφάλεια του μηχανήματος

     -- Mini jigs & εξαρτήματα σύσφιξης: Πνευματικός διακόπτης σφιγκτήρα / ξεσφιγκτήρα

     -- Κυκλώματα ελέγχου κενού: Σταθερή μεταγωγή υπό συνθήκες κενού -100 kPa

     -- Γενικός εξοπλισμός αυτοματισμού: Μηχανική σκανδάλη σήματος αέρα & κυκλώματα ανάδρασης θέσης

Περίληψη μίας πρότασης

     Η μινιατούρα μηχανική βαλβίδα βαλβίδας SOLH VM1 διαθέτει εξαιρετικά ελαφρύ συμπαγές σώμα 60 g, αξιόπιστη στεγανοποίηση poppet, εύρος λειτουργίας πλήρους κενού ~ 1,0 MPa, διάταξη διπλής πλευρικής/κάτω θύρας και πλήρεις εναλλάξιμες κεφαλές ενεργοποιητή, που χρησιμεύουν ως η προτιμώμενη βαλβίδα ελέγχου αέρα μηχανικής σκανδάλης για όλο τον μικρό αυτοματοποιημένο εξοπλισμό.
