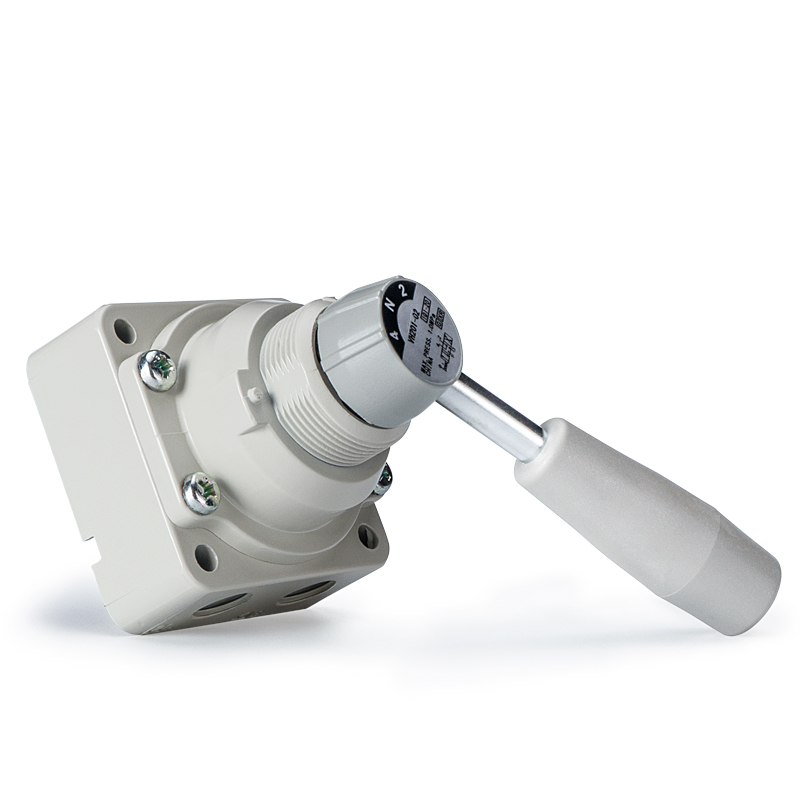

Χειροκίνητη περιστροφική βαλβίδα χειρός 4 κατευθύνσεων σειράς VH

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά VH είναι μια χειροκίνητη περιστροφική χειροβαλβίδα 4 κατευθύνσεων που λειτουργεί με περιστροφή λαβής 90° για εναλλαγή κυκλωμάτων αέρα. Χρησιμοποιείται ευρέως για χειροκίνητη αλλαγή κατεύθυνσης, θέση σε λειτουργία εξοπλισμού, διακοπή έκτακτης ανάγκης και εναλλαγή πηγής αέρα σε πνευματικά συστήματα, με απλή μηχανική δομή, σταθερή αξιοπιστία και σαφή οπτική ένδειξη θέσης.

Βασική Δομή & Αρχή Εργασίας

     -- Τύπος βαλβίδας: Χειροκίνητη περιστροφική βαλβίδα καρουλιού 4 κατευθύνσεων

     -- Λειτουργία: Περιστροφή λαβής 90° για εναλλαγή θέσης

     -- Ορισμός θύρας: είσοδος τροφοδοσίας P, θύρες εξόδου εργασίας A/B, θύρα εξάτμισης R

     -- Τρεις τυπικές λειτουργίες κέντρου:

        1. Κεντρικό κλειστό (Μοντέλο 200/210): Όλες οι θύρες σφραγισμένες στο κέντρο για να διατηρηθεί η πίεση του κυλίνδρου

        2. Κεντρική εξάτμιση (Μοντέλο 201/211): Θύρα A & B συνδεδεμένη στην εξάτμιση για πλήρη απελευθέρωση πίεσης

        3. 2-Θέση (Μοντέλο 202/212): Χωρίς κεντρική θέση, μόνο δύο καταστάσεις P→A / P→B

     -- Δομή στεγανοποίησης: Περιστροφική στεγανοποίηση καρουλιού ακριβείας με εξαιρετικά χαμηλή εσωτερική διαρροή

     -- Επιλογές τοποθέτησης: Πλαϊνές σωληνώσεις / κάτω σωληνώσεις. τοποθέτηση πάνελ / άμεση στερέωση σώματος βαλβίδας.

Πλήρεις Τεχνικές Προδιαγραφές

  1. Γενικές Γενικές Παράμετροι

     -- Εφαρμόσιμο Υγρό: Πεπιεσμένος αέρας

     -- Πίεση απόδειξης: 1,5 MPa

     -- Μέγιστη πίεση λειτουργίας: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Θερμοκρασία περιβάλλοντος και μεσαία: -5 ~ +60℃ (δεν επιτρέπεται το γλάσο)

     -- Γωνία περιστροφής λειτουργίας: 90°

     -- Απαίτηση λίπανσης: Χωρίς λίπανση. Προαιρετική λίπανση λαδιού στροβίλου ISO VG32

     -- Υλικό: Σώμα βαλβίδας – κράμα ψευδάργυρου / χυτό αλουμίνιο. λαβή – ρητίνη μηχανικής

  2. Πίνακας παραμέτρων μεγέθους σειράς & θύρας

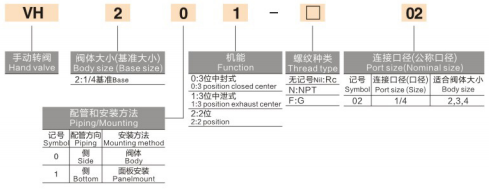

Επεξήγηση κωδικού μοντέλου

  1. Παράδειγμα: VH210-02

     -- VH: Κωδικός σειράς βάσης

     -- 2: Κωδικός μεγέθους (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Διάταξη σωληνώσεων (0 = πλαϊνή θύρα, 1 = κάτω θύρα)

     -- 0: Λειτουργία κέντρου (0=κέντρο κλειστό, 1=κεντρική εξάτμιση, 2=2-θέση)

     -- 02: Κωδικός μεγέθους θύρας (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Δημοφιλή τυποποιημένα μοντέλα

     -- VH210-02: 1/4", κάτω σωλήνωση, κέντρο 3 θέσεων κλειστό (πιο ευρέως χρησιμοποιούμενο)

     -- VH200-02: 1/4", πλαϊνές σωληνώσεις, κέντρο 3 θέσεων κλειστό

     -- VH201-02: 1/4", πλευρικές σωληνώσεις, κεντρική εξάτμιση 3 θέσεων

    -- VH310-03: 3/8", κάτω σωλήνωση, κέντρο 3 θέσεων κλειστό

 Βασικά Πλεονεκτήματα Προϊόντος

  1. Διαισθητική λειτουργία με ενσωματωμένο κλείδωμα θέσης

      Περιστροφική λαβή 90° με ευδιάκριτη θέση διακόπτη. Η ενσωματωμένη μηχανική κλειδαριά τοποθέτησης αποτρέπει τυχαία κακή λειτουργία.

  2. Τρεις επιλογές κεντρικών λειτουργιών για διαφορετικές συνθήκες εργασίας

     -- Κέντρο κλειστό (200/210): Διατηρήστε την πίεση σύσφιξης του κυλίνδρου κατά την απενεργοποίηση του εξοπλισμού

     -- Κεντρική εξάτμιση (201/211): Ασφαλής ανακούφιση πίεσης και πλήρης εξαερισμός του συστήματος για συντήρηση

     -- 2-Θέση (202/212): Απλή αμφίδρομη εναλλαγή χωρίς ενδιάμεση θέση συγκράτησης

  3. Ιδιαίτερα ευέλικτη σχεδίαση πολλαπλών βάσεων

     Υποστηρίζει και τις δύο πλευρικές και κάτω διατάξεις σωληνώσεων. δύο διαθέσιμες μέθοδοι εγκατάστασης: χωνευτή τοποθέτηση πάνελ ή άμεση στερέωση του σώματος της βαλβίδας.

  4. Στιβαρή μεγάλη διάρκεια ζωής και χωρίς συντήρηση

      Ανθεκτική περιστροφική δομή στεγανοποίησης με εξαιρετική αντοχή στη σκόνη και τη μόλυνση. δεν απαιτείται τακτική λίπανση ή συντήρηση.

Τυπικά σενάρια εφαρμογής

     -- Χειροκίνητη αμφίδρομη μεταγωγή για πνευματικούς κυλίνδρους

     -- Προσωρινός χειροκίνητος έλεγχος, εξαέρωση υπό πίεση κατά τη θέση σε λειτουργία και συντήρηση του εξοπλισμού

     -- Απομόνωση διακοπής έκτακτης ανάγκης και διακοπή πηγής αέρα για ασφάλιση της μηχανής

     -- Χειροκίνητοι σταθμοί ενεργοποίησης για ημιαυτόματο εξοπλισμό παραγωγής

     -- Πάγκοι δοκιμών διδασκαλίας επίδειξης πνευματικού κυκλώματος και βασικού ελέγχου

Περίληψη μίας πρότασης

     Η χειροκίνητη περιστροφική χειροβαλβίδα 4 κατευθύνσεων SOLH VH διαθέτει περιστροφική λειτουργία 90°, τρεις εναλλάξιμες κεντρικές λειτουργίες, επιλογές πλευρικών/κάτω σωληνώσεων και μεθόδους τοποθέτησης διπλού πάνελ/βαλβίδας, που χρησιμεύουν ως βασικό εξάρτημα γενικής χρήσης για χειροκίνητη πνευματική εναλλαγή, θέση σε λειτουργία και απομόνωση κυκλώματος αέρα ασφαλείας.
