VM2 (VM200) Mechanical Poppet Valve Medium 2/3 Port Series

Μάρκα: SOLH by Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά VM2 (VM200) είναι μια μεσαίου μεγέθους μηχανική βαλβίδα 2/3 θυρών πλήρως εναλλάξιμη με τα τυπικά μοντέλα SMC. Υιοθετώντας την αξιόπιστη κατασκευή σφράγισης στεγανοποίησης, διαθέτει αξιοσημείωτη υψηλή χωρητικότητα ροής (Cv≈0,87), γενική θύρα Rc1/4, στιβαρή βιομηχανική κατασκευή και πλήρεις εναλλάξιμες κεφαλές ενεργοποιητή. Είναι η κύρια βαλβίδα μηχανικού ελέγχου για ανίχνευση ορίου διαδρομής, χειροκίνητη λειτουργία και εναλλαγή κυκλώματος αέρα σε όλα τα είδη αυτοματοποιημένων μηχανημάτων.

Βασικές Τεχνικές Προδιαγραφές

  1 Βασικές Παράμετροι

     -- Κωδικός σειράς: VM200 (σύντομη ονομασία VM2)

     -- Τύποι κυκλωμάτων: 2 θυρών (VM22x), 3 θυρών (VM23x, συνήθως κλειστό NC ως στάνταρ)

     -- Δομή: Άμεσης δράσης τύπος παπουτσιού με εξαιρετική στεγανοποίηση και μεγάλη διάρκεια ζωής

     -- Εφαρμόσιμο υγρό: Πεπιεσμένος αέρας, αδρανές αέριο

     -- Εύρος πίεσης λειτουργίας: 0 ~ 1,0 MPa (μη συμβατό με το κενό)

     -- Θερμοκρασία περιβάλλοντος και μεσαία: -5 ~ +60℃ (δεν επιτρέπεται το γλάσο)

     -- Port Thread: Rc1/4 (02); προαιρετικό NPT1/4 (N02), G1/4 (F02)

     -- Απόδοση ροής: Αποτελεσματική περιοχή τομής 19 mm², Cv = 0,87

     -- Καθαρό Βάρος: Στάνταρ μοντέλο 90 g

     -- Διάταξη σωληνώσεων: Πλαϊνή θύρα (01), κάτω θύρα (00)

     -- Απαίτηση λίπανσης: Χωρίς λίπανση. Προαιρετική λίπανση λαδιού στροβίλου ISO VG32

  2. Συνολικές εξωτερικές διαστάσεις (mm)

     -- Έκδοση πλευρικής θύρας: 17 × 44 × 25

     -- Έκδοση κάτω θύρας: 17 × 44 × 30

Ορισμός κυκλώματος και λογική εργασίας (3 θυρών / 2 θυρών)

  1. Μοντέλο 3 θυρών (VM23x, πιο ευρέως χρησιμοποιούμενο)

     -- Θύρα 1(P): Κύρια είσοδος παροχής αέρα

     -- Θύρα 2(A): Έξοδος σήματος ελέγχου

     -- Θύρα 3(R): Θύρα εξάτμισης

     -- NC Κανονικά Κλειστό Λογική: Μη ενεργοποιημένο → Το P αποκόπτεται από το A, το A συνδέεται στο R. Μετά την ενεργοποίηση → Το P συνδέεται στο A, το A διακόπτει την εξάτμιση R

  2. Μοντέλο 2 θυρών (VM22x)

     -- Θύρα 1(P): Είσοδος υγρού

     -- Θύρα 2(A): Έξοδος ελέγχου

     -- Κανονικά κλειστό: Το κανάλι αέρα ανοίγει όταν πιέζεται, διακόπτεται αμέσως μετά την απελευθέρωση

Πλήρες χαρτοφυλάκιο κεφαλής εναλλάξιμου ενεργοποιητή

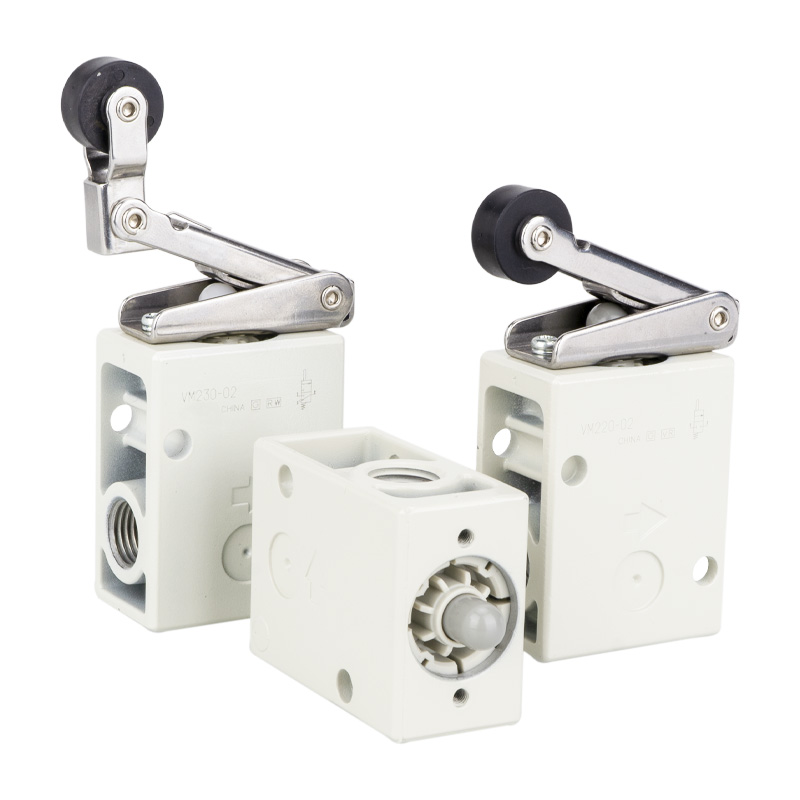

 1. Τύπος μοχλού κυλίνδρου (Για ανίχνευση ορίου εγκεφαλικού επεισοδίου, πιο δημοφιλής)

     -- VM231/221: Τυπικός πλαστικός μοχλός κυλίνδρου POM

     -- VM231S/221S: Ρολό από σκληρυμένο χάλυβα για βαριές συνθήκες εργασίας ανθεκτικές στην τριβή

     -- VM233/223: Μοχλός κυλίνδρου κατά της επαναφοράς μονής κατεύθυνσης

  2. Τύπος ευθύγραμμου εμβόλου

     VM230/220: Τυπικό ευθύ έμβολο ώθησης

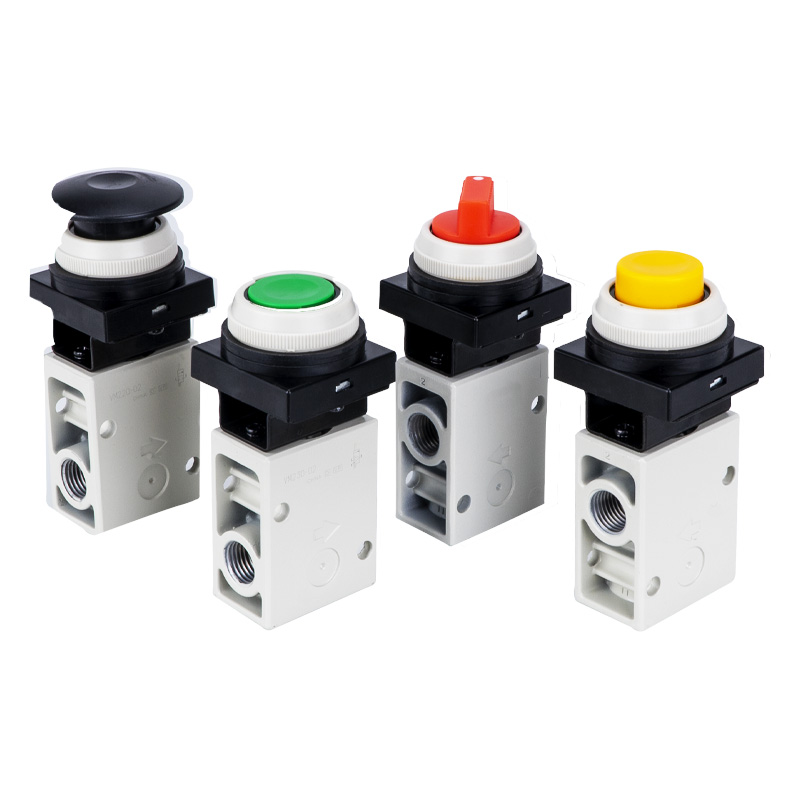

3. Τύπος κουμπιού (για χειροκίνητη λειτουργία Jog)

     -- VM232/222: Επίπεδο τυπικό κουμπί

     -- VM232Y/222Y: Κεφαλή κίτρινου μανιταριού υψηλής ορατότητας για διακοπή έκτακτης ανάγκης

     -- VM232G/222G: Πράσινο ενδεικτικό κουμπί

 4. Προαιρετικοί ειδικοί ενεργοποιητές

     Μοχλός μεντεσέ, μοχλός εναλλαγής, περιστροφικό πόμολο που κλειδώνει, μοχλός διπλής κατεύθυνσης και άλλες προσαρμοσμένες κεφαλές σκανδάλης

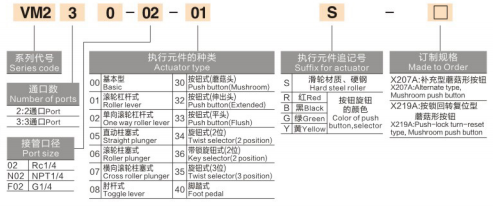

 Επεξήγηση κωδικού μοντέλου

   1. (Παράδειγμα: VM231-02-01S)

     -- VM231: Κύκλωμα 3 θυρών + ενεργοποιητής μοχλού κυλίνδρων

     -- 02: Μέγεθος νήματος θύρας (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Διάταξη πλευρικής θύρας (00 = διάταξη κάτω θύρας)

     -- S: Κύλινδρος από σκληρυμένο χάλυβα (χωρίς επίθημα = τυπικός κύλινδρος POM)

     -- Επίθημα χρώματος: A=κανονικό μαύρο. Υ=κίτρινο μανιτάρι; G=πράσινο κουμπί

  2. Κοινά τυποποιημένα μοντέλα

     -- VM231-02-01A: 3 θυρών, κύλινδρος POM, Rc1/4, πλαϊνή θύρα (καθολικό μοντέλο γενικής χρήσης)

     -- VM231S-02-01A: Τρεις θυρίδες, κύλινδρος από σκληρυμένο χάλυβα, Rc1/4, πλευρική θύρα (συνθήκες εργασίας ανθεκτικές σε βαριές τριβές)

     -- VM230-02-00A: 3 θυρών, ευθύ έμβολο, κάτω θύρα

     -- VM232Y-02-01A: 3 θυρών, κίτρινο μανιτάρι κουμπί διακοπής έκτακτης ανάγκης, πλαϊνή θύρα

Βασικά Πλεονεκτήματα Προϊόντος

     -- Μέση απόδοση υψηλής ροής: Cv=0,87, σχεδόν 8 φορές μεγαλύτερη χωρητικότητα ροής από το mini VM1 (Cv=0,11), τέλεια ταιριαστά πνευματικά κυκλώματα μέσης ροής

     -- Universal Rc1/4 port: Standard mainstream μέγεθος νήματος για εξοπλισμό αυτοματισμού με εξαιρετική συμβατότητα μεταξύ μοντέλων

     -- Αξιόπιστη σφράγιση στεγανοποίησης: Καλή αεροστεγανότητα, αντοχή στη μόλυνση από σκόνη, γρήγορη απόκριση και εκτεταμένη διάρκεια ζωής

     -- Υποστήριξη διάταξης διπλών σωληνώσεων: Επιλογές πλευρικής και κάτω θύρας για ευέλικτη διάταξη εγκατάστασης πάνελ πυκνής

     -- Πλήρης κάλυψη ενεργοποιητή: Μοχλός κυλίνδρου, έμβολο, επίπεδο κουμπί και κεφαλή μανιταριού διαθέσιμα για κάλυψη μηχανικού ορίου, χειροκίνητο τρέξιμο και διακοπή έκτακτης ανάγκης όλα τα σενάρια

     -- Στιβαρή κατασκευή βαρέως τύπου: Μεταλλικό σώμα βαλβίδας. Ο κύλινδρος από σκληρυμένο χάλυβα επίθημα S προαιρετικός για σκληρή βιομηχανική συνεχή λειτουργία

     -- Σχεδιασμός χωρίς λίπανση: Χαμηλό φόρτο εργασίας συντήρησης, καθαρή και φιλική προς το περιβάλλον λειτουργία κυκλώματος αέρα

Τυπικά σενάρια εφαρμογής

     -- Ανίχνευση ορίου διαδρομής εξοπλισμού: Ανίχνευση πλήρους θέσης κυλίνδρου / τραπεζιού ολίσθησης με ενεργοποιητή μοχλού κυλίνδρου

     -- Χειροκίνητος έλεγχος jog: Θέση σε λειτουργία του μηχανήματος και λειτουργία πίνακα μέσω κουμπιού

     -- Κλείδωμα έκτακτης ανάγκης ασφαλείας: Κίτρινη κεφαλή μανιταριού για γρήγορη διακοπή του κυκλώματος αέρα

     -- Εναλλαγή γεμιστήρα και στερέωσης: Πνευματικός έλεγχος βρόχου σφιγκτήρα/ξεσφιγκτήρα

     -- Αυτοματοποιημένες γραμμές παραγωγής: Σήμα θέσης σταθμού εργασίας και κυκλώματα μηχανικής ασφάλειας

     -- Μηχανήματα συσκευασίας, κλωστοϋφαντουργίας και εκτύπωσης: Βρόχοι μηχανικού ελέγχου σκανδάλης υψηλής συχνότητας

Σύγκριση επιλογής: Γρήγορος πίνακας αναφοράς VM1 VS VM2

Περίληψη μίας πρότασης

     Η μηχανική βαλβίδα μεσαίου μεγέθους SOLH VM2 είναι εξοπλισμένη με γενική θύρα Rc1/4, Cv=0,87 υψηλή χωρητικότητα ροής, εναλλάξιμους ενεργοποιητές πλήρους εύρους και επιλογές διπλής πλευρικής/κάτω σωληνώσεων, που λειτουργούν ως η τυπική κύρια βαλβίδα μηχανικού ελέγχου για όλα τα πνευματικά κυκλώματα μεταγωγής βιομηχανικού αυτοματισμού.
