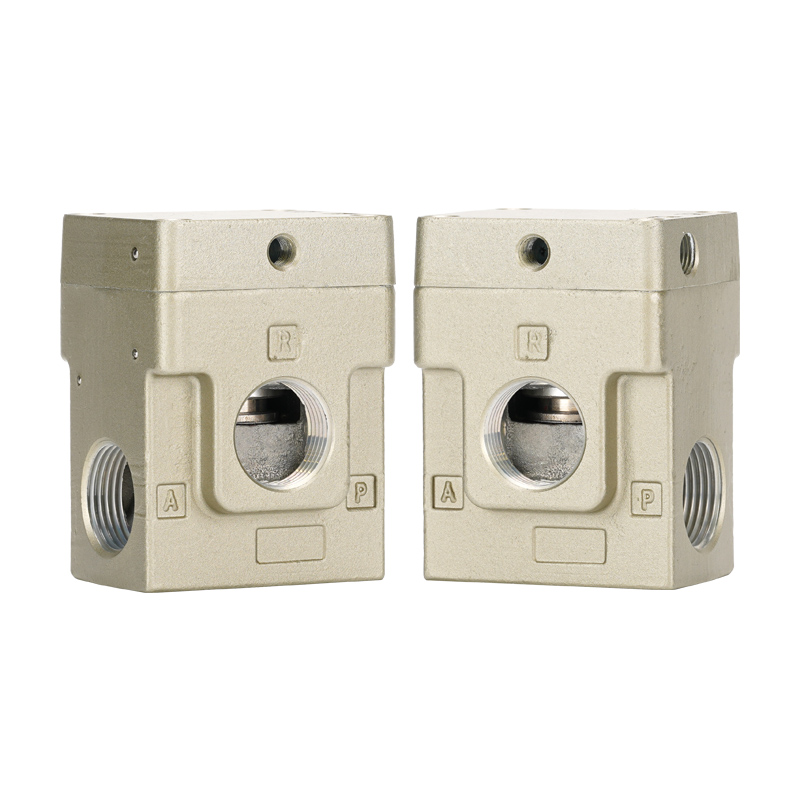

Ρυθμιστής πίεσης εκτόνωσης υψηλής ροής 3 κατευθύνσεων σειράς VEX1

Μάρκα:SOLH της Richge Technology

Τοποθέτηση προϊόντος

     Η σειρά VEX1 είναι ένας υψηλής ροής, υψηλής ακρίβειας ρυθμιστής πίεσης τύπου ανακούφισης 3 κατευθύνσεων που αναπτύχθηκε υπό την SOLH από την Richge Technology. Ειδικεύεται στη σταθερή συντήρηση σταθερής πίεσης, στην ταχεία εξάτμιση και στη ρύθμιση πίεσης δύο/πολλαπλών σταδίων για πνευματικά κυκλώματα βαρέως τύπου. Είναι η κύρια λύση ελέγχου πίεσης για δεξαμενές αέρα υψηλής πίεσης, φυσώντας αέρα μεγάλου όγκου και εξοπλισμό κίνησης κυλίνδρων υψηλής ισχύος μεγάλης οπής.

Βασικά Χαρακτηριστικά Προϊόντος

1. Εξαιρετικά υψηλή χωρητικότητα ροής (Βασικό ανταγωνιστικό πλεονέκτημα)

     -- Υιοθετεί ισορροπημένη δομή πηνίου κουλούρας αντί για παραδοσιακό σχέδιο διαφράγματος, με μεγάλη διαδρομή ανοίγματος και εξαιρετικά χαμηλή αντίσταση ροής.

     -- Παρέχει 3~5 φορές υψηλότερο ρυθμό ροής από τους συνηθισμένους ρυθμιστές της σειράς AR για την υποστήριξη της στιγμιαίας ζήτησης παροχής βαρέως αέρα.

     -- Εξοπλισμένο με υπερμεγέθη θύρα εξαγωγής υπερχείλισης για γρήγορη ανακούφιση πίεσης, σταθερή αντίθλιψη και αποτελεσματική καταστολή της διακύμανσης της πίεσης.

2. Σταθεροποίηση πίεσης υψηλής ακρίβειας

     -- Υστέρηση ≤ 0,03 MPa

     -- Επαναληψιμότητα ≤ 0,01 MPa

     -- Ευαισθησία ≤ 0,01 MPa Ελάχιστη διακύμανση πίεσης, απόλυτα κατάλληλη για σταθερή πίεση ακριβείας και συνθήκες εργασίας σταθερής ροής.

3. Δύο προαιρετικές λειτουργίες ελέγχου

     -- Τύπος πιλότου αέρα (VEX1□00): Οδηγείται από εξωτερικό πνευματικό σήμα P1, που ισχύει για τηλεχειριστήριο, αντιεκρηκτικά συνεργεία και συστήματα μεταγωγής πίεσης πολλαπλών σημείων.

     -- Εξωτερικός τύπος πιλότου ηλεκτρομαγνητικής βαλβίδας (VEX1□00+G): Ενσωματωμένο ενσωματωμένο πηνίο ηλεκτρομαγνητικής βαλβίδας με επιλογές DC24V / AC220V για την πραγματοποίηση αυτόματης εναλλαγής ηλεκτρικής πίεσης.

4. Ευρύ ρυθμιζόμενο εύρος πίεσης & αντίσταση υψηλής πίεσης

     -- Μέγιστη πίεση λειτουργίας εισόδου: 1,0 MPa

     -- Ρυθμιζόμενο εύρος πίεσης ρύθμισης: Έκδοση πιλότου αέρα: 0,05 ~ 0,9 MPa Έκδοση πιλότου ηλεκτρομαγνητικής βαλβίδας: 0,05 ~ 0,7 MPa5. Φιλική προς το χρήστη Λειτουργία & ευρεία προσαρμογή θερμοκρασίας· Δωρεάν προσανατολισμός τοποθέτησης χωρίς περιορισμό γωνίας

     -- Σχεδίαση πλήρως χωρίς λίπανση, συμβατή με κυκλώματα ξηρού αέρα χωρίς λάδι

     -- Εύρος θερμοκρασίας λειτουργίας: 0 ~ 50℃; Το μοντέλο πιλότου αέρα επεκτάθηκε σε 0 ~ 60℃, απόδοση κατά της συμπύκνωσης

Πλήρης Πίνακας Τεχνικών Προδιαγραφών

Ταξινόμηση μοντέλων σειράς

     -- VEX110□: Μικρά μεγέθη θυρών (01 / 02)

     -- VEX120□: Μεγέθη θυρών μεσαίου-μικρού (02 / 03)

     -- VEX130□: Μεγέθη θύρας μεσαίου μεγέθους (03 / 04 / 06 / 10)

     -- VEX170□: Μεγάλα μεγέθη θύρας (10 / 12)

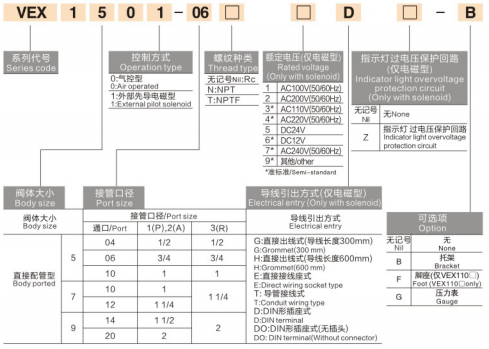

     -- VEX190□: Εξαιρετικά μεγάλα μεγέθη θύρας (14 / 20) Παράδειγμα κωδικού μοντέλουVEX1300-03G36-4-01

     -- 130 = Σειρά μεσαίας θύρας

     -- 0 = Τύπος πιλότου αέρα (1 = τύπος πιλότου ηλεκτρομαγνητικής βαλβίδας)

     -- 03 = σπείρωμα θύρας 3/8".

     -- G36 = DC24V ενσωματωμένη ηλεκτρομαγνητική βαλβίδα πιλότου (προαιρετικό εξάρτημα)

Τυπικά σενάρια εφαρμογής

     -- Ταχεία σταθεροποίηση πίεσης & γρήγορη ανακούφιση για μεγάλες δεξαμενές αποθήκευσης αέρα

     -- Εξοπλισμός εμφύσησης αέρα μεγάλου όγκου: απομάκρυνση βιομηχανικής σκόνης, στέγνωμα εξαρτημάτων και σταθμοί καθαρισμού αέρα

     -- Κύλινδροι και κινητήρες αέρα υψηλής ισχύος: σταθερή κίνηση μεγάλης ροής για την εξάλειψη της πτώσης πίεσης του αγωγού

     -- Έλεγχος πίεσης δύο σταδίων / πολλαπλών σταδίων: μονός ρυθμιστής για εναλλαγή πολλαπλών πιέσεων μέσω πνευματικών ή ηλεκτρικών σημάτων

     -- Κυκλώματα ισορροπίας και έλεγχος τάσης: σταθερή τάση για παραγωγή φιλμ/σύρματος, εξοπλισμός πνευματικής εξισορρόπησης

Περίληψη μίας πρότασης

     Ο ισορροπημένος ρυθμιστής εξάτμισης 3 κατευθύνσεων poppet SOLH VEX1 συνδυάζει εξαιρετικά υψηλή χωρητικότητα ροής, υψηλή ακρίβεια επιπέδου 0,01 MPa, ενσωματωμένη λειτουργία ανακούφισης εξάτμισης και διπλές λειτουργίες ελέγχου αέρα/σωληνοειδούς, χρησιμεύοντας ως η βέλτιστη επιλογή ελέγχου πίεσης για πνευματικά συστήματα βαρέως τύπου που απαιτούν σταθεροποίηση επαναφοράς πίεσης.
