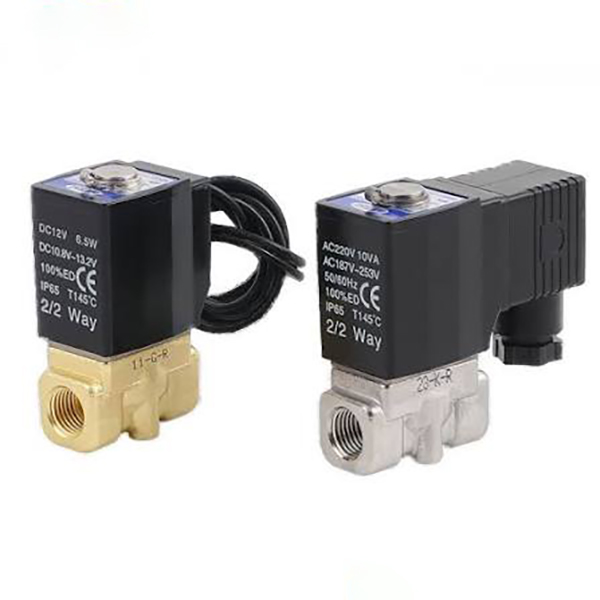

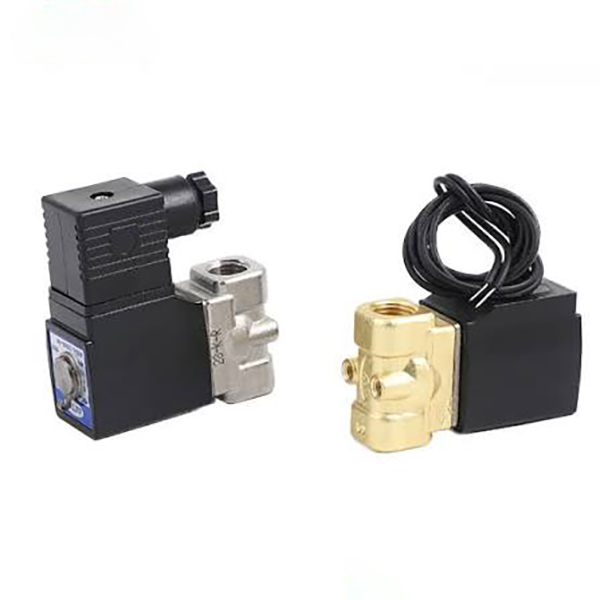

Ηλεκτρομαγνητική βαλβίδα ρευστού σειράς 2S 2/2 Way (Άμεση δράση + Πιλοτική λειτουργία)

Μάρκα:SOLH της Richge Technology

Επισκόπηση προϊόντος

  1. Η σειρά SOLH 2S είναι κανονικά κλειστές ηλεκτρομαγνητικές βαλβίδες 2/2 κατευθύνσεων, χωρισμένες σε δύο πλήρεις σειρές προϊόντων:

     -- Άμεσης δράσης 2S (σειρά μικρού στομίου 030 / 050)

     -- 2S με πιλότο (150~500 μεγάλα ανοίγματα)

  2. Σχεδιασμένο για αυτόματο έλεγχο ενεργοποίησης/απενεργοποίησης καθαρού νερού, πεπιεσμένου αέρα, λιπαντικού, ψυκτικού υγρού κοπής και ασθενώς διαβρωτικών σωληνώσεων υγρών. Συμπαγής ολοκληρωμένη δομή με στεγανή στεγανοποίηση. τα πηνία υποστηρίζουν μακροχρόνια συνεχή ενεργοποίηση.

     -- Τύπος άμεσης δράσης: Πλήρες άνοιγμα κάτω από μηδενική διαφορική πίεση 0MPa, ιδανικό για κλάδους μικρορευστού χαμηλής πίεσης

     -- Τύπος πιλότου: Μεγάλη οπή & υψηλή χωρητικότητα ροής για κύριους αγωγούς παροχής με μεγάλα μεγέθη σωλήνων

  3. Συνδυάζεται ευρέως με κυκλώματα ψύξης εργαλειομηχανών, γραμμές ψεκασμού καθαρισμού, συστήματα αποστράγγισης αεροσυμπιεστών, εξοπλισμό επεξεργασίας νερού, αυτοματισμό υγρών συσκευασίας τροφίμων.

Δύο σειρές προϊόντων Πλήρης ταξινόμηση: NC άμεσης δράσης VS NC που λειτουργεί με πιλότο

 1. 2S Άμεσης Ενέργειας Κανονικά Κλειστό (Παράδειγμα μοντέλου: 2S-L030-08)

     -- Αρχή εργασίας:Χωρίς βοηθητικό αεροθάλαμο πιλότου. Το ηλεκτρομαγνητικό πηνίο τραβά απευθείας το στέλεχος του οπλισμού για να ανοίξει/κλείσει την έδρα της βαλβίδας. Πλήρως ανοιχτό ακόμη και κάτω από 0MPa μηδενική πίεση νερού/αέρα.

        * Απενεργοποίηση: Το ελατήριο πιέζει τη σφράγιση για να διακόψει πλήρως το υγρό του αγωγού.

        * Ενεργοποίηση: Το πηνίο τραβάει τον οπλισμό προς τα πάνω για να ανοίξει τη θύρα βαλβίδας για διέλευση υγρού

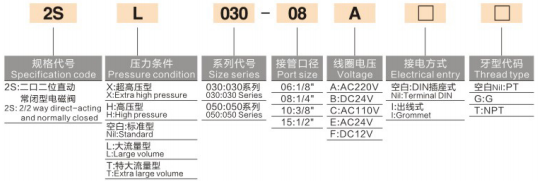

    -- Πλήρης κανόνας κωδικοποίησης μοντέλου:2S - Επίθημα πίεσης - Σειρά μεγέθους - Σπείρωμα θυρών - Τάση πηνίου - Τύπος καλωδίωσης - Τυπικό σπειρώματος

        * 2S: Ηλεκτρομαγνητική βαλβίδα NC 2/2 κατευθύνσεων άμεσης δράσης

        * Επίθημα βαθμού πίεσης: Blank=Standard / L=Large Flow / T=Extra Large Flow / H=High Pressure / X=Extra High Pressure

        * Σειρά μεγεθών: 030 (mini), 050 (μεσαίο μικρό)

        * Κωδικός θύρας: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Κωδικός τάσης: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Καλωδίωση: Κενό = υποδοχή βύσματος DIN, Τύπος καλωδίου καλωδίου I=

        * Νήμα: Blank=PT κωνικό νήμα, G=G παράλληλο BSPP, T=NPT αμερικανικό νήμα

     -- Βασικά πλεονεκτήματα:

        *Εκκίνηση μηδενικής διαφορικής πίεσης, χωρίς ελάχιστο όριο πίεσης λειτουργίας, σταθερή λειτουργία για μικροκυκλώματα ρευστού χαμηλής πίεσης

        * Εξαιρετικά συμπαγές σώμα, αυθαίρετη γωνία τοποθέτησης χωρίς περιορισμό της βαρύτητας

        * Γρήγορη απόκριση χιλιοστού του δευτερολέπτου για γρήγορους κύκλους ενεργοποίησης-απενεργοποίησης

     -- Σενάρια εφαρμογής:

       Μικρό σπρέι λαδιού ψύξης εργαλειομηχανών CNC, μικρο σπρέι πλυντηρίου ρούχων, διακοπή μικρού αέρα/νερού εξοπλισμού 3C, βοηθητική παροχή νερού κενού, σωληνώσεις μικρών διακλαδώσεων (G1/8 ~ G1/2).

  2.  Κανονικά κλειστή σειρά 2S που λειτουργεί με πιλότο

     -- Αρχή εργασίας:Ενσωματωμένο μικροσκοπικό στόμιο ελέγχου πιλότου. βασίζεται στη μέση πίεση του αγωγού για την ανύψωση του κύριου διαφράγματος/καρουλιού. Ελάχιστη διαφορική πίεση 0,05 MPa που απαιτείται για πλήρες άνοιγμα. Το πηνίο ελέγχει μόνο τη μικρή οπή εξαέρωσης πιλότου με χαμηλή κατανάλωση ενέργειας.

        * ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ: Η οπή πιλότου σφραγισμένη, η πίεση ανάντη συμπιέζει την κύρια σφράγιση για να κλείσει τον αγωγό

        * ΕΝΕΡΓΟΠΟΙΗΣΗ: Η πίεση του θαλάμου πιλότου εξατμίζεται, η μέση πίεση ανυψώνει το κύριο καρούλι για ροή υγρού μεγάλου όγκου. μέγιστο μέγεθος στομίου έως Φ50 (G2 ίντσες)

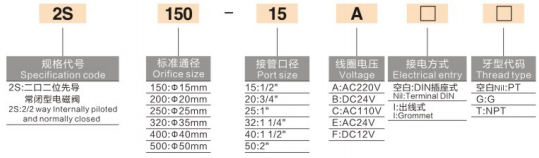

     -- Πλήρης κανόνας κωδικοποίησης μοντέλου:2S - Μέγεθος στομίου - Σπείρωμα θύρας - Τάση πηνίου - Τύπος καλωδίωσης - Πρότυπο σπειρώματος

        * 2S: Ηλεκτρομαγνητική βαλβίδα NC 2/2 κατευθύνσεων που λειτουργεί με πιλότο

        * Μέγεθος πλαισίου στομίου: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Κωδικός θύρας: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Οι κωδικοί τάσης / καλωδίωσης / σπειρώματος είναι πλήρως συνεπείς με τις παραλλαγές άμεσης δράσης

    -- Βασικά πλεονεκτήματα:

        * Μεγάλη ευθεία οπή, εξαιρετικά υψηλός ρυθμός ροής, ελάχιστη πτώση πίεσης αγωγού για κεντρική παροχή νερού/αέρα σε ολόκληρη τη γραμμή

        * Μικροσκοπικό πηνίο χαμηλής ισχύος κινεί σώμα βαλβίδας μεγάλης οπής, χαμηλή παραγωγή θερμότητας, κατάλληλο για συνεχή λειτουργία 24 ωρών χωρίς διακοπή

        * Ευρύ κανάλι ροής που δεν φράσσεται εύκολα, συμβατό με βιομηχανικό κυκλοφορούν νερό ψύξης που περιέχει μικρές αιωρούμενες ακαθαρσίες

     --Σενάρια εφαρμογής:

        Σωληνώσεις κύριας εισαγωγής/αποχέτευσης αεροσυμπιεστή, μεγάλα κυκλώματα καθαρισμού με ψεκασμό γραμμής συναρμολόγησης, σωλήνες κεφαλής επεξεργασίας νερού χύδην, εξοπλισμός σφράγισης ψυκτικών γραμμών πετρελαίου, βιομηχανικά συστήματα παροχής νερού βαρέως τύπου.

Καθολικά κοινόχρηστα χαρακτηριστικά προϊόντος (Άμεση + Πιλοτική λειτουργία)

  1. Τυπική Λειτουργία Κανονικά Κλειστή (NC) Εργοστασιακή προεπιλογή

     Αυτόματη απενεργοποίηση κατά τη διακοπή ρεύματος, αποτρέπει την υπερχείλιση υγρού και τη διαρροή κατά τη διακοπή λειτουργίας του εξοπλισμού για μεγαλύτερη ασφάλεια του συστήματος.

  2. Πολλαπλά προαιρετικά υλικά σφράγισης

     -- Τυπικό καουτσούκ νιτριλίου NBR: Universal για νερό, αέρα, λιπαντικό

     -- Προαιρετικό EPDM αιθυλένιο προπυλένιο: Ανθεκτικό σε οξέα/αλκάλια, ζεστό νερό και καθαρό υγρό κατάλληλο για τρόφιμα

  3. Ανθεκτικό πηνίο υψηλής θερμοκρασίας χαμηλής ισχύος

     Πηνίο μόνωσης ανθεκτικό στη θερμότητα για μακροχρόνια συνεχή ενεργοποίηση, σταθερή μόνωση κατά των εγκαυμάτων. διπλές επιλογές καλωδίωσης (πρίζα DIN / καλώδιο καλωδίου) για ευέλικτη διάταξη ντουλαπιού.

  4. Multi International Thread Standards for Export

     PT British taper, G BSP παράλληλο, NPT American νήμα προαιρετικό, συμβατό με εγχώριους αυτοματισμούς και γραμμές παραγωγής στο εξωτερικό.

  5. Προσαρμογή διαβαθμισμένης πλήρους πίεσης

     Η σειρά άμεσης δράσης υποστηρίζει τυπική προσαρμογή / μεγάλη ροή / υψηλή / εξαιρετικά υψηλή πίεση. Πιλοτική σειρά εγγενής αξιολόγησης για τυπική πίεση βιομηχανικού υγρού 0,05~1,0 MPa.

  6. Universal Mounting χωρίς βαρύτητα

     Μπορεί να εγκατασταθεί κάθετα, οριζόντια ή ανεστραμμένα, ταιριάζει στην εσωτερική διάταξη του ηλεκτρικού ντουλαπιού.

Ενιαίος Πίνακας Γενικών Τεχνικών Προδιαγραφών

Πίνακας σύγκρισης πλήρους επιλογής Direct VS Pilot Operated Full

Τμηματοποιημένα τυπικά σενάρια εφαρμογής

  1. Εύρος εφαρμογής NC άμεσης δράσης

     -- Έγχυση λαδιού ψύξης ενός σημείου & micro spray για μικρές εργαλειομηχανές CNC

     -- Βοηθητική παροχή νερού κενού & μίνι κύκλωμα αέρα on/off για εξοπλισμό αυτοματισμού 3C

     -- Μικρά μηχανήματα καθαρισμού υπερήχων, βρόχοι ελέγχου μικρορευστών εργαστηρίου

     -- Διακλάδωση συντήρησης εξοπλισμού, διακόπτης νερού/αερίου ενός σημείου για μικρά φωτιστικά

  2.Εύρος εφαρμογής NC που λειτουργεί με πιλότο

     -- Πλήρης αποστράγγιση μηχανήματος με αεροσυμπιεστή & διακοπή του κύριου αγωγού αέρα

     -- Έλεγχος κύριου κυκλώματος νερού για εξοπλισμό καθαρισμού ψεκασμού μεγάλης γραμμής συναρμολόγησης

     -- Εξοπλισμός επεξεργασίας νερού χύδην και σωλήνες κεφαλής ψύξης υψηλής ροής

     -- Συσκευασία τροφίμων, χημικός εξοπλισμός κύρια βαλβίδα διακοπής υγρού μεγάλης οπής

Βασικοί κανόνες κρίσης επιλογής

     -- Στατική πίεση αγωγού ＜0,05MPa, διακοπτόμενη παροχή μικρορευστού → Πρέπει να επιλέξετε άμεσης δράσης 2S

     -- Μέγεθος σωλήνα ≥G1/2, κύρια κεφαλή υψηλής ροής, σταθερή μακροχρόνια πίεση νερού/αέρα → Επιλογή πιλότου 2S

     -- Ζεστό νερό, ποιότητας τροφίμων, μέσο ασθενούς οξέος/αλκαλίου: Καθορίστε τη σφράγιση EPDM κατά την παραγγελία

     -- Κεντρική καλωδίωση στο εσωτερικό του πίνακα ελέγχου μηχανής: Δώστε προτεραιότητα στον τύπο καλωδίωσης υποδοχής DIN

     -- Υγρός εξοπλισμός εξωτερικού χώρου: Επιλέξτε τύπο σύρματος με αδιάβροχο στυπιοθλίπτη καλωδίου

Αντιστοιχισμένες ολοκληρωμένες λύσεις πνευματικών & υγρών κυκλωμάτων

  1. Μικρό κύκλωμα διακλάδωσης ψύξης

     -- Μονάδα σέρβις αέρα AFC → ηλεκτρομαγνητική βαλβίδα σειράς 3V 3/2 → σωλήνας PU → βαλβίδα άμεσης δράσης 2S (έλεγχος βρόχου νερού ψύξης)

  2. Πλήρες κύκλωμα κύριας κεφαλής νερού μηχανής

     -- Κύριος σωλήνας δεξαμενής νερού/συμπιεστή αέρα → 2S πιλοτική βαλβίδα μεγάλης οπής → γραμμές διακλάδωσης ψεκασμού πολλαπλών σταθμών

  3. Κύκλωμα εργαστηρίου υγρού με αντιεκρηκτική προστασία

     -- Αντιεκρηκτική μονάδα επεξεργασίας πηγής αέρα → 50-VPE αντιεκρηκτική βαλβίδα 3 κατευθύνσεων + προσαρμοσμένη αντιεκρηκτική πηνία 2S πιλοτική βαλβίδα

Περίληψη μίας πρότασης

     Η ηλεκτρομαγνητική βαλβίδα υγρού κανονικά κλειστής σειράς SOLH 2S 2/2 χωρίζεται σε μοντέλο εκκίνησης μηδενικής πίεσης άμεσης δράσης με μικρό στόμιο και χαμηλής ισχύος παραλλαγή μεγάλης οπής που λειτουργεί με πιλότο, με προαιρετικές στεγανοποιήσεις NBR/EPDM, συμβατότητα πολλαπλών σπειρωμάτων πολλαπλών τάσεων, ευρέως χρησιμοποιούμενο για αυτόματη απενεργοποίηση εργαλείων νερού και λαδιού. εξοπλισμός αυτοματισμού συσκευασίας.
