Σειρά Pneumatic Components

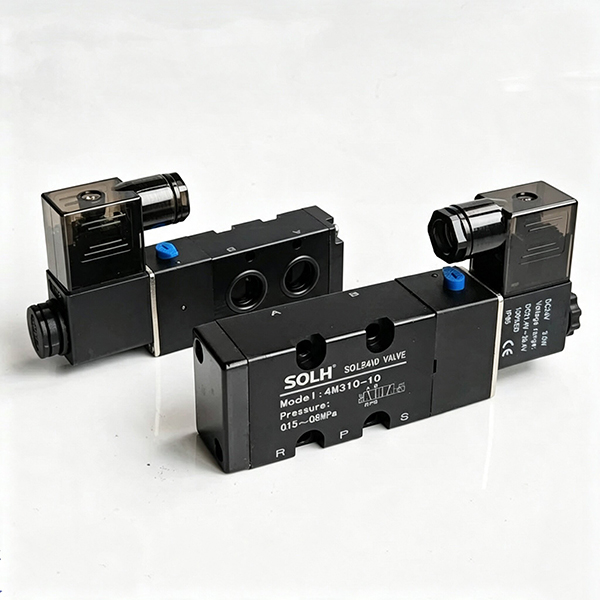

Οι ηλεκτρομαγνητικές βαλβίδες 5/2 κατευθύνσεων τύπου πλάκας σειράς SOLH 4M συμμορφώνονται αυστηρά με τα διεθνή πρότυπα τοποθέτησης NAMUR, ειδικά κατασκευασμένες για άμεση συναρμολόγηση σε πνευματικούς ενεργοποιητές που οδηγούν σφαιρικές βαλβίδες και βαλβίδες πεταλούδας. Η ενσωματωμένη βάση βάσης διαθέτει προενσωματωμένες διόδους αέρα P, A, B, R1 και R2, επιτρέποντας απρόσκοπτη σύνδεση με κοιλότητες αέρα ενεργοποιητή χωρίς εξωτερικό σωλήνα για θύρες εργασίας A/B. Αυτή η απλοποιημένη διάταξη μειώνει δραστικά το φόρτο εργασίας της διάταξης του αγωγού και τα πιθανά σημεία διαρροής αέρα σε σύγκριση με τις συμβατικές ηλεκτρομαγνητικές βαλβίδες σειράς 4V που συνδέονται με σωλήνα. Αυτή η σειρά υιοθετεί εσωτερική κατασκευή πιλοτικού καρουλιού με λειτουργία χωρίς λάδι, που προσφέρεται σε διαμορφώσεις επαναφοράς ελατηρίου μονής σπείρας (4M×10) και μνήμης μανδάλωσης διπλού πηνίου (4M×20) που καλύπτουν τρεις κατηγορίες μεγεθών: 4M100, mainstream 4M200 και υψηλής ροής 4M300. Οι εκδόσεις ενός ηλεκτρικού ελέγχου επαναφέρονται αυτόματα υπό τάση ελατηρίου μόλις αποσυνδεθεί η τροφοδοσία για σενάρια επαναφοράς με ασφάλεια, ενώ οι εκδόσεις διπλού ηλεκτρικού ελέγχου διατηρούν τη θέση μεταγωγής σταθερά μετά τη διακοπή ρεύματος για να διατηρήσουν την κατάσταση ανοίγματος/κλεισίματος βαλβίδας για μακροχρόνιο κλείδωμα σωλήνων. Κάθε μονάδα είναι εξοπλισμένη με ένα κουμπί χειροκίνητης παράκαμψης τοποθετημένο στο πλάι για εύκολη θέση σε λειτουργία εκτός σύνδεσης και δοκιμές συντήρησης. Τα πηνία υποστηρίζουν ευρέως χρησιμοποιούμενες παγκόσμιες τάσεις AC/DC με προστασία από τη σκόνη IP65 και αδιάβροχη προστασία εισόδου, κατάλληλες για αυστηρές συνθήκες εργασίας σε επεξεργασία νερού, χημικούς αγωγούς και γενική μεταγωγή βιομηχανικών υγρών. Η σειρά είναι διαστατικά συμβατή με βάσεις πολλαπλής κοινής χρήσης με την αντίστοιχη σειρά 4V, υποστηρίζοντας εγκατάσταση αυτόνομου ενεργοποιητή ή κεντρική συναρμολόγηση νησίδας βαλβίδων μέσω πολλαπλών πολλαπλών σταθμών. Με πιστοποιημένη τυπική διεπαφή NAMUR, εναλλάξιμη με την κύρια σειρά Airtac 4M, χρησιμεύει ως αποκλειστικό ταιριαστό εξάρτημα ελέγχου για αυτοματοποιημένη ρύθμιση on-off των πνευματικών ενεργοποιητών σφαιρών και βαλβίδων πεταλούδας.

Η συμπαγής ηλεκτρομαγνητική βαλβίδα που λειτουργεί με πιλότο SOLH 7V περιλαμβάνει πλήρεις παραλλαγές 5/2 και 5/3 κατευθύνσεων, που καλύπτουν επιστροφή ελατηρίου μονής σπείρας, ασφάλιση διπλού πηνίου και τρεις κεντρικές λειτουργίες: κεντρικό κλειστό, κεντρική εξάτμιση, παροχή κεντρικής πίεσης. Υιοθετεί ενσωματωμένο σχεδιασμό εσωτερικού κεντρικού δρομέα εξάτμισης με περίπου 30% υψηλότερη χωρητικότητα ροής από τις παραδοσιακές βαλβίδες σειράς 4V, με απόκριση μεταγωγής ≤50ms και μέγιστη συχνότητα λειτουργίας έως 5 Hz. Τα πηνία εξαιρετικά χαμηλής ισχύος παράγουν λιγότερη θερμότητα για συνεχή ενεργοποίηση, με κατανάλωση ρεύματος DC 0,7W και AC 1,1VA. Προσφέρεται μια σειρά πλήρους μεγέθους από M5 έως 3/8", που υποστηρίζει τόσο τυπικές θύρες σπειρώματος όσο και γρήγορα εξαρτήματα push-in. Οι βαλβίδες μπορούν να εγκατασταθούν μεμονωμένα ή να στοιβάζονται σε πολλαπλούς αλουμινίου πολλαπλών σταθμών για εξοικονόμηση χώρου στο ντουλάπι και απλοποίηση της κύριας σωλήνωσης αέρα. Εύρος πίεσης λειτουργίας 0,15~0,8 MPa℃.~0.8 MPa℃ με θερμοκρασία λειτουργίας αλουμινίου -20e Το σώμα της βαλβίδας προσφέρει μεγάλη διάρκεια ζωής σφράγισης, που χρησιμοποιείται ευρέως για την κατευθυντική μεταγωγή κυλίνδρων και τον κεντρικό πνευματικό έλεγχο σε όλες τις αυτοματοποιημένες γραμμές παραγωγής.

Η ηλεκτρομαγνητική βαλβίδα 5 θυρών που λειτουργεί με πιλότο της σειράς SOLH SY είναι πλήρως εναλλάξιμη με αντίστοιχες βαλβίδες SMC, συμπεριλαμβανομένων των μοντέλων SY3000 mini, SY5000 medium mainstream, SY7000 large και SY9000 εξαιρετικά μεγάλων. Παρέχει πλήρεις επιλογές κυκλώματος: 5/2 μονό/διπλό πηνίο και 5/3 τριών θέσεων με κεντρικό κλειστό, κεντρική εξάτμιση & λειτουργίες παροχής κεντρικής πίεσης. Τα τυπικά πηνία 0,35 W και τα προαιρετικά πηνία εξοικονόμησης ενέργειας εξαιρετικά χαμηλής ισχύος 0,1 W παράγουν λίγη θερμότητα για συνεχή ενεργοποίηση. Η εσωτερική πιλοτική έκδοση λειτουργεί 0,1~0,7 MPa, ενώ η εξωτερική πιλοτική παραλλαγή υποστηρίζει περιβάλλον κενού -100 kPa. Το καρούλι με σφραγισμένο διάκενο φτάνει έως και 200 ​​εκατομμύρια κύκλους μεταγωγής. Οι θύρες αέρα είναι διατεταγμένες στο πλάι, πάνω και κάτω για εύκαμπτη δρομολόγηση σωλήνων. Οι βαλβίδες υιοθετούν σχεδιασμό κουμπώματος βύσματος συμβατό με νησίδες πολλαπλής βαλβίδας SS5Y, επιτρέποντας τη συντήρηση μιας βαλβίδας χωρίς αποσυναρμολόγηση ολόκληρης της συστοιχίας, με βύσμα βύσματος IP65 και βαθμολογία βάσης πολλαπλής IP67. Οι βελτιστοποιημένοι εσωτερικοί δρομείς παρέχουν περίπου 80% υψηλότερη ροή από τις παλαιού τύπου βαλβίδες και το ενσωματωμένο πλέγμα φίλτρου πιλότου αποτρέπει το κολλημένο καρούλι από τη σκόνη. Χρησιμοποιείται ευρέως για την κατευθυντική μεταγωγή κυλίνδρων και τον κεντρικό πνευματικό έλεγχο σε εξοπλισμό ημιαγωγών, συγκόλλησης αυτοκινήτων, συσκευασίας και ιατρικού αυτοματισμού.

Οι ηλεκτρομαγνητικές βαλβίδες κανονικά κλειστών ρευστού 2/2 κατευθύνσεων της σειράς SOLH 2S περιλαμβάνουν δύο πλήρεις γραμμές: μοντέλα με μικρό στόμιο άμεσης δράσης 030/050 και παραλλαγές μεγάλης οπής 150~500 που λειτουργούν με πιλότο, για αυτόματο έλεγχο ενεργοποίησης-απενεργοποίησης καθαρού νερού, πεπιεσμένου αέρα, ψυκτικού υγρού κοπής, λαδιού λίπανσης και ασθενούς σωλήνες. Η έκδοση άμεσης δράσης επιτρέπει την εκκίνηση με μηδενική πίεση χωρίς ελάχιστο όριο διαφορικής πίεσης, διαθέτει συμπαγές μέγεθος, καθολικό προσανατολισμό τοποθέτησης και γρήγορη εναλλαγή χιλιοστών του δευτερολέπτου, ιδανική για εφαρμογές μικροροής χαμηλής πίεσης όπως ψύξη εργαλειομηχανών ενός σημείου, διακλαδώσεις μικρού αέρα/νερού 3C και μίνι εξοπλισμό καθαρισμού. Ο πιλοτικός τύπος απαιτεί ελάχιστη διαφορά πίεσης 0,05 MPa για πλήρες άνοιγμα, παρέχει εξαιρετικά μεγάλη ροή με πηνία χαμηλής θερμότητας χαμηλής ισχύος, κατάλληλο για κεφαλές αποστράγγισης αεροσυμπιεστών, κύριες γραμμές νερού ψεκασμού και αγωγούς επεξεργασίας νερού υψηλής ροής. Οι τυπικές σφραγίδες από καουτσούκ νιτριλίου NBR είναι εξοπλισμένες, με προαιρετικές σφραγίδες EPDM ανθεκτικές σε οξύ και ζεστό νερό για τρόφιμα. Διατίθενται πολλά διεθνή πρότυπα σπειρωμάτων (PT/G/NPT) και καθολικές τάσεις πηνίου (DC12/24V, AC24/110/220V), που υποστηρίζονται από βύσμα DIN και επιλογές καλωδίωσης καλωδίων. Τα ανθεκτικά στη θερμότητα πηνία επιτρέπουν μακροχρόνια συνεχή ενεργοποίηση. Οδηγός επιλογής: τύπος άμεσης δράσης για αγωγούς με στατική πίεση κάτω από 0,05 MPa και μικρή ροή διακλάδωσης. Έκδοση πιλότου για G1/2 και πάνω από τις κύριες κεφαλές με σταθερή υψηλή πίεση και μεγάλη ροή κυκλοφορίας. Η σφράγιση EPDM είναι υποχρεωτική για ζεστό νερό και υγρά υλικά ποιότητας τροφίμων.

Η κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα ρευστού σειράς SOLH 2W 2/2 δρόμων με συμπαγές ορειχάλκινο σώμα περιλαμβάνει μοντέλα 030/050 με μικρό άνοιγμα και πιλοτικές παραλλαγές μεγάλης οπής 150~500, σχεδιασμένες για αυτόματο έλεγχο ενεργοποίησης-απενεργοποίησης καθαρού νερού, πεπιεσμένου αέρα, ψυκτικού υγρού κοπής και ασθενούς διαβροχής σωλήνων. Η έκδοση άμεσης δράσης πραγματοποιεί εκκίνηση μηδενικής διαφορικής πίεσης χωρίς ελάχιστο όριο πίεσης εργασίας, διαθέτει συμπαγές μέγεθος, καθολικό προσανατολισμό τοποθέτησης και διακόπτη υψηλής συχνότητας χιλιοστού του δευτερολέπτου, ιδανικό για κλάδους μικροροής χαμηλής πίεσης, βοηθητικά κυκλώματα νερού κενού και ψύξη ενός σημείου για μικρές εργαλειομηχανές. Ο πιλοτικός τύπος απαιτεί ελάχιστη διαφορική πίεση εκκίνησης 0,05 MPa, παρέχει εξαιρετικά μεγάλη ροή με πηνία χαμηλής ισχύος χαμηλής θερμοκρασίας, κατάλληλο για κύριες γραμμές αποστράγγισης αεροσυμπιεστών, κυκλώματα κύριας διάταξης ψεκασμού νερού γενικής συναρμολόγησης και αγωγούς κυκλοφορίας υψηλής ροής για συστήματα επεξεργασίας νερού. Οι τυπικές σφραγίδες από καουτσούκ νιτριλίου NBR είναι εξοπλισμένες, με προαιρετικές σφραγίδες EPDM ανθεκτικές στη θερμότητα και τα οξέα για τρόφιμα. Διατίθενται πολλαπλά διεθνή πρότυπα σπειρωμάτων (PT/G/NPT) και τάσεις πηνίου πλήρους εύρους (DC12/24V, AC24/110/220V), που υποστηρίζονται από υποδοχές βύσματος DIN για καλωδίωση ντουλαπιού και αδιάβροχα καλώδια IP65 για υγρό εξοπλισμό εξωτερικού χώρου. Τα ανθεκτικά στη θερμότητα πηνία επιτρέπουν 24ωρη συνεχή ενεργοποίηση χωρίς εξάντληση. Οδηγίες επιλογής: επιλέξτε τύπο άμεσης δράσης για αγωγούς με στατική πίεση κάτω από 0,05 MPa και μικρο ροή ενός σημείου. επιλέξτε παραλλαγή που λειτουργεί με πιλότο για G1/2 και πάνω από τις κύριες κεφαλές με σταθερή μεγάλη κυκλοφορία υψηλής πίεσης. Η σφράγιση EPDM είναι υποχρεωτική για ζεστό νερό, καθαρό νερό και υγρά υλικά ποιότητας τροφίμων.

Ο τυπικός κύλινδρος ελαφριάς ράβδου SOLH MBB είναι ένα αναβαθμισμένο ελαφρύ μοντέλο, 10% ελαφρύτερο από την παραδοσιακή σειρά MB και πλήρως συμβατό με τα πρότυπα ISO15552 για άμεση αντικατάσταση των εισαγόμενων κυλίνδρων ραβδωτής ράβδου. Διαθέτοντας διπλό ρυθμιζόμενο μαξιλάρι αέρα και τετράγωνα ακραία καπάκια, εξασφαλίζει υψηλή ακαμψία, χαμηλό θόρυβο και σταθερή λειτουργία χωρίς λάδια, κατάλληλο για συνθήκες εργασίας μεσαίου φορτίου και υψηλής συχνότητας. Καλύπτει πολλαπλές παραλλαγές και διαφορετικές επιλογές τοποθέτησης, που χρησιμοποιούνται ευρέως σε εξοπλισμό μεταφοράς και γενικά μηχανήματα αυτοματισμού. Με ώριμη μαζική παραγωγή και επαρκές απόθεμα, υποστηρίζει σταθερή προσφορά παρτίδων και εξαγωγές σε όλο τον κόσμο.

Ο κύλινδρος προφίλ χωρίς ράβδο SOLH SAI συμμορφώνεται με το πρότυπο ISO15552, εναλλάξιμος διαστάσεων με τις σειρές FESTO DNC και SE. Υιοθετώντας ενσωματωμένη κάννη αλουμινίου σχήματος Μ, είναι εξοπλισμένο με διπλό ρυθμιζόμενο μαξιλάρι αέρα & ελαστικό μαξιλάρι PPV και αυλακώσεις αισθητήρα διπλής όψης. Οι πλήρεις παραλλαγές περιλαμβάνουν μονή ράβδο, διπλή ράβδο, ρυθμιζόμενη διαδρομή, με δυνατότητα κλειδώματος και ενσωματωμένο κύλινδρο με βαλβίδα SAIF. Υποστηρίζει λειτουργία χωρίς λάδι με χαμηλή πίεση εκκίνησης. Μεγέθη οπών φ32~200mm, προσαρμοσμένη διαδρομή έως 2000mm και διάφορες επιλογές τοποθέτησης ISO. Χρησιμοποιείται ευρέως σε μηχανήματα συσκευασίας, μεταφορείς και αυτοματισμό εργαλειομηχανών. Η σταθερή μαζική παραγωγή και το επαρκές απόθεμα το καθιστούν έναν οικονομικά αποδοτικό γενικό γραμμικό ενεργοποιητή για εξοπλισμό αυτοματισμού εξαγωγών.

Ο τυπικός τετράγωνος κύλινδρος χωρίς δεσίματα SOLH SE συμμορφώνεται με τα πρότυπα ISO15552 και VDMA24562, άμεσα εναλλάξιμος με τις σειρές FESTO DNC και SMC CP96S. Η ενσωματωμένη τετράγωνη κάννη αλουμινίου προσφέρει υψηλή ακαμψία, εξοπλισμένη με διπλό ρυθμιζόμενο μαξιλάρι αέρα και αυλακώσεις αισθητήρα 3 πλευρών για ευέλικτη εγκατάσταση. Οι παραλλαγές περιλαμβάνουν μονή ράβδο, διπλή ράβδο, ρυθμιζόμενη διαδρομή και κλείδωμα τύπου BSE, κατάλληλη για εφαρμογές μεσαίου-βαρέως φορτίου και μεγάλης διαδρομής υψηλής συχνότητας. Το σκληρό ανοδιωμένο βαρέλι υποστηρίζει λειτουργία χωρίς λάδι με πολλαπλές επιλογές τοποθέτησης, ευρέως διαδεδομένες για εργαλειομηχανές, συσκευασία και αυτοματισμό μεταφορέων. Προσαρμοσμένη υπηρεσία μακράς διαδρομής, επαρκές απόθεμα και σταθερή παροχή χύδην για παγκόσμιους κατασκευαστές αυτοματισμών.

Ο οικονομικός τυπικός κύλινδρος ράβδου SOLH SC υιοθετεί τέσσερις ράβδους σύνδεσης για τη στερέωση των ακραίων καλυμμάτων με υψηλή ακαμψία και αντοχή στην κρούση, που υιοθετείται ευρέως ως γενικός πνευματικός ενεργοποιητής. Τα μεγέθη οπών κυμαίνονται φ32~250mm, εξοπλισμένα με διπλό ρυθμιζόμενο μαξιλάρι αέρα για μείωση των κρούσεων και του θορύβου. Οι παραλλαγές περιλαμβάνουν μονή ράβδο, διπλή ράβδο SCD, ρυθμιζόμενη διαδρομή SCJ και κύλινδρο που κλειδώνει SCL. Ενσωματωμένος μαγνητικός δακτύλιος προαιρετικός για μαγνητικούς διακόπτες CMSG/DMSG, που υποστηρίζει λειτουργία χωρίς λάδι. Κοντύτερο σώμα από τους κυλίνδρους προφίλ ISO σε ίση διάμετρο με ανταγωνιστική τιμή. Πολλαπλοί τύποι στερέωσης διαθέσιμοι για ώθηση, χειρισμό και τοποθέτηση σε μεταφορείς, γραμμές συσκευασίας και συναρμολόγησης. Το επαρκές απόθεμα υποστηρίζει παραγγελίες εξαγωγής χύδην.
