Η τυπική δομή ή τομή του αδιακόπτης χαμηλής τάσηςαποτελείται από τρία διαφορετικά και ανεξάρτητα μέρη: το διαμέρισμα του διακόπτη κυκλώματος, το διαμέρισμα της μπάρας και το διαμέρισμα καλωδίων.
Κάθε διαμέρισμα διακόπτη κυκλώματος συνήθως φιλοξενεί έως και 2 διακόπτες κυκλώματος αέρα τοποθετημένους κάθετα. Κάθε διακόπτης κυκλώματος είναι ξεχωριστά απομονωμένος από τους άλλους διακόπτες κυκλώματος. Πίσω από το διαμέρισμα του διακόπτη κυκλώματος βρίσκεται το διαμέρισμα της ράβδου ζυγού, το οποίο χωρίζεται από το διαμέρισμα του διακόπτη κυκλώματος με ένα διαχωριστικό φράγμα.
Τα παρακείμενα διαμερίσματα ζυγών απομονώνονται μεταξύ τους με μονωτικά χωρίσματα μεταξύ των διαμερισμάτων. Τέλος, το διαμέρισμα καλωδίων βρίσκεται στο πίσω μέρος του τμήματος του εξοπλισμού διανομής και μπορεί προαιρετικά να διαχωριστεί με αεριζόμενο ή μη αεριζόμενο φράγμα από το διαμέρισμα του διαύλου.
Η θήκη καλωδίων έχει μια αρθρωτή πόρτα ή αφαιρούμενο κάλυμμα για τον τερματισμό των συνδέσεων της γραμμής και των καλωδίων φορτίου. Αυτή η διάταξη διαμερίσματος είναι η πιο χαρακτηριστική και μπορεί να ονομαστεί οπίσθιος προσβάσιμος εξοπλισμός διανομής επειδή απαιτείται πρόσβαση στο πίσω μέρος του εξοπλισμού διανομής.
Μια παραλλαγή της διάταξης του διακόπτη είναι ο μπροστινός συρματόσχος, όπου το διαμέρισμα καλωδίων είναι δίπλα στο διαμέρισμα του διακόπτη κυκλώματος και η πόρτα του διαμερίσματος καλωδίων βρίσκεται στο μπροστινό μέρος του εξοπλισμού. Αυτή η διάταξη μειώνει το βάθος σχεδιασμού, εξαλείφει την ανάγκη για πρόσβαση στο πίσω μέρος και επιτρέπει στον πίνακα διανομής να τοποθετείται σε τοίχο, παρόμοια με έναν πίνακα διανομής.
Ο διαχωρισμός του συστήματος διανομής χαμηλής τάσης αποσκοπεί στη βελτίωση της ασφάλειας, της αξιοπιστίας και της δυνατότητας συντήρησης του εξοπλισμού διανομής, για παράδειγμα, αποτρέποντας την τυχαία επαφή με ορισμένους αγωγούς όπως ο κύριος ζυγός ή οι διακόπτες κυκλώματος σε παρακείμενες μονάδες όταν εκτελείται συντήρηση. Ο διαχωρισμός μπορεί επίσης να περιορίσει ορισμένες από τις ζημιές που προκαλούνται από σφάλματα τόξου και να μειώσει τον κίνδυνο διάδοσης του σφάλματος σε άλλα μέρη του εξοπλισμού διανομής.

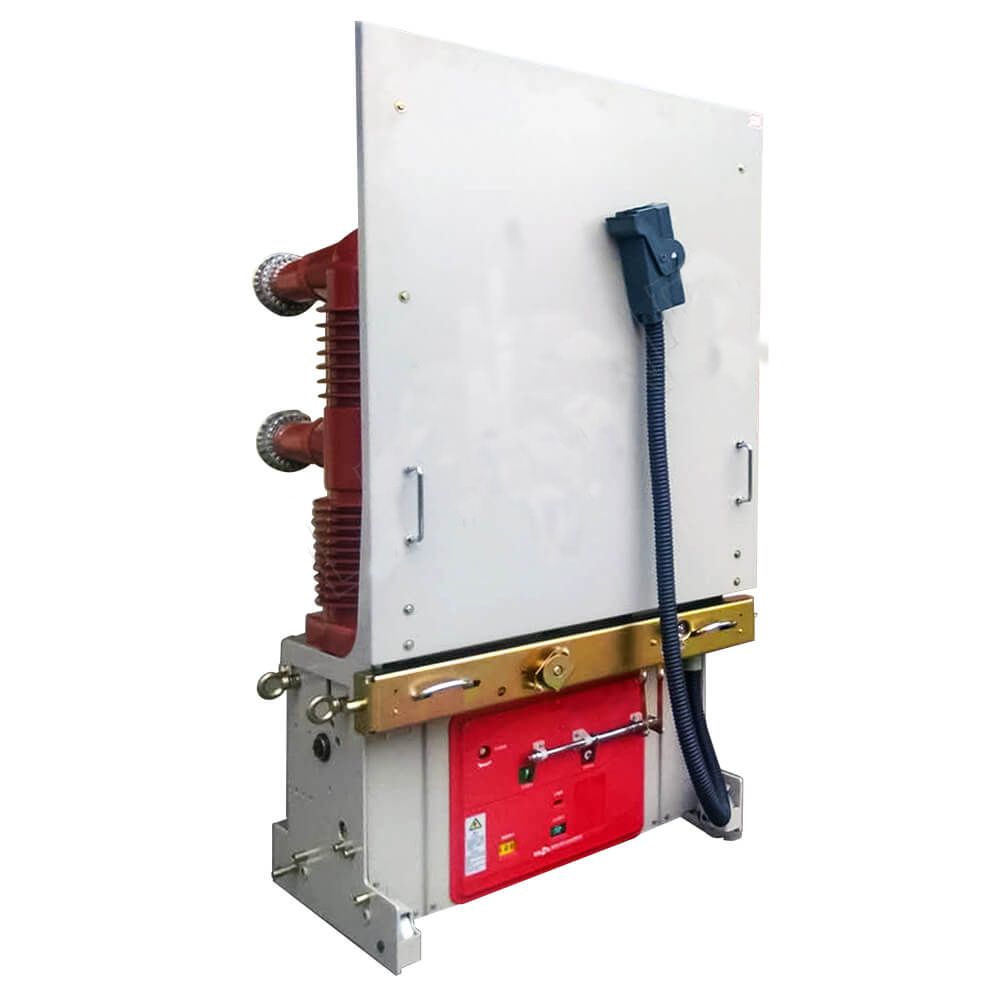

Συσκευές διανομής χαμηλής τάσηςπαρέχει προστασία από βραχυκύκλωμα και υπερφόρτωση μέσω διακοπτών κυκλώματος με ενσωματωμένες μονάδες απενεργοποίησης. Αυτοί οι διακόπτες κυκλώματος χαμηλής τάσης διατίθενται τόσο σε σταθερή όσο και σε αποσπώμενη έκδοση. Σταθερό σημαίνει ότι ο διακόπτης κυκλώματος είναι ακίνητος και μπορεί να λειτουργήσει μόνο από τον πίνακα του διακόπτη κυκλώματος. Αποσπώμενο σημαίνει ότι ο διακόπτης κυκλώματος μπορεί εύκολα να μετακινηθεί στις θέσεις δοκιμής και αποσύνδεσης χωρίς να ανοίξει ο πίνακας διανομής και μπορεί να αφαιρεθεί εντελώς από τον πίνακα διακοπής για συντήρηση.
